Side 1/8

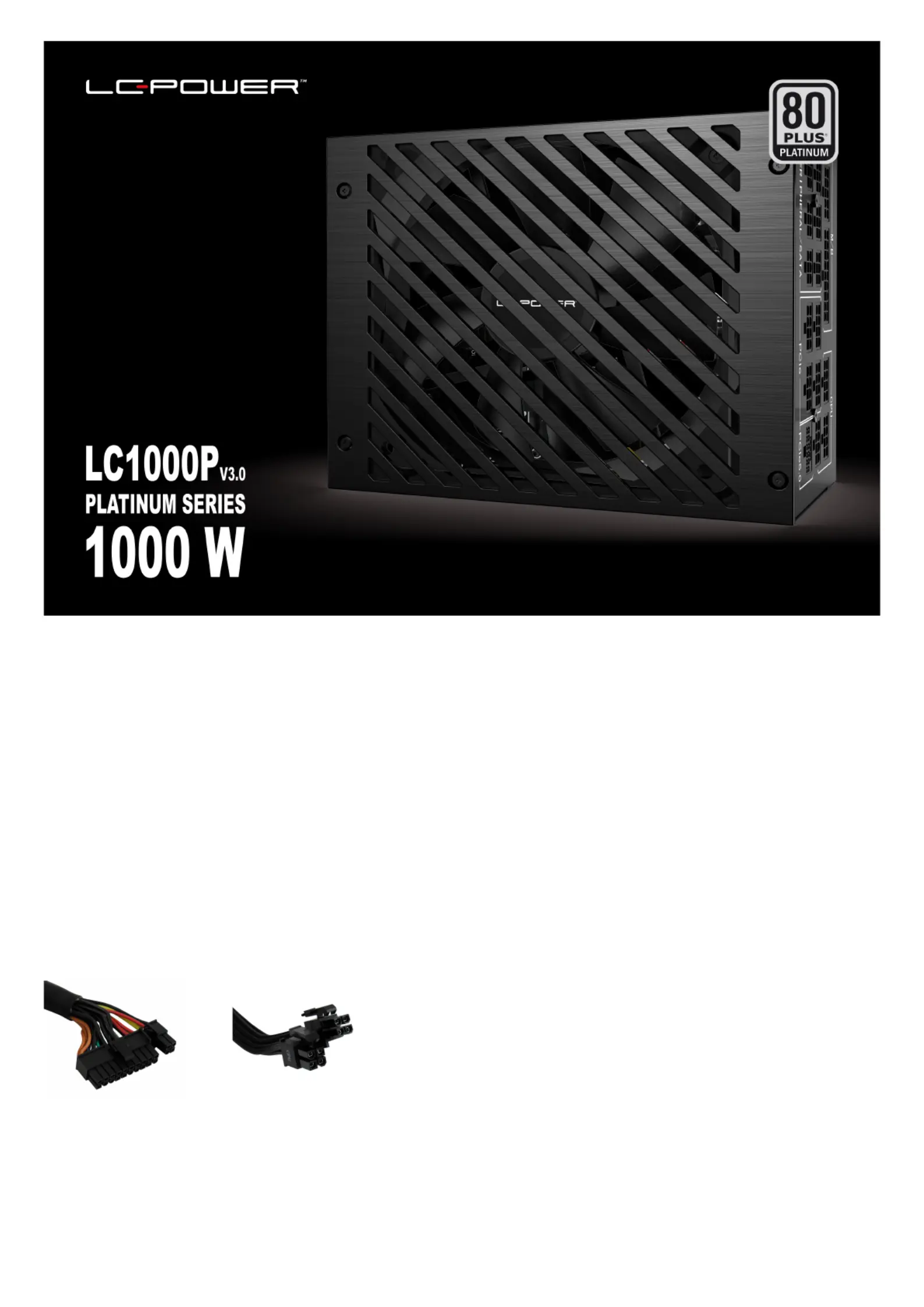

LC1000P V3.0

PLATINUM SERIES - ATX-SCHALTNETZTEIL

.: DEUTSCH :.

Vielen Dank, dass Sie sich für ein Weitbereichsnetzteil von LC-Power entschieden haben. Die Platinum-Serie bietet

präzise Performance und Anschlussmöglichkeiten für aktuellste Hardware.

Außerdem besticht sie durch einen ungewöhnlich hohen Wirkungsgrad und eine massive Kühlleistung für Ihr System.

Bitte vergewissern Sie sich, dass Netzteil und Computer ausgeschaltet sind, bevor Sie ein Gerät ein- oder ausbauen. Die

Installation durch Fachpersonal wird ausdrücklich empfohlen.

Wichtig:

Wenn Sie Probleme mit dem Anschluss Ihrer Geräte haben oder sich nicht sicher sind, welcher Anschluss zu welchem

Gerät gehört, fragen Sie bitte Ihren Händler um Hilfe, um persönliche Schäden sowie Schäden an Ihrer Hardware zu

vermeiden. Bitte fixieren Sie das Netzteil mit vier Schrauben an der Gehäuserückseite, um Schäden an Ihren

Komponenten zu vermeiden.

Dank der leistungsstarken +12V-Leitung und des 24-Pin-Mainboard-Anschlusses lässt sich das Netzteil mit allen

aktuellen Mainboards betreiben.

Wenn Ihr Mainboard einen zusätzlichen 12V-Anschluss benötigt, verwenden Sie bitte den bzw. die separaten,

quadratischen 4-Pin-Anschlüsse (4- oder 4+4-Pin).

Genießen Sie superleises Arbeiten und eine hohe Kühlleistung dank des

hochwertigen 135mm-Lüfters.

Inklusive sechs PCI-E (6+2-Pin) sowie einem PCI-E 5.0 (12+4-Pin) für leistungsstarke Grafikkarten.

Schließen Sie SATA- und PATA-Geräte wie Festplatten, optische Laufwerke oder Gehäuselüfter an.

Die moderne Technologie des Netzteils verringert den Stromverbrauch im Standby-Modus auf weniger als 0,5 W und

erhöht die Effizienz des Netzteils auf bis zu 92 %. Obwohl der superleise 135mm-Lüfter mit nur geringer Drehzahl läuft,

bietet das Netzteil eine sehr hohe Kühlleistung für Ihr System.

Sicherheit:

Das Netzteil ist CE- und TÜV-geprüft sowie 80 PLUS

PLATINUM-zertifiziert und bietet alle gängigen

Sicherheitsschaltkreise wie z.B. OCP, OPP, OTP, OVP, SCP und UVP. Ferner bietet es Aktiv-PFC (aktive

Leistungsfaktorkorrektur) und entspricht den aktuellen RoHS- und ErP-Richtlinien.

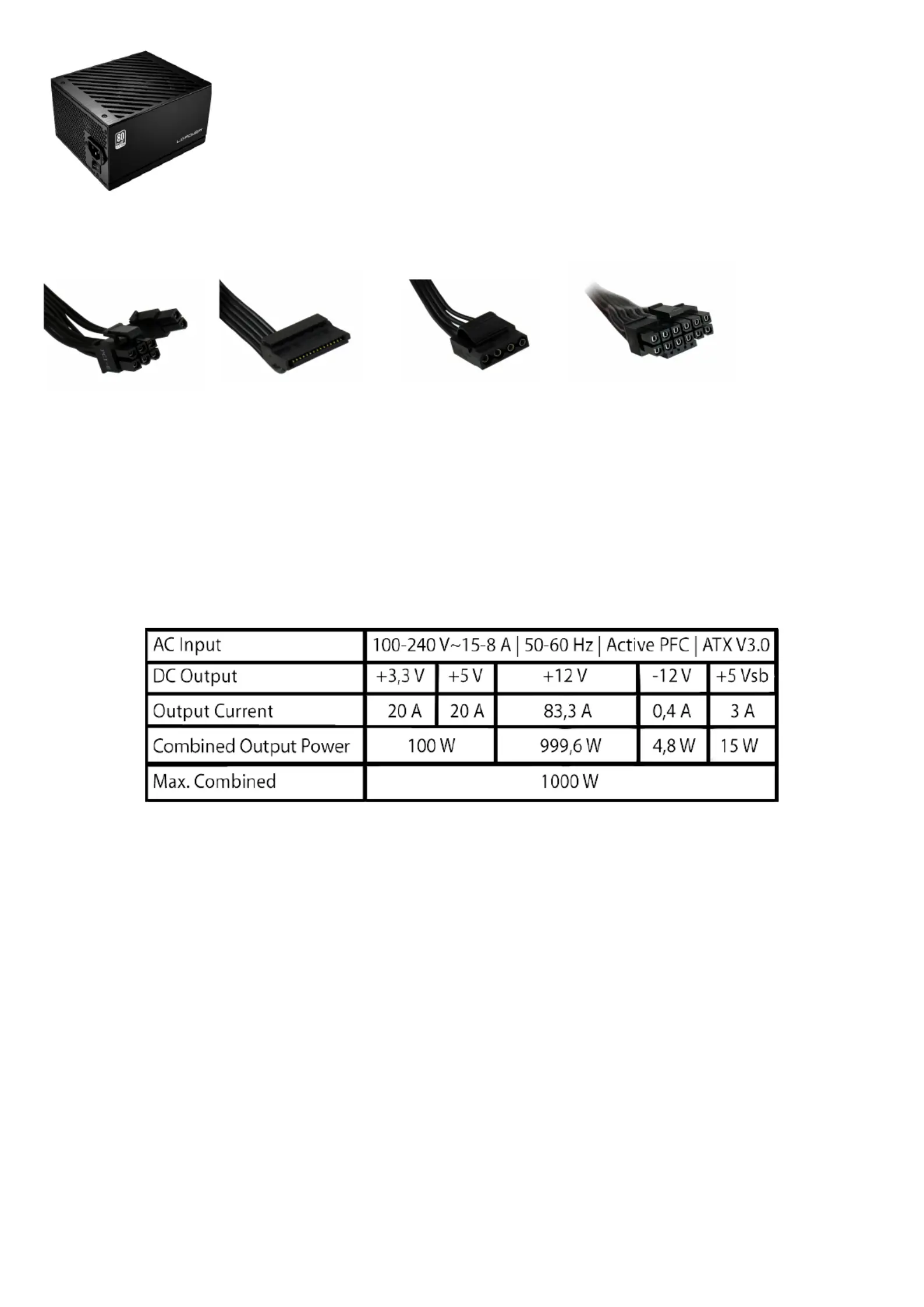

Leistungswerte:

Wichtige Sicherheitshinweise:

- Öffnen Sie unter keinen Umständen das Netzteil. Hochspannungsgefahr im Inneren des Netzteils!

- Die Garantie erlischt, sobald die Netzteilabdeckung entfernt und/oder das Garantiesiegel beschädigt wird

(siehe auch Punkt Garantiehinweis)

- Reparaturen nur durch ausgebildetes Fachpersonal ausführen lassen

- Stecken Sie keine Gegenstände in das Lüftungsgitter und/oder die anderen Netzteilöffnungen

- Platzieren Sie keine Gegenstände vor dem Lüftungsgitter und/oder den anderen Netzteilöffnungen,

um so den Luftstrom nicht zu gefährden

- Schließen Sie nur die im Lieferumfang enthaltenen modularen Kabel an das Netzteil an

- Bewahren Sie das Netzteil in einer trockenen Umgebung auf und halten sie es von jeglicher Art von Feuchtigkeit fern

- Das Netzteil dient nur zur Integration in einem Computersystem. Jede andere Art der Nutzung ist strengstens untersagt!

Garantiehinweis:

LC-Power bietet für dieses Produkt eine dreijährige Herstellergarantie. Innerhalb der Garantiezeit wird LC-Power Ihr

Gerät reparieren oder ersetzen, wenn ein Defekt aufgrund eines Produktionsfehlers auftritt. Wir können Ihnen leider

keinen Service anbieten, wenn:

1. der Siegel- und/oder Seriennummernaufkleber entfernt, beschädigt, kopiert oder anderweitig falsch behandelt wurde.

2. das Produkt falsch installiert bzw. angeschlossen, verändert oder anderweitig entgegen seinem ursprünglichen

Verwendungszweck genutzt wurde.

3. Sie neue Hardware einsetzen, die nicht von diesem Produkt unterstützt wird.

4. Schäden durch Naturkatastrophen oder höhere Gewalt entstehen.

Bitte fragen Sie Ihren Händler nach seinen Service-Modalitäten, er wird sich im Schadensfall um den Austausch bzw. die

Reparatur des Gerätes kümmern. Ein direkter Austausch durch uns ist nicht möglich, Service-Fälle werden immer durch

Ihren Händler/Vertragspartner abgewickelt.

Konformitätserklärung:

Hiermit erklärt die Silent Power Electronics GmbH, Formerweg 8, 47877 Willich, Deutschland, dass das Produkt Netzteil

LC1000P V3.0 den Richtlinien 2014/30/EU sowie 2014/35/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.lc-power.com.

Silent Power Electronics GmbH, Formerweg 8, 47877 Willich, Deutschland,

support@lc-power.com,www.lc-power.com

LC1000P V3.0

PLATINUM SERIES – ATX SWITCHING POWER SUPPLY

.: ENGLISH :.

Thank you for choosing a full range power supply from LC-Power. The Platinum Series offers precise performance and

versatile connectors for the most currently used hardware. It also features an unusually high efficiency and a massive

cooling capacity.

Please make sure system and power supply are turned off before any installation. Installation under professional

supervision is strongly recommended.

Important:

If you face any trouble connecting your devices or feel unsure how to connect them, please refer to your local dealer to

avoid any personal damage or damage on your hardware. Please fasten the power supply with four screws on the back of

the computer case to avoid damage to your components.

Thanks to the powerful +12V rail and the 24 pin mainboard connector you can use the power supply with all currently

available mainboards.

If your mainboard needs an additional 12V connector, use the separate 4 pin square connector (4 or 4+4 pin).

Enjoy super silent work and a massive cooling capacity thanks to the high-quality

135 mm fan.

Produkspesifikasjoner

Merke:	LC-Power
Kategori:	dataadapter
Modell:	LC1000P V3.0
Vekt:	3050 g
Bredde:	86 mm
Dybde:	180 mm
Høyde:	150 mm
Pakkevekt:	3390 g
80 PLUS-sertifisering:	80 PLUS Platinum
Effektivitet:	92
AC-inngangsspenning:	110 - 240 V
AC-inngangsfrekvens:	50/60 Hz
Kombinert strøm (+12V):	999.6 W
Kombinert strøm (+5V):	100 W
Kombinert strøm (-12V):	4.8 W
Kabeltype:	Fullt modulær
Garantiperiode:	3 år
Produktfarge:	Sort
Pakkedybde:	310 mm
Pakkehøyde:	225 mm
Pakkebredde:	115 mm
Kabler inkludert:	PATA, PCIe, SATA
Pakketype:	Boks
Bærekraftsertifikater:	CE, TUV
Strømbeskyttelsesfunksjoner:	Over current, Over power, Over voltage, Overheating, Short circuit, Under voltage
Av/på-bryter:	Ja
Maksimal utgangsstrøm (+12V):	83.3 A
ATX-versjon:	3.0
PCI Express-strømkontakter (12+4-pinners):	1
Støttet systemdisk formfaktorer:	ATX
Form for nedkjøling:	Aktiv
Viftediameter:	135 mm
Total strøm:	1000 W
Antall vifter:	1 vifter
Bærekraftsamsvar:	Ja
EPS strømtilkobling (8-pin):	Ja
Strømkontakt for hovedkort:	20+4 pin ATX
Antall SATA-strømtilkoblinger:	10
Antall PATA-strømtilkoblinger:	5
Strømforsyningsenhetens formfaktor:	ATX
Kombinert strøm (+3.3V):	100 W
Kombinert strøm (+5Vsb):	15 W
Max output current (+3.3V):	20 A
Max output current (+5V):	20 A
Max output current (-12V):	0.4 A
Max output current (+5Vsb):	3 A
Perifere (Molex) strømkontakter (4-pin):	2
Power Factor Correction (PFC) type:	Aktiv
PCI Express-strømtilkobling (6+2-pin):	6
ATX strømtilkobling (20+4-pin):	Ja
Hovedkort strømkabellengde:	650 mm
SATA kraftledning lengde:	500,650,800,950 mm
Peripheral (Molex) strømkabellengde:	500,800 mm
EPS strømkontakt (4+4-pin):	Ja
PCI Express-strømkontakter (12+4-pinners) kabellengde:	600 mm
