Side 1/48

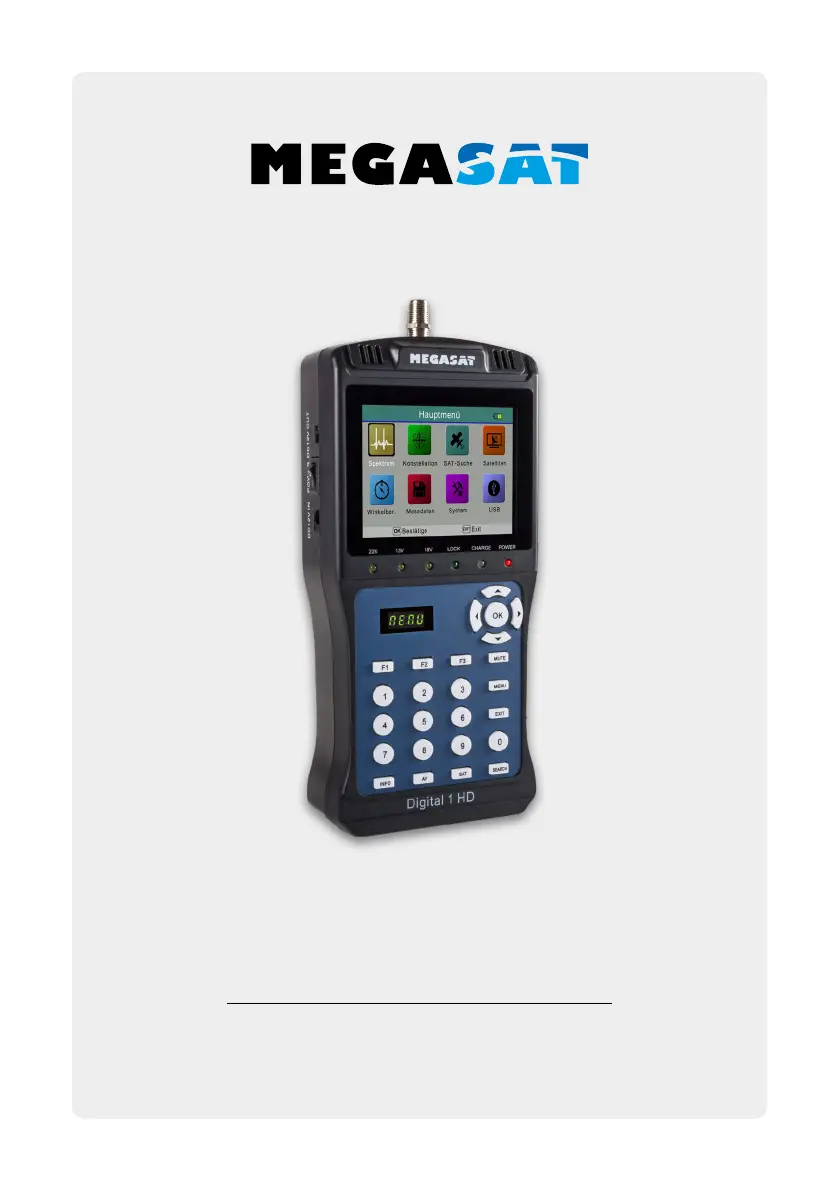

Bedienungsanleitung
Satmessgerät Digital 1 HD V2
Inhaltsverzeichnis
02 DEUTSCH
1. Einführung
1.1 Sicherheitshinweise 03 ...................................................................................................
1.2 Lieferumfang 03 ..................................................................................................................
2. Bezeichnungen und Tastenbelegung............................................................... 04
3. Schnellanleitung
3.1 Anleitung zur schnellen Messung 06 ....................................................................
3.2 Anzeigen der Satellitenerkennung 07 ..................................................................
4. Hauptmenü
4.1 Hauptmenü 08 .....................................................................................................................
4.2 Spektrumanalyse 09 .........................................................................................................
4.3 Konstellationsanalyse 10 ...............................................................................................
4.4 SAT-Suche 12 .........................................................................................................................
4.5 Satelliteneinstellung 13 ..................................................................................................
4.6 Winkel berechnen ....................................................................................................... 18
4.7 Messdaten........................................................................................................................ 18
4.8 Systemeinstellungen 19 .................................................................................................
4.9 USB 20 .......................................................................................................................................
5. Kanalliste bearbeiten ..................................................................................................... 21
6. Technische Daten ............................................................................................................... 22
Allgemeine Merkmale
• Satelliten-Messgerät zur Messung von DVB-S/-S2 Signalen
• Vorprogrammierte Satelliten- und Transponderliste
• 3,5 Zoll TFT LCD Display mit 640 x480 Pixeln
• Unicable tauglich (EN 50494 / EN 50607)
• Konstellation- und Spektrumanalyse
• Live TV-Bild zur direkten Überprüfung
• Automatische Satellitenerkennung (NIT)
• Separate 4-stellige Anzeige für Signalpegel
• Automatische Berechnung von Dreh- und Neigungswinkel der Antenne
• Anzeige von Signalstärke/-qualität, dBµV, C/N, BER, FEC, MER
• Integrierter Power-Akku mit bis zu 3 Std. Betriebsdauer
• Firmwareupdates und Kanallistenverwaltung über USB 2.0 Anschluss
• Ladefunktion mit dem beiliegendem Netzteil oder KFZ-Ladeadapter
• Übersichtliches und selbsterklärendes Menü
• TP Kontroll zur einfachen Auswertung der Ebenen
• Speichern der Messdaten und Übertragung per USB auf PC
03
1. Einführung
DEUTSCH
1.1 Sicherheitshinweise
1.2 Lieferumfang
• Satmessgerät Digital 1 HD
• 230/12 V Netzteil
• 12 V KFZ-Ladeadapter
• 12 V Adapterkabel
• AV Kabeladapter
• Schutzhülle inkl. Tragegurt
• Bedienungsanleitung
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes.
Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.
Netzanschluss: Bevor Sie das Gerät auaden, überprüfen Sie bitte die richtige
Betriebsspannung Ihres Stromanschlusses. Die Betriebsspan-
nung des Gerätes beträgt AC 100~240 V, 50/60Hz / DC 12 V, 2A.
Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel
oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel
oder fassen es mit einer nassen Hand an, da dies zu elektrischen
Schlägen führen kann.
Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüs-
sigkeiten ausgesetzt werden.
Wärme: Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder
anderen Wärmequellen, wie z.B. einer Heizung aus.
Erstickungsgefahr: Lassen Sie Kinder nicht mit Folien oder anderen Verpackungs-
teilen spielen, es besteht Erstickungsgefahr.
Reinigung: Reinigen Sie das Gerät mit einem weichen Tuch.
Önen des Gerätes: Önen Sie nicht das Gehäuse. Kontaktieren Sie qualiziertes
und lizenziertes Service-Personal um das Gerät zu reparieren,
oder kontaktieren Sie Ihren Händler.
