ESPECIFICACIONES
CPU Y TOMAS
Procesadores AMD Socket AM5 RyzenTM Series 9000, 8000
y 7000
CHIPSET
AMD B850
MEMORIA
4 ranuras DIMM, máximo 192 GB, tecnología de memoria
DDR5 de doble canal
• Admite módulos de memoria Extreme Memory Profile
(XMP) y EXTended Profiles for Overclocking (EXPO)
* Consulta la Memory QVL en la página web de NZXT
(www.nzxt.com) para obtener más información
PUERTOS DE EXPANSIÓN
CPU
• 1 ranura PCIe 5.0 ×16 (PCIEX16_1), compatible con el
modo ×16*
Circuito integrado auxiliar
• 1 ranura PCIe 3.0 p1-x16 (PCIE2), compatible con el modo x2*
• 1 x M.2 Socket (Key E), compatible con módulo WiFi/BT
PCIe tipo 2230
* PCIEX16_1 funcionará a Gen5x16 con procesadores de
las series 9000 y 7000, Gen4x8 con procesadores de la
serie 8000 (Phoenix 1) y Gen4x4 con procesadores de la
serie 8000 (Phoenix 2).
* Compatible con los discos de arranque NVMe SSD
GRÁFICOS INTEGRADOS
Gráficos integrados AMD RDNATM (El soporte real puede
variar según la CPU)
1 x HDMI 2.1 TMDS/FRL 8G compatible, admite HDR, HDCP
2.3 y resolución máxima de hasta 4K 120Hz
ALMACENAMIENTO
CPU
• 1 zócalo Blazing M.2 (M2_1, Key M), compatible con el
modo 2280 PCIe Gen5x4 (128 Gb/s)*.
• 1 x Hyper M.2 Socket (M2_2, Key M), compatible con tipo
2280 PCIe Gen4x4 (64 Gb/s) modo*
Circuito integrado auxiliar
• 1 zócalo Hyper M.2 (M2_3, clave M), compatible con el
modo 2280 PCIe Gen4x4 (64 Gb/s)*.
• 4 conectores SATA3 de 6,0 Gb/s.
* M2_1 funcionará en Gen5x4 con procesadores de las
series 9000 y 7000 y en Gen4x4 con procesadores de la
serie 8000 (Phoenix 1 y Phoenix 2).
* M2_2 funcionará en Gen4x4 con procesadores de las
series 9000 y 7000, Gen4x4 con procesadores de la serie
8000 Phoenix 1 y Gen4x2 con procesadores de la serie
8000 Phoenix 2.
* Admite RAID 0, RAID 1 y RAID 10 para dispositivos de
almacenamiento SATA
* Admite RAID 0, RAID 1 y RAID 10 para dispositivos de
almacenamiento M.2 NVMe
* Compatible con SSD NVMe como discos de arranque.
LAN
LAN de 2.5 Gigabit 10/100/1000/2500 Mb/s
Dragon RTL8125BG
INALÁMBRICO
Módulo 802.11axe WiFi 6E
• Compatible con IEEE 802.11a/b/g/n/ac/ax/axe/be.
• Admite Dual-Band 2x2 con soporte extendido para la
banda de 6GHz*
* WiFi 6E (banda de 6 GHz) será compatible con
Microsoft® Windows® 11. La disponibilidad dependerá
de los diferentes estados de regulación de cada país y
región. Se activará (para los países compatibles) a través
de Windows Update y actualizaciones de software una
vez que esté disponible.
* Se requiere un rúter compatible con 6 GHz para la
funcionalidad 6E.
2 antena compatible con la tecnología de diversidad 2
(transmisión) x 2 (recepción)
• Compatible con Bluetooth 5.2
• Compatible con MU-MIMO
BLUETOOTH
Bluetooth V5.2
AUDIO
Audio 7.1 CH HD con protección de contenidos (códec de audio
Realtek ALC1220)
INTERFACES DE E/S TRASERAS
• 2 conectores SMA de antena inalámbrica
• 1 x Puerto HDMI
• 2 puertos USB 3.2 Gen2 Tipo-A (10 Gb/s)
• 1 x Puerto USB 3.2 Gen2 Tipo-C (10 Gb/s)
• 4 puertos USB 3.2 Gen1
• 2 x puertos USB 2.0
• 1 botón Clear CMOS
• 1 botón BIOS Flashback
• 1 puerto LAN (RJ45)
• 1 conector de salida de línea (conector de audio dorado)
• 1 conector de entrada de micrófono (conector de audio
dorado)
• 1 puerto de salida S/PDIF óptica
INTERFACES DE E/S INTERNAS
• 1 x conector de alimentación ATX de 24 patillas
• 1 x conector de alimentación ATX de 12 V y 8+8 patillas
• 1 x conector CPU_FAN de 4 patillas*
• 1 x conector AIO_PUMP de 4 patillas*
• 3 x conectores SYS_FAN de 4 patillas*
• 1 x conectores de NZXT RGB LED
* Compatible con hasta 5V/3A, 15 W led
• 2 x conectore de 5V ARGB LED
* Compatible con hasta 5V/3A, 15 W led
• 2 conectores PWM NZXT de 8 clavijas*
• 3 x encabezado USB 2.0 (hasta 6 puertos USB 2.0)
• 2 x cabezale USB 3.2 Gen 1 (admiten hasta 4 puertos
USB 3.2 Gen 1)
• 1 x cabezale USB 3.2 Gen 2 (Para USB Type C)
• 1 x conector de audio de panel frontal
• 1 x botón de encendido
• 1 x botón de restablecimiento
• 4 x postes LED
* CPU_FAN, AIO_PUMP, SYS_FAN1~3, NZXT_8-PIN1 y
NZXT_8-PIN2 soportan la potencia del ventilador hasta
3A (36W).
* CPU_FAN, SYS_FAN1~3 y AIO_PUMP pueden detectar
automáticamente si se está utilizando un ventilador de
3 o 4 clavijas.
SISTEMA OPERATIVO
Microsoft
®
Windows
®
11/10 (64-bit)
DISEÑO
ATX Form Factor: 12.0-in x 9.6-in, 30,5 cm x 24,4 cm
REQUISITOS DEL SISTEMA
El software NZXT CAM requiere el sistema operativo
Microsoft Windows
®
11/10.
La descarga y el uso de NZXT CAM son gratuitos; algunas
funciones requieren una dirección de correo electrónico
válida, la aceptación de nuestros Términos de servicio
actuales y una conexión a Internet activa.
CARACTÉRISTIQUES
PROCESSEUR ET SOCKET
AMD-Sockel AM5 RyzenTM 9000-, 8000- und 7000-Serie
Prozessoren
PUCE
AMD B850
MÉMOIRE
4 × emplacements DIMM, Max. de 192 Go, avec technologie
de mémoire DDR5 à double canal
• Prend en charge les modules mémoire Extreme Memory
Profile (XMP) et EXTended Profiles for Overclocking (EXPO)
* Veuillez vous référer au Memory QVL sur le site Web de
NZXT (www.nzxt.com) pour plus d'informations.
SLOTS D'EXPANSION
Processeur
• 1 x emplacement PCIe 5.0 ×16 (PCIEX16_1), compatible
avec le mode ×16*
Jeu de puces
• 1 x emplacement PCIe 3.0 p1-x16 (PCIE2), compatible avec le
mode x2*.
• 1 x M.2 Socket (Key E), prend en charge le module WiFi/BT
PCIe de type 2230 WiFi
* PCIEX16_1 fonctionnera à Gen5x16 avec les processeurs
des séries 9000 et 7000, Gen4x8 avec les processeurs de
la série 8000 (Phoenix 1) et Gen4x4 avec les processeurs
de la série 8000 (Phoenix 2).
* Compatible avec les disques SSD NVMe en tant que
disques d'amorçage
GRAPHIQUES
Graphiques AMD RDNATM intégrés (La prise en charge réelle
peut varier selon le processeur)
1 x HDMI 2.1 TMDS/FRL 8G Compatible, prend en charge HDR,
HDCP 2.3 et résolution max. jusqu'à 4K 120Hz
STOCKAGE
Processeur
• 1 x support Blazing M.2 (M2_1, clé M), compatible avec le
mode 2280 PCIe Gen5x4 (128 Gb/s)*.
• 1 x Hyper M.2 Socket (M2_2, Key M), prend en charge le
type 2280 PCIe Gen4x4 (64 Gb/s) mode*
Jeu de puces
• 1 x Socket M.2 (M2_3, Clé M), prend en charge le type 2280
PCIe Gen4x2 (32 Gb/s) mode*
• 4 x SATA3 6.0 Gb/s Connecteurs
* 1 x M.2 Socket (Key E), prend en charge le module WiFi/
BT PCIe de type 2230 WiFi
* M2_2 fonctionnera en Gen4x4 avec des processeurs des
séries 9000 et 7000, Gen4x4 avec des processeurs de la
série 8000 Phoenix 1 et Gen4x2 avec des processeurs de
la série 8000 Phoenix 2.
* Prend en charge RAID 0, RAID 1 et RAID 10 pour les
dispositifs de stockage M.2 NVMe
* Compatible avec les disques SSD NVMe en tant que
disques de démarrage
Réseau local
LAN 2,5 Gigabit 10/100/1000/2500 Mb/s
Dragon RTL8125BG
SANS FIL
Module Wi-Fi 6E 802.11axe
• Compatible avec la norme IEEE 802.11a/b/g/n/ac/axe/be
• Prend en charge le double bande 2x2 avec prise en charge
étendue de la bande 6GHz*
* Le Wi-Fi 6E (bande de 6 GHz) est compatible avec le
système d'exploitation Microsoft® Windows® 11. La
disponibilité dépendra de l'état de la réglementation de
chaque pays et région. Il sera activé (pour les pays pris
en charge) par le biais de Windows Update et des mises à
jour logicielles dès qu'elles seront disponibles.
* Un routeur compatible le 6GHz est nécessaire pour la
fonctionnalité 6E.
2 antenne pour prendre en charge la technologie de diversité
2 (émission) x 2 (réception)
• Compatible avec la norme Bluetooth 5.2
• Compatible avec MU-MIMO
BLUETOOTH
Bluetooth V5.2
AUDIO
Audio HD 7.1 CH avec protection du contenu (Realtek ALC1220
Audio Codec)
E/S À L'ARRIÈRE
• 2 x Connecteurs SMA pour l'antenne sans fil
• 1 x port HDMI
• 2 ports USB 3.2 Gen2 Type-A (10 Gb/s)
• 1 x port USB 3.2 Gen2 Type-C (10 Gb/s)
• 4 x ports USB 3.2 Gen1
• 2 x ports USB 2.0
• 1 x bouton Clear CMOS
• 1 x Bouton BIOS Flashback
• 1 x Port LAN (RJ45)
• 1 x Prise de sortie de ligne (prise audio dorée)
• 1 x Prise d'entrée microphone (prise audio dorée)
• 1 x Port de sortie optique S/PDIF
E/S INTERNES
• 1 x connecteur d'alimentation ATX à 24 broches
• 1 x connecteur d'alimentation ATX 12 V à 8+8 broches
• 1 x connecteur CPU_FAN à 4 broches*
• 1 x connecteur AIO_PUMP à 4 broches*
• 3 x connecteurs SYS_FAN à 4 broches*
• 1 x connecteurs NZXT RGB LED
* Compatible avec une bande DEL de 15 W, jusqu'à 5 V/3 A.
• 2 x connecteur 5V ARGB LED
* Compatible avec un maximum de 5V/3A, 15W LED Strip
• 2 × connecteurs PWM NZXT à 8 broches*
• 3 x connecteur USB 2.0 (jusqu'à 6 ports USB 2.0)
• 2 x tête de bande USB 3.2 Gen 1 (prise en charge de 2 ports
USB 3.2 Gen 1 maximum)
• 1 x tête de bande USB 3.2 Gen 2 front panel (Pour USB Type C)
• 1 x connecteur audio pour panneau avant
• 1 x bouton marche
• 1 x bouton de réinitialisation
• 4 x LED de poste
* CPU_FAN, AIO_PUMP, SYS_FAN1~3, NZXT_8-PIN1 et
NZXT_8-PIN2 supportent une alimentation de ventilateur
jusqu'à 3A (36W).
* CPU_FAN, SYS_FAN1~3 et AIO_PUMP peuvent détecter
automatiquement si un ventilateur à 3 ou 4 broches
est utilisé.
SYSTÈME D'EXPLOITATION
Microsoft
®
Windows
®
11/10 (64-bit)
FORMAT
Facteur de forme ATX : 12,0 pouces x 9,6 pouces, 30,5 cm
x 24,4 cm
CONFIGURATION REQUISE
Le logiciel NZXT CAM nécessite le système d'exploitation
Microsoft Windows
®
11/10.
NZXT CAM est téléchargeable et utilisable gratuitement;
certaines fonctionnalités nécessitent une adresse e-mail
valide, l'acceptation de nos conditions de service, et une
connexion internet active.
SPEZIFIKATIONEN
CPU UND SOCKEL
AMD-Sockel AM5 RyzenTM 9000-, 8000- und 7000-Serie
Prozessoren
CHIPSATZ
AMD B850
SPEICHER
4 x DIMM-Steckplätze, max. 192 GB, Dual-Channel-DDR5-
Speichertechnologie*
• Supporta i moduli di memoria Extreme Memory Profile
(XMP) e EXTended Profiles for Overclocking (EXPO)
* Weitere Informationen in der Speicher-QVL auf der NZXT-
Website (www.nzxt.com)
ERWEITERUNGSSCHÄCHTE
CPU
• 1 x PCIe 5.0 ×16-Steckplatz (PCIEX16_1), unterstützt
×16-Modus*
Chipsatz
• 1 x PCIe 3.0 x16-Steckplatz (PCIE2), unterstützt x2-Modus*
• 1 x M.2-Steckplatz (Key E), unterstützt Typ 2230 WiFi/BT
PCIe WiFi-Modul
* PCIEX16_1 läuft mit Gen5x16 bei 9000- und 7000-Serien-
Prozessoren, Gen4x8 bei 8000 (Phoenix 1) Serien-
Prozessoren und Gen4x4 bei 8000 (Phoenix 2) Serien-
Prozessoren.
* Unterstützt NVMe-SSD als Bootfestplatten
INTEGRIERTE GRAFIK
Integrierte AMD RDNATM-Grafik (Die tatsächliche
Unterstützung kann je nach CPU variieren)
1 x HDMI 2.1 TMDS/FRL 8G kompatibel, unterstützt HDR,
HDCP 2.3 und max. Auflösung bis zu 4K 120Hz
LAGERUNG
CPU
• 1 x Blazing M.2-Sockel (M2_1, Key M), unterstützt Typ 2280
PCIe Gen5x4 (128 Gb/s)-Modus*
• 1 x Hyper M.2 Steckplatz (M2_2, Key M), unterstützt Typ
2280 PCIe Gen4x4 (64 Gb/s) Modus*
Chipsatz
• 1 x Hyper M.2-Sockel (M2_4, Key M), unterstützt Typ 2280
PCIe Gen4x4 (64 Gb/s)-Modus*
• 2 x Hyper M.2-Sockel (M2_4, Key M), unterstützt Typ 2280
PCIe Gen4x4 (64 Gb/s)-Modus*
* M2_1 wird mit Gen5x4 bei 9000- und
7000-Serienprozessoren und Gen4x4 bei 8000- (Phoenix
1 und Phoenix 2) Serienprozessoren laufen.
* M2_2 wird mit Gen4x4 mit 9000- und
7000-Serienprozessoren, Gen4x4 mit 8000 Phoenix
1-Serienprozessoren und Gen4x2 mit 8000 Phoenix
2-Serienprozessoren laufen.
* Unterstützt RAID 0, RAID 1 und RAID 10 für SATA-
Speichergeräte
* Unterstützt RAID 0, RAID 1 und RAID 10 für M.2 NVMe
Speichergeräte
* Unterstützt NVMe-SSD als Bootfestplatten
LAN
2,5-Gigabit-LAN 10/100/1000/2500 Mb/s
Drache RTL8125BG
KABELLOS
802.11axe-Wi-Fi-6E-Modul
• Unterstützt IEEE 802.11a/b/g/n/ac/ax/axe/be
• Unterstützt Dual-Band 2x2 mit erweiterter 6-GHz-Band*
Unterstützung
* "* Wi-Fi 6E ( 6-GHz-Band) wird von Microsoft®
Windows® 11 unterstützt. Die Verfügbarkeit hängt vom
unterschiedlichen Regulierungsstatus der einzelnen
Länder und Regionen ab. Die Aktivierung erfolgt (für
unterstützte Länder) über Windows-Update und
Software-Updates, sobald diese verfügbar sind.
* Ein mit 6 GHz kompatibler Router ist für die
6E-Funktionalität erforderlich.
SPECIFICHE
CPU E SOCKET
Processori AMD Socket AM5 RyzenTM Serie 9000, 8000 e 7000
CHIPSET
AMD B850
MEMORIA
4 x slot DIMM, Max. 192GB, Tecnologia di memoria DDR5 a
doppio canale*
• Supporta i moduli di memoria Extreme Memory Profile
(XMP) e EXTended Profiles for Overclocking (EXPO)
* Per ulteriori informazioni, si prega di consultare la lista
QVL della memoria sul sito web di NZXT (www.nzxt.com).
SLOT DI ESPANSIONE
CPU
• 1 x Slot PCIe 5.0 ×16 (PCIEX16_1), supporta la modalità
×16*
Chipset
• 2 slot PCIe 4.0 ×16 (PCIEX16_2 and PCIEX16_3), supportano
la modalità ×2 *
• 1 x Socket M.2 (Key E), supporta modulo WiFi/BT PCIe tipo
2230
* PCIEX16_1 funzionerà a Gen5x16 con processori serie
9000 e 7000, Gen4x8 con processori serie 8000 (Phoenix 1)
e Gen4x4 con processori serie 8000 (Phoenix 2).
* Supports NVMe SSD as boot disks
GRAFICHE
Grafica integrata AMD RDNA™ (il supporto effettivo può variare
in base al Processore)
1 x HDMI 2.1 TMDS/FRL 8G compatibile, supporta HDR, HDCP
2.3 e risoluzione massima fino a 4K 120Hz
ARCHIVIAZIONE
CPU
• 1 x socket Blazing M.2 (M2_1, chiave M), supporta la
modalità tipo 2280 PCIe Gen5x4 (128 Gb/s)*
• 1 x Hyper M.2 Socket (M2_2, Key M), supporta tipo 2280
PCIe Gen4x4 (64 Gb/s) modalità*
Chipset
• 1 x M.2 Socket (M2_3, Key M), supporta tipo 2280 PCIe
Gen4x2 (32 Gb/s) modalità*
• 4 × porte SATA 6 Gb/s
* M2_1 funzionerà a Gen5x4 con processori serie 9000 e
7000 e a Gen4x4 con processori serie 8000 (Phoenix 1 e
Phoenix 2).
* M2_2 funzionerà a Gen4x4 con processori serie 9000
e 7000, Gen4x4 con processori serie 8000 Phoenix 1 e
Gen4x2 con processori serie 8000 Phoenix 2.
* Supporta RAID 0, RAID 1 e RAID 10 per dispositivi di
archiviazione SATA
* Supporta RAID 0, RAID 1 e RAID 10 per dispositivi di
archiviazione M.2 NVMe
* Supporta SSD NVMe come dischi di avvio
LAN
LAN da 2,5 Gigabit 10/100/1000/2500 Mb/s
Drago RTL8125BG
WIRELESS
Modulo Wi-Fi 6E 802.11axe
• Supporta IEEE 802.11a/b/g/n/ac/ax/ax/be
• Supporta Dual-Band 2x2 con supporto esteso per la banda
6GHz*
* Wi-Fi 6E (banda 6GHz) sarà supportato da Microsoft®
Windows® 11. La disponibilità dipenderà dalla normativa
di ciascun paese e regione. Verrà attivato (per i paesi
supportati) tramite Windows Update e gli aggiornamenti
software non appena disponibili.
* È necessario un router compatibile con la banda 6GHz
per la funzionalità 6E.
2 antenna per supportare la tecnologia Diversity 2
(Trasmissione) x 2 (Ricezione).
• Supporta Bluetooth 5.2
• Supporta MU-MIMO
BLUETOOTH
Bluetooth V5.2
AUDIO
Audio HD 7.1 canali con protezione del contenuto (Realtek
ALC1220 Audio Codec)
I/O POSTERIORI
• 2 x connettori SMA per antenna wireless
• 1 x Porta HDMI
• 2 porte USB 3.2 Gen2 Type-A (10 Gb/s)
• 1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s)
• 4 x porte USB 3.2 Gen1
• 2 x porte USB 2.0
• 1 × pulsante di cancellazione CMOS
• 1 x pulsante Flashback del BIOS
• 1 x porta LAN (RJ45).
• 1 × porta LAN (RJ45)
• 1 x jack di ingresso microfono (jack audio dorato)
• 1 × porta di uscita ottica S/PDIF
INTERNAL I/O
• 1 × connettore di alimentazione ATX, 24 piedini
• 1 × connettore di alimentazione 12 V ATX, 8+4 piedini
• 1 × connettore CPU_FAN, 4 piedini (fino a 24 W per canale)*
• 1 × connettore AIO_PUMP, 4 piedini (fino a 24 W per canale)*
• 5 × connettori SYS_FAN, 4 piedini (fino a 24 W per canale)*
• 4 × connettori LED RGB NZXT
* Supporta fino a un totale di 5V/3A, 15W per le strisce LED.
• 2 × connettore LED RGB indirizzabile, 5 V
* Supporta fino a un totale di 5V/3A, Strip LED da 15W.
• 2 x connettori PWM NZXT a 8 pin
• 3 x intestazione USB 2.0 (fino a 6 porte USB 2.0)
• 1 × basetta USB 3.2, 1ª generazione (fino a 2 porte USB
3.2 1ª generazione)
• 1 × basetta USB 3.2, 2ª generazione, sul pannello
anteriore (per USB tipo C)
• 1 × connettore audio sul pannello anteriore
• 1 × pulsante di alimentazione
• 1 × pulsante di reset
• 4 × LED POST
* CPU_FAN, AIO_PUMP, SYS_FAN1~3, NZXT_8-PIN1 e
NZXT_8-PIN2 supportano l'alimentazione della ventola
fino a 3A (36W).
* CPU_FAN, SYS_FAN1~3 e AIO_PUMP possono rilevare
automaticamente se viene utilizzata una ventola a 3
pin o a 4 pin.
SISTEMA OPERATIVO
Microsoft
®
Windows
®
11/10 (64-bit)
FATTORE DI FORMA
Fattore Forma ATX: 12,0 pollici x 9,6 pollici, 30,5 cm x 24,4 cm
REQUISITI DI SISTEMA
Il software NZXT CAM richiede il sistema operativo
Microsoft Windows
®
11/10.
NZXT CAM può essere scaricato e usato gratuitamente;
alcune funzioni richiedono un indirizzo e-mail valido,
l'accettazione dei nostri Termini di servizio attuali e una
connessione Internet attiva.
ESPECIFICAÇÕES
CPU E SOQUETE
Processadores AMD Socket AM5 RyzenTM das Séries 9000,
8000 e 7000
CHIPSET
AMD B850
MEMÓRIA
4 x ranhuras DIMM, Máximo de 192GB, Tecnologia de
Memória DDR5 Dual-channel*
• Suporta Perfis de Memória Extrema (XMP) e Perfis
EXTendidos para Overclocking (EXPO) módulos de
memória
* Para mais informações, consulte a secção "Memory QVL"
(QVL de Memória) do site da NZXT (www.nzxt.com)
SLOTS DE EXPANSÃO
CPU
• 1 x ranhura PCIe 5.0 ×16 (PCIEX16_1), suporta o módulo ×16*
Chipset
• 2 x ranhuras PCIe 4.0 ×16 (PCIEX16_2 e PCIEX16_3),
compatíveis com o modo ×2*
• 1 x Soquete M.2 (Chave E), suporta módulo WiFi/BT PCIe
tipo 2230
* PCIEX16_1 funcionará em Gen5x16 com processadores
das séries 9000 e 7000, Gen4x8 com processadores da
série 8000 (Phoenix 1) e Gen4x4 com processadores da
série 8000 (Phoenix 2).
* Suporta SSD NVMe como discos de arranque
GRÁFICOS
Gráficos integrados AMD RDNA™ (o suporte real pode variar
conforme o CPU)
1 x HDMI 2.1 TMDS/FRL 8G Compatível, suporta HDR, HDCP
2.3 e resolução máxima de até 4K 120Hz
ARMAZENAMENTO
CPU
• 1 x ranhura Blazing M.2 (M2_1, Key M), suporta o módulo
PCIe Gen5x4 (128 Gb/s) tipo 2280*
• 1 x Hyper M.2 Socket (M2_2, Key M), suporta tipo 2280
PCIe Gen4x4 (64 Gb/s) modo*
Chipset
• 1 x Soquete M.2 (M2_3, Chave M), suporta tipo 2280 PCIe
Gen4x2 (32 Gb/s) modo*
• 4 x portas SATA 6Gb/s
* M2_1 funcionará em Gen5x4 com processadores das
séries 9000 e 7000 e em Gen4x4 com processadores da
série 8000 (Phoenix 1 e Phoenix 2).
* M2_2 funcionará em Gen4x4 com processadores das
séries 9000 e 7000, Gen4x4 com processadores da série
8000 Phoenix 1 e Gen4x2 com processadores da série
8000 Phoenix 2.
* Suporta RAID 0, RAID 1 e RAID 10 para dispositivos de
armazenamento SATA
* Suporta RAID 0, RAID 1 e RAID 10 para dispositivos de
armazenamento M.2 NVMe
* Suporta SSD NVMe como discos de arranque
LAN
LAN de 2,5 Gigabit 10/100/1000/2500 Mb/s
Dragon RTL8125BG
SEM FIOS
Módulo Wi-Fi 6E 802.11axe
• Suporta IEEE 802.11a/b/g/n/ac/ax/axe/be
• Suporta Dual-Band 2x2 com suporte estendido para a
banda de 6GHz*
* O Wi-Fi 6E (banda de 6GHz) será compatível com o
Microsoft® Windows® 11. A disponibilidade dependerá
da regulamentação de cada país e região. Será ativado
(para os países suportados) através do Windows Update
e das atualizações de software assim que estiverem
disponíveis.
* É necessário um router compatível com 6GHz para a
funcionalidade 6E.
2 antena para suporte de tecnologia de diversidade 2
(transmissão) x 2 (receção)
• Suporta Bluetooth 5.2
• Suporta MU-MIMO
BLUETOOTH
Bluetooth V5.2
ÁUDIO
Áudio HD de 7.1 CH com proteção de conteúdos (codec áudio
Realtek ALC1220)
E/S TRASEIRA
• 2 x conetores SMA de antena de comunicações sem fios
• 1 x Porta HDMI
• 2 x Portas USB 3.2 Gen2 Tipo-A (10 Gb/s)
• 1 x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s)
• 4 x Portas USB 3.2 Gen1
• 2 x portas USB 2.0
• 1 x botão Limpar CMOS
• 1 x botão de reposição da BIOS
• 1 x porta LAN (RJ45)
• 1 x porta LAN (RJ45)
• 1 x tomada jack de entrada para microfone (tomada de
áudio jack dourada)
• 1 x porta de saída S/PDIF óptica
E/S INTERNA
• 1 x conector de energia ATX de 24 pinos
• 1 x conector de energia de 12V ATX de 8+4 pinos
• 1 x conector CPU_FAN de 4 pinos (até 24 W para cada
canal)*
• 1 x conector AIO_PUMP de 4 pinos (até 24W para cada
canal)*
• 5 x conectores SYS_FAN de 4 pinos (até 24W para cada
canal)*
• 4 x conectores LED RGB NZXT
* Suporta até um total de 5V/3A, 15W em fita LED.
• 2 x conector LED RGB 5 V endereçável
* Suporta até um total de 5V/3A, ou seja, 15W em faixas
de LED.
• 2 x conetores NZXT PWM de 8 pinos*
• 3 x cabeçalho USB 2.0 (Até 6 portas USB 2.0)
• 1 x cabeçote USB 3.2 Gen 1 (até 4 portas USB 3.2 Gen 1)
• 1x cabeçote USB 3.2 Gen 2 no painel frontal (para USB
tipo C)
• 1 x Conector de áudio do painel frontal
• 1 x Botão Liga/Desliga
• 1 x Botão Redefinir
• 4 x LEDs de coluna
* CPU_FAN, AIO_PUMP, SYS_FAN1~3, NZXT_8-PIN1 e
NZXT_8-PIN2 suportam a potência do ventilador até
3A (36W).
* CPU_FAN, SYS_FAN1~3 e AIO_PUMP podem detetar
automaticamente se está a ser utilizada uma
ventoinha de 3 ou 4 pinos.
SISTEMA OPERACIONAL
Microsoft
®
Windows
®
11/10 (64-bit)
FORMATO
Formato ATX: 12.0 polegadas x 9.6 polegadas, 30.5 cm x 24.4 cm
REQUISITOS DO SISTEMA
O software NZXT CAM requer o sistema operacional
Microsoft Windows
®
11/10.
O NZXT CAM é gratuito para baixar e usar; alguns recursos
exigem um endereço de e-mail válido, aceitação de nossos
Termos de Serviço e uma conexão ativa com a Internet.
2 antenna to support 2 (Transmit) x 2 (Receive) diversity
technology
• Supports Bluetooth 5.2
• Supports MU-MIMO
BLUETOOTH
Bluetooth V5.2
AUDIO
7.1-CH-HD-Audio mit Inhaltsschutz (Realtek ALC1220 Audio
Codec)
E/A RÜCKSEITE
• 2 x SMA-Steckverbinder für Wireless-Antenne
• 1 x HDMI-Anschluss
• 2 x USB 3.2 Gen2 Typ-A Anschlüsse (10 Gb/s)
• 1 x USB 3.2 Gen2 Typ-C Anschluss (10 Gb/s)
• 4 x USB 3.2 Gen1 Anschlüsse
• 2 x USB 2.0 Anschlüsse
• 1 x Taste zum Löschen des CMOS
• 1 x BIOS-Flashback-Taste
• 1 x LAN-Anschluss (RJ45)
• 1 x Line-Out-Buchse (Gold-Audio-Buchse)
• 1 x Mikrofon-Eingangsbuchse (Gold-Audio-Buchse)
• 1 x Optischer S-/PDIF-Ausgang
INTERNE ANSCHLÜSSE
• 1 x 24-Pin-ATX-Stromanschluss
• 1 x 8+8-Pin-ATX-Stromanschluss mit 12 V
• 1 x 4-Pin-CPU_FAN-Anschluss (bis zu 24 W pro Kanal)*
• 1 x 4-Pin-AIO_PUMP-Anschluss (bis zu 24 W pro Kanal)*
• 3 x 4-Pin-SYS_FAN-Anschlüsse (bis zu 24 W pro Kanal)*
• 1 x NZXT-RGB-LED-Anschlüsse
* Unterstützt insgesamt bis zu 5 V/3 A, 15 W LED-Streifen
• 2 x adressierbarer RGB-LED-Anschluss (5 V)
* Unterstützt insgesamt bis zu 5 V/3 A, 15 W LED-Streifen
• 2 x NZXT-8-Pin-PWM-Anschluss
• 3 x USB 2.0-Anschluss (bis zu 6 USB 2.0-Ports)
• 2 x USB-3.2-Gen-1-Header (bis zu 4 USB-3.2-Gen-1-
Anschlüsse)
• 1 x USB-3.2-Gen-2-Frontplattenanschluss (für USB Typ C)
• 1 x Audioanschluss auf der Vorderseite
• 1 x Einschalttaste
• 1 x Reset-Taste
• 4 x POST-LEDs
* CPU_FAN, AIO_PUMP, SYS_FAN1~3, NZXT_8-PIN1 und
NZXT_8-PIN2 unterstützen die Lüfterleistung bis zu 3A
(36W).
* CPU_FAN, SYS_FAN1~3 und AIO_PUMP können
automatisch erkennen, ob ein 3- oder 4-Pin-Lüfter
verwendet wird.
BETRIEBSSYSTEM
Microsoft
®
Windows
®
11/10 (64-bit)
FORMFAKTOR
ATX-Formfaktor: 12,0 Zoll x 9,6 Zoll, 30,5 cm x 24,4 cm
SYSTEMVORAUSSETZUNGEN
NZXT CAM-Software erfordert ein Microsoft Windows
®
11/10-Betriebssystem.
Das Herunterladen und die Verwendung von NZXT CAM sind
kostenlos; bestimmte Funktionen erfordern eine gültige
E-Mail-Adresse, die Zustimmung zu unseren aktuellen
Servicebedingungen und einen Internetzugang.
N7 B850
AMD
®
B850 ATX GAMING WI-FI MOTHERBOARD
WITH FULL COVER
SAFETY PRECAUTION
PRECAUCIONES DE SEGURIDAD
PRÉCAUTIONS DE SÉCURITÉ
SICHERHEITSVORKEHRUNGEN
PRECAUÇÕES DE SEGURANÇA
Follow these safety precautions when installing the motherboard:
• It is recommended to wear a grounding strap attached to a grounded
device to avoid damage from static electricity.
• Discharge static electricity by touching the metal case of a safely
grounded object before working on the motherboard.
• Leave components in the static-proof bags.
• Always remove the AC power by unplugging the power cord from the
power outlet before installing or removing the motherboard or other
hardware components.
Al instalar la placa base, sigue estas precauciones de seguridad:
• Se recomienda llevar un brazalete antiestático conectado a un dispositivo
de toma de tierra para evitar daños causados por la electricidad estática.
• Antes de empezar a trabajar en la placa base, toca la caja de metal de
un objeto con conexión a tierra segura para descargar la electricidad
estática.
• Deja los componentes en bolsas antiestáticas.
• Desenchufa siempre el cable de alimentación de la toma de corriente
para retirar la alimentación de CA antes de instalar o extraer la placa
base u otros componentes de hardware.
Respectez les précautions de sécurité suivantes lors de l'installation de
la carte mère:
• Il est recommandé de porter un ruban de mise à la terre, attaché à un
dispositif mis à la terre pour éviter les dommages dus à l'électricité
statique.
• Avant de commencer à travailler sur la carte mère, déchargez votre
électricité statique en touchant le boîtier métallique d'un objet mis à la
terre de manière sécurisée.
• Laissez les composants dans les sacs résistants à l'électricité statique.
• Avant d'installer ou retirer la carte mère ou d'autres composants
matériels, retirez toujours le boîtier d'alimentation secteur en
débranchant le câble de la prise.
Beachten Sie die folgenden Sicherheitsvorkehrungen bei der Installation
des Mainboards:
• Zum Schutz vor Schäden durch elektrostatische Entladung wird die
Verwendung eines Antistatikbands empfohlen, das an ein geerdetes Gerät
angeschlossen ist.
• Entladen Sie statische Elektrizität, indem Sie das Metallgehäuse eines
sicher geerdeten Objekts berühren, bevor Sie mit dem Mainboard
arbeiten.
• Bewahren Sie Komponenten stets in den antistatischen Beuteln auf.
• Trennen Sie stets die Stromversorgung, bevor Sie das Mainboad oder
andere Hardwarekomponenten installieren oder entfernen. Ziehen Sie
dazu den Netzstecker aus der Steckdose.

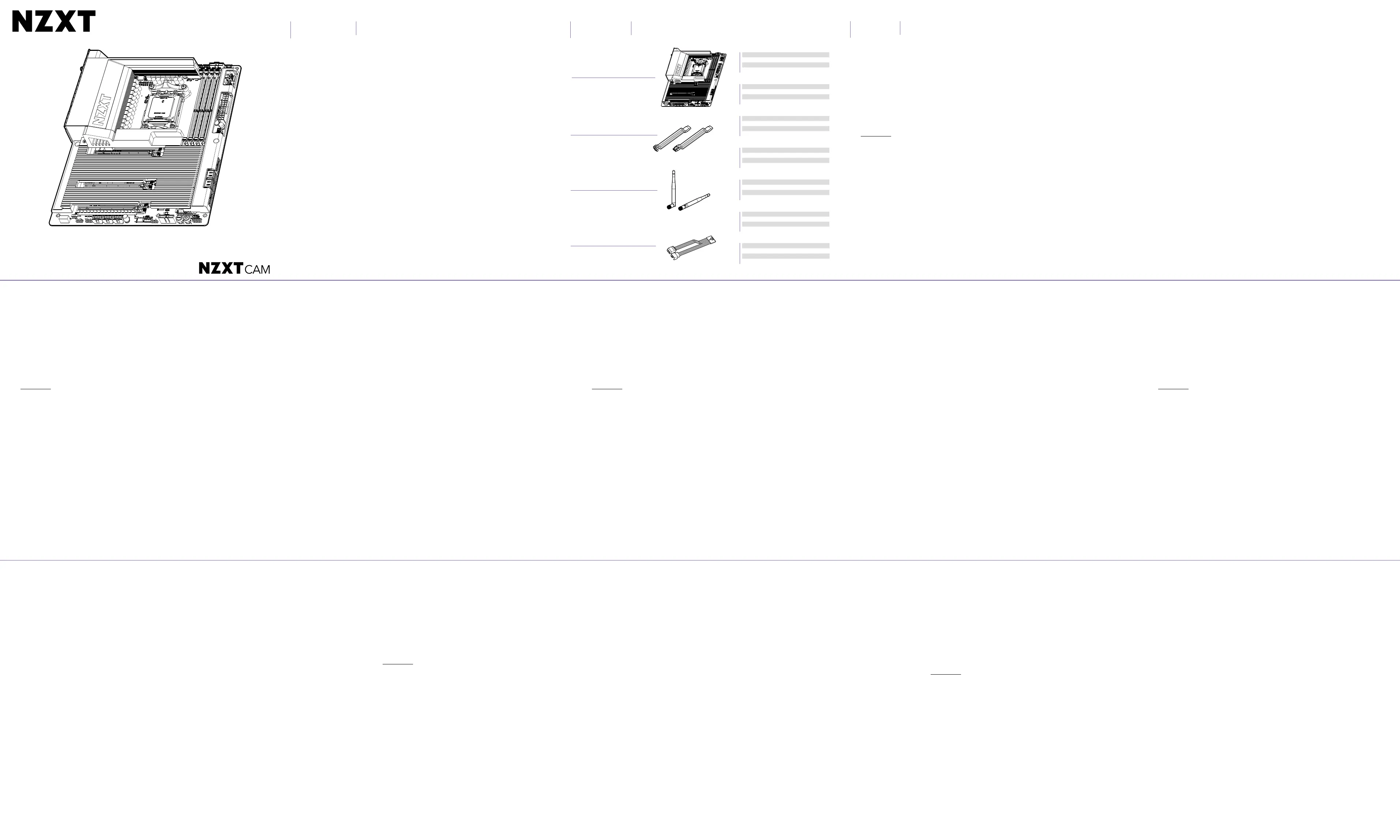

PACKAGE CONTENTS
CONTENIDO DEL PAQUETE
CONTENU DE L'EMBALLAGE
LIEFERUMFANG
CONTEÚDO DO PACOTE
A .
N7 B850 Motherboard
B .
SATA-Kabel
C .
Drahtlose Antenne
D .
NZXT-8-Pin-Splitter
A
.
Placa-mãe N7 B850
B
.
Cabos SATA
C
.
Antena sem fio
D .
Splitter de 8 pinos NZXT
A
.
N7 B850 マザーボード
B
.
SATA ケーブル
C
.
無線アンテナ
D .
NZXT 8-ピン スプリッター
A
.
N7 B850 主機板
B
.
SATA 線
C
.
無線天線
D .
NZXT 8-pin 分配器
A
.
N7 B850 메인보드
B
.
SATA 케이블
C
.
무선 안테나
D .
NZXT 8핀 분배기
A .
Placa base N7 B850
B .
Cables SATA
C .
Drahtlose Antenne
D .
Divisor NZXT de 8 pines
A .
Carte mère N7 B850
B .
Câbles SATA
C .
Antenne sans fil
D .
Répartiteur à 8 broches NZXT
C Wireless Antenna
x2
B SATA cables
90°x2, 180°x2
SPECIFICATIONS
ESPECIFICACIONES
CARACTÉRISTIQUES
SPEZIFIKATIONEN
ESPECIFICAÇÕES
CPU & SOCKET
AMD Socket AM5 RyzenTM 9000, 8000 and 7000 Series
Processors
CHIPSET
AMD B850
MEMORY
4 x DIMM slots, Max. 192GB, Dual-channel DDR5 Memory
Technology
• Supports Extreme Memory Profile (XMP) and
EXTended Profiles for Overclocking (EXPO) memory
modules
* Please refer to Memory QVL on NZXT’s website
(www.nzxt.com) for more information
EXPANSION SLOTS
CPU
• 1 x PCIe 5.0 ×16 slot (PCIEX16_1), supports ×16 mode*
Chipset
• 2 x PCIe 4.0 ×16 slots (PCIEX16_2 and PCIEX16_3),
support ×2 mode*
• 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe
WiFi module
* PCIEX16_1 will run at Gen5x16 with 9000 and 7000
series processors, Gen4x8 with 8000 (Phoenix 1) series
processors and Gen4x4 with 8000 (Phoenix 2) series
processors.
* Supports NVMe SSD as boot disks
INTEGRATED GRAPHICS
Integrated AMD RDNATM graphics (Actual support may
vary by CPU)
• 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR,
HDCP 2.3 and max. resolution up to 4K 120Hz
STORAGE
CPU
• 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280
PCIe Gen5x4 (128 Gb/s) mode*
• 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280
PCIe Gen4x4 (64 Gb/s) mode*
Chipset
• 1 x M.2 Socket (M2_3, Key M), supports type 2280 PCIe
Gen4x2 (32 Gb/s) mode*
• 4 x SATA3 6.0 Gb/s Connectors
* M2_1 will run at Gen5x4 with 9000 and 7000 series
processors and Gen4x4 with 8000 (Phoenix 1 and Phoenix
2) series processors.
* M2_2 will run at Gen4x4 with 9000 and 7000 series
processors, Gen4x4 with 8000 Phoenix 1 series
processors and Gen4x2 with 8000 Phoenix 2 series
processors.
* Supports RAID 0, RAID 1 and RAID 10 for SATA storage
devices
* Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe
storage devices
* Supports NVMe SSD as boot disks
LAN
2.5 Gigabit LAN 10/100/1000/2500 Mb/s
Dragon RTL8125BG
WIRELESS
802.11axe Wi-Fi 6E Module
• Supports IEEE 802.11a/b/g/n/ac/ax/axe
• Supports Dual-Band 2x2 with extended 6GHz band*
support
* Wi-Fi 6E (6GHz band) will be supported by Microsoft®
Windows® 11. The availability will depend on the
different regulation status of each country and region.
It will be activated (for supported countries) through
Windows Update and software updates once available.
* A 6GHz compatible router is required for 6E functionality.
2 antennas to support 2 (Transmit) x 2 (Receive) diversity
technology
• Supports Bluetooth 5.2
• Supports MU-MIMO
Siga estas precauções de segurança ao instalar a placa-mãe:
• Recomendamos usar um cabo de aterramento conectado a um
dispositivo aterrado para evitar danos causados por eletricidade
estática.
• Descarregue a eletricidade estática tocando na caixa de metal de um
objeto aterrado com segurança antes de trabalhar na placa-mãe.
• Deixe os componentes nas sacolas à prova de estática.
• Sempre remova a energia CA desconectando o cabo de energia
da tomada antes de instalar ou remover a placa-mãe ou outros
componentes de hardware.
마더보드를 설치할 때 다음의 안전 수칙을 준수하십시오:
•
정전기에 의한 부상을 방지하기 위해 접지 장치에 부착된 접지 스트랩 착용
을 권장합니다.
•
마더보드에서 작업하기 전에 안전하게 접지된 물체의 금속 케이스에 접촉하
여 정전기를 방출하십시오.
•
구성품은 “정전기방지백”에 넣어두십시오.
•
마더보드 또는 기타 하드웨어를 설치하거나 제거하기 전 반드시 전원 코드를
분리하여 AC 전원을 차단하십시오.
マザーボードの取り付け時には、次の安全予防措置に従ってください：
• 静電気による損傷を避けるために、接地されたデバイスに接続した接地ストラッ
プを身に付けることをお勧めします。
• マザーボードで作業する前に、安全に接地された金属製ケースに触れることに
より、静電気を放電してください。
• 静電防止バッグ内にコンポーネントを保管してください。
• マザーボードまたはその他のハードウェアコンポーネントを取り付けるかまた
は取り外す前に、必ず電源コンセントから電源ケーブルを抜いて、
AC 電源を遮
断してください。
在安裝主機板時，請遵守這些安全性預防措施：
• 建議佩戴連接至已接地裝置的接地帶，以避免遭受靜電傷害。
• 在對主機板進行作業之前，請觸碰已經安全接地之物品的金屬殼來
釋放靜電。
• 請將元件留置於防靜電袋中。
• 在安裝或拆除主機板或其他硬體元件之前，請務必將電源線從電源插
座拔除以移除 AC 電源。
사양
ス ペック
產品規格
안전 수칙
安全予防措置
安全性預防措施
패키지 구성품
パッケージ 内容
包裝內容
A N7 B850 Motherboard
x1
D NZXT 8-pin splitter
x2
BLUETOOTH
Bluetooth V5.2
AUDIO
7.1 CH HD Audio with Content Protection (Realtek ALC1220
Audio Codec)
REAR I/O
• 2 x Wireless antenna SMA connectors
• 1 x HDMI Port
• 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s)
• 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s)
• 4 x USB 3.2 Gen1 Ports
• 2 x USB 2.0 Port
• 1 x Clear CMOS Button
• 1 x BIOS Flashback Button
• 1 x LAN (RJ45) port
• 1 x Line Out Jack (Gold Audio Jack)
• 1 x Microphone Input Jack (Gold Audio Jack)
• 1 x Optical SPDIF Out Port
INTERNAL I/O
• 1 x 24-pin ATX power connector
• 1 x 8+8-pin ATX 12V power connector
• 1 x 4-pin CPU_FAN connector*
• 1 x 4-pin AIO_PUMP connector*
• 3 x 4-pin SYS_FAN connectors*
• 1 x NZXT RGB LED connectors
* Supports in total up to 5V/3A, 15W LED Strip
• 2 x 5V Addressable RGB LED connector
* Support in total up to 5V/3A, 15W LED Strip
• 2 x NZXT 8-pin PWM connector*
• 3 x USB 2.0 header (Up to 6 USB 2.0 ports)
• 2 x USB 3.2 Gen 1 header (Up to 4 USB 3.2 Gen1 ports)
• 1 x USB 3.2 Gen 2 front panel header (For USB Type C)
• 1 x Front panel audio connector
• 1 x Power button
• 1 x Reset button
• 4 x POST LEDs
* CPU_FAN, AIO_PUMP, SYS_FAN1~3, NZXT_8-PIN1 and
NZXT_8-PIN2 support the fan power up to 3A (36W).
* All fans can auto detect if 3-pin or 4-pin fan is in use.
OPERATING SYSTEM
Microsoft
®
Windows
®
11/10 (64-bit)
FORM FACTOR
ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
SYSTEM REQUIREMENTS
NZXT CAM software requires Microsoft Windows
®
11/10
operating system.
NZXT CAM is free to download and use; some features
require a valid email address, acceptance of our current
Terms of Service, and an active internet connection.

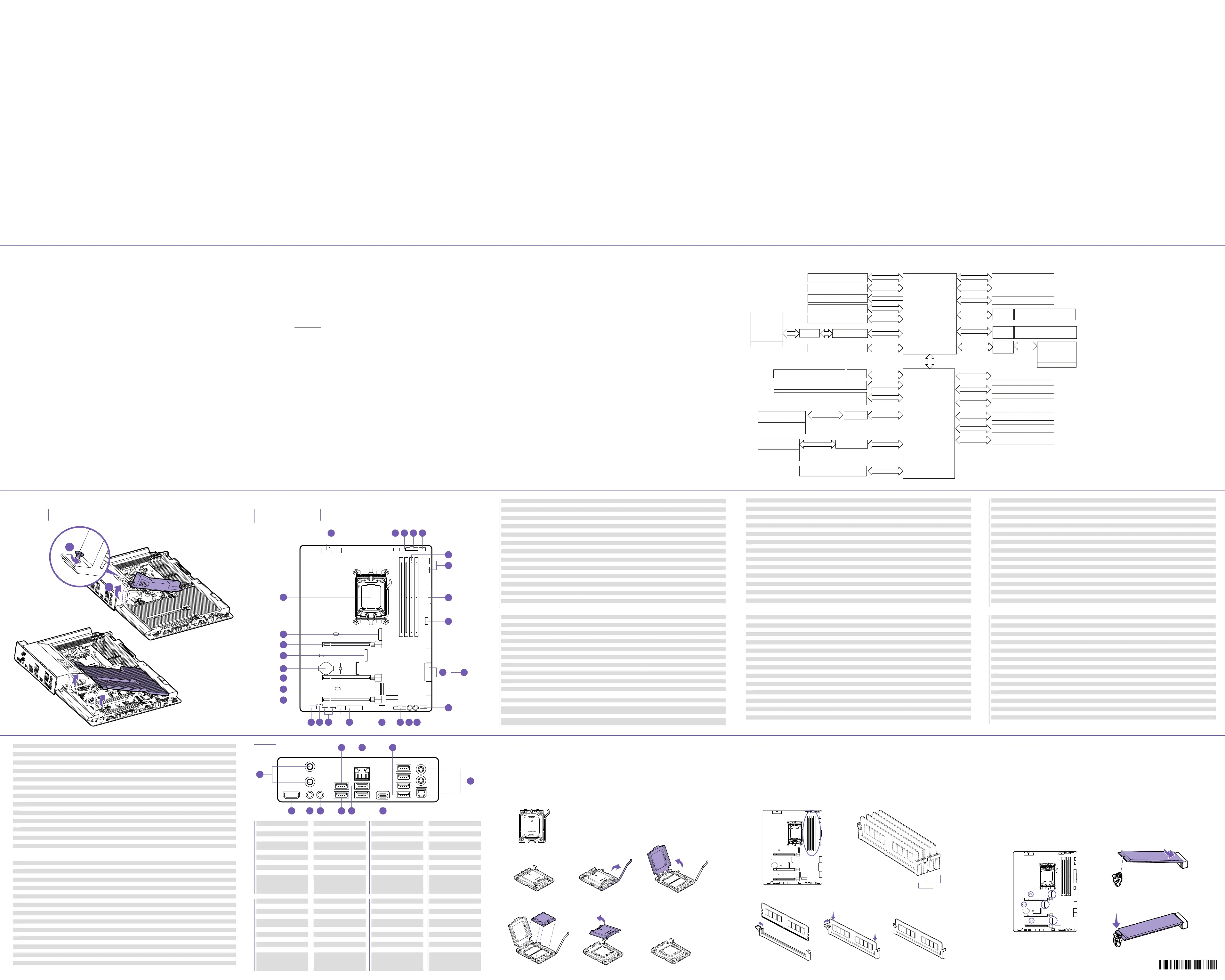

Channel B
Channel A
DDR5 Slot x2
DDR5 Slot x2
AZ(HD Audio)
SPI
eSPI
SIO NCT6796D-S
Flash ROM
Audio Codec ALC1220(2+1)
PCIE Gen5x16(X16 Slot)
x4 Gen5
M2_1 Gen5x4 (2280)
PCIe p2-x4 Gen4 BUS
5Gb/s
Rear USB 3.2 Gen1 3 ports
1st
AMD PROM21
Chipset
AMD AM5
Processor
LGA1718
20Gb/s
DP0
HDMI Port
USB 2.0 HUB
x16 Gen5
x1 Gen4
10Gb/s
Rear USB 3.2 Gen2 Type C
10Gb/s
Rear USB 3.2 Gen2 Type-A
2 Ports(With LAN Jack)
ReDriver
5Gb/s
Rear USB 3.2 Gen1 1 port
x4 Gen4
M2_2 Gen4x4 (2280)
x1 Gen4
Realtek RTL8125BG 2.5G LAN
Key E WiFi
Rear USB 2.0 connectors (2 Ports)
480Mb/s
Front USB 3.2 Gen1
Header1(2 ports)
M2_3 Gen4x2 (2280)
x2 Gen4
PCIE Gen4x2 (X16 slot)
x2 Gen4
Front USB 3.2 Gen2x2 Type C
SATA 4 ports
SATA 6Gb
5Gb/s
ASM1074
480Mb/s
ReDriver
PCIE Gen4x2 (X16 slot)
x2 Gen4
ReDriver
Front USB 3.2 Gen1
Header2(2 ports)
Front USB 2.0
Header2(2 ports)
Front USB 2.0
Header3(2 ports)
480Mb/s
Front USB 2.0 Header1(2 ports)
480Mb/s
NXP MCU
NZXT RGB Header1
NZXT RGB Header2
NCT3961S
FAN Driver
SYS_FAN 2
SYS_FAN 3
SYS_FAN 4
SYS_FAN 5
AIO_Pump
CPU_FAN
SYS_FAN 1
Lower Port Support BIOS Update
NZXT RGB Header3
N7 B850
ASROCK 5V ARGB Header1
ASROCK 5V ARGB Header2
사양
CPU 및 소켓
AMD 소켓 AM5 RyzenTM 9000, 8000 및 7000 시리즈 프로세서
칩셋
AMD B850
메모리
4 x DIMM 슬롯, 최대 192Gb, 듀얼 채널 DDR5 메모리 기술*
• 극한 메모리 프로필 (XMP) 및 오버클러킹을 위한 확장 프로필
(EXPO) 메모리 모듈을 지원합니다.
* *자세한 정보는 NZXT 웹사이트(www.nzxt.com)의 메모리
QVL을 참조하세요.
확장 슬롯
CPU
• 1 x PCIe 5.0 ×16 슬롯(PCIEX16_1), ×16 모드 지원*
칩셋
• 1 x PCIe 3.0 p2-x16 슬롯(PCIE2), p2-x2 모드 지원*
• 1 x M.2 소켓 (Key E), 타입 2230 WiFi/BT PCIe WiFi 모듈 지원
* PCIEX16_1은 9000 및 7000 시리즈 프로세서와 함께
Gen5x16으로 실행되며, 8000 (Phoenix 1) 시리즈 프로세서
와 함께 Gen4x8로, 8000 (Phoenix 2) 시리즈 프로세서와 함
께 Gen4x4로 실행됩니다.
* NVMe SSD 부팅 디스크 지원
내장 그래픽
통합 AMD RDNATM 그래픽 (실제 지원은 CPU에 따라 다를 수 있
음)
HDMI 2.1 TMDS/FRL 8G 호환, HDR 지원, HDCP 2.3 및 최대 해상
도 4K 120Hz 지원 1개
저장소
CPU
• 1 x Blazing M.2 소켓(M2_1, Key M), supports 타입 2280
PCIe Gen5x4(128Gb/s) 모드 지원*
• 하이퍼 M.2 소켓 1개 (M2_2, Key M), 타입 2280 PCIe Gen4x4
(64 Gb/s) 모드 지원*
칩셋
• M.2 소켓 1개(M2_3, Key M), 타입 2280 PCIe Gen4x2(32
Gb/s) 모드 지원*
• 4 x SATA3 6.0Gb/s 커넥터
* M2_1은 9000 및 7000 시리즈 프로세서와 함께 Gen5x4에서
실행되며, 8000 (Phoenix 1 및 Phoenix 2) 시리즈 프로세서와
함께 Gen4x4에서 실행됩니다.
* M2_2는 9000 및 7000 시리즈 프로세서와 함께 Gen4x4로
실행되며, 8000 피닉스 1 시리즈 프로세서와 함께 Gen4x4
로 실행되고, 8000 피닉스 2 시리즈 프로세서와 함께 Gen4x2
로 실행됩니다.
* SATA 저장 장치를 위한 RAID 0, RAID 1 및 RAID 10을 지원
합니다.
* M.2 NVMe 저장 장치를 위한 RAID 0, RAID 1 및 RAID 10을
지원합니다.
* NVMe SSD 부팅 디스크 지원
LAN
2.5 기가비트 LAN 10/100/1000/2500 Mb/s
드래곤 RTL8125BG
무선
802.11axe 와이파이 6E 모듈
• IEEE 802.11a/b/g/n/ac/ax/axe/be 지원
• 듀얼 밴드 2x2와 확장된 6GHz 밴드* 지원을 지원합니다.
* Wi-Fi 6E(6GHz 대역)는 Microsoft® Windows® 11에서 지
원됩니다. 사용 가능 여부는 각 국가 및 지역의 다른 규정 상
태에 따라
달라집니다. (지원되는 국가의 경우) Windows
Update 및 소프트웨어 업데이트가 제공되면 활성화됩니다.
* 6E 기능을 사용하려면 6GHz 호환 라우터가 필요합니다.
안테나 2개로 2(송신) x 2(수신) 다이버시티 기술 지원
• Bluetooth 5.2 지원
• MU-MIMO 지원
블루투스
블루투스 V5.2
오디오
콘텐츠 보호 기능이 있는 7.1 CH HD 오디오(Realtek ALC1220 오
디오 코덱)
후면 I/O
• 2 x 무선 안테나 SMA 커넥터
• 1 x HDMI 포트
• 2 x USB 3.2 Gen2 타입-A 포트 (10 Gb/s)
• 1 x USB 3.2 Gen2 타입-C 포트 (10 Gb/s)
• 4 x USB 3.2 Gen1 포트
• 2 x USB 2.0 포트
• 1 x CMOS 초기화 버튼
• 1 x BIOS 플래시백 버튼
• 1 x LAN(RJ45) 포트
• 1 x 라인 출력 잭(금도금 오디오 잭)
• 1 x 마이크 입력 잭(금도금 오디오 잭)
• 1 x S/PDIF 광출력 포트
내부 I/O
• 1 x 24핀 ATX 전원 커넥터
• 1 x 8+8핀 ATX 12V 전원 커넥터
• 1 x 4핀 CPU_FAN 커넥터 (채널당 최대 24W)*
• 1 x 4핀 AIO_PUMP 커넥터 (채널당 최대 24W)*
• 3 x 4핀 SYS_FAN 커넥터 (채널당 최대 24W)*
• 1 x NZXT RGB LED 커넥터
* 최대 5V/3A, 15W LED 스트립 지원
• 2 x 5V Addressable RGB LED 커넥터
* 최대 5V/3A, 15W LED 스트립 지원
• 2 x NZXT 8핀 PWM 커넥터*
• 3 x USB 2.0 헤더 (최대 6개의 USB 2.0 포트)
• 2 x USB 3.2 Gen 1 헤더 (USB 3.2 Gen 1 포트 최대 4개)
• 1 x USB 3.2 Gen 2 전면 패널 헤더 (USB TypeC용)
• 1 x 전면 패널 오디오 커넥터
• 1 x 전원 버튼
• 1 x 리셋 버튼
• 4 x POST LEDs
* CPU_FAN, AIO_PUMP, SYS_FAN1~3, NZXT_8-PIN1 및
NZXT_8-PIN2는 최대 3A(36W)의 팬 전력을 지원합니다.
* CPU_FAN, SYS_FAN1~3 및 AIO_PUMP는 3핀 또는 4핀 팬
을 사용 중인지 자동으로 감지할 수 있습니다.
운영 체제
Microsoft
®
Windows
®
11/10 (64-bit)
폼 팩터
ATX 폼 팩터: 12.0in x 9.6in, 30.5cm x 24.4cm
시스템 요구 사항
NZXT CAM 소프트웨어에는 Microsoft Windows
®
11/10 운영
체제가 필요합니다.
NZXT CAM은 무료로 다운로드하여 사용할 수 있습니다. 일부
기능을 사용하려면 유효한 이메일 주소 및 당사의 최신 서비스
이용 약관에 동의하고 인터넷에 연결되어 있어야합니다.
ス ペック
CPU と ソ ケット
AMDソ ケ ット AM5 RyzenTM 9000、8000、7000シリーズプロセ
ッサー
チップセット
AMD B850
メモリ
DIMMス ロ ット ×4（最大）。 192GB、デュアルチャネルDDR5メモ
リテ クノ ロ ジ ー
*
•
エクストリー ムメ モリプ ロファイル（ XMP）およびオーバークロッ
ク用の拡張プロファイル（
EXPO）メモリモ ジュー ル を サ ポ ートし
ます。
* 詳細については、「NZXT公式ページ」（www.nzxt.com）の メ
モリ
QVLを参照
拡 張 ス ロ ット
CPU
• PCIe 5.0
×16ス ロ ッ ト（ PCIEX16_1） ×1、× 16モード対応*
チップセット
• PCIe 3.0 ×16ス ロ ッ ト（ PCIE2）× 1、× 2モード対応*
• 1 x M.2
ソ ケ ット (Key E)、タ イ プ 2230 WiFi/BT PCIe WiFiモ
ジュー ル を サ ポ ート
* PCIEX16_1は、9000および7000シリーズプロセッサでは
Gen5x16で動作し、8000（Phoenix 1）シリーズプロセッサ
では
Gen4x8で、8000（Phoenix 2）シリーズプロセッサで は
Gen4x4で動作します。
* 起 動 ディスクとして NVMe SSDに対応
統合グラフィックス
統合型
AMD RDNATMグラフィックス（実際のサポートはCPUによ
って異なる場合があります）
HDMI 2.1 TMDS/FRL 8G対応、HDR、HDCP 2.3を サ ポ ー ト し 、最
大解像度は
4K 120Hzまで対応
ストレ ー ジ 機 能
CPU
• Blazing M.2
ソ ケ ッ ト（ M2_1, Mキ ー ）× 1、タ イ プ 2280 PCIe
Gen5x4
（128 Gb/s）モード対応*
• 1 x Hyper M.2
ソ ケ ット (M2_2, Key M)、タ イ プ 2280 PCIe
Gen4x4 (64 Gb/s)
モードをサポート*
チップセット
• Hyper M.2 ソ ケ ッ ト（ M2_3、Mキ ー ）× 1、タ イ プ 2280 PCIe
Gen4x4
（64 Gb/s）モード対応*
• SATA3 6.0 Gb/s
コネクタ ×4
* M2_1
は、9000および7000シリーズのプロセッサーでは
Gen5x4で、8000（Phoenix 1およびPhoenix 2）シ リ ー ズ の プ
ロセッサーで は
Gen4x4で動作します。
* M2_2は9000および7000シリーズプロセッサでGen4x4
、8000 Phoenix 1シリーズプロセッサで Gen4x4、8000
Phoenix 2
シリーズプロセッサでGen4x2で動作します。
* SATAストレージデバイス用のRAID 0、RAID 1、RAID 10をサ
ポ ートしま す。
* M.2 NVMeストレージデバイス用のRAID 0、RAID 1、RAID
10
を サ ポ ートしま す。
* 起 動 ディスクとして NVMe SSDに対応
LAN
2.5
ギ ガ ビット LAN 10/100/1000/2500 Mb/s
ドラゴンRTL8125BG
ワイヤレス
802.11axe Wi-Fi 6E Module
• IEEE 802.11a/b/g/n/ac/ax/axe/be
対応
• デュアル バ ンド 2x2に対応し、拡張された6GHz帯域*をサポ
ート
* Wi-Fi 6E（6GHz帯 ）は Microsoft® Windows® 11でサポ
ートされます。対応状況は、各国・地域の規制状況により異な
ります。利用可能になり次第、
Windows Updateおよびソフ
トウェア・アップデ ートを 通じてアクティベートされます（対応
国の場合）。
* 6E機能には6GHz対応ルーターが必要です。
2×2（送信2、受 信 2）ダイバーシティテクノロジー対応アンテナ ×2
• Bluetooth 5.2
対応
• MU-MIMO対応
BLUETOOTH機能
Bluetooth V5.2
オ ー ディオ
コンテンツ保護機能付き
7.1CH HDオ ー デ ィ オ（ Realtek ALC1220オ
ーディオコーデック）
背面 I/O
•
ワイヤレスアンテナSMAコネクタ ×2
• HDMI
ポ ート1つ
• USB 3.2 Gen2 Type-A ポ ート x 2（10 Gb/s）
• USB 3.2 Gen2 Type-C ポ ート (10 Gb/s) x 1
• USB 3.2 Gen1
ポ ート x 4
• USB 2.0
ポ ート x 2
•
クリア CMOSボタン ×1
• BIOS Flashback
ボタン ×1
• LAN
（RJ45）ポ ー ト ×1
• LINE OUT
ジャック（ ゴ ー ルド オ ーディオジャック）× 1
•
マイク入 力 ジャック（ゴ ールドオ ー ディオジャック）× 1
•
光デジタルオーディオ出力ポート（S/PDIF）× 1
内部 I/O
• 1 x 24
ピン ATX 電 源コ ネクタ
• 1 x 8+8 ピン ATX 12V 電 源コネクタ
• 1 x 4 ピン CPU_FAN コ ネクタ*
• 1 x 4
ピン AIO_PUMP コネクタ *
• 3 x 4
ピン SYS_FAN コネクタ *
• 4 x NZXT RGB LED
コネクタ
* 合計5V/3A、15WまでのLEDストリップ に 対 応
• 2 x 5V ARGB LED コ ネクタ
* 合計5V/3A、15WまでのLEDストリップ に 対 応
• 2 x NZXT 8ピンPWMコ ネクタ*
• USB 2.0
ヘッダ ー x 3（最大 6 USB 2.0 ポート）
• 2 x USB 3.2 Gen 1 ヘッダー（最大で 4つの USB 3.2 Gen 1 ポ
ートに 対 応 ）
• 1 x USB 3.2 Gen 2 フロントパネルヘッダー (USBタイプCに
対応
)
• 1 x
フロントパネルオーディオコネクタ
• 1 x 電源ボタン
• 1 xリセットボタン
• 4 x ポストLED
* CPU_FAN
、AIO_PUMP、SYS_FAN1〜3、NZXT_8-PIN1お
よび
NZXT_8-PIN2は 、最 大 3A（36W）までのファン電力をサ
ポ ートしま す。
* CPU_FAN、SYS_FAN1〜3およびAIO_PUMPは、3ピンまた
は
4ピンファンの使用状況を自動検出可能。
OS
Microsoft® Windows® 11/10 (64
ビ ット )
フォー ムファクタ
ATXフォー ムファクタ：12.0インチ x 9.6インチ、30.5 cm x 24.4
cm
システム 要 件
NZXT CAM ソフトウェアを 動 作させるには、Microsoft
Windows
®
11/10 オペレーティングシステムが必要です。
NZXT CAM のダウンロードおよび使用は無料です。一部の機能を
使用するには有効なメールアドレス、弊社の現行サービスの条件
への同意、インターネット接続が必要です。
產品規格
技术规格
CPU 和插槽
AMD 插槽 AM5 RyzenTM 9000、8000 和 7000 系列处理器
芯片组
AMD B850
内存
4 x DIMM插槽，最大192GB，双通道DDR5内存技术*
• 支持极限内存配置文件 (XMP) 和超频扩展配置文件 (EXPO)
内存模块
* 更多信息请参阅NZXT网站（www.nzxt.com）上的内存QVL
扩展插槽
CPU
• 1 x PCIe 5.0 ×16插槽（PCIEX16_1），支持×16模式*
芯片组
• 1 x PCIe 3.0 x16插槽（PCIE2），支持x2模式*
• 1 x M.2 插槽（Key E），支持 2230 类型 WiFi/BT PCIe WiFi
模块
* PCIEX16_1在9000和7000系列处理器上将以Gen5x16运行，
在8000（Phoenix 1）系列处理器上将以Gen4x8运行，在
8000（Phoenix 2）系列处理器上将以Gen4x4运行。
* 支持将NVMe SSD用作启动盘
集成显卡
集成AMD RDNATM显卡（实际支持可能因CPU而异）
* 1个HDMI 2.1 TMDS/FRL 8G兼容，支持HDR、HDCP 2.3，
最大分辨率可达4K 120Hz
*
存储
CPU
• 1 x Blazing M.2插槽（M2_1，M键），支持2280型PCIe
Gen5x4（128 Gb/s）模式*
• 1个Hyper M.2插槽（M2_2，Key M），支持2280类型PCIe
Gen4x4（64 Gb/s）模式*
芯片组
• 1 x M.2 插槽 (M2_3, Key M)，支持类型 2280 PCIe Gen4x2 (32
Gb/s) 模式*
• 4 x SATA3 6.0 Gb/s接口
* M2_1将与9000和7000系列处理器以Gen5x4运行，与8000
（Phoenix 1和Phoenix 2）系列处理器以Gen4x4运行。
* M2_2将与9000和7000系列处理器以Gen4x4运行，与8000
Phoenix 1系列处理器以Gen4x4运行，与8000 Phoenix 2系列
处理器以Gen4x2运行。
* 支持RAID 0、RAID 1和RAID 10的SATA存储设备
* 支持RAID 0、RAID 1和RAID 10的M.2 NVMe存储设备
* 支持将NVMe SSD用作启动盘
LAN
2.5 Gigabit LAN 10/100/1000/2500 Mb/s
Dragon RTL8125BG
无线
802.11axe Wi-Fi 6E 模块
• 支持IEEE 802.11a/b/g/n/ac/ax/axe/be
• 支持双频2x2并扩展6GHz频段*支持
* Wi-Fi 6E（6GHz 频段）将由 Microsoft® Windows® 11 支
持。可用性将取决于每个国家和地区的不同监管状态。如果可
用，该功能将通过 Windows 更新和软件更新激活（针对受支
持的国家/地区）。
* 6E 功能需要兼容 6GHz 的路由器。
2根天线，支持2（发射）x 2（接收）分集技术
• 支持蓝牙5.2
• 支持MU-MIMO
蓝牙
蓝牙 V5.2
音频
带内容保护的 7.1 声道高清音频（REALTEK ALC1220 音频编解
码器）
后部 I/O
• 2 x 无线天线SMA接口
• 1 x HDMI端口
• 2 x USB 3.2 Gen2 Type-A端口（10 Gb/s）
• 1 x USB 3.2 Gen2 Type-C接口（10 Gb/s）
• 4 x USB 3.2 Gen1端口
• 2 x USB 2.0端口
• 1 x 清除 CMOS 按钮
• 1 x BIOS闪回按钮
• 1 x LAN（RJ45）端口
• 1 x 线路输出插孔（金色音频插孔）
• 1 x 麦克风输入插孔（金色音频插孔）
• 1 x 光纤S/PDIF输出端口
内部 I/O
• 1 x 24 针 ATX 电源接口
• 1 x 8+8 针 ATX 12V 电源接口
• 1 x 4 针 CPU_FAN 接口（每个通道最高 24W）*
• 1 x 4 针 AIO_PUMP 接口（每个通道最高 24W）*
• 3 x 4 针 SYS_FAN 接口（每个通道最高 24W）*
• 4 x NZXT RGB LED 接口
* 总共支持最高5V/3A，15W LED灯带
• 2 x 5V 可寻址 RGB LED 接口
* 总共支持最高5V/3A，15W LED灯带
• 2 x NZXT 8针PWM接口*
• 2 x USB 2.0 接头（最多 4 个 USB 2.0 端口)
• 2 x USB 3.2 Gen 1 接头（最多 4 个 USB 3.2 Gen 1 端口)
• 1 x USB 3.2 Gen 2 前面板接头（用于 USB Type C）
• 1 x 前面板音频接口
• 1 x 电源按钮
• 1 x 重启按钮
• 4 x 开机自检 LED
* CPU_FAN支持的风扇功率最高为2A（24W）。
* CPU_FAN、SYS_FAN1~3和AIO_PUMP可以自动检测3针或4
针风扇是否在使用中。
操作系统
Microsoft
®
Windows® 11/10（64 位）
外形尺寸
ATX外形尺寸：12.0 in x 9.6 in，30.5 cm x 24.4 cm
系统要求
NZXT CAM 软件需要 Microsoft Windows®11/10 操作系统。
NZXT CAM 可免费下载使用；某些功能需要提供有效电子邮件地
址，接受我们的最新服务条款并且连接有效网络。
CPU 與插槽
AMD 插槽 AM5 RyzenTM 9000、8000 和 7000 系列處理器
晶片組
AMD B850
記憶體
4 x DIMM 插槽，最大容量 192GB，雙通道 DDR5 記憶體技術*
• 支援極限記憶體配置檔（XMP）和超頻擴展配置檔（EXPO）
記憶體模組
* 請參見 NZXT 網站 (www.nzxt.com) 上的記憶體 QVL 以獲
得更多資訊
擴充槽
CPU
• 1 x PCIe 5.0 ×16 插槽 (PCIEX16_1)，支援 ×16 模式*
芯片组
• 1 x PCIe 3.0 p2-x16 插槽 (PCIE2)，支援 p2-x2 模式*
• 1 個 M.2 插槽（Key E），支持 2230 型 WiFi/BT PCIe WiFi
模組
* PCIEX16_1 將在 9000 和 7000 系列處理器上以 Gen5x16 運
行，在 8000 (Phoenix 1) 系列處理器上以 Gen4x8 運行，在
8000 (Phoenix 2) 系列處理器上以 Gen4x4 運行。
* 支援以 NVMe SSD 作為開機磁碟
集成显卡
集成 AMD RDNATM 圖形（實際支援可能因 CPU 而異）
1 x HDMI 2.1 TMDS/FRL 8G 兼容，支持 HDR、HDCP 2.3，最大
解析度達到 4K 120Hz
資料儲存應用
CPU
• 1 x Blazing M.2 插槽 (M2_1, Key M)，支援 Type 2280 PCIe
Gen5x4 (128 Gb/s) 模式*
• 1 x Hyper M.2 插槽 (M2_2, Key M)，支援 2280 型號 PCIe
Gen4x4 (64 Gb/s) 模式*
晶片組
• 1 x M.2 插槽 (M2_3, Key M)，支援 2280 型號 PCIe Gen4x2
(32 Gb/s) 模式*
• 4 x SATA3 6.0 Gb/s 接頭
* M2_1將在Gen5x4上運行，搭配9000和7000系列處理器，
並在Gen4x4上運行，搭配8000（Phoenix 1和Phoenix 2）
系列處理器。
* M2_2將在9000和7000系列處理器上以Gen4x4運行，在
8000 Phoenix 1系列處理器上以Gen4x4運行，在8000
Phoenix 2系列處理器上以Gen4x2運行。
* 支援 RAID 0、RAID 1 和 RAID 10 的 SATA 儲存裝置
* 支援 RAID 0、RAID 1 和 RAID 10 用於 M.2 NVMe 儲存裝置
* 支援以 NVMe SSD 作為開機磁碟
LAN
5.0 Gb LAN 10/100/1000/2500/5000 Mb/s
Realtek RTL8126CG
無線
802.11axe Wi-Fi 6E 模組
• 支援 IEEE 802.11a/b/g/n/ac/ax/axe/be
• 支援雙頻 2x2 並擴展支援 6GHz 頻段*
* Microsoft® Windows® 11 將支援 Wi-Fi 6E（6GHz 頻段）
。 實際是否能夠使用會受各國和地區的管制所影響。當能夠
使用後，系統將透過 Windows Update 和軟體更新啟用（在
支援的國家/地區）。
* 6E 功能需要 6GHz 相容的路由器。
雙天線支援 2（傳輸）x 2（接收）分集技術
• 支援藍芽 5.2
• 支援 MU-MIMO
藍牙裝置
藍牙 V5.2
音訊
7.1 CH HD 音訊，具內容保護功能（Realtek ALC1220 音訊編解
碼器）
背面 I/O
• 2 x 無線天線 SMA 接頭
• 1 個 HDMI 埠
• 2 個 USB 3.2 Gen2 Type-A 端口 (10 Gb/s)
• 1 個 USB 3.2 Gen2 Type-C 埠 (10 Gb/s)
• 4 個 USB 3.2 Gen1 端口
• 2 個 USB 2.0 連接埠
• 1 x 清除 CMOS 按鈕
• 1 x BIOS Flashback 按鈕
• 1 x LAN (RJ45) 連接埠
• 1 x 線路輸出插孔（金色音訊插孔）
• 1 x 麥克風輸入插孔（金色音訊插孔）
• 1 x 光纖 S/PDIF 輸出連接埠
内部 I/O
• 1 x 24 針腳 ATX 電源接頭
• 1 x 8+8 針腳 ATX 12V 電源接頭
• 1 x 4 針腳 CPU_FAN 接頭（每接頭支援最大24W）*
• 1 x 4 針腳 AIO_PUMP 接頭（每接頭支援最大24W）*
• 3 x 4 針腳 SYS_FAN 接頭（每接頭支援最大24W）*
• 1 x NZXT RGB LED 接頭
* 共支援最高 5V/3A (15W) LED 條燈
• 2 x 5V RGB LED 接頭
* 共支援最高 5V/3A (15W) LED 條燈
• 2 x NZXT 8-pin PWM 接頭*
• 2 x USB 2.0 接頭（支援最多 4 個 USB 2.0 連接埠）
• 2 x USB 3.2 Gen 1 接頭（支援最多 4個 USB 3.2 Gen 1 連接埠）
• 1 x USB 3.2 Gen 2 接頭 （支援
USB Type-C）
• 1 x 前面板音訊接頭
• 1 x 電源按鈕
• 1 x 重開機按鈕
• 4 x LED指示燈
* CPU_FAN、AIO_PUMP、SYS_FAN1~3、NZXT_8-PIN1 和
NZXT_8-PIN2 支援風扇功率最高達 3A (36W)。
* CPU_FAN、SYS_FAN1~3 與 AIO_PUMP 可自動偵測使用的是
3-pin 或 4-pin 風扇。
作業系統
Microsoft® Windows
®
11/10 64 位元
外型規格
ATX 外型規格：12.0-in x 9.6-in/30.5 cm x 24.4 cm
系統需求
NZXT CAM 軟體需要在 Microsoft Windows® 11/10 作業系統
中執行。
NZXT CAM 可免費下載使用，某些功能需要具備有效的電子郵
件地址，並接受我們目前的服務條款，且需可使用的網際網路
連線。
BLOCK DIAGRAM
A1
A2
B1
B2
Populate
A2 First
1.
3.
2.
COMPONENTS & PORTS
COMPONENTES Y PUERTOS
COMPOSANTS ET PORTS
KOMPONENTEN UND ANSCHLÜSSE
COMPONENTES E PORTAS
구성품 & 포트
コンポーネント＆ポート
元件和連接埠
REAR I/O
1 .
HDMI port
2 .
Clear CMOS Button
3 .
BIOS Flashback
4 .
Wireless Antenna
5 . USB 2.0 BIOS Flashback port
6 .
USB 2.0
7 .
USB 3.2 Gen 2
8 .
RJ45 LAN port
9 .
USB 3.2 Gen 2 Type-C
10.
USB 3.2 Gen 1
11
.
Audio ports
A. Microphone
B. Line Out
C. Optical SPDIF Out Port
1 .
Port HDMI
2 .
Bouton Clear CMOS
3 .
Bouton BIOS Flashback
4 .
Antenne sans fil
5 .
Port de mise à jour du
BIOS USB 2.0
6 .
USB 2.0
7 .
USB 3.2 Gen 2
8 .
Port LAN RJ45
9 .
USB 3.2 Gen 2 Type-C
10.
USB 3.2 Gen1
11
.
Ports audio
A. Microphone
B. Sortie Ligne
C. Port de sortie optique
SPDIF
1 .
Porta HDMI
2 .
Botão Limpar CMOS
3 .
Botão BIOS Flashback
4 .
Antena sem fio
5 .
Porta de Flashback de
BIOS USB 2.0
6 .
USB 2.0
7 .
USB 3.2 Gen 2
8 .
Porta LAN RJ45
9 .
Portas de áudio
10.
USB 3.2 Gen 1
11
.
Portas de áudio
A. Microfone
B. Saída de Linha
C. Porta de Saída Óptica
SPDIF
1 .
HDMI™
2 .
CMOS クリアボタン
3 .
BIOS Flashback
4 .
ワイヤレス ア ンテナ
5 .
USB 2.0 BIOS
フラッシュ バックポート
6 .
USB 2.0 ポート
7 . USB 3.2 Gen 2 ポート
8 .
LAN（RJ45）ポート
9 .
USB 3.2 Gen 2 タイプC
10.
USB 3.2 Gen 1 ポート
11
.
オー ディオ ポート
A. マイク ロ フォン
B. ラインアウト
C. 光学
SPDIF出力 ポート
1 .
HDMI™
2 .
清除 CMOS 按鈕
3 .
BIOS Flashback 按鈕
4 .
無線天線
5 .
USB 2.0 BIOS 快閃回復埠
6 .
USB 2.0 連接埠
7 .
USB 3.2 Gen 2 連接埠
8 .
LAN (RJ45) 連接埠
9 .
USB 3.2 Gen 2 Type-C
10.
USB 3.2 Gen 1 連接埠
11
.
音訊連接埠
A. 麥克風
B. 線路輸出插孔
C. 光纖 SPDIF 輸出埠
1 .
HDMI Anschluss
2 .
CMOS-Schalter
3 .
BIOS-Flashback-Taste
4 .
Drahtlose Antenne 2x2
5 . USB 2.0 BIOS-Flashback-Port
6 .
USB 2.0
7 .
USB 3.2 Gen 2
8 .
RJ45-LAN-Anschluss
9 .
USB 3.2 Gen 2 Typ-C
10.
USB 3.2 Gen 1
11
.
Audio-Anschlüsse
A. Mikrofon
B. Line-Out
C. Optischer
SPDIF-Ausgangsport
1 .
HDMI 포트
2 .
CMOS 초기화 버튼
3 .
BIOS 플래시백 버튼
4 .
무선 안테나
5 . USB 2.0 BIOS 플래시백 포트
6 .
USB 2.0
7 . USB 3.2 Gen 2
8 .
RJ45 LAN 포트
9 .
USB 3.2 Gen 2 타입-C
10.
USB 3.2 Gen 1
11
.
오디오 포트
A. 마이크로폰
B. 라인 아웃
C. 광학 SPDIF 출력 포트
1 .
Puerto HDMI
2 .
Botón de vaciado de CMOS
3 .
Botón BIOS Flashback
4 .
Antena inalámbrica
5 .
Puerto de retroceso de
BIOS USB 2.0
6 .
USB 2.0
7 .
USB 3.2 Gen 2
8 .
Puerto LAN RJ45
9 .
USB 3.2 Gen 2 Tipo-C
10.
USB 3.2 Gen 1
11
.
Puertos de audio
A. Micrófono
B. Salida de línea
C. Puerto de salida óptica
SPDIF
The surface of the AM5 CPU has two notches and a golden triangle to assist in correctly lining up the CPU for placement within the socket.
La superficie de la CPU AM5 tiene dos muescas y un triángulo dorado para ayudar a alinear la CPU correctamente al colocarla en el zócalo.
Le processeur AM5 comporte deux encoches et un triangle doré pour aider à le positionner correctement dans son socket.
Zwei Kerben und das goldene Dreieck an der Oberfläche der AM5 CPU erleichtern die korrekte Ausrichtung und Platzierung im Sockel.
A superfície da CPU AM5 tem dois entalhes e um triângulo dourado para ajudar a alinhar corretamente a CPU para posicionamento no soquete.
AM5 CPU 표면에는 두 개의 홈과 금색 삼각형 표시가 있어 소켓 내에 CPU를 올바르게 설치할 수 있습니다.
AM5 CPU の表面には、CPU をソケットに正しく配置するための 2 つの切り欠きがあり、また金色の三角形が示されています。
AM5 CPU 的表面有兩個缺口和一個金色三角形，可協助 CPU 正確對齊以放入插槽。
The DIMM slots are located here. Please see the diagram for recommended memory configuration.
Las ranuras DIMM se encuentran aquí. Consulta el diagrama para ver la configuración de memoria recomendada.
Les slots DIMM sont situés ici. Consultez le diagramme pour découvrir la configuration de mémoire recommandée.
Die Position der DIMM-Steckplätze ist in der Abbildung markiert. Beachten Sie bitte das Diagramm zur empfohlenen Speicherkonfiguration.
As entradas DIMM estão localizadas aqui. Consulte o diagrama para a configuração de memória recomendada.
DIMM 슬롯은 이 곳에 위치하고 있습니다. 권장 메모리 구성은 도표를 참고하십시오.
DIMM スロットは、ここに挿入します。推奨されるメモリ構成については、この図を参照してください。
DIMM 插槽位於此處。請參見建議記憶體配置的示意圖。
1 . CPU Socket AMD Socket AM5 RyzenTM 9000, 8000 and 7000 Series Processors
2 . CPU_FAN 4-pin CPU fan connector
3 . AIO_PUMP 4-pin AIO pump connector
4 . NZXT_8-PIN1 & 2 NZXT 8-pin combo Header (Fan + RGB)
5 . NZXT RGB 5V 4-pin LED header supporting NZXT lighting accessories
6 . DIMM A1-B2 288-pin DDR5 memory slots
7 . SYS_FAN 1-3 4-pin fan connectors
8 . ATX_POWER 24-pin ATX power connector
9 . USB3G2C_1 Front panel USB 3.2 Gen 2 Type-C header
10 . USB3G1_0_1 & 2 Front panel USB 3.2 Gen 1 header
11 . SATA 1-4 Serial ATA 6Gbps connectors
12 . Front Panel Connecter Front panel switches and LED connectors
13 . Power Button Power Button
14 Reset Button Reset Button
15 . USB2_1-3 Front panel USB 2.0 headers
16 . 5V ARGB1-2 3-pin 5V LED header
17 . POST LEDs Boot status indicator
18 . FRONT_AUDIO Front panel audio connector
19 . PCIEX16_3 PCI Express p2-x16 Gen4 slot
20 . M2_3 M.2 Socket 3 with M key, supports type 2280 storage devices (Supports PCIE)
21 . PCIEX16_2 PCI Express p2-x16 Gen4 slot
22 . Battery CMOS Battery
23 . M2_2 M.2 Socket 2 with M key, supports type 2280 storage devices (Supports PCIE)
24 . PCIEX16_1 PCI Express p2-x16 Gen5 slot for GPU
25 . M2_1 M.2 Socket 1 with M key, supports type 2280 storage devices (Supports PCIE)
26 . ATX_12V 8+8-pin +12V power connector
1 .
Zócalo de CPU
Procesadores AMD Socket AM5 RyzenTM Series 9000, 8000 y 7000
2 .
CPU_FAN Conector para ventilador de la CPU de 4 patillas
3 .
AIO_PUMP Conector para bomba de AIO de 4 patillas
4 .
NZXT_8-PIN1 & 2 Conector combinado de 8 pines NZXT (ventilador + RGB)
5 .
NZXT RGB Encabezado LED de 4 pines y 5V compatible con accesorios de iluminación NZXT
6 .
DIMM A1-B2 Ranuras para memoria DDR5 de 288 patillas
7 .
SYS_FAN 1-3 Conectores para ventilador de 4 patillas
8 .
ATX_POWER Conector de alimentación ATX de 24 patillas
9 .
USB3G2C_1 Cabezal USB 3.2 Gen 2 Type-C del panel frontal
10 .
USB3G1_0_1 & 2 Cabezal USB 3.2 Gen 1 del panel frontal
11 .
SATA 1-4 Conectores Serial ATA de 6 Gbps
12 .
Conectores del panel frontal Conectores LED e interruptores del panel frontal
13 .
Botón de encendido Botón de encendido
14
Botón de restablecimiento Botón de restablecimiento
15 .
USB2_1-3 Cabezales USB 2.0 del panel frontal
16 .
5V ARGB1-2 Cabezal para LED de 3 patillas
17 .
LED de Auto-Prueba de Arranque (POST) Indicador del estado de arranque
18 .
FRONT_AUDIO Conector de audio del panel frontal
19 .
PCIEX16_3 Ranura de PCI Express p2-x16 de 4ª generación
20 . M2_3
Toma M.2 de 3.ª generación con M Key, compatible con dispositivos de almacenamiento tipo 2280
(compatible con modo PCIE)
21 .
PCIEX16_2 Ranura de PCI Express p2-x16 de 4ª generación
22 .
Battery Batería
23 . M2_2
Toma M.2 de 2.ª generación con M Key, compatible con dispositivos de almacenamiento tipo 2280
(compatible con modo PCIE)
24 .
PCIEX16_1 Ranura de PCI Express p2-x16 de 5ª generación para GPU
25 . M2_1
Toma M.2 de 1.ª generación con M Key, compatible con dispositivos de almacenamiento tipo 2280
(compatible con modo PCIE)
26 .
ATX_12V Conector de alimentación de +12 V y 8+8 patillas
1 .
Socket pour processeur
Processeurs AMD Socket AM5 RyzenTM séries 9000, 8000 et 7000
2 .
CPU_FAN Connecteur à 4 broches pour le ventilateur du processeur
3 .
AIO_PUMP Connecteur à 4 broches pour la pompe AIO
4 .
NZXT_8-PIN1 & 2 Connecteur combiné 8 broches NZXT (ventilateur + RGB)
5 .
NZXT RGB En-tête LED 4 broches 5V prenant en charge les accessoires d'éclairage NZXT
6 .
DIMM A1-B2 Slots pour carte mémoire DDR5 à 288 broches
7 .
SYS_FAN 1-3 Connecteurs de ventilateur à 4 broches
8 .
ATX_POWER Connecteur d'alimentation ATX à 24 broches
9 .
USB3G2C_1 Tête de bande USB 3.2 Gen 2 Type C pour panneau avant
10 .
USB3G1_0_1 & 2 Tête de bande USB 3.2 Gen 1 pour panneau avant
11 .
SATA 1-4 Connecteur Serial ATA 6 Gbit/s
12 .
Connecteurs panneau avant Interrupteurs et connecteurs LED du panneau avant
13 .
Bouton d'alimentation Bouton d'alimentation
14
Bouton de réinitialisation Bouton de réinitialisation
15 .
USB2_1-3 Têtes de bande USB 2.0 pour panneau avant
16 .
5V ARGB1-2 Tête de bande LED à 3 broches
17 .
Afficheur LED Indicateur de démarrage
18 .
FRONT_AUDIO Connecteur audio pour panneau avant
19 .
PCIEX16_3 Slot PCI Express p2-x16 Gen4
20 .
M2_3 Socket M.2 Gen3 avec M Key, prend en charge les dispositifs de stockage de type 2280 (prend en charge les mode PCIe)
21 .
PCIEX16_2 Slot PCI Express p2-x16 Gen4
22 .
Battery Battery
23 .
M2_2 Socket M.2 Gen2 avec M Key, prend en charge les dispositifs de stockage de type 2280 (prend en charge les mode PCIe)
24 .
PCIEX16_1 Slot PCI Express p2-x16 Gen5 pour processeur graphique
25 .
M2_1 Socket M.2 Gen1 avec M Key, prend en charge les dispositifs de stockage de type 2280 (prend en charge les mode PCIe)
26 .
ATX_12V Connecteur d'alimentation +12V à 8+8 broches
1 .
Soquete de CPU
Processadores AMD Socket AM5 RyzenTM das Séries 9000, 8000 e 7000
2 .
CPU_FAN Conector de ventilador da CPU de 4 pinos
3 .
AIO_PUMP Conector de bomba AIO de 4 pinos
4 .
NZXT_8-PIN1 & 2 Cabeçalho combinado de 8 pinos NZXT (Ventoinha + RGB)
5 .
NZXT RGB Conector LED de 4 pinos 5V compatível com acessórios de iluminação NZXT
6 .
DIMM A1-B2 Entrada de memória DDR5 de 288 pinos
7 .
SYS_FAN 1-3 Conectores do ventilador de 4 pinos
8 .
ATX_POWER Conector de energia ATX de 24 pinos
9 .
USB3G2C_1 Cabeçote tipo C USB 3.2 Gen 2 no painel frontal
10 .
USB3G1_0_1 & 2 Cabeçote USB 3.2 Gen 1 no painel frontal
11 .
SATA 1-4 Conectores seriais ATA 6Gbps
12 .
Conectores do painel frontal Interruptores do painel frontal e conectores LED
13 .
Botão Liga/Desliga Botão Liga/Desliga
14
Botão Redefinir Botão Redefinir
15 .
USB2_1-3 Cabeçotes USB 2.0 no painel frontal
16 .
5V ARGB1-2 Cabeçote LED 5 V de 3 pinos
17 .
LEDs de coluna Indicador de status de inicialização
18 .
FRONT_AUDIO Conector de áudio do painel frontal
19 .
PCIEX16_3 Entrada para PCI Express p2-x16 Gen4
20 .
M2_3 Soquete 3 M.2 com chave M, oferece suporte para dispositivos de armazenamento tipo 2280 (suporte para PCIE)
21 .
PCIEX16_2 Entrada para PCI Express p2-x16 Gen4
22 .
Bateria Bateria CMOS
23 .
M2_2 Soquete 2 M.2 com chave M, oferece suporte para dispositivos de armazenamento tipo 2280 (suporte para PCIE)
24 .
PCIEX16_1 Entrada para PCI Express p2-x16 Gen5 para GPU
25 .
M2_1 Soquete 2 M.2 com chave M, oferece suporte para dispositivos de armazenamento tipo 2280 (suporte para PCIE)
26 .
ATX_12V Conectores de energia de +12V de 8+8 pinos
1 .
CPU-Sockel
AMD-Sockel AM5 RyzenTM 9000-, 8000- und 7000-Serie Prozessoren
2 .
CPU_FAN 4-poliger CPU-Lüfteranschluss
3 .
AIO_PUMP 4-poliger AIO-Pumpenanschluss
4 .
NZXT_8-PIN1 & 2 NZXT 8-poliger Kombi-Anschluss (Lüfter + RGB)
5 .
NZXT RGB 5V 4-poliger LED-Anschluss unterstützt NZXT-Beleuchtungszubehör
6 .
DIMM A1-B2 288-Pin DDR5-Steckplätze
7 .
SYS_FAN 1-3 4-polige Lüfteranschlüsse
8 .
ATX_POWER 24-poliger ATX-Stromanschluss
9 .
USB3G2C_1 USB 3.2 Gen 2 Type C-Header an der Vorderseite
10 .
USB3G1_0_1 & 2 USB 3.2 Gen 1-Header an der Vorderseite
11 .
SATA 1-4 Serielle SATA-Anschlüsse 6 Gb/s
12 .
Anschlüsse an der Vorderseite Schalter und LED-Anschlüsse an der Vorderseite
13 .
Netzschalter Netzschalter
14
Reset-Taste Reset-Taste
15 .
USB2_1-3 USB 2.0-Header an der Vorderseite
16 .
5V ARGB1-2 3-poliger LED-Header
17 .
POST-LEDs Bootstatus-Anzeige
18 .
FRONT_AUDIO Audioanschluss an der Vorderseite
19 .
PCIEX16_3 PCI-Express x16 Gen4-Steckplatz
20 .
M2_3 M.2 Sockel 3 mit Taste M, unterstützt Speichergeräte der Typen 2280 (Unterstützt PCIE- Modus)
21 .
PCIEX16_2 PCI-Express x16 Gen4-Steckplatz
22 .
Battery Batterie
23 .
M2_2 M.2 Sockel 2 mit Taste M, unterstützt Speichergeräte der Typen 2280 (Unterstützt PCIE- Modus)
24 .
PCIEX16_1 PCI-Express p2-x16 Gen5-Steckplatz für GPU
25 .
M2_1 M.2 Sockel 1 mit Taste M, unterstützt Speichergeräte der Typen 2280 (Unterstützt PCIE- Modus)
26 .
ATX_12V 8+8-poliger 12V-Stromanschluss
1 .
CPU 소켓
AMD 소켓 AM5 RyzenTM 9000, 8000 및 7000 시리즈 프로세서
2 .
CPU_FAN 4핀 CPU 팬 커넥터
3 .
AIO_PUMP 4핀 AIO 펌프 커넥터
4 .
NZXT_8-PIN1 & 2 NZXT 8핀 콤보 헤더 (팬 + RGB)
5 .
NZXT RGB 5V 4핀 LED 헤더는 NZXT 조명 액세서리를 지원합니다
6 .
DIMM A1-B2 288핀 DDR5 메모리 슬롯
7 .
SYS_FAN 1-3 4핀 팬 커넥터
8 .
ATX_POWER 24핀 ATX 전원 커넥터
9 .
USB3G2C_1 전면 패널 USB 3.2 Gen 2 Type-C 헤더
10 .
USB3G1_0_1 & 2 전면 패널 USB 3.2 Gen 1 헤더
11 .
SATA 1-4 시리얼 ATA 6Gbps 커넥터
12 .
전면 패널 커넥터 전면 패널 스위치 및 LED 커넥터
13 .
전원 버튼 전원 버튼
14
리셋 버튼 리셋 버튼
15 .
USB2_1-3 전면 패널 USB 2.0 헤더
16 .
5V ARGB1-2 3핀 5V LED 헤더
17 .
POST LEDs 부팅 상태 표시기
18 .
FRONT_AUDIO 전면 패널 오디오 커넥터
19 .
PCIEX16_3 PCI Express p2-x16 Gen4 슬롯
20 .
M2_3 M 키가 있는 M.2 소켓 3, 타입 2280 저장 장치 지원(PCIE 지원)
21 .
PCIEX16_2 PCI Express p2-x16 Gen4 슬롯
22 .
배터리 CMOS 배터리
23 .
M2_2 M 키가 있는 M.2 소켓 2, 타입 2280 저장 장치 지원(PCIE 지원)
24 .
PCIEX16_1 GPU용 PCI Express p2-x16 Gen5 슬롯
25 .
M2_1 M 키가 있는 M.2 소켓 1, 타입 2280 저장 장치 지원(PCIE 지원)
26 .
ATX_12V 8+8핀 +12V 전원 커넥터
1
25
24
23
22
21
20
6
8
9
11
10
12
26 2 3 4 5
18 16 15 7 4 14 13
1 2
4
3 9
7
8 106
C
B
11
A
CPU SOCKET DIMM SLOTS
1
2
COVERS
CUBIERTAS
CACHES
ABDECKUNGEN
TAMPAS
커버
カバー
外蓋
There are three M.2 slots on the N7 B850 motherboard. You will need to remove the cover pieces prior to installation.
The topmost slot includes a heat spreader.
Hay tres ranuras M.2 en la placa base N7 B850. Deberá quitar las piezas de la cubierta antes de la instalación. La ranura superior incluye un
disipador de calor. Por favor, siga las instrucciones para instalar su unidad M.2.
Hay tres ranuras M.2 en la placa base N7 B850. Deberá quitar las piezas de la cubierta antes de la instalación. La ranura superior incluye un
disipador de calor. Por favor, siga las instrucciones para instalar su unidad M.2.
Es gibt drei M.2-Steckplätze auf dem N7 B850-Motherboard. Sie müssen die Abdeckungen vor der Installation entfernen. Der oberste
Steckplatz enthält einen Wärmeverteiler. Bitte befolgen Sie die Anweisungen, um Ihr M.2-Laufwerk zu installieren.
Existem três slots M.2 na placa-mãe N7 B850. Você precisará remover as peças de cobertura antes da instalação. O slot superior inclui um
dissipador de calor. Por favor, siga as instruções para instalar seu drive M.2.
N7 B850 메인보드에는 M.2 슬롯이 세 개 있습니다. 설치 전에 덮개를 제거해야 합니다. 가장 위의 슬롯에는 히트 스프레더가 포함되어 있습니다. M.2 드라
이브 설치 지침을 따르십시오.
N7 B850マザーボードには3つのM.2スロットがあります。取り付け前にカバーを取り外す必要があります。一番上のスロットにはヒートスプレッダーが含まれてい
ます。M.2ドライブを取り付けるための指示に従ってください。
N7 B850 主機板上有三個 M.2 插槽。在安裝之前，您需要先移除蓋板。最上面的插槽包含一個散熱片。請按照說明安裝您的 M.2 硬碟。
M.2 SLOTS FOR STORAGE
1 .
CPU とソケ ット
AMDソケ ットAM5 RyzenTM 9000、8000、7000シリーズ プ ロセッサ ー
2 .
CPU_FAN 4
ピン CPU ファン コ ネクタ
3 .
AIO_PUMP 4 ピン AIO ポンプコネクタ
4 .
NZXT_8-PIN1 & 2 NZXT 8ピ ン 複 合 コ ネ ク タ（ フ ァ ン + RGB）
5 .
NZXT RGB 5V 4ピンLEDヘッダー、NZXT照明アクセサリー対応
6 .
DIMM A1-B2 288 ピン DDR5 メモ リス ロ ット
7 .
SYS_FAN 1-3 4
ピ ン ファン コ ネクタ
8 .
ATX_POWER 24 ピン ATX 電 源コネクタ
9 .
USB3G2C_1 USB 3.2 Gen2 フ ロ ン ト パ ネ ル ヘ ッ ダ ー（ USB Type-C 用）
10 .
USB3G1_0_1 & 2 フロントパ ネル USB 3.2 第 1 世 代 ヘッダー
11 .
SATA 1-4 シリアル ATA 6 Gbps コネクタ
12 .
フロントパ ネルコネクタ フロントパネルスイッチおよび
LED コネクタ
13 .
電源ボタン 電源ボタン
14
リセ ットボ タン リセ ットボタン
15 .
USB2_1-3 フロントパ ネ ル USB 2.0 ヘッダー
16 .
5V ARGB1-2 3
ピン LED ヘッダー
17 .
POST LED ステータスインジケーターの起動
18 .
FRONT_AUDIO フロントパネルオーディオコネクタ
19 .
PCIEX16_3 PCI Express p2-x16 第 4 世 代 ス ロット
20 .
M2_3 M Key 付き M.2 Socket 3 は 、タ イ プ 2280 ストレージデバイスをサポートします（PCIE モードの サ ポート）
21 .
PCIEX16_2 PCI Express p2-x16
第 4 世 代 スロット
22 .
バッテリ バッテリ
23 .
M2_2 M Key 付き M.2 Socket 2 は 、タ イ プ 2280 ストレージデバイスをサポートします（PCIE モードの サ ポート）
24 .
PCIEX16_1 PCI Express p2-x16 第 5 世 代 スロット、GPU 用
25 .
M2_1 M Key 付き M.2 Socket 1 は 、タ イ プ 2280 ストレージデバイスをサポートします（PCIE モ ード の サ ポート）
26 .
ATX_12V 8+8 ピン +12V 電 源コネクタ
1 .
CPU 插槽
AMD 插槽 AM5 RyzenTM 9000、8000 和 7000 系列處理器
2 .
CPU_FAN 4 針腳 CPU 風扇接頭
3 .
AIO_PUMP 4 針腳 AIO 泵浦接頭
4 .
NZXT_8-PIN1 & 2 NZXT 8針複合連接器（風扇 + RGB）
5 .
NZXT RGB 5V 4針LED接頭支援NZXT照明配件
6 .
DIMM A1-B2 288 針腳 DDR5 記憶體插槽
7 .
SYS_FAN 1-3 4 針腳風扇接頭
8 .
ATX_POWER 24 針腳 ATX 電源接頭
9 .
USB3G2C_1 前面板 USB 3.2 Gen 2 Type C接頭
10 .
USB3G1_0_1 & 2 前面板 USB 3.2 Gen 1 接頭
11 .
SATA 1-4 SATA 6Gbps 接頭
12 .
前面板接頭 前面板開關和 LED 接頭
13 .
電源按鈕 電源按鈕
14
重開機按鈕 重開機按鈕
15 .
USB2_1-3 前面板 USB 2.0 接頭
16 .
5V ARGB1-2 3 針腳 LED 接頭
17 .
POST LED 開機狀態指示燈
18 .
FRONT_AUDIO 前面板音訊接頭
19 .
PCIEX16_3 PCI Express p2-x16 Gen4 插槽
20 .
M2_3 M key M.2 插槽 3，支 援 type 2280 儲存裝置 (支援 PCIE 模式)
21 .
PCIEX16_2 PCI Express p2-x16 Gen4 插槽
22 .
電池 電池
23 .
M2_2 M key M.2 插槽 2，支 援 type 2280 儲存裝置 (支援 PCIE 模式)
24 .
PCIEX16_1 用於 GPU 的 PCI Express p2-x16 Gen5 插槽
25 .
M2_1 M key M.2 插槽 1，支 援 type 2280 儲存裝置 (支援 PCIE 模式)
26 .
ATX_12V 8+8 針腳 +12V 電源接頭
17
19
7
5
4. 5. 6.
1. 2. 3.
1.
1.
1.
1.
2.
2.
2.
2.
15G062490000AK
Produkspesifikasjoner
| Merke: | NZXT |
| Kategori: | Hovedkort |
| Modell: | N7 B850 |
Trenger du hjelp?
Hvis du trenger hjelp med NZXT N7 B850 still et spørsmål nedenfor, og andre brukere vil svare deg
Hovedkort NZXT Manualer
3 Oktober 2025
Hovedkort Manualer
Nyeste Hovedkort Manualer
28 September 2025
28 September 2025
28 September 2025
27 September 2025
27 September 2025
27 September 2025
14 September 2025
13 September 2025
9 September 2025
9 September 2025
