Side 1/4
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
POLSKI/ENGLISH
Kod / code: AWT468, AWT682, AWT8161820, AWT8172430
Nazwa/ Name: TRZ 40/U1/U2, TRZ 60/U1/U2, TRZ 80/U1/U2/U3*
IU-TRAFO TRZ
Wydanie: 12 z dnia 06.06.2024
Zastępuje wydanie: 11 z dnia 11.04.2019
* -/U1/U2,U3= napięcie wtórne
* -/U1/U2,U3=secondary voltage
PL
1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.
Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej.
W celu zachowania wymaganej klasy szczelności (IP43) transformator należy montować w pozycji
pionowej zgodnie z rysunkiem rys.1 /rys.2.

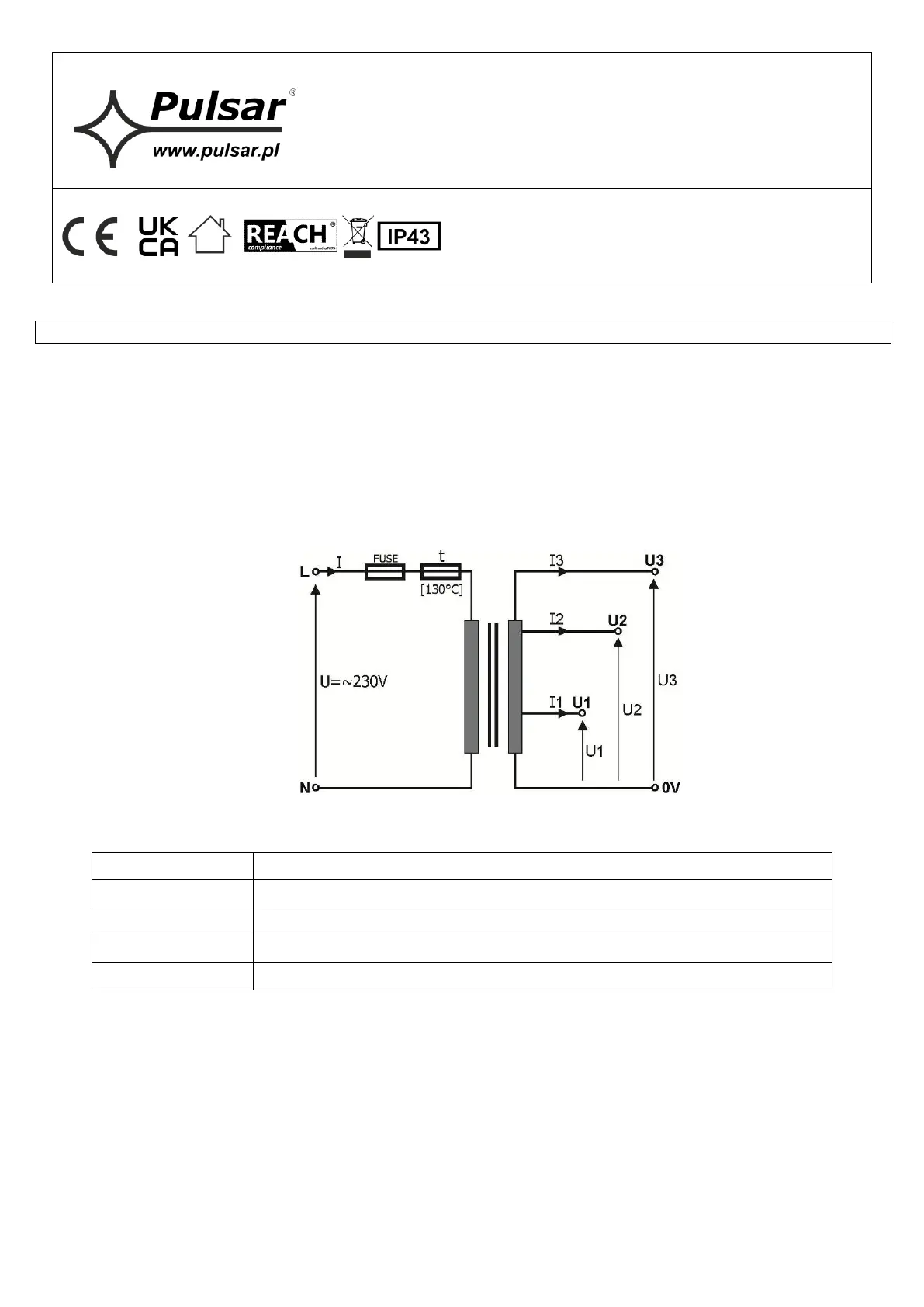

1.2. Schemat elektryczny.
1.3. Opis złącz i elementów transformatora.
Element
Opis
L-N
złącze uzwojenia pierwotnego, zasilania ~230 V
COM-U1-U2-U3
złącze uzwojenia wtórnego, napięcia wyjściowe
FUSE
bezpiecznik topikowy w obwodzie zasilania (~230 V)
t
bezpiecznik termiczny 130
°
C (niepowracalny)
2. Montaż.
Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V oraz
instalacje niskonapięciowe.
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
W celu zachowania wymaganej klasy szczelności (IP43) transformator należy montować w pozycji pionowej
zgodnie z rysunkiem rys.1 /rys.2.
