XB5ppp
www.schneider-electric.com
MFR47835 01
02 - 2019
1/2

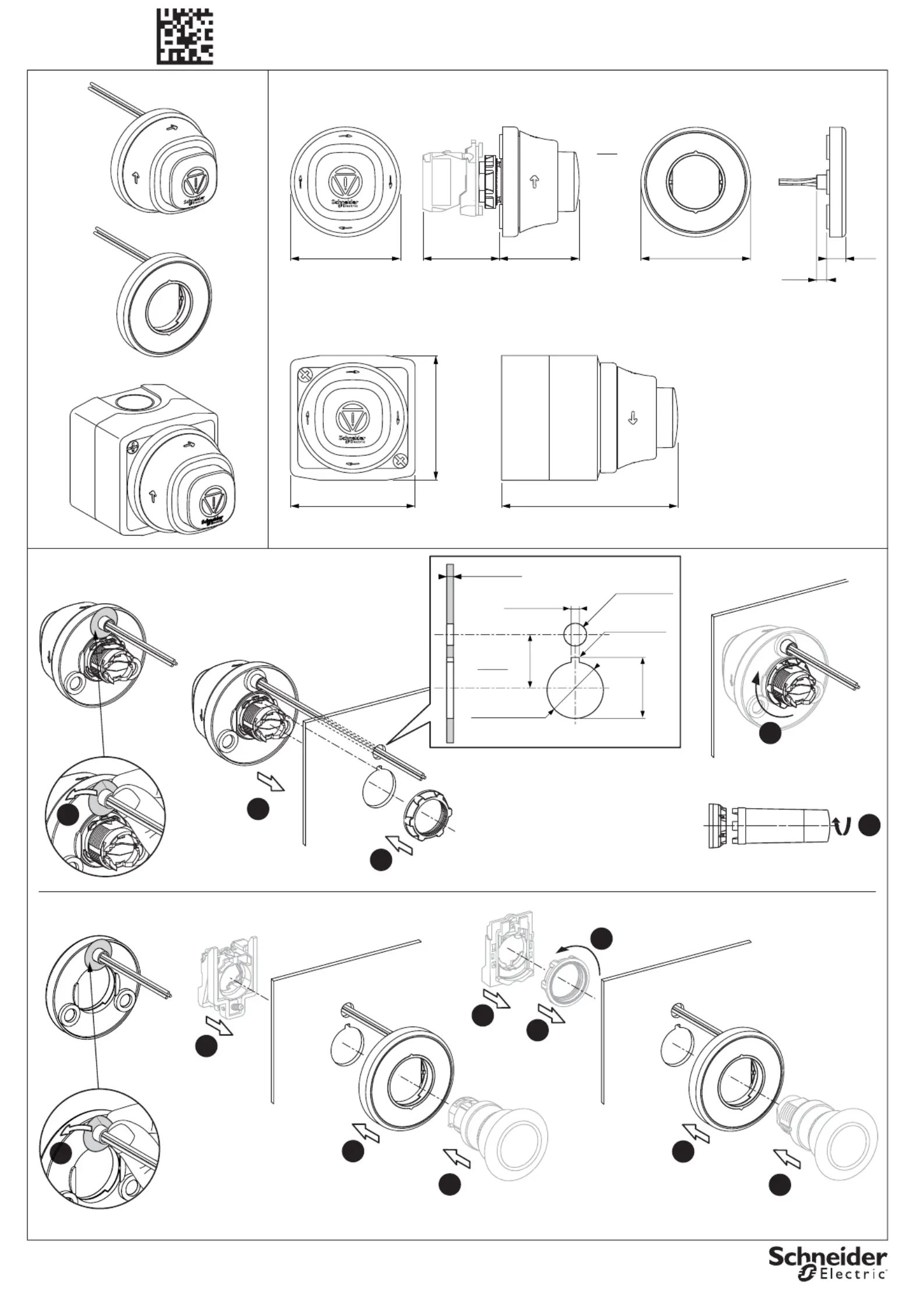

Dimensions / Dimensions / Dimensiones
Ø60
Ø2.36
0.37
Ø60
Ø2.36
0.26
mm
in
96
3.78
68
2.68
68
2.68
XALKppp
ZB5AS84Wppp pppppZBY9W
ZB5AS84Wppp
ZBY9Wppppp
XALKppp
XALKppppppppp
42
1.65
43
1.69
Mounting / Montage / Montaje
2
3
ZB5 AZ905
2,2 Nm±0,2 / 19.5 lb-in±1.8
Ø22.3
Ø9
*
*
Ø0.35
24.1
22 ±0.2
0.87 ±0.008
max R0.8
For IP X9 applications, the max
recommendation dimension of hole is Ø9 mm.
Pour des applications IP X9, la dimension
maximale recommandée du trou est Ø9 mm.
Para aplicaciones IP X9, la dimensión máxima
recomendada del oricio es Ø9 mm.
max R0.031
+0.2
0
0.126
+0.008
0
+0.4
0
0.95 +0.016
0
+0.4
0
Ø0.88
+0.016
0
1...6
0.04...0.24
mm
in
+1
+0.04
-0.02
ZB5AS84Wppp
ZBY9Wppppp
XB4
2
3
4
XB5
2
3
6
4
5
4
4
1
1
XB5ppp
www.schneider-electric.com
MFR47835 01
02 - 2019
2/2
Wire dimensions:
AWG 24, nominal diameter 0.05 in
Dimensions des câbles :
AWG 24, diamètre nominal 1.3 mm
Dimensiones de los cables :
AWG 24, diámetro nominal 1.3 mm

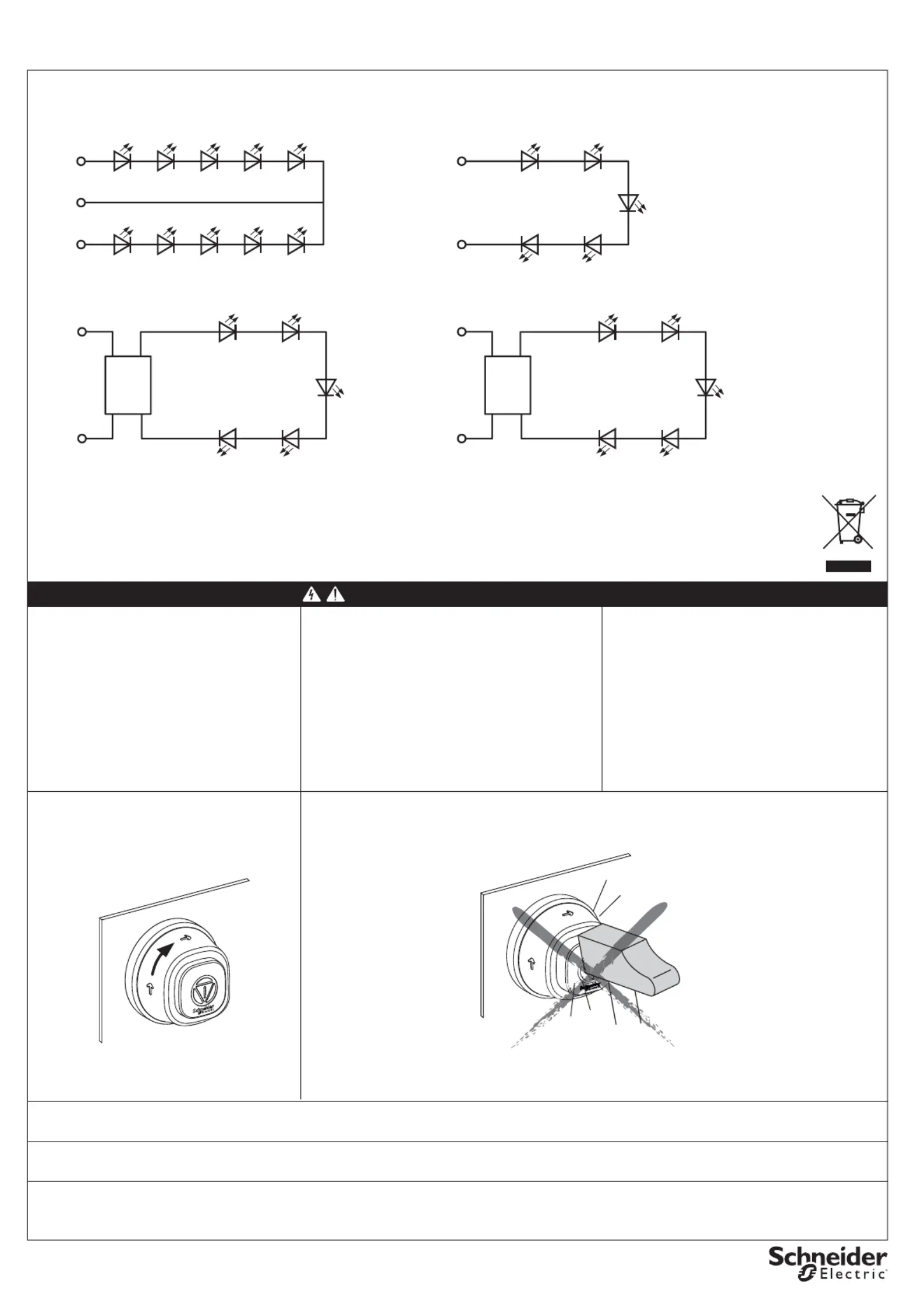

Wiring diagram / Schéma de câblage / Diagrama de conexión
Release the Emergency Stop
Déverrouillage de l'arrêt d'urgence
Desbloqueo de la parada de emergencia
Electrical equipment should be installed, operated, serviced, and maintained only by qualied personnel.
No responsibility is assumed by Schneider Electric for any consequences arising out of the use of this material.
Les équipements électriques doivent être installés, exploités et entretenus par un personnel qualié.
Schneider Electric n'assume aucune responsabilité des conséquences éventuelles découlant de l'utilisation de cette documentation.
Solamente el personal especializado deberá instalar, hacer funcionar y prestar servicios de mantenimiento al equipo eléctrico.
Schneider Electric no asume responsabilidad alguna por las consecuencias emergentes de la utilización de este material.
p Disconnect all power before servicing
equipment.
p Use only the specied voltage when
operating this equipment and any
associated products.
Failure to follow these instructions
will result in death or serious injury.
HAZARD OF ELECTRIC SHOCK,
EXPLOSION OR ARC FLASH
p Coupez toute alimentation avant de
travailler sur cet équipement.
p Nutilisez que les tensions indiquées pour
faire fonctionner cet équipement et les
produits associés.
Le non-respect de ces instructions
provoquera la mort ou des blessures
graves.
RISQUE DELECTROCUTION,
DEXPLOSION OU DARC ELECTRIQUE
p Desconecte toda alimentación antes de
realizar el servicio.
p Aplique sólo la tensión especicada
cuando utilice este equipo y los productos
asociados.
Si no se siguen estas instrucciones
provocará lesiones graves o incluso
la muerte.
RIESGO DE ELECTROCUCIÓN,
EXPLOSIÓN O ARCO ELÉCTRICO
DANGER / DANGER / PELIGRO
24V AC/DC
RDBKWH
24V AC/DC
RDBK
230V AC
RDBK
120V AC
RDBK
©
2018 Schneider Electric. All Rights Reserved.

Produkspesifikasjoner

Merke: Schneider
Kategori: Ikke kategorisert
Modell: ZBY9W3B230
Vekt: 31 g
Bredde: 9.3 mm
Dybde: 60 mm
Strømkildetype: AC, DC
Sertifisering: CSA C22.2 No 14\nEN / IEC 60947-5-1\nEN / IEC 60947-5-4\nUL 508\nEN / IEC 60947-1\nJIS C8201-5-1\nJIS C8201-1\nUL\nCSA
Antall per pakke: 1 stykker
Driftsspenning: 24 V
AC-inngangsfrekvens: 50 - 60 Hz
Driftstemperatur (T-T): -40 - 55 °C
Oppbevaringstemperaturomåde (Celsius): -40 - 70 °C
Bærekraftsertifikater: RoHS
Modell/Type: Fiksert
Kroppsmateriale: Plast
Lampetype: LED
Internasjonal beskyttelses (IP)-kode: IP66, IP67, IP69, IP69K
Antall medfølgende produkter: 1 stykker
Diffuser farge: Rød/hvit
