HERSTELLERINFORMATION
Sehr geehrter Kunde,
sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen kontak-
tieren Sie bitte unseren technischen Support.
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: +49 (0) 9101 702-299
www.schwaiger.de
info@schwaiger.de
Geschäftszeiten:
Montag bis Donnerstag: 08:00 - 17:00 Uhr
Freitag: 08:00 - 14:30 Uhr
3
Inhaltsverzeichnis
WARNUNG 4 ...................................................................
Sicherheitshinweise 4 .............................................................
Benötigtes Werkzeug 4 ...........................................................
Paketinhalt 5 ....................................................................
Trennen der Adapterplatte ........................................................ 9
Montage an der Holzwand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Montage an der Steinwand 8 .......................................................
Installieren der Adapterplatte ...................................................... 9
Installieren des Displays 10 ........................................................
Wartung 12 .....................................................................
Technische Daten 13 .............................................................
4
WARNUNG
• BeginnenSiemitderInstallationdesProduktserst,nachdemSiedieAnweisungenundWarnun-
gen in dieser Installationsanleitung gelesen und verstanden haben. Falls Sie irgendwelche Fragen
zu einer Anweisung oder Warnung haben, nehmen Sie bitte Kontakt mit Ihrem ndler vor Ort auf.
• BittebeachtenSiebezüglichdeserforderlichenAbstandsvonderWanddieEmpfehlunginder
Installationsanleitung, um das Risiko von Sachschäden zu vermeiden.
• DiesesProduktsolltenurvoneinerPersonmitgutenmechanischenhigkeitenundgrundleg-
endenErfahrungenimHinblickaufGebäudekonstruktioninstalliertwerden.
• StellenSiesicher,dassdieStützächedaskombinierteGewichtallerGeräte,angebrachterHard-
ware und Komponenten sicher trägt.
• ÜberschreitenSieniemalsdiemaximaleTragfähigkeit.
• StellenSiebeiMontageinWandpfostenausHolzsicher,dassdieBefestigungsschraubeninder
Mitte der Pfosten verankert sind. Die Verwendung eines Auf-Stoß-Balkensuchers wird dringend
empfohlen.
• SetzenSieimmereinen Helferodereinemechanische Hebevorrichtungein, umGeräte sicher
anzuheben und zu positionieren.
• ZiehenSieSchraubenfestan,ohnediesejedochzuüberdrehen.EinÜberdrehenkanndieKom-
ponenten beschädigen, wodurch deren Haltekraft erheblich reduziert wird.
• Dieses Produkt ist nur zur Verwendung in Innenräumen vorgesehen. Eine Verwendung des
Produkts im Freien könnte zu Produktversagen und Personenschäden führen.
Sicherheitshinweise
WennSieZweifelaneinersicherenMontagehaben,lassenSiediesevoneinemqualiziertenFach-
mann ausführen.
SCHWAIGERkannnichtfürSchädenoderVerletzungenverantwortlichgemachtwerden,diedurch
falsche Montage oder nicht bestimmungsgemäßen Gebrauch verursacht wurden.
Beachte: Das mitgelieferte Befestigungsmaterial ist nur für massive Wandkonstruktionen geeignet.
Wenn Sie sich nicht über die Beschaffenheit der vorhandenen Wand im Klaren sind, konsultieren Sie
einenFachmann.DasmitgelieferteZubehöristnichtfürStahlgeeignet.
Benötigtes Werkzeug
Kreuzschlitzschraubendreher
Bohrmaschine, 4,5 mm Holzbohrer und 10 mm Mauerbohrer
Markierungsstift
Hammer
5
Wichtig:
Beginnen Sie mit der Installation des Produkts erst, nachdem Sie die Anweisungen und War-
nungen in dieser Installationsanleitung gelesen und verstanden haben. Falls Sie irgendwelche
Fragen zu einer Anweisung oder Warnung haben, nehmen Sie bitte Kontakt mit Ihrem Händler
vor Ort auf.

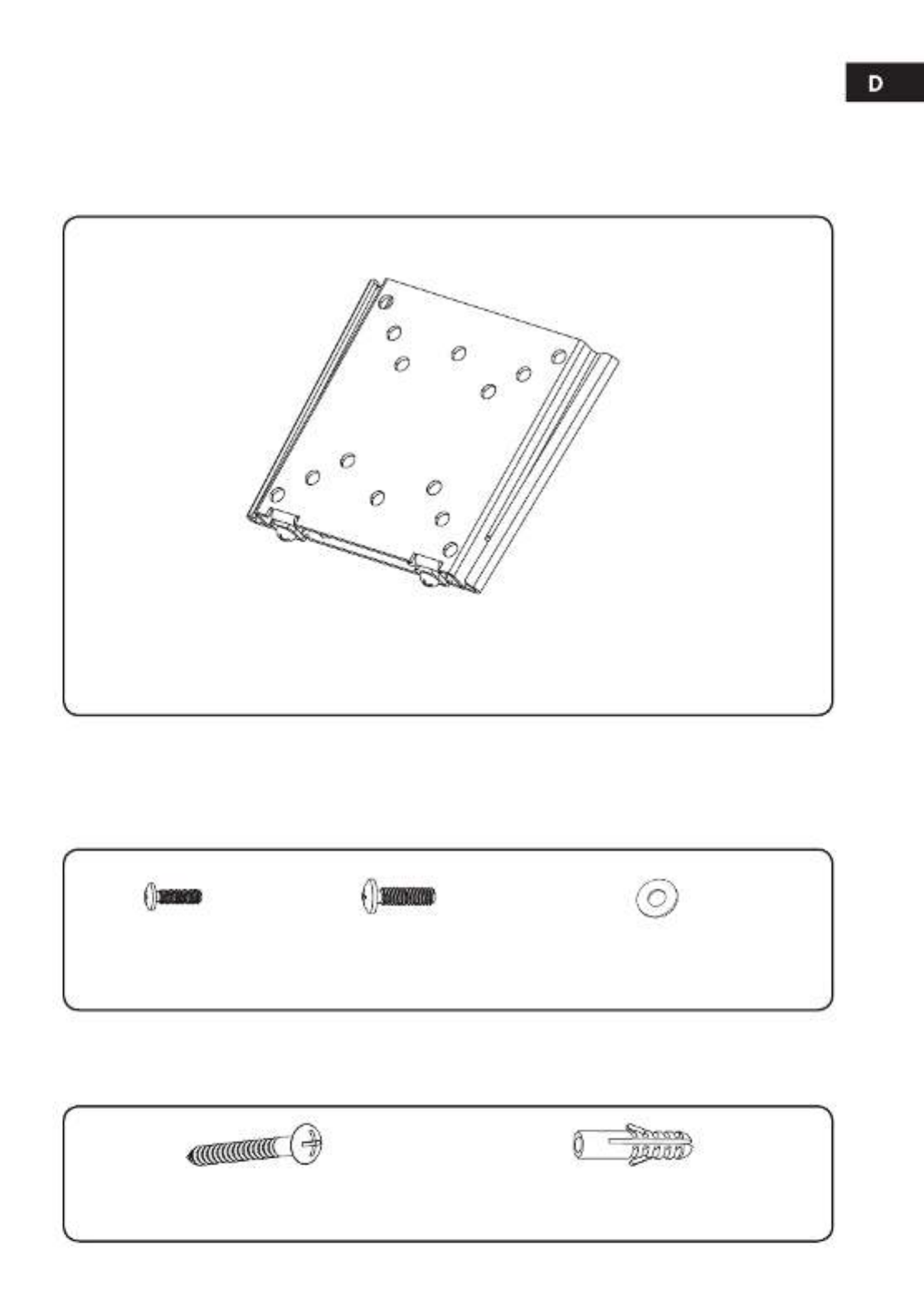

Paket M
Paket W
M4x14 (4x)
M-A
D5 Unterlegscheiben (4x)
M-C
ST5,5 x 50
Schlüsselschraube (2x)
W-A
Dübel (2x)
W-B
M5x14 (4x)
M-B
Adapterplatte (1x)
A
6

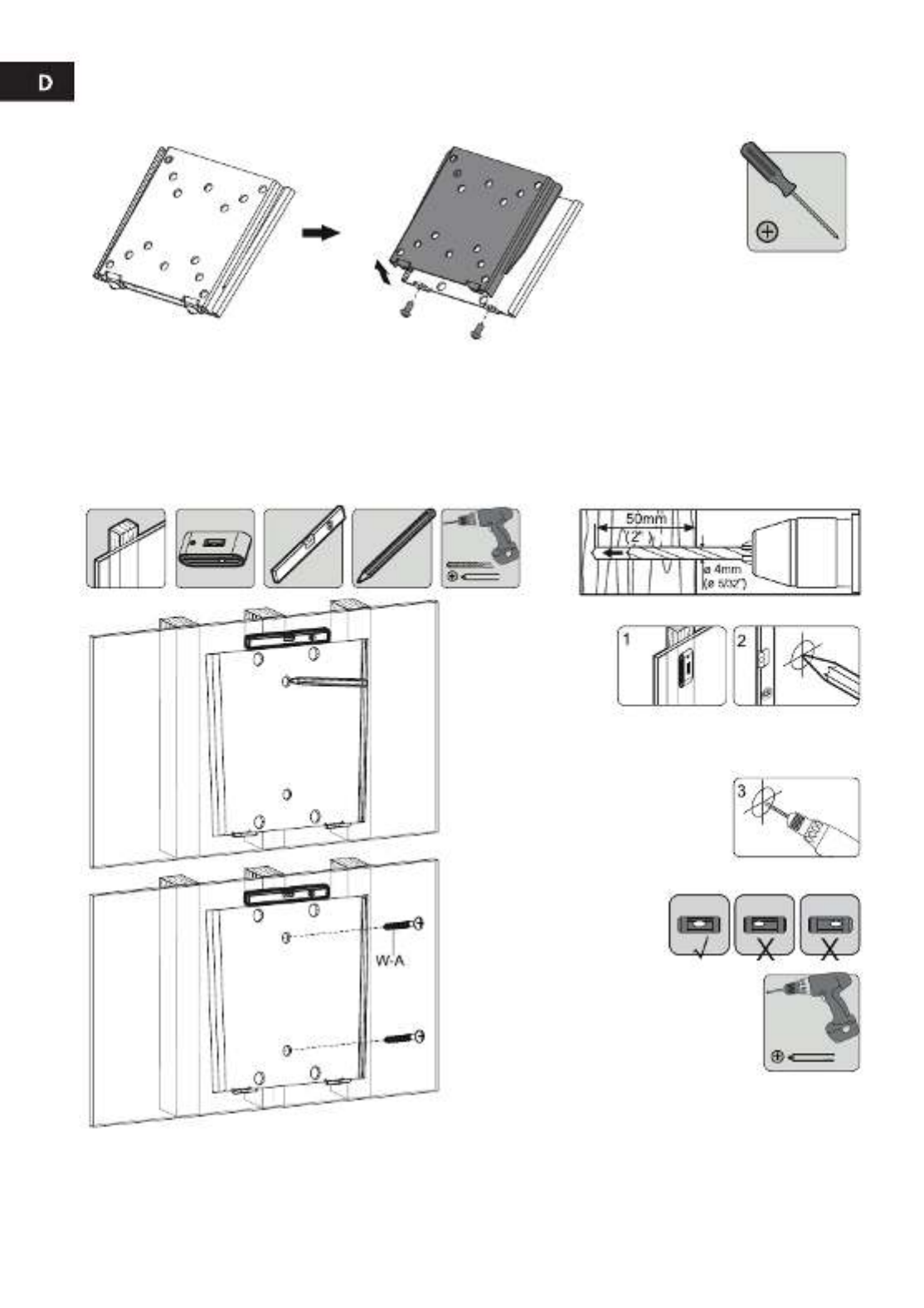

1. Trennen der Adapterplatte
Drehen Sie die Schrauben
(W-A) in die Wand ein.
Finden und markieren
Sie die exakte Position
der Befestigungslöcher.
Benutzen Sie das angegebene
Werkzeug, um die Schrauben auf
der Rückseite der Adapterplatte von
der Wandhalterung zu trennen.
Löcher vorbohren.
2.1 Montage an der Holzwand
8
2.2 Montage an der Steinwand
WARNUNG
• Stellen Siebei der Montage derWandhalterung anPorenbetonstein sicher,dassfür die Dübel
in dem Loch mindestens 1-3/8 tatsächliche Betonstärke vorhanden sind. Bohren Sie nicht in
Mörtelfugen! Stellen Sie sicher, in einen soliden Teil des Steins zu bohren, im Allgemeinen mind-
estens 2,5 cm von der Seite des Steins entfernt. Anstelle einer Schlagbohrmaschine wird zum
Bohren des Lochs eine Bohrmaschine mit langsamen Lauf empfohlen, um zu verhindern, dass
das Loch hinten ausbricht, wenn Sie auf ein Loch oder einen Hohlraum treffen.
• Der Installateurmuss sicherstellen,dassdie Stützäche daskombinierteGewichtallerGeräte,
angebrachter Hardware und Komponenten sicher trägt.
• VerwendenSiedieWandplattealsVorlage,umdiePositionvon2LöchernanderWandzumarki-
eren, wie in Abb. 2.2 gezeigt.
• BohrenSiedieseLöchermiteinem10mmMauerbohrermindestens60mmtiefvor.SteckenSie
injedesLocheinenDübel(W-B).DrehenSiedieSchlüsselschrauben(W-A)indieWandein,ohne
diese zu überdrehen.
Drehen Sie die Schrauben (W-A) in die
Wand ein.
Finden und markieren
Sie die exakte Posi-
tion der Befestigung-
slöcher.
Löcher vorbohren.
Abb. 2.2
9

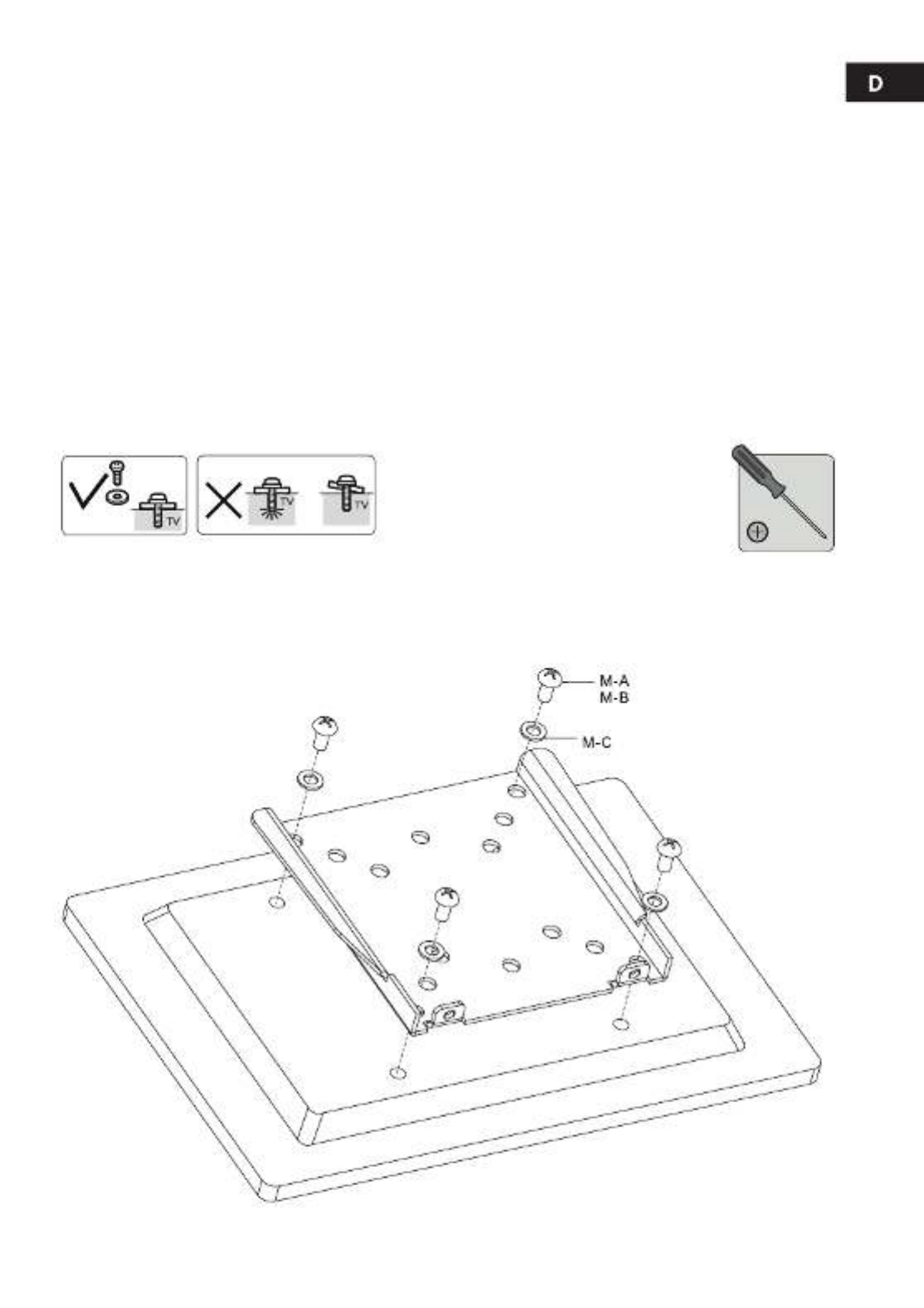

3. Installieren der Adapterplatte
• IdentizierenSiediegeeigneteVESA-HalterungundbefestigenSiedieAdapterplattemitderge-
eigneten Kombination von Schrauben und Unterlegscheiben an der Rückseite des Bildschirms,
wie in Abb. 3.1 gezeigt.
• BeginnenSiemitderpassendenSchraubeunddrehenSiedieSchraubedurchUnterlegscheibe
und Adapterplatte in den Bildschirm ein, wie unten gezeigt.
• DieSchraubemussinderMontagebohrungmindestensdreivollständigeUmdrehungenmachen
und problemlos passen. Nicht überdrehen.
• WiederholenSiediesrdieverbleibendenBohrungen,richtenSiediePlattewaagerechtausund
ziehen Sie die Schrauben an.
Abb. 3.1
11
12
Wartung
Sobald Sie die Halterung und den Flachbildschirm montiert haben, überprüfen Sie, dass diese aus-
reichend gesichert und sicher zu nutzen sind. Sie sollten den festen Sitz aller Schrauben alle zwei
Monate kontrollieren. Falls Sie wegen der Installation Bedenken haben, nehmen Sie wegen Details
bitte mit Ihrem Händler oder der Serviceabteilung Kontakt auf.
140 mm
120 mm
130 mm
100 mm
75 mm
50 mm
13

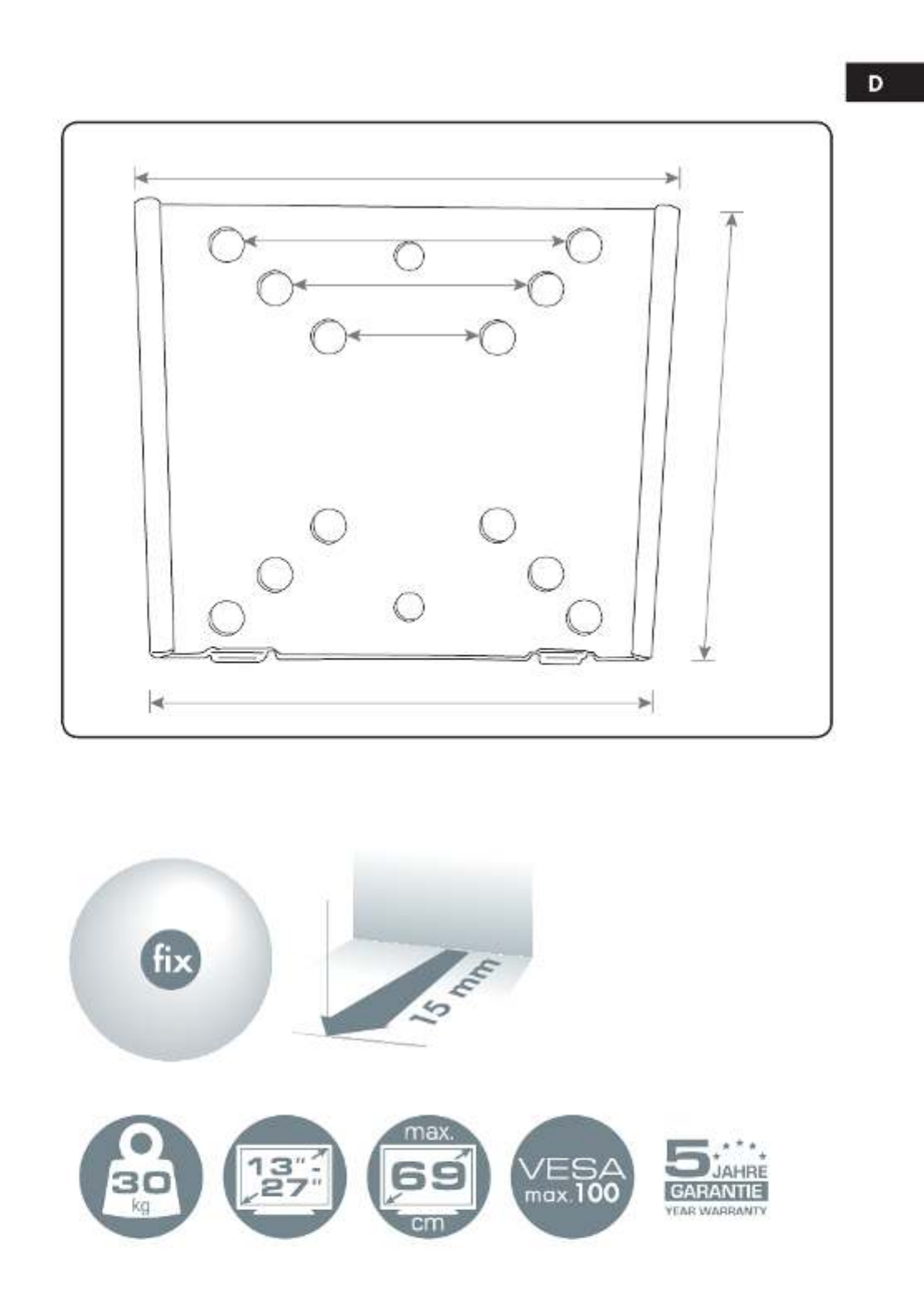

Technische Daten
14
COMPANY INFORMATION
Dear customer,
In case you will need further technical support and your dealer is not available please contact our
help line:
Schwaiger GmbH
Würzburger Straße 17
90579 Langenzenn
Hotline: +49 (0) 9101 702-299
www.schwaiger.de
info@schwaiger.de
Opening hours
Monday to Thursday: 08:00-17:00 h
Friday: 08:00-14:30 h
15
Contents
WARNING 16 ...................................................................
Safety Notes 16 .................................................................
Tools 16 .......................................................................
Package content 17 ..............................................................
SeparateVESAPlate .......................................................... 18
For Wood Stud Wall Mounting 18 ....................................................
For Solid Brick and Concrete Mounting 19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
InstalltheVESAPlate .......................................................... 20
Install the Display 21 .............................................................
Maintenance 22 .................................................................
Technical Information. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
16
WARNING
• Donotbegintheinstallationuntil youhavereadand understood theinstructions andwarnings
containedinthisinstallationsheet.Ifyouhaveanyquestionregardinganyoftheinstructionsor
warnings, please contact your local distributor.
• ThismountingbracketwasdesignedtobeinstalledandutilisedONLYasspeciedinthismanual.
Improperinstallationofthisproductmaycausedamageorseriousinjury.
• Thisproduct shouldonly beinstalled bysomeone withgood mechanicalability whohas basic
buildingexperienceandfullyunderstandsthismanual.
• Makesurethatthesupportingsurfacewillsafelysupportthecombinedweightoftheequipment
and all attached hardware and components.
• Alwaysuseanassistantormechanicalliftingequipmenttosafelyliftandpositiontheequipment.
• Tightenscrewsrmly,butdonotovertighten.Overtighteningcancausedamagetotheitems,This
greatly reduces their holding power.
• Thisproductisintendedfor indooruseonly. Using thisproductoutdoors could lead toproduct
failureandpersonalinjury.
Safety Notes
Ifyouhavedoubtsaboutasafeinstallation,haveitinstalledbyaqualiedtechnician.
SCHWAIGERcannotbeheldresponsiblefordamage orinjurycausedbyimproper installationor
improper use.
Note: The included mounting hardware is only suitable for solid wall/ceiling construction. If you are
notsureoftheconditionoftheexistingwall/ceilinginmind,consultaspecialist.Theincludedhard-
ware is not suitable for steel.
Tools
Cross screwdriver
Power drill, 4,5 mm drill bits for Wood and 10 mm drill bits for stone
Pencil
Mallet
17
IMPORTANT:
Ensure that you have received all parts according to the component checklist prior to instal-
lation. If any parts are missing or faulty, telephone your local distributor for a replacement.

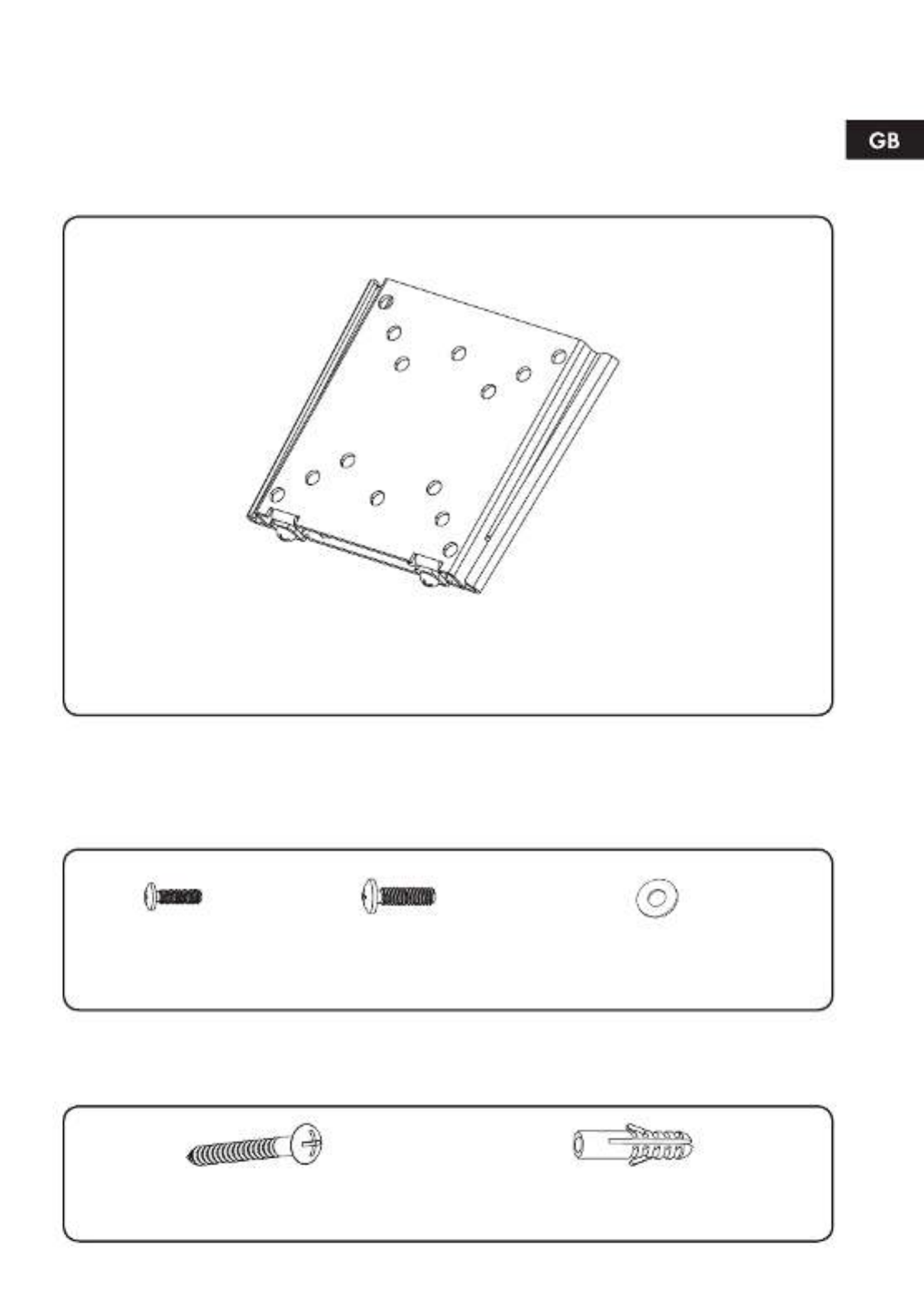

Package M
Package W
M4x14 (4x)
M-A
D5 washer (4x)
M-C
ST5,5 x 50 (2x)
W-A
concrete anchor (2x)
W-B
M5x14 (4x)
M-B
VESA plate (1x)
A
18

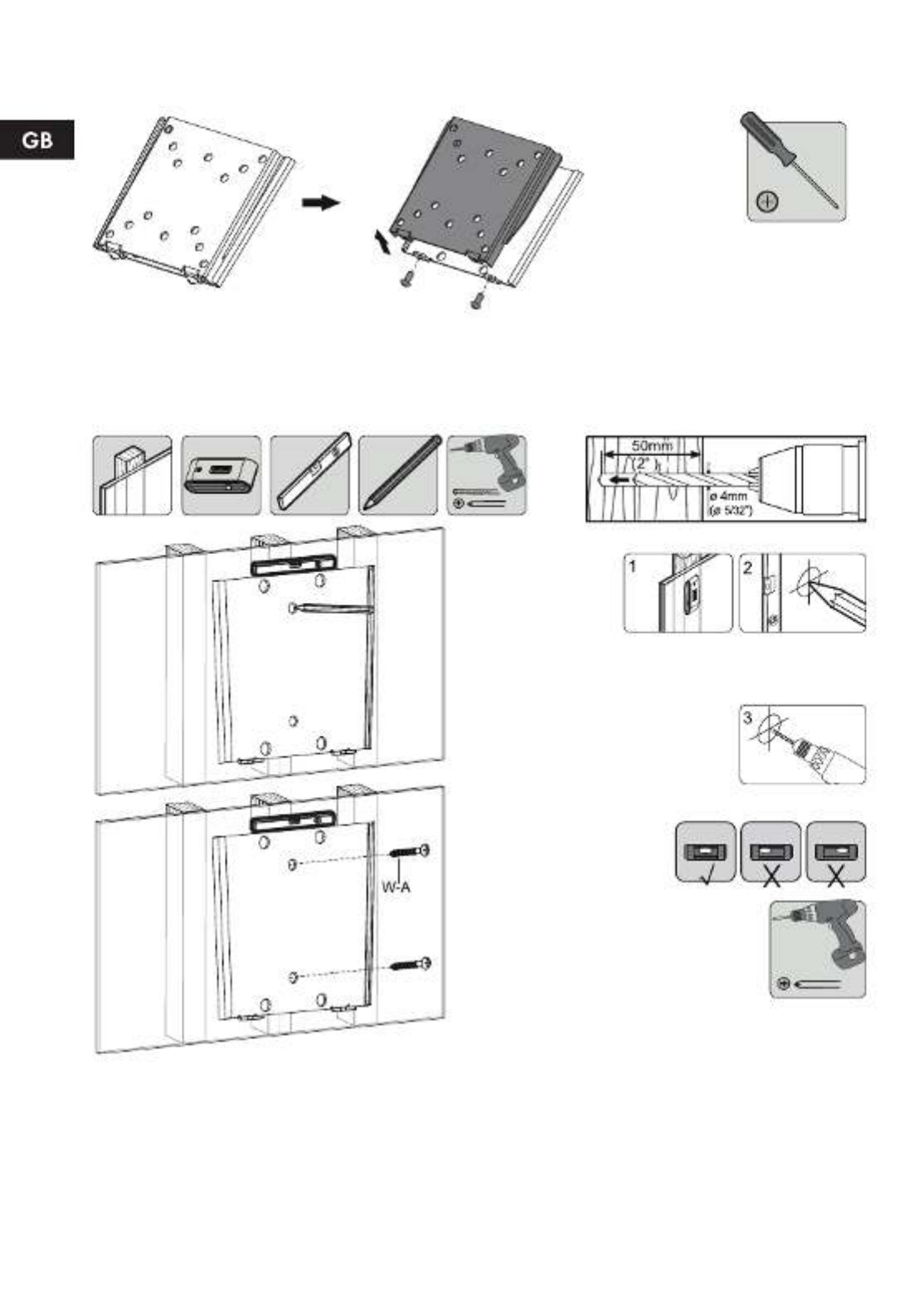

1. Separate VESA Plate
Screw the wall mount onto
the wall with the arrow point-
ing up.
Find and mark the ex-
act location of mounting
holes.
Drill pilot holes.
WARNING
• Make sure that mounting screws are anchored into the center of the studs. The use of a stud
nderishighlyrecommended.
• Installersareresponsibletoprovidehardwareforothertypesofmountingsituations.
Use tool to loosen the bottom screws
inordertoseparatetheVESAplate
from the wall mount.
2.1 For Wood Stud Wall Mounting
19

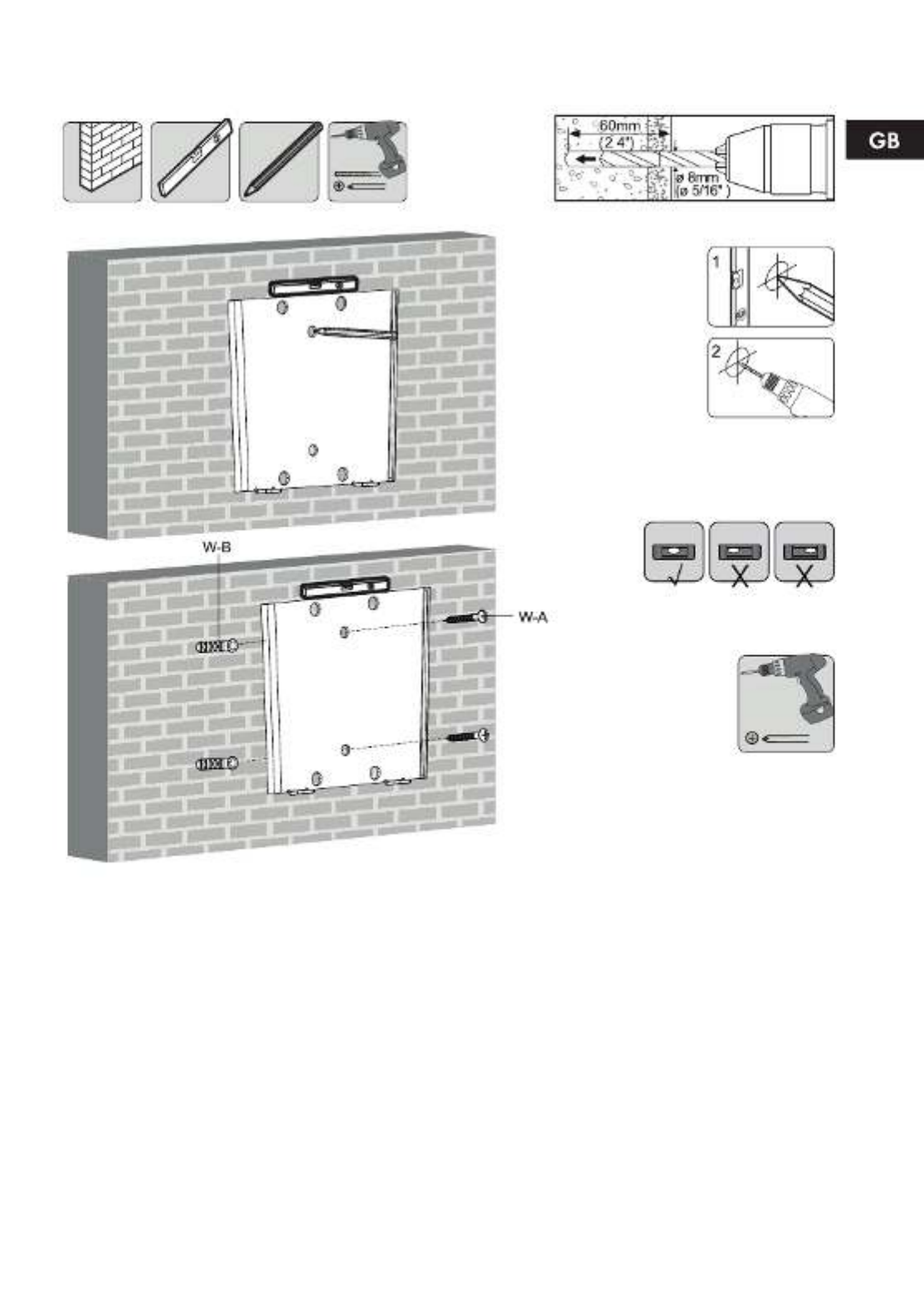

2.2 For Solid Brick and Concrete Mounting
WARNING
• Installersmustverifythatthesupportingsurfacewillsafelysupportthecombinedweightofthe
equipmentandallattachedhardwareandcomponents.
• Installersmustverifythatthesupportingsurfacewillsafelysupportthecombinedweightofthe
equipmentandallattachedhardwareandcomponents.
Screw the wall mount
onto the wall with the
arrow pointing up.
Find and mark the
exact location of
mounting holes.
Drill pilot holes.
