No. 79890
Um den Lötkolben während des Aufbaus sicher aufzubewahren,
empfehlen wir einen Lötständer.
WICHTIGE SICHERHEITSHINWEISE!
(English s. side 3) Bewahre diese Bedienungsanleitung für den
späteren Gebrauch sicher auf! Sie enthält wichtige Informationen
- Der Bausatz ist lediglich für den Batteriebetrieb vorgesehen.
Schließe den Bausatz niemals an 230 V Netzspannung an!
Es besteht absolute Lebensgefahr!
Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile,
die gelötet werden, sehr heiß. Sei deshalb besonders vorsichtig!
Verwende beim Löten immer eine Lötunterlage!
Das verhindert das Wegrutschen der Bauteile und der Platine.
iron, solder, tweezers, side cutters
Was zum Aufbau noch benötigt wird: Lötkolben, Lötzinn,
Pinzette, Seitenschneider - You will also need: Soldering
Wir empfehlen bei Kindern und Jugendlichen:
Betreuung des Aufbaus und des Lötvorgangs
durch eine erwachsene Person!
!

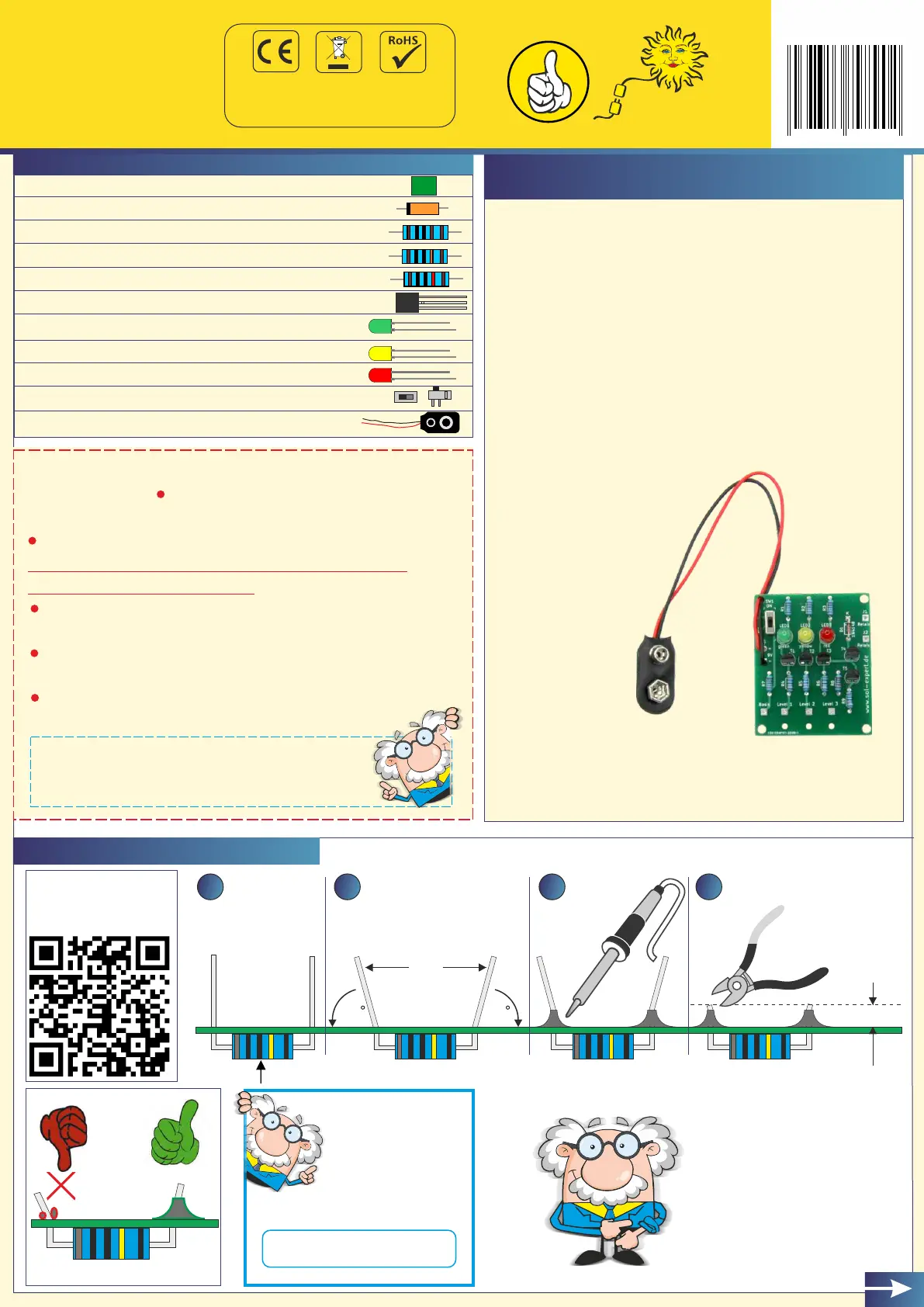

Lötbausatz Füllstandsampel
Level Indicator Soldering Kit

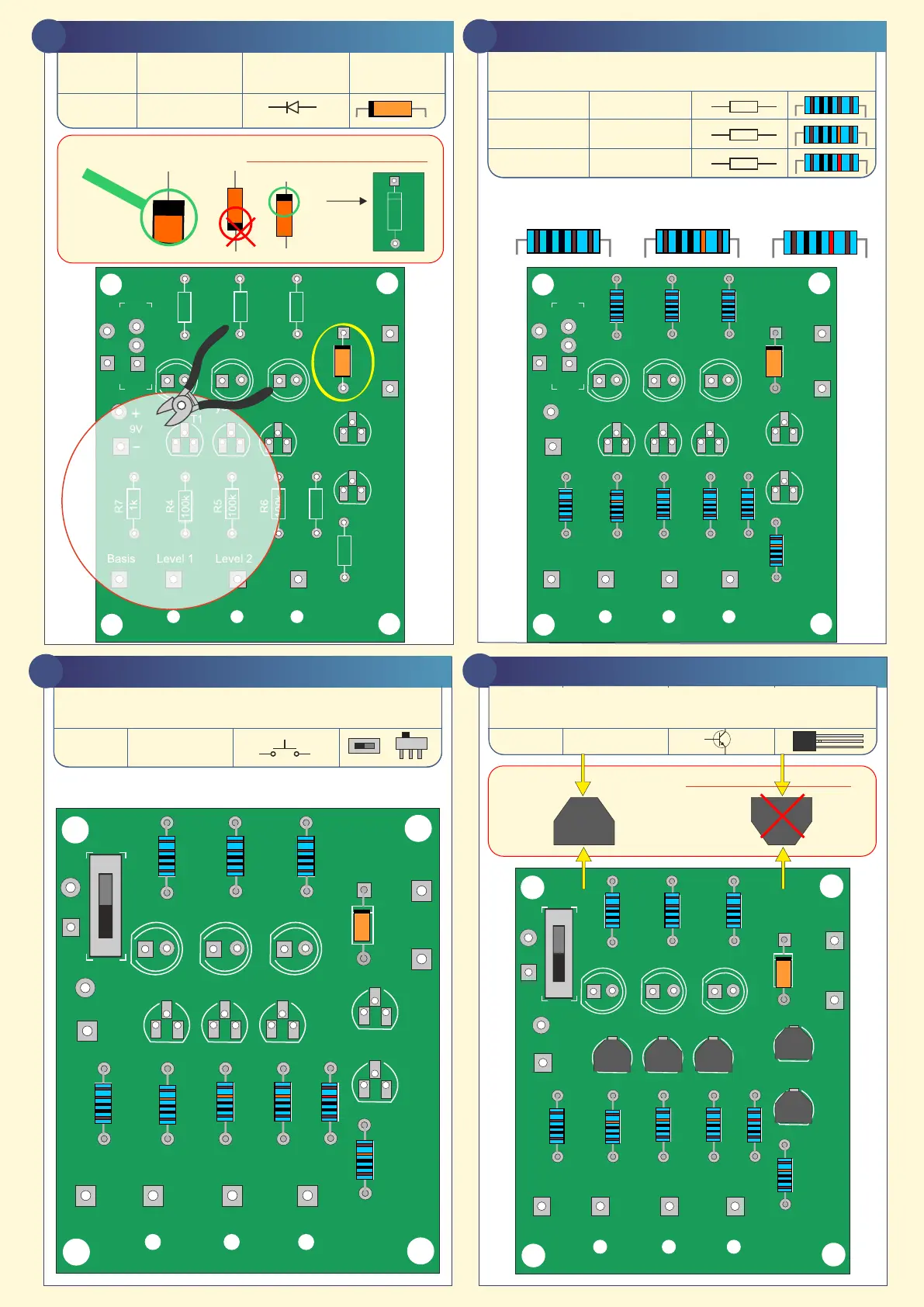

Qty Bauteil / Part Wert / Description
1 LED 5 mm (LED1) grün/green
1 Diode (D1) 1N4148
4 Widerstand / Resistor (R4 - R6, R9) 100KOhm
1 Schalter / Switch (SW1) SS12D01
1 Batterieclip / Battery clip ST1 9V
1 Platine / Circuit board 79890 50 x 40 mm
1 LED 5 mm (LED2) gelb/yellow
4 Widerstand / Resistor (R1 - R3, R7) 1KOhm
1 Widerstand / Resistor (R8) 10KOhm
5 Transistor (T1 - T5) BC547C
1 LED 5 mm (LED3) rot/red
BC547C
-
+
~75 ~75
~ 2 mm
1
2
3
ü
Drähte auseinanderbiegen
Bend the wires apart
Bauteil bestücken
Fit component
Löten
Solder
Bauteiledrähte einkürzen
Trim components wires
4
Löten, aber richtig / How to solder
Löttipps als Video /
Soldering tips
as a video:
SOL-EXPERT
group
group
SOL-EXPERT group, C.Repky
Mehlisstrasse 19, D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0
Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de
(DT) Bitte führen Sie die Bauteile nach Ablauf der
Gebrauchszeit entsprechend zertifizierten Versorgern
zu! (EN) Please return the parts to a certified provider
at the end of their useful life!
Nice to build!
Nice to build!
Aufbauanleitung
als Video /
Assembly tutorial
as a video
Cool
!
www.sol-expert-group.de
Jetzt gehts los mit
der Arbeit! /
Now let's get to work!
-
+
-
+
Als Stromversorgung dient eine handelsübliche 9 V Batterie
(nicht im Lieferumfang enthalten).
Funktion: Dieser Lötbausatz ermöglicht es, den Füllstand
von Wasserbehältern wie Regentonnen, Aquarien,
Springbrunnen, Wassertanks und vieles mehr zu kontrollieren
und darzustellen. Die auf der Platine enthaltenen farbigen
LED signalisieren die unterschiedlichen Füllstände.
Zudem steuert die Platine bei Bedarf ein externes Relais
an, welches z.B. eine Pumpe einschaltet.
1N17
1N4148
)
4 0 3 7 3 7 3 7 9 8 9 0 2
Function: This soldering kit makes it possible to check and
display the fill level of water containers such as rain barrels,
aquariums, fountains, water tanks and
much more. The coloured LEDs on
the board signal the different fill
levels. If necessary, the board
also controls an external
relay, which switches on a
pump, for example. A
standard 9 V battery
(not included) serves
as the power supply.
