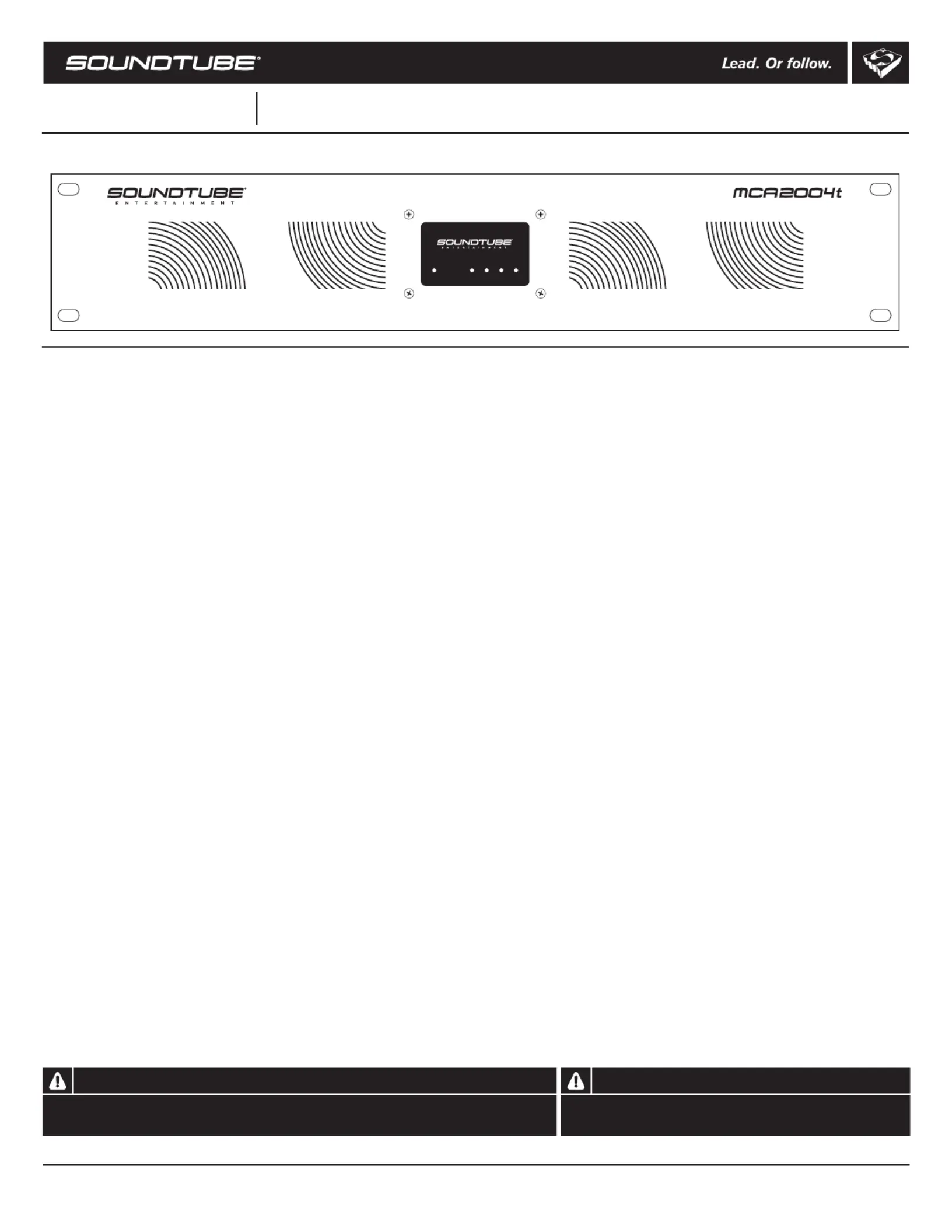

Install Instructions For:

MCA2004t

Do not spec or install amplifier near support beam, ventilation duct or

other structure that may interfere with amplifier function or dispersion.

Warning Warning

SoundTube amplifiers must be installed by a professional audio installer/contractor. For safety and for

optimum audio performance, installer must follow all directions issued by SoundTube Entertainment.

913.663.5600

www.mseaudio.com

MCA2004t

MCA2004t, AUDIO DISTRIBUTION AMPLIFIER INSTALLATION MANUAL

CH1 CH2 CH3 CH4POWER

FEATURES:

• 200W at 8 ohms direct or 70V, 100V constant voltage outputs

• 100W at 4 ohms direct or 25V constant voltage output

• 4 channel class D amplier

• Matrix mixer connects inputs to outputs

• Selectable 70Hz high pass and low pass ltering

• 2 switchable subwoofer channels with 120Hz low pass and

120Hz selectable high pass ltering

• Euroblock balanced and unbalanced inputs

• Selectable auto signal sense and deep sleep trigger modes

• Peak-clipping limiter

• High current euroblock output connectors

• Forced air cooling with variable speed thermostatically controlled fan

• Overload, short circuit, DC offset, and thermal protection circuits

• Power/sleep, limiting and protection LED indicators

• Compact 2U rack space chassis

• Selectable amp status monitoring

DESCRIPTION:

The SOUNDTUBE MCA2004t audio distribution amplier is a high-

performance audio amplier that is designed for continuous use in commer-

cial and professional applications. The high efciency Class “D” amplier

design offers high performance in a compact design.

Performance features of the SOUNDTUBE MCA2004t amplier are exible

audio input connections for both balanced and unbalanced audio signals.

The amplier input uses two removable euroblock style connectors to

interface with the input source. The amplier’s input routing feature allows the

distribution of the input signal to the selected output. This feature allows all

connected speakers to be driven by a single or multiple sources.

The amplier offers 70Hz switchable high pass lters to avoid over driven

bass distortion and speaker line transformer saturation from low frequencies.

“SUB” or subwoofer mode is another feature offered by the MCA2004t. This

mode allows Channel 1 and Channel 2 to be switchable subwoofer outputs.

This mode applies a 120Hz low pass lter to either, or both Channel 1 and

Channel 2 and allows for a 120Hz high pass lter to the remaining channels.

When this mode is selected for a particular channel, the output impedance

will be automatically changed to 4 ohms.

This amplier has auto signal sense or a deep sleep trigger, as well as an

auxiliary port used to remotely monitor the health of the amplier.

The SOUNDTUBE MCA2004t’s protection circuitry includes temperature,

short circuit, DC offset, and current overload protection. This amplier is

designed to provide long term reliability of operation and includes several

features to ensure many years of trouble-free operation.

Install Instructions For:

MCA2004t

1. Read Instructions - All the safety and operating instructions should be read

before the appliance is operated.

2. Retain Instructions - The safety and operating instructions should be retained

for future reference.

3. Heed Warnings - All warnings on the appliance and in the operating instructions

should be adhered to.

4. Follow Instructions - All operating and other instructions should be followed.

5. Water and Moisture - The appliance should not be used near water - for

example, near a bathtub, washbowl, kitchen sink, laundry tub, in a wet basement,

or near a swimming pool, etc.

6. Carts and Stands - The appliance should be used only with a cart or stand that

is recommended by the manufacturer.

PORTABLE CART WARNING

7. Wall or Ceiling Mounting - The appliance should be mounted to a wall or

ceiling only as recommended by the manufacturer.

[SAFETY INSTRUCTIONS] 8. Ventilation - The appliance should be situated so that its location or position

does not interfere with its proper ventilation. For example, the appliance should not

be situated on a bed, sofa, rug, or similar surface that may block the ventilation

openings; or placed in a built-in installation, such as a bookcase or cabinet that

9. Heat - The appliance should be situated away from heat sources such as

radiators, stoves, or other appliances that produce heat.

10. Power Source - The appliance should be connected to a power supply only

of the type described in the operating instructions or as marked on the appliance.

11. Power Cord Protection - Power supply cords should be routed so that they

are not likely to be walked on or pinched by items placed up or against them,

paying particular attention to cords at plugs, convenience receptacles, and the

point where they exit from the appliance.

12. Cleaning - The appliance should be cleaned only as recommended by the

manufacturer.

13. Nonuse Periods - The power cord of the appliance should be unplugged from

the outlet when left unused for a long period of time.

14. Object and Liquid Entry - Care should be taken so that neither objects fall

nor liquids spill into the inside of the appliance.

15. Damage Requiring Service

service personnel when:

a. the power supply cord or the plug has been damaged,

b. objects have fallen onto or liquid has been spilled into the appliance,

c. the appliance has been exposed to rain,

d. the appliance does not appear to operate normally or exhibits a marked change

in performance, or

e. the appliance has been dropped or the cabinet damaged.

16. Servicing - The user should not attempt to service the appliance beyond

those means described in the operating instructions. All other servicing should be

17. Grounding or Polarization - Precautions should be taken so that the

grounding or polarization means of an appliance is not defeated.

Explanation of aphical SymbolsGr

equilateral triangle, is intended to alert you to the presence

of un-insulated “dangerous voltage: within the product’s

a risk of electric shock to persons.

The exclamation point within an equilateral triangle is

intended to alert you to the presence of important operating

and maintenance (servicing) instructions in the literature

accompanying the appliance.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE PLUG TO WIDE SLOT,

INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS

LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRESE ET POUSSER

JUSQU AU FOND.

CAUTION: To reduce the risk of electric shock, do not remove cover (or back).

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

913.663.5600

www.mseaudio.com

MCA2004t

Install Instructions For:

MCA2004t

CONSIGNES DE SÉCURITÉ

1. Lisez les consignes de sécurité - Toutes les consignes de sécurité et de fonctionnement doivent être lues avant l’utilisation de l'appareil.

2 Conservez ces consignes de sécurité - Les consignes de sécurité et d’utilisation doivent être conservées pour référence ultérieure.

3. Respecter les alertes et avertissements - Toutes les alertes et avertissements de sécurité et de fonctionnement indiquées sur l'appareil et dans la notice

d'utilisation doivent être respectées.

4 Suivez les instructions - Toutes les instructions fournies dans la notice d’utilisation et autres instructions doivent être respectées.

5. Eau et humidité - L'appareil ne doit pas être utilisé en présence d’eau ou dans un milieu humide - par exemple, près d'une baignoire, d'un lavabo, d'un

évier, d’un bac à lessive, dans un sous-sol humide, près d'une piscine, etc.

6. Chariots de transport et supports - L'appareil doit être utilisé uniquement avec un chariot ou un support recommandé par le fabricant.

AVERTISSEMENT CONCERNANT LE CHARIOT DE TRANSPORT

7. Montage au mur ou au plafond - L'appareil doit être seulement monté au mur ou au plafond selon les consignes recommandées par le fabricant.

8. Ventilation - L'appareil doit être placé de telle sorte que son emplacement ou sa position ne gêne pas une ventilation adéquate. Par exemple, l'appareil

ne doit pas être installé ou posé sur un lit, un canapé, un tapis ou une surface similaire qui pourrait bloquer les ouvertures de ventilation ; ou encastré,

comme une bibliothèque ou un meuble, ce qui pourrait empêcher le ux d'air au travers des ouvertures de ventilation.

9. Chaleur - L'appareil doit être placé loin des sources de chaleur telles que des radiateurs, poêles ou autres appareils produisant de la chaleur.

10. Source d'alimentation - L'appareil doit être connecté à une source d'alimentation uniquement du type de celle décrite dans la notice d'utilisation de

l’appareil ou tel qu’indiqué sur l'appareil.

11. Protection des cordons d’alimentation - Les cordons d'alimentation doivent être disposés de sorte qu'ils ne soient pas susceptibles d'être piétinés,

ou écrasés par des objets placés contre ou à côté d’eux. Il est nécessaire d’accorder une attention particulière aux cordons au niveau des prises

de courant murales, des réceptacles, et au point de sortie du cordon de l'appareil.

12. Nettoyage - L'appareil doit être nettoyé exclusivement selon les recommandations du fabricant.

13. Périodes de non-utilisation - Le cordon d'alimentation de l'appareil doit être débranché de la prise d’alimentation si l’appareil n'est pas utilisé

pendant une longue période de temps.

14. Objets et liquides - Des précautions doivent être prises pour qu’aucun objet ne tombe ou liquide ne se renverse à l'intérieur de l'appareil.

15. Dommages nécessitant réparation - L’appareil doit être réparé par un personnel qualié lorsque:

a. le cordon d'alimentation ou la prise a été endommagé,

b. des objets sont tombés sur, ou du liquide a été renversé dans l'appareil,

c. l'appareil a été exposé à la pluie,

d. l'appareil ne semble pas fonctionner normalement, ou présente un changement marqué dans sa performance, ou e. l'appareil est tombé, ou le

boîtier est endommagé.

f. AVERTISSEMENT: La che d'alimentation (appareil coupleur) est utilisO comme dispositif de dOconnexion, le dispositif de deconnexion dolt rester

facilement accessible.

16. Entretien régulier et réparation - L'utilisateur ne doit pas tenter d’intervenir sur l'appareil au-delà des conseils donnés dans la notice d'utilisation.

Toute autre intervention doit être effectuée par un réparateur qualié.

17. Borne de terre de protection. L'appareil dolt etre connects a une prise secteur avec une prise de terre.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE

PLUG TO WIDE SLOT, INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES,

INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE

DANS LA BORNE CORRESPONDANTE DE LA PRESE ET

POUSSER JUSQU AU FOND.
