Side 1/31
S-LS-6
User manual | Manuel d´utilisation | Istruzioni per l‘uso | Manual de instrucciones
BEDIENUNGSANLEITUNG
expondo.de
DE
3
3
9
16
23
30
37
44
51
INHALT | CONTENT | CONTENU | CONTENIDO | TREŚĆ
2
SICHERHEITSHINWEISE
Allgemeine Sicherheitshinweise bei der Benutzung von Elektrogeräten:
Um das Verletzungsrisiko durch Feuer oder Stromschlag zu minimieren, bitten wir Sie stets einige grundlegende
Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig
und vergewissern Sie sich, dass keine Fragen offen bleiben. Bewahren Sie diese Betriebsanleitung bitte sorgfältig in der
Nähe des Produktes auf, um bei Fragen auch später noch einmal nachschlagen zu können. Verwenden Sie immer einen
geerdeten Stromanschluss mit der richtigen Netzspannung (siehe Anleitung oder Typenschild)! Falls Sie Zweifel haben,
ob der Anschluss geerdet ist, lassen Sie ihn durch einen qualizierten Fachmann überprüfen. Benutzen Sie niemals ein
defektes Stromkabel! Öffnen Sie dieses Gerät nicht in feuchter oder nasser Umgebung, genauso wenig mit nassen oder
feuchten Händen, außerdem sollten Sie das Gerät vor direkter Sonneneinstrahlung schützen. Betreiben Sie das Gerät
immer an einem geschützten Ort, sodass niemand auf Kabel treten, über sie fallen und/oder sie beschädigen kann. Sorgen
Sie darüber hinaus für ausreichende Luftzirkulation, wodurch Sie die Kühlung des Gerätes verbessern und gleichzeitig
Wärmestaus vermeiden.
Ziehen Sie vor der Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung nur ein feuchtes Tuch.
Vermeiden Sie den Einsatz von Putzmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt, bzw. darin
verbleibt.
Das Innere dieses Gerätes enthält keine durch den Benutzer zu wartende Teile. Überlassen Sie Wartung, Abgleich und
Reparatur qualiziertem Fachpersonal. Im Falle eines Fremdeingriffs erlischt die Gewährleistung!
Allgemeine Hinweise bei der Benutzung von unseren Geräten:
• Betriebsanweisung aufstellen und Beschäftigte über bestimmungsgemäßen Umgang mit dem Gerät unterweisen. Die
Betriebsanweisung muss am Betriebsort jederzeit zugänglich sein.
• Ausreichende Luftzirkulation gewährleisten. Stellen Sie dazu das Gerät in einem Abstand von mehr als 10cm von
Wänden oder anderen Geräten auf und sorgen Sie im Nutzungsraum für ausreichende Lüftung.
• Vergewissern Sie sich, dass sich nichts Entzündbares in der Nähe vom Gerät bendet.
• Einige Teile dieses Gerätes können sehr warm werden. Um Verletzungen zu vermeiden, seien Sie beim Berühren
dieser Flächen vorsichtig.
• Das Gerät regelmäßig reinigen, damit sich kein Schmutz auf Dauer festsetzen kann.
TECHNISCHES DATENBLATT
Modell 6105 S-LS-6
Spannung (V) 230 ~ 50Hz
Nennstrom (A) 6
Leistung (W) 720
Temperatur-Bereich (⁰C)
0/+40
DE
EN
PL
CZ
FR
IT
ES
NL
Lagerungstemperatur (⁰C)
-20/ +80
Luftfeuchtigkeit der Lagerung 35% / 45%
LÖTSTATION
Temperaturbereich (⁰C)
100-480
Ausgangsleistung (W) 75
Temperaturbeständigkeit
±1 ⁰C
Widerstand der Lötspitze <2ohm
Spannung der Löspitze <2mV
HEISSLUFT-ENTLÖTSTATION
Temperaturbereich (⁰C)
100-480
Ausgangsleistung (W) 550
Temperaturbeständigkeit
±1⁰C
Geschwindigkeit der Luftströmung (L/min) 28
Rev. 16.03.2017
DE DE
4 5
VERWENDUNGSBEREICH
Das Gerät ist vorgesehen für:
1. Löten oder Entlöten elektronischer Elemente wie beispielsweise: SOIC, CHIP, QFP, PLCC, BGA, SMD uvm.
2. Schrumpfen, Trocknen von Farbe, Entfernen von Klebstoffen, Abtauen, Wärmedämmung, Kunststoffschweißen.
Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.
WIE FUNKTIONIERT DAS GERÄT – DAS GRUNDPRINZIP

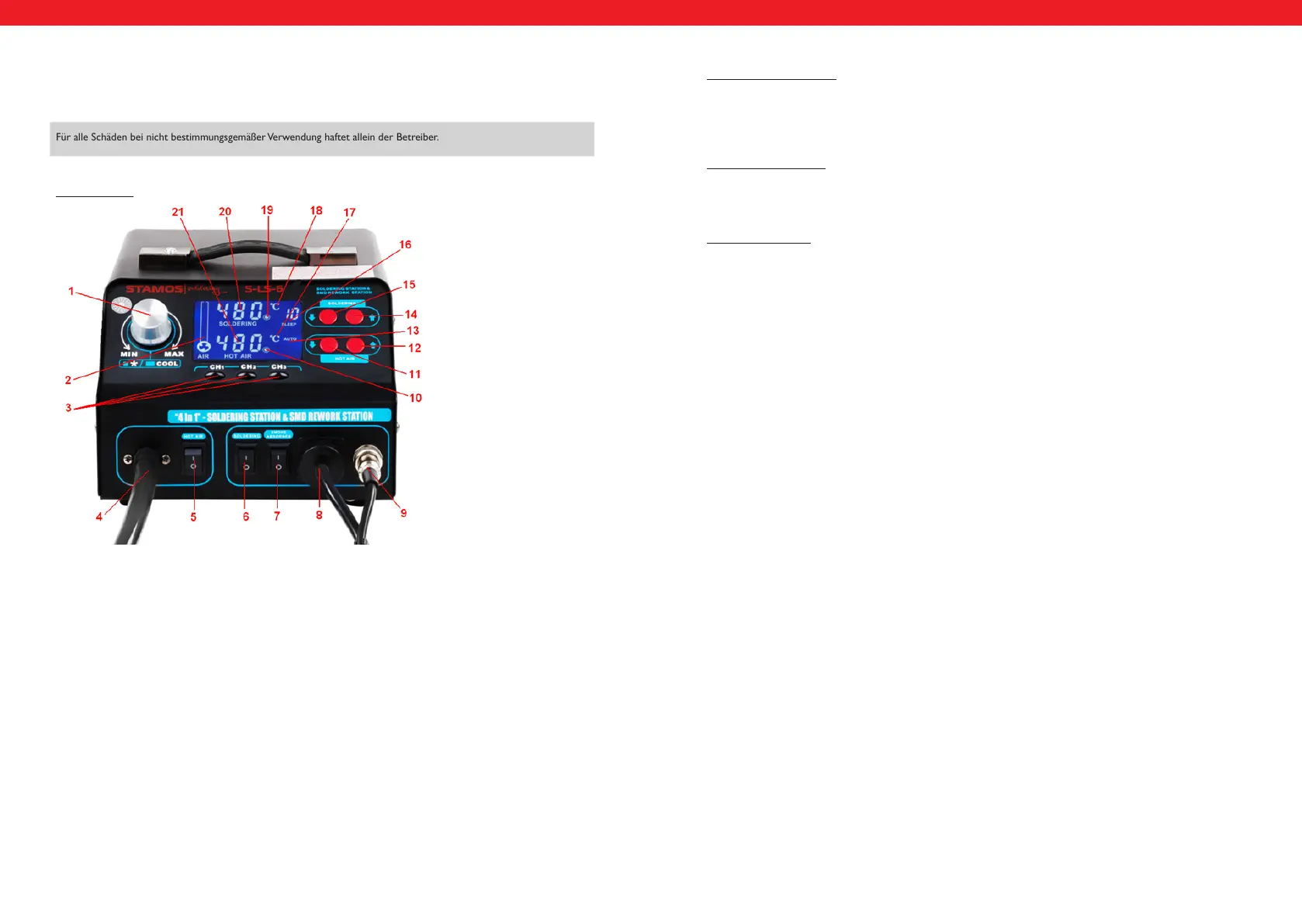

Produktübersicht:
1. Drehknopf zur Regelung vom Luftdurchuss / Umschaltung zwischen warmer und kalter Luft
2. Luftdurchussanzeige
3. Speichertaste (Speichern der eingeführten Parameter)
4. Heißluft-Entlöterleitung
5. Heißluft-Entlöter Ein-/Ausschalter
6. Lötkolben Ein-/Ausschalter
7. Schalter vom Entrauchungssystem beim Lötkolben
8. Leitung vom Entrauchungssystem
9. Aufnahme des Lötkolbens
10. Hot-Air - Betriebsanzeige
11. Taste zur Reduzierung der Temperatur des Heißluft-Entlöters
12. Taste zur Erhöhung der Temperatur des Heißluft-Entlöters
13. Betriebsanzeige des Heißluft-Entlöters (AUTO / MANUAL)
14. Taste zur Erhöhung der Temperatur des Lötkolbens
15. Taste zur Reduzierung der Temperatur des Lötkolbens
16. Standby-Zeit-Anzeige des Lötkolben
17. Temperatureinheit (F oder C) des Heißluft-Entlöters
18. Temperatureinheit (F oder C) des Lötkolbens
19. Betriebsanzeige des Lötkolbens
20. Temperaturanzeige des Lötkolbens
21. Temperaturanzeige des Heißluft-Entlöters
VOR DER ERSTEN BENUTZUNG
Prüfung nach Erhalt der Ware
Bei Erhalt der Ware, prüfen Sie die Verpackung auf Unversehrtheit und öffnen Sie diese. Wenn die Verpackung Beschädigun-
gen aufweist, so setzen Sie sich innerhalb von 3 Tagen in Verbindung mit der Transportgesellschaft und Ihrem Vertriebspart-
ner, und dokumentieren so gut wie möglich die Beschädigungen. Stellen Sie das volle Paket nicht verkehrt herum auf!
Sollten Sie das Paket weiter transportieren, achten Sie bitte darauf, dass es horizontal und stabil gehalten wird.
Entsorgung der Verpackung
Es wird darum gebeten, das Verpackungsmaterial (Pappe, Plastikbänder und Styropor) zu behalten, um im Servicefall das
Gerät bestmöglich geschützt zurücksenden zu können!
AUFBAU DES GERÄTES
Platzierung des Gerätes
Das Gerät sollte auf eine Arbeitsäche aufgestellt werden, welche mindestens den Maßen des Gerätes entspricht. Die Ar-
beitsäche sollte gerade sein, trocken und eine passende Höhe haben, um eine optimale Arbeitsweise zu ermöglichen und
soll hitzebeständig sein.
Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Typenschild entspricht.
Nach der Aufstellung des Geräts an geplanter Stelle, ist die Schraube im unteren Bereich des Geräts zu entfernen. Diese
Schraube wird durch rote Farbe gekennzeichnet. Sllte das Gerät transportiert werden, wird die Schraube an derselben
Stelle angeordnet.
BEDIENUNG (NUR) DER LÖTSTATION
1. Das Gerät ist auf stabilen Boden aufzustellen, der Lötkolben ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, montieren Sie die gewünschte Lötspitze auf dem Lötkolben.
3. Das Gerät ist unter Anwendung des Hauptschalters auf der Rückseite des Gerätes einzuschalten, der Lötkolben wird
unter Anwendung des Schalters (11) eingeschaltet, der Lötkolben beginnt sich zu erhitzen.
4. Einstellung der Temperatur: Mit den Tasten (14), sowie (15) ist die gewünschte Temperatur einzustellen. Die Betriebs-
anzeige (19) beginnt zu leuchtem. Erreicht der Lötkolben die gewünschte Temperatur, leuchtet/blinkt die Betriebsan-
zeige in kurzen Intervallen auf. Senkt sich die Temperatur des Lötkolbens hört die Betriebsanzeige auf zu leuchten.
5. Einstellung der Standby-Zeit des Lötkolbens, SLEEP-Aufschrift pulsiert: Drücken sie gleichzeitig die Tasten (14) und
(15) ca. 3 Sek. lang, danach ist unter Anwendung derselben Tasten die gewünschte Zeit einzustellen, nach welcher der
Lötkolben in den Standby-Betrieb umschalten soll (16). Die Standby-Zeit kann im Bereich ab 0 (ausgeschaltete Funkti-
on) bis 99 Minuten eingestellt werden. Wird der Lötkolben nicht mehr betrieben und in der Halterung befestigt, wird
das Gerät nach dem Ablauf der festgelegten Zeit in den Standby-Betrieb umschalten- am Display erscheint SLP. Das
Herausnehmen des Kolbens aus der Halterung beendet die Standby-Zeit und führt zur Umschaltung in den normalen
Betrieb- der Kolben erhitzt sich bis zum früher eingestellten Temperaturwert.
6. Absaugen vom Lötrauch (Entrauchungssystem): Beim Lötkolben bendet sich ein Rohr zum Absaugen des entstande-
nes Rauches während des Betriebes. Das Absaugen schaltet man unter Anwendung der Taste (7) ein, die Regelung der
Ansaugkraft des Rauches erfolgt durch Drehknopf (1). Empfohlen wird die regelmäßige Kontrolle und Filteraustausch,
welcher sich auf der vorderen Seite des Gerätes hinter dem Anschluss des Entrauchungssystems bendet. Das Sys-
tem ist ausschließlich zur Aufnahme des entstandenen Rauches während des Betriebes bestimmt. Die Anwendung für
andere Zwecke ist verboten.
7. Das Gerät kann optional zusätzlich mit einem Vakuumgreifer (zusammen mit dem Kabel und Saugnäpfen) ausgestattet
werden. Um mit dem Vakuumgreifer zu arbeiten muss man ihn einfach nur an die gleiche Stelle montieren, wie das
Entrauchungssystem (8). Saugstärke wird mit einem Drehknopf (1) eingestellt.
8. Nach dem Ende der Arbeit ist der Lötkolben in der Halterung zu befestigen und unter Anwendung des Schalters (6)
auszuschalten.
9. Sollte das Gerät lange Zeit nicht verwendet werden, trennen Sie das Gerät von der Stromversorgung.
BEDIENGUNG (NUR) DER HEISSLUFT ENTLÖTSTATION
1. Das Gerät ist auf einem stabilen Boden aufzustellen, der Heißluft-Entlöter ist in der Halterung zu befestigen.
2. Verbinden Sie das Gerät mittels des Netzsteckers, montieren Sie die gewünschte Düse auf dem Heißluft-Entlöter.
3. Das Gerät ist mittels des Hauptschalters auf der Rückseite des Gerätes einzuschalten, der Heißluft-Entlöter wird
unter Anwendung des Schalters (5) eingeschaltet, jetzt ist der Kolben betriebsbereit.
4. Einstellung der Temperatur: Mit den Tasten (11) sowie (12) ist die gewünschte Temperatur einzustellen. Die Betriebs-
anzeige (10) leuchtet. Erreicht der Heißluft-Entlöter die gewünschte Temperatur, leuchtet/blinkt die Betriebsanzeige in
kurzen Intervallen auf. Senkt sich die Temperatur des Lötkolbens hört die Betriebsanzeige auf zu leuchten.
Rev. 16.03.2017 Rev. 16.03.2017
