Side 1/10

www.steba.com

Schnellheizer Colourline HL 638 C

Gebrauchsanweisung 2

Instructions for use 7

Mode d´emploi 9

Gebruiksaanwijzing 12

Ihr Gerät

Im Lieferumfang des Produktes sind

inbegriffen:

1 Stützfuß unten ∙

1 Einhängehaken ∙

2 Schrauben 3,1 x 10 ∙

2 Nylondübel und 2 Senkschrauben ∙

3,7 x 35 für Wandbefestigung

Montageanleitung ∙

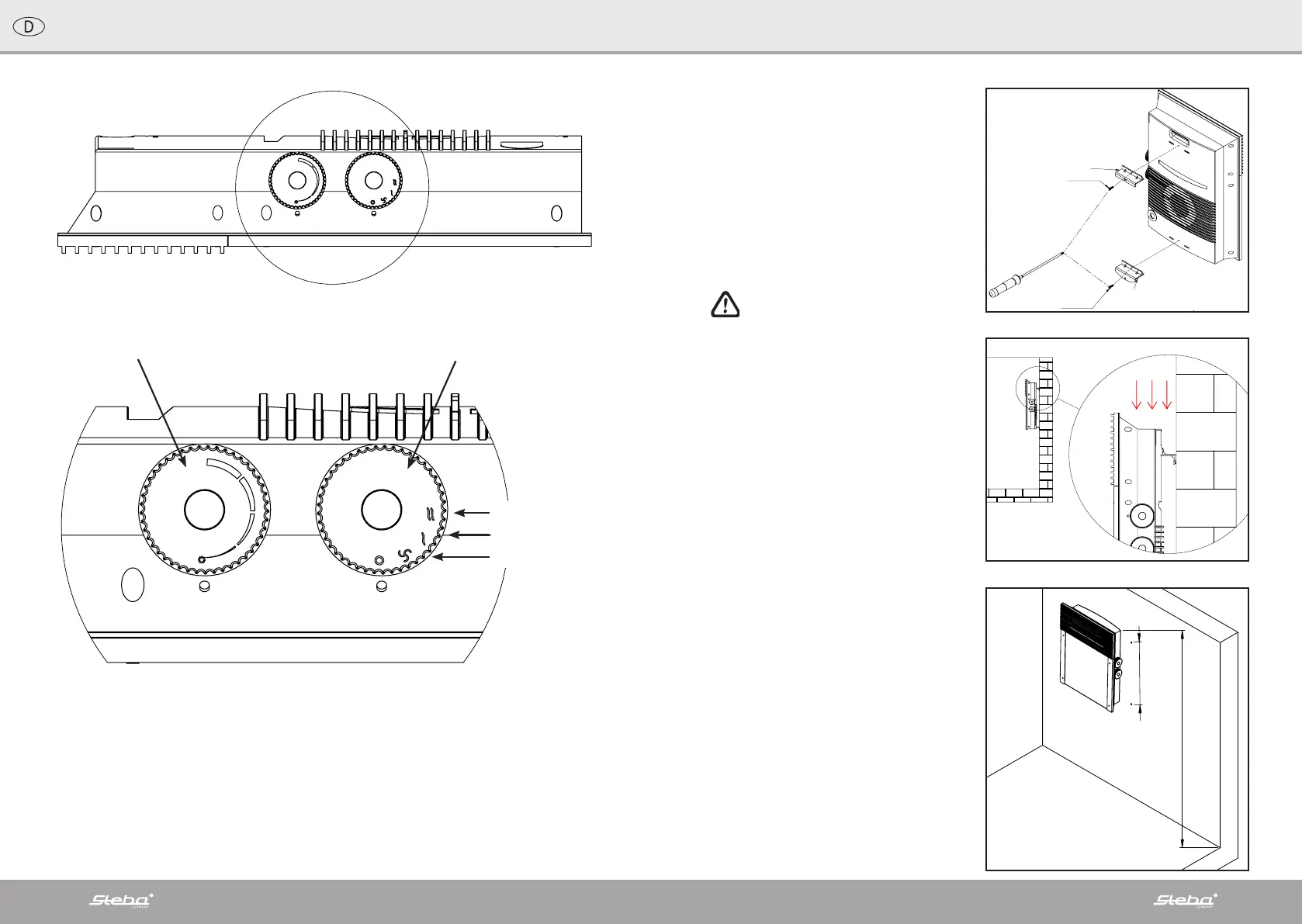

Montage

Das Gerät darf nicht im Be-

reich der Badewanne oder In-

nerhalb der Dusche montiert werden.

Die Einstellknöpfe dürfen unter keinen

Umständen für Personen zugänglich

sein die sich in der Badewanne oder in

der Dusche aufhalten.

Nutzung als Standgerät:

Wird das Gerät als Standgerät be- ∙

nutzt, schraubt man den Standfuß

mit der Schraube (3,1 x 10) gemäß

Zeichnung fest (siehe Bild 1 Teil B).

Nutzung als Wandgerät:

Wird das Gerät an der Wand befes- ∙

tigt bohrt man 2 Löcher mit 6mm

Durchmesser im Abstand von 30 cm

in der Senkrechten in die Wand und

setzt die Dübel.

Berücksichtigen Sie beim Setzen der ∙

Löcher die Kabellänge von 1,5 Me-

tern bis zur Steckdose!

In den oberen Dübel schraubt man ∙

eine Schraube (3,7 x 35) soweit in den

Dübel damit der Einhängehaken (sie-

he Bild 2) einrasten kann.

Dieser wird mit einer Schraube ∙

(3,1 x 10) an das Gerät angeschraubt

(siehe Bild 1 Teil A).

Das Gerät wird eingehängt und dann ∙

mit der Schraube (3,7 x 35) im unte-

ren Dübel festgeschraubt.

DETALLE A

ESCALA 1 : 1

Ensamblaje termo vertical vista lateral

HERMANOS JULIAN M S.L

Dibujado:

Detalle:

Pieza:

Formato:

Fecha:

06/06/2012

MOD 638

Ismael Santos

Thermostat Schalter

2000 Watt

1000 Watt

Ventilator

Allgemein

Dieses Gerät ist nur für den Gebrauch im Haushalt und nicht im Gewerbe bestimmt.

Bitte lesen Sie die Gebrauchsanweisung aufmerksam durch und bewahren Sie diese

sorgfältig auf. Bei Weitergabe des Gerätes an andere Personen ist die Gebrauchsan-

weisung mit zu übergeben. Benutzen Sie das Gerät wie angegeben und beachten Sie

die Sicherheitshinweise. Für Schäden oder Unfälle, die durch Nichtbeachtung entste-

hen, wird keine Haftung übernommen.

DETALLE A

ESCALA 1 : 1

Ensamblaje termo vertical vista lateral

HERMANOS JULIAN M S.L

Dibujado:

Detalle:

Pieza:

Formato:

Fecha:

06/06/2012

MOD 638

Ismael Santos

3,1 X 10 mm

3,1 x 10 mm

PIEZA A

PIEZA B

instrucciones 3

Pieza:

Detalle:

HERMANOS JULIAN M S.L

Dibujado:

Fecha:

Formato:

06/06/2012

Teil A

Einhängehaken

Teil B

Standfuß

Bild 1

DETALLE A

ESCALA 1 : 2.2

instrucciones 4

Pieza:

Detalle:

HERMANOS JULIAN M S.L

Dibujado:

Fecha:

Formato:

06/06/2012

Bild 2

30 cm

1.8 m MAX

instrucciones 2

Pieza:

Detalle:

HERMANOS JULIAN M S.L

Dibujado:

Fecha:

Formato:

06/06/2012

DISTANCIA COLGAR

Bohrabstand

1,5m Kabellänge max.

Bild 3

Produkspesifikasjoner

Merke:	Steba
Kategori:	varmeaparat
Modell:	HL 638 C2
Varmekilde:	Elektrisk
Vekt:	2100 g
Bredde:	290 mm
Dybde:	90 mm
Høyde:	385 mm
Håndtak:	Ja
Justerbar termostat:	Ja
Frostbeskyttelse:	Ja
Produktfarge:	Sølv
Overopphetingsbeskyttelse:	Ja
Modell/Type:	Viftedrevet elektrisk romvarmer
Kan monteres på vegg:	Ja
Internasjonal beskyttelses (IP)-kode:	IP21
Av/på-bryter:	Ja
Varmestrøm (min.):	1200 W
Varmeeffekt:	2000 W
Display:	Nei
Plasseringsmuligheter:	Wall, Floor
Antall styrkenivåer:	4
Egnet for romvolum opptil:	24 m²
Dobbeltisolert:	Ja
