SBS-MR-1600/6 | SBS-MR-1600/1T | SBS-MR-1600/1T PRO
BEDIENUNGSANLEITUNG
MAGNETRÜHRER
USER MANUAL
MAGNETIC STIRRER
INSTRUKCJA OBSŁUGI
MIESZADŁO MAGNETYCZNE
MANUEL D´UTILISATION
AGITATEUR MAGNÉTIQUE
ISTRUZIONI PER L’USO
AGITATORE MAGNETICO
MANUAL DE INSTRUCCIONES
AGITADOR MAGNÉTICO
NÁVOD K POUŽITÍ
MAGNETICKÉ MÍCHADLO
DE | EN | PL | CZ | FR | IT | ES
2 3
INHALT | CONTENU | CONTENT | CONTENUTO | CONTENIDO | TREŚĆ | OBSAH
2
Deutsch
English
Polski
Česky
Français
Italiano
Español
3
8
12
17
21
26
31
NAZWA PRODUKTU MIESZADŁO
MAGNETYCZNE
Z GRZANIEM
MIESZADŁO MAGNETYCZNE
Z GRZANIEM I TIMEREM
MIESZADŁO MAGNETYCZNE
Z GRZANIEM I TIMEREM
PRODUKTNAME MAGNETRÜHRER 6FACH MAGNETRÜHRER TIMER MAGNETRÜHRER TIMER
PROFESSIONAL
PRODUCT NAME MAGNETIC STIRRER MAGNETIC STIRRER TIMER MAGNETIC STIRRER TIMER
PROFESSIONAL
NOM DU PRODUIT AGITATEUR MAGNÉTIQUE AGITATEUR MAGNÉTIQUE
AVEC MINUTERIE
AGITATEUR MAGNÉTIQUE
PROFESSIONNEL AVEC MINUTERIE
NOME DEL PRODOTTO AGITATORE MAGNETICO AGITATORE MAGNETICO
CON TIMER
AGITATORE MAGNETICO
PROFESSIONALE CON TIMER
NOMBRE DEL PRODUCTO AGITADOR MAGNÉTICO AGITADOR MAGNÉTICO
CON TEMPORIZADOR
AGITADOR MAGNÉTICO CON
TEMPORIZADOR PROFESIONAL
NÁZEV VÝROBKU
MAGNETICKÉ MÍCHADLO
MAGNETICKÉ MÍCHADLO
S ČASOVAČEM
MAGNETICKÉ MÍCHADLO
S ČASOVAČEM PROFESIONÁLNÍ
MODEL PRODUKTU
SBS-MR-1600/6 SBS-MR-1600/1T SBS-MR-1600/1T PRO
MODELL
PRODUCT MODEL
MODÈLE
MODELLO
MODELO
MODEL VÝROBKU
HERSTELLER
EXPONDO POLSKA SP. Z O.O. SP. K.
MANUFACTURER
PRODUCENT
FABRICANT
PRODUTTORE
FABRICANTE
VÝROBCE
ANSCHRIFT DES HERSTELLERS
UL. NOWY KISIELIN – INNOWACYJNA 7, 66-002 ZIELONA GÓRA | POLAND, EU
MANUFACTURER ADDRESS
ADRES PRODUCENTA
ADRESSE DU FABRICANT
INDIRIZZO DEL PRODUTTORE
DIRECCIÓN DEL
FABRICANTER
ADRESA VÝROBCE
Rev. 18.05.2022
Die originale Anweisung ist die deutschsprachige Fassung.
Sonstige Sprachfassungen sind Übersetzungen aus der
deutschen Sprache.
BEDIENUNGSANLEITUNG
SICHERHEITSHINWEISE
Allgemeine Sicherheitshinweise bei der Benutzung von
Elektrogeräten: Um das Verletzungsrisiko durch Feuer
oder Stromschlag gering zu halten, bitten wir Sie, einige
grundlegende Sicherheitsanweisungen zu beachten,
wenn Sie dieses Gerät verwenden. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig und vergewissern Sie
sich, dass keine Fragen oen bleiben. Bewahren Sie
diese Betriebsanleitung bitte sorgfältig in der Nähe des
Produktes auf, um bei Fragen auch später noch einmal
nachschlagen zu können. Verwenden Sie stets einen
geerdeten Stromanschluss mit der richtigen Netzspannung
(siehe Anleitung oder Produktschild). Sollten Sie bezüglich
des Anschlusses Zweifel haben, lassen Sie ihn durch einen
qualizierten Fachmann überprüfen. Benutzen Sie niemals
ein defektes Stromkabel! Önen Sie dieses Gerät nicht in
feuchter oder nasser Umgebung, ebenso nicht mit nassen
oder feuchten Händen. Außerdem sollten Sie das Gerät vor
direkter Sonneneinstrahlung schützen. Betreiben Sie das
Gerät nur an geschützten Orten, sodass niemand auf Kabel
treten, über sie stürzen und/oder sie beschädigen kann.
Sorgen Sie darüber hinaus für ausreichende Luftzirkulation,
wodurch die Kühlung des Gerätes gewährleistet und
Wärmestaus vermieden werden. Ziehen Sie vor der
Reinigung dieses Gerätes den Netzstecker und benutzen
Sie zur Reinigung ein feuchtes Tuch. Vermeiden Sie den
Einsatz von Putzmitteln und achten Sie darauf, dass keine
Flüssigkeit in das Gerät eintritt, bzw. darin verbleibt. Das
Innere dieses Gerätes enthält keine für den Benutzer
wartungspichtigen Teile. Überlassen Sie Wartung,
Abgleich und Reparatur qualiziertem Fachpersonal. Im
Falle eines Fremdeingris verfällt die Garantie!
SICHERHEITSHINWEISE
1. Lesen Sie diese Gebrauchsanweisung vor
Inbetriebnahme des Gerätes sorgfältig durch!
Beachten Sie alle Sicherheitshinweise, um Schäden
durch falschen Gebrauch zu vermeiden!
2. Bewahren Sie die Gebrauchsanleitung für den
weiteren Gebrauch auf. Sollte dieses Gerät
an Dritte weitergegeben werden, muss die
Gebrauchsanleitung mit ausgehändigt werden.
3. Verwenden Sie das Gerät nur für den vorgesehenen
Zweck und nur in Innenräumen.
4. Im Falle von unsachgemäßem Gebrauch oder falscher
Handhabung kann keine Haftung für eventuell
auftretende Schäden übernommen werden.
Die Bedienungsanleitung muss sorgfältig
gelesen werden.
Elektrische Geräte dürfen nicht mit dem
Hausmüll entsorgt werden.
Das Gerät entspricht der CE-Erklärung.
Achtung! Heiße Oberäche – Verbrennungsrisiko!
HINWEIS! In der vorliegenden Anleitung sind
Beispielbilder vorhanden, die von dem tatsächlichen
Aussehen der Maschine abweichen können.
5. Vor dem ersten Gebrauch prüfen Sie bitte, ob die Art
des Stroms und die Netzspannung mit den Angaben
auf dem Produktschild kompatibel sind.
6. Dieses Gerät ist nicht dafür geeignet, durch Personen,
einschließlich Kindern, mit eingeschränkten
physischen, sinnlichen oder geistigen Fähigkeiten,
sowie mangelnder Erfahrung und/oder mangelndem
Wissen benutzt zu werden. Als Ausnahme gilt, wenn
diese durch eine für ihre Sicherheit zuständige Person
beaufsichtigt werden, oder Gebrauchsanweisungen
erhalten haben.
7. STROMSCHLAGGEFAHR! Versuchen Sie niemals, das
Gerät selbst zu reparieren. Lassen Sie stattdessen
das Gerät im Störungsfall nur von qualizierten
Fachleuten reparieren.
8. Überprüfen Sie regelmäßig den Netzstecker und das
Netzkabel. Sollte das Netzkabel beschädigt werden,
muss es durch den Hersteller, den Kundendienst
oder eine ähnliche Person ersetzt werden, um
Gefährdungen zu vermeiden.
9. Verhindern Sie eine Beschädigung des Netzkabels
durch Quetschen, Knicken oder Anschlagen an
scharfen Kanten und halten Sie es von heißen
Oberächen und oenen Flammen fern.
10. ACHTUNG LEBENSGEFAHR! Tauchen und Halten Sie
das Gerät während des Reinigens oder des Betriebes
nie in Wasser oder andere Flüssigkeiten.
11. Önen Sie unter keinen Umständen das Gehäuse.
12. Nur für den Innenbereich.
13. Benutzen Sie das Gerät nicht an Orten oberhalb einer
Höhe von 2000m.
14. Für einen sicheren Betrieb sollte das Gehäuse des
Geräts geerdet werden.
TECHNISCHE DETAILS
BEDIENUNGSANLEITUNG
Produktname Magne-
trührer
6fach
Magne-
trührer
Timer
Magne-
trührer
Timer
Professi-
onal
Modell SBS-MR
-1600/6
SBS-MR-
1600/1T
SBS-MR-
1600/1T
PRO
Nennspannung
[V~]/Frequenz [Hz]
230/50
Nennleistung [W] 870 310 660
Schutzklasse IP 30
Temperaturbereich
[°C]
5-99 5 – 100 0-220
Maximale Drehzahl
[U/min]
1600
Volumen des
gemischten Stoes
[ml]
100-
1000
100-
5000
5000
Anzahl der
Arbeitsstellen
6 1 1
Abmessungen der
Arbeitsplatte [mm]
φ120
161x161 187x187
Maße [mm] 301x963
x131
195x266
x168
310x209
x140
DE
Rev. 18.05.2022
4 5
DE
Maximale
Abmessungen
mit montiertem
Zubehör [mm]
301x963
x390
195x266
x443
310x209
x525
(Minuten-)
Schaltuhr [min]
0-120 0-120 0-9999
Umfeldtemperatur
[°C]
15-25
Gewicht [kg] 10,8 4,2 5,1
ANWENDUNGSGEBIET
Der Magnetrührer ist ein Gerät, das für den allgemeinen
Gebrauch in Laboren, Schulen, Universitäten und ähnlichen
Anstalten bestimmt ist. Es dient zum berührungslosen
Mischen von Flüssigkeiten, die in Glaswaren oder in
Laborgefäßen aufbewahrt werden, wie z. B. Flaschen,
Bechergläser, etc.
Das Produkt fällt nicht in den Anwendungsbereich der
MDD 93/42/EWG für Medizinprodukte. Das ist kein
medizinisches Gerät und kann nicht zur Durchführung
von Untersuchungen und Tests in Krankenhäusern und
medizinischen Einrichtungen eingesetzt werden.
Für alle Schäden bei nicht sachgemäßer Verwendung
haftet allein der Betreiber.
VOR DER ERSTEN BENUTZUNG
Prüfen Sie bei Erhalt der Ware die Verpackung auf Mängel
und önen Sie diese, falls keine vorhanden sind. Falls die
Verpackung Beschädigungen aufweist, setzen Sie sich
innerhalb von 3 Tagen mit der Transportgesellschaft und
Ihrem Vertriebspartner in Verbindung. Dokumentieren Sie
die Beschädigungen so gut wie möglich. Stellen Sie das
Paket mit Inhalt nicht über Kopf auf! Sollten Sie das Paket
weiter transportieren, halten Sie es aufrecht und stabil.
ENTSORGUNG DER VERPACKUNG
Es wird darum gebeten, das Verpackungsmaterial (Pappe,
Plastikbänder und Styropor) zu behalten, um das Gerät
im Servicefall bestmöglich geschützt zurücksenden zu
können!
AUFBAU DES GERÄTES
PLATZIERUNG DES GERÄTES
Die Umgebungstemperatur sollte zwischen 15 und
25°C liegen und die relative Luftfeuchtigkeit 60 % nicht
überschreiten. Das Gerät ist so aufzustellen, dass eine gute
Luftzirkulation gewährleistet ist. Es ist auf allen Seiten ein
Mindestabstand von mindestens 10 cm einzuhalten. Halten
Sie das Gerät von heißen Flächen fern. Betreiben Sie das
Gerät stets auf einer ebenen, stabilen, sauberen, feuerfesten
und trockenen Fläche und außerhalb der Reichweite von
Kindern oder Personen mit geistigen Behinderungen.
Platzieren Sie das Gerät so, dass der Netzstecker jederzeit
zugänglich und nicht verdeckt ist. Achten Sie darauf, dass
die Stromversorgung des Gerätes, den Angaben auf dem
Produktschild entspricht! Spannungsschwankungen sollten
±10% der Nennspannung nicht überschreiten.
WIE FUNKTIONIERT DAS GERÄT? – DAS GRUNDPRINZIP
SBS-MR-1600/6
SBS-MR-1600/1T SBS-MR-1600/1T PRO
1. Ständersockel
2. Stange
3. Befestigung
4. Greifer
5. Temperaturfühler
6. Arbeitsplatte
7. Bedienfeld (Beschreibung siehe unten)
8. Ein/Aus-Schalter
Der Anwender muss den Sockel für den Temperaturfühler
selbst montieren. Zu diesem Zweck sollte Folgendes getan
werden:
• Schrauben Sie die Stange auf der mit Gewinde
ausgeführten Seite (2) an den Sockel (1).
• Die Befestigung (3) auf die Stange (2) aufstecken und
mit einer Schraube festschrauben.
• Durch das Loch in der Befestigung den Greifer (4)
ziehen und mit einer Schraube festschrauben.
• Stecken Sie den Temperaturfühler in eine der
Bohrungen im Kunststoteil des Greifers.
• Jetzt ist das Gerät gebrauchsfertig.
Bedienfeld SBS-MR-1600/6 i SBS-MR-1600/1T
1. Anzeige von Temperaturwerten
2. Wert erhöhen
3. Wert reduzieren
4. Einstelltaste "SET".
5. Drehzahlanzeige
6. Schaltuhr
7. Ein/Aus-Schalter
8. Drehgeschwindigkeitsregelknopf
9. LED-Anzeige
7
8
5
34
6
2
1
7 8
6
1
2 5
3 4
7 8
6
1
3
5 2
4
4
3
2
1
8
9
7
6
5
Rev. 18.05.2022
Bedeutung der Abkürzungen bei der Temperaturanzeige:
SV (eng. Setting Value) – Sollwert für den PID-Regler
PV (eng. process variable)/OUT (eng. Output)
– Prozessvariable für den PID-Regler (aktuell abgelesener
Temperaturwert)

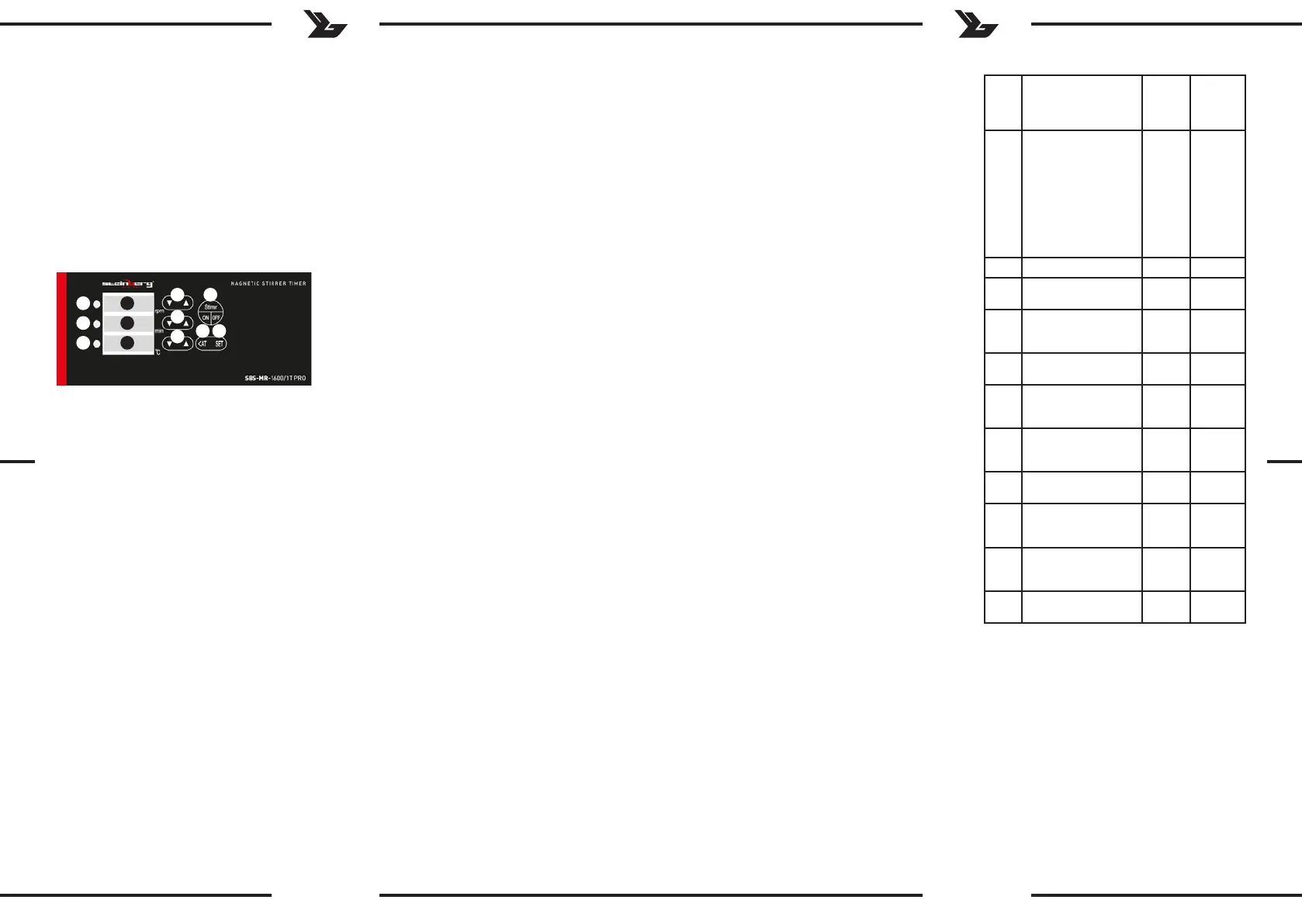

Bedienfeld SBS-MR-1600/1T PRO
DE
1. Alarm-LED
2. Drehzahlanzeige
3. Drehzahleinstelltasten
4. „OFF“ LED
5. Zeitanzeige (Minutenzeiger)
6. Tasten zur Einstellung des Zeitwertes
7. LED „OUT"
8. Temperaturwertanzeige
9. Tasten zur Einstellung des Temperaturwertes
10. Ein/Aus-Schalter für Heizen, Mischen und
Countdown-Zeit
11. Taste für automatische Adaptionsfunktion
12. Einstelltaste „SET“.
BEDIENUNG
MODELL SBS
-
MR
-
1600/6 | SBS
-
MR
-
1600/1T
1. Überprüfen Sie den Zustand des Gerätes vor dem
Gebrauch.
2. Stellen Sie das Becherglas (oder ein anderes
Glaslaborgefäß) mittig auf die Arbeitsplatte
3. Schütten Sie die Flüssigkeit in den Behälter.
Legen Sie den Magnetstab (Mischwerk) in den
Flüssigkeitsbehälter.
4. Stecken Sie den Temperaturfühler in die Flüssigkeit
(mindestens 2/3 der Fühlerlänge sollten eingetaucht
werden), indem Sie ihn in die Bohrung des Ständers
stecken. Stellen Sie die Eintauchhöhe ein, indem Sie
die Höhe des Halters auf dem Ständer einstellen.
5. Schließen Sie das Gerät an die Stromversorgung an.
6. Schalten Sie den Ein/Aus-Schalter (7) ein, die Taste
leuchtet auf.
7. Die Temperaturanzeige zeigt kurzzeitig „nHc“ an,
und nach einer kurzen Zeit wird die aktuelle, vom
Sensor gemessene Temperatur angezeigt.
8. Stellen Sie die Heiztemperatur wie folgt ein:
• Drücken Sie die Taste „SET“ (4), der Temperaturwert
fängt an zu blinken.
• Mit den Tasten und (2;3) den
Temperatursollwert einstellen. HINWEIS: Wenn Sie
eine der Tasten längere Zeit gedrückt halten, erhöht/
verringert sich der Wert sehr schnell.
• Drücken Sie erneut die Taste „SET“ (4), um die
Auswahl zu bestätigen und in den BETRIEBSMODUS
ZURÜCKZUKEHREN.
• Auf dem Display wird der aktuelle Temperaturwert
der Flüssigkeit angezeigt, in der sich der Sensor
bendet.
• Während des Aufheizens leuchtet die rote LED auf
dem Display auf.
• Hinweis: Die Arbeitsplatte erwärmt sich enorm!
9. Die Rührwerksdrehzahl mit dem Drehknopf (8)
regeln. Die Einstellung der Drehzahl ist erst nach
dem Umschalten der Schaltuhr (6) auf "ON" oder
Countdown-Zeitmodus möglich. Das Rührwerk fängt
an sich zu bewegen.
10. Das Gerät ist mit einem PID-Regler zur Regelung
der Heiztemperatur ausgestattet. Gehen Sie wie
folgt vor, um die Einstellungen der Reglerparameter
vorzunehmen:
• Drücken Sie die Taste "SET" (4) und halten Sie sie 3
Sekunden lang gedrückt. Ignorieren Sie die Anzeige
"E00"auf dem Display.
• Drücken Sie zweimal die Taste "SET", bis "P" mit
einem Zahlenwert auf dem Bildschirm erscheint.
Der Regelbereich des Proportionalanteils des PID-
Reglers liegt zwischen 0,0 und 9,9. „P=0 "ist der
Schwellwert, der bedeutet, dass keine Erwärmung
erfolgt, P≠0 bedeutet, dass die Flüssigkeit erwärmt
wird. Mit steigendem P-Wert wird die Verstärkung
des Ausgangssignals erhöht, d. h. die Flüssigkeit
erreicht schneller die voreingestellte Temperatur
und die Einstellzeit wird kürzer, aber die maximale
Überregulierung nimmt zu.
• Bestätigen Sie den eingestellten Wert durch Drücken
der Taste "SET".
• Der Benutzer kann auch die Zeiteinstellung der
T-Regelung festlegen. Um die Einstellung der
Zeit durchzuführen, verfahren Sie wie bei den
Proportionalanteileinstellungen, drücken Sie jedoch
nach Erscheinen der Anzeige "E00" dreimal die
Taste "SET". In der Anzeige erscheint "T" und ein
Zahlenwert. Der Einstellbereich für die Regelungszeit
beträgt 1-99 s, wobei ein Wert zwischen 20 und 60
s empfohlen wird.
• Um die Bedienung zu vereinfachen, sind
Reglerparameter wie Integrationszeit und
Dierenzialzeit für den Anwender mit Default-
Werten von I=180, D=45 verborgen.
11. Messfehlerkorrektur. Wenn der Anwender sicher
ist, dass eine falsche Temperatur angezeigt wird,
kann die Messung im Bereich von – 4,9 bis 4,9°C
korrigiert werden. Um diese Option zu aktivieren,
halten Sie die Taste "SET" für 3s gedrückt. Im Display
erscheint der erste Parameter "E00" (der Schwellwert
ist ein vernachlässigbarer Parameter). Drücken Sie
erneut die Taste "SET" und nehmen Sie dann die
Parameteränderung mit den Tasten: und vor.
Bestätigen Sie die Änderungen durch Drücken der
Taste "SET".
12. Das Gerät verfügt über eine Zeitschaltuhr. Ist sie auf
"0" eingestellt, heizt das Gerät die Flüssigkeit, aber
die Mischfunktion funktioniert nicht. Wenn Sie das
Einstellrad auf "ON" stellen, arbeitet das Gerät ohne
Zeitbegrenzung. Das Gerät kann im Betriebsmodus
mit einer Zeitbegrenzung von bis zu 120 Minuten
gestartet werden. Nach Ablauf der Zeit schaltet sich
das Gerät selbsttätig aus.
Stellen Sie beim Modell SBS-MR-1600/6 die Parameter
wie in den Punkten 7-11 beschrieben für jeden gerade
benutzten Arbeitsplatz getrennt ein (insgesamt 6
Arbeitsplätze). Das Gerät verfügt über einen Ein – und
Ausschalter zum Einschalten des Gerätes und eine Schaltuhr
für alle Arbeitsplätze. Es ist nicht möglich, getrennte
Betriebszeitwerte für einzelne Arbeitsplätze einzustellen.
1 2
4 5
7 8
3
6
9
10
11 12
Rev. 18.05.2022
14 15
• Nacisnąć ponownie przycisk „SET” (4) w celu
zatwierdzenia i powrotu do trybu pracy.
• Wyświetlacz będzie pokazywał aktualną wartość
temperatury cieczy w której został umieszczony
czujnik.
• Podczas nagrzewania zapala się na czerwono dioda
na wyświetlaczu.
• Uwaga: Płyta robocza bardzo się nagrzewa!
9. Regulować prędkość obrotową mieszadła za pomocą
pokrętła (8). Ustawienie prędkości obrotowej możliwe
dopiero po przełączeniu minutnika (6) w tryb „ON”
lub odliczania czasu. Mieszadło wprawi się w ruch.
10. Urządzenie wyposażone jest w regulator PID
do regulacji wartości temperatury grzania. Aby
wejść w ustawienia wartości regulacji parametrów
regulatora należy postępować w następujący sposób:
• Przycisnąć przycisk „SET” (4) i przytrzymać go przez
3s. Zignorować napis na wyświetlaczu „E00”.
• Przycisnąć przycisk „SET” dwukrotnie, aż na ekranie
pojawi się „P” z wartością liczbową. Zakres regulacji
wartości członu proporcjonalnego regulatora PID
wynosi od 0.0 do 9.9.
„P=0” jest wartością progową oznaczającą brak
grzania, P≠0 oznacza, że zachodzi proces grzania
cieczy. Wraz ze zwiększaniem wartości P użytkownik
zwiększa wzmocnienie sygnału wyjściowego tj. ciecz
szybciej osiąga temperaturę zadaną, a czas regulacji
maleje, jednakże wzrasta wartość maksymalnego
przeregulowania.
• Zatwierdzić ustawioną wartość pojedynczym
przyciśnięciem przycisku „SET”.
• Dodatkowo użytkownik ma opcję wyboru ustawienia
czasu regulacji T. W celu wejścia w ustawienia
czasu regulacji należy postępować jak w przypadku
ustawień członu proporcjonalnego z tym, że po
pojawieniu się napisu „E00” przycisnąć przycisk „SET”
trzykrotnie. Na wyświetlaczu pojawi się napis „T” oraz
wartość liczbowa. Zakres wartości ustawień czasu
regulacji wynosi 1-99 s, przy czym zaleca się wybór
wartości pomiędzy 20, a 60s.
• Dla uproszczenia użytkowania parametry regulatora
takie jak czas całkowania oraz czas różniczkowania są
dla użytkownika parametrami ukrytymi o domyślnie
przyjętych wartościach I=180, D=45.
11. Korekcja błędu pomiaru. Jeśli użytkownik ma pewność,
że wyświetlacz wskazuje błędną temperaturę ma
możliwość dokonania korekcji pomiaru w zakresie –
4.9 do 4.9 oC. W celu uruchomienia tej opcji należy
przycisnąć przycisk “SET” I przytrzymać go przez 3s.
Jako pierwszy na wyświetlaczu pojawi się parametr
“E00” (wartość progowa-parametr pomijalny).
Nacisnąć przycisk “SET” ponownie, a następnie
wykonać zmianę parametru za pomocą przycisków:
i Zatwierdzić zmiany pojedynczym naciśnięciem
przycisku „SET”.
12. Urządzenie posiada minutnik. Jeśli jest on ustawiony
na wartość „0” urządzenie będzie grzało ciesz, ale
nie będzie działała funkcja mieszania. Nastawiając
pokrętło na wartość „ON” urządzenie będzie działało
bez limitu czasu. Urządzenie można uruchomić
w trybie działania z ograniczeniem czasowym
w zakresie do 120min. Po upływie czasu urządzenie
samo się wyłączy.
Dla modelu SBS-MR-1600/6 ustawianie parametrów
opisanych w pkt. 7-11 wykonać dla każdego używanego
w danym momencie stanowiska (łącznie 6 stanowisk).
1. Wyświetlacz wartości temperatury
2. Przycisk zwiększania wartości
3. Przycisk zmniejszania wartości
4. Przycisk ustawień „SET”
5. Wyświetlacz prędkości obrotowej
6. Minutnik
7. Przełącznik On/O
8. Pokrętło regulacji prędkości obrotowej
9. Dioda
Rozwinięcie skrótów przy wyświetlaczu temperatury:
SV (ang. Setting Value) – Wartość zadana dla regulatora PID
PV(ang. process variable) / OUT (ang. Output) – zmienna
procesowa dla regulatora PID (aktualna odczytywana
wartość temperatury)
Panel sterowania SBS-MR-1600/1T PRO
1. Dioda alarmu
2. Wyświetlacz prędkości obrotowej
3. Przyciski ustawiania wartości prędkości obrotowej
4. Dioda „OFF”
5. Wyświetlacz czasu (minutnik)
6. Przyciski ustawiania wartości czasu
7. Dioda „OUT”
8. Wyświetlacz wartości temperatury
9. Przyciski ustawiania wartości temperatury
10. Włącznik On/O grzania, mieszania oraz odliczania
czasu
11. Przycisk funkcji automatycznej adaptacji
12. Przycisk ustawień „SET”
1 2
4 5
7 8
3
6
9
10
11 12
OBSŁUGA
Model SBS-MR-1600/6 | SBS-MR-1600/1T
1. Sprawdzić stan urządzenia przed użyciem.
2. Ustawić zlewkę (lub inne szklane naczynie
laboratoryjne) centralnie na płycie roboczej.
3. Wlać ciecz do naczynia. Wrzucić pręcik magnetyczny
(mieszadełko) do naczynia z płynem.
4. Włożyć czujnik temperatury do cieczy ( min.
2/3 długości czujnika powinny być zanurzone)
umieszczając go w otworze na statywie. Wysokość
zanurzenia zmieniać regulując wysokość uchwytu na
statywie.
5. Podłączyć urządzenie do zasilania.
6. Włączyć przełącznikiem On/O (7), przycisk zaświeci
się.
7. Na wyświetlaczu temperatury pojawi się chwilowy
napis ”nHc”, a po chwili wyświetli się wartość
aktualnej temperatury mierzonej przez czujnik.
8. Ustawić temperaturę grzania w następujący sposób:
• Nacisnąć przycisk „SET” (4) liczba wskazująca wartość
temperatury zacznie migać.
• Za pomocą przycisków i (2; 3) ustawić wartość
zadaną temperatury. UWAGA: Dłuższe przytrzymanie
jednego z przycisków powoduje bardzo szybki
wzrost/zmniejszanie wartości.
PL
Rev. 18.05.2022
Urządzenie posiada jeden główny włącznik On/O
włączający urządzenie oraz jeden minutnik dla wszystkich
stanowisk. Nie ma możliwości ustawiania osobnych
wartości czasu działania dla pojedynczych stanowisk.
Model SBS-MR-1600/1T PRO
1. Sprawdzić stan urządzenia przed użyciem.
2. Ustawić zlewkę (lub inne szklane naczynie
laboratoryjne) centralnie na płycie roboczej.
3. Wlać ciecz do naczynia. Wrzucić pręcik magnetyczny
(mieszadełko) do naczynia z płynem.
4. Włożyć czujnik temperatury do cieczy ( min.
2/3 długości czujnika powinny być zanurzone)
umieszczając go w otworze na statywie. Wysokość
zanurzenia zmieniać regulując wysokość uchwytu na
statywie.
5. Podłączyć urządzenie do zasilania. Włączyć głównym
przełącznikiem On/O znajdującym się w boku
urządzenia.
6. Ustawić za pomocą przycisków i (3 ; 6 ; 9)
preferowane wartości prędkości obrotowej, czasu
działania mieszadła oraz temperatury grzania.
Dodatkowo dla ustawień wartości temperatury
przycisk „<AT” (11) służy do przeskakiwania między
pozycjami w zapisie dziesiętnym liczby. Uwaga:
Dłuższe przytrzymanie jednego z przycisków
powoduje bardzo szybki wzrost/zmniejszanie
wartości. Wybrana wartość zapisuje się samoistnie
po ok.2 s od momentu zwolnienia przycisku.
• Uwaga: Płyta robocza bardzo się nagrzewa!
7. Przycisnąć przycisk „Stirrer On/O” (10), załączy się
mieszanie oraz grzanie, rozpocznie się odliczanie
ustawionego czasu. Podczas załączania grzałki
zapala się dioda „OUT” (7), w czasie gdy temperatura
jest wyższa niż ustawiona lub ciecz jest rozgrzana do
odpowiedniego poziomu świeci się dioda „OFF” (4).
8. Kiedy minie określony przez użytkownika czas,
minutnik wyda sygnał dźwiękowy oraz wyłączy
grzanie i zastopuje ruch mieszadła. Użytkownik
może samodzielnie zastopować działanie urządzenia
przyciskając przycisk „Stirrer On/O” (10).
9. Wybranie wartości czasu równej 0000 oznacza
ustawienie urządzenia w tryb działania bez limitu
czasu. Urządzenie wyłączy się tylko poprzez działanie
użytkownika – wciśnięcie przycisku „Stirrer On/O”.
10. Urządzenie wyposażone jest w regulator PID
do regulacji wartości temperatury grzania.
Użytkownik ma możliwość ustawiania parametrów
przedstawionych w poniższej tabeli. Jednakże
ustawień tych powinna dokonywać tylko osoba
o odpowiedniej wiedzy i kwalikacjach.
W celu wejścia w ustawienia należy przycisnąć przez
3s przycisk „SET”. Wartości ustawiać przyciskami
i przechodzić do kolejnej wartości przyciskając
przycisk „SET”. Aby zatwierdzić wybrane wartości
parametrów przycisnąć przycisk „SET” przez ok. 3s.
Wartości pojawiają się na wyświetlaczu temperatury
oraz wyświetlają się w kolejności identycznej jak
w poniższej tabeli. W przypadku wystąpienia alarmu
(przekroczenia ustawionych wartości alarmowych)
zaświeci się dioda „ALM” (1).
11. W celu uruchomienia automatycznej adaptacji
wartości PID, przycisnąć przycisk „<AT” (11)
i przytrzymać go przez 3s.
WSKAZÓWKI UŻYTKOWANIA
• Nie zmieniać gwałtownie prędkości obrotowej,
ustawiać ją powoli przekręcając pokrętło. Ustawienie
od razu najwyższej prędkości mieszadła może
spowodować drgania naczynia z płynem lub nawet
samego urządzenia.
• Ne włączać grzania pod pustym naczyniem.
• W celu uziemienia obudowy, z tyłu urządzenia
umieszczono śrubę oznaczoną znakiem uziemienia
do której należy podłączyć przewód uziemiający.
• Kontrolować ilość płynu w naczyniach. Płyn może
odparować.
• Jeśli temperatura grzania zostanie ustawiona
na wartość mniejszą od temperatury otoczenia.
Urządzenie nie będzie grzać.
Kod
para-
me-
tru
Znaczenie parametru Zakres
nastaw
Nastawa
fabryczna
LC LoBlokada
00 – Brak blokady;
01 – Blokada zmiany
wewnętrznych
parametrów
02 – Blokada zmiany
wartości zadanej
temperatury oraz
wewnętrznych
parametrów
--- 01
H Wartość alarmu ±19°C 00.3
F Strefa nieczułości
alarmu
0-99.9 00.1
P Człon proporcjonalny
nastawy regulatora PID
0-99.9 02.0
I Czas stałej całkowania
regulatora PID
0-999s 160
D Czas stałej
różniczkowania
regulatora PID
0-999s 040
T Okres osiągania
temperatury zadanej
1-200s 003
C Korekcja wartości
mierzonej przez czujnik
±19°C 000
Y Strefa niewrażliwości
głównego wyjścia na
zmiany (P=0)
0-99.9 00.1
E Ograniczenie
maksymalnego
przeregulowania
0-10.0 00.0
AT Automatyczna
adaptacja wartości PID
OF/ON OF
PL
Rev. 18.05.2022

Produkspesifikasjoner

Merke: Steinberg
Kategori: Ikke kategorisert
Modell: SBS-MR-1600/6

Trenger du hjelp?

Hvis du trenger hjelp med Steinberg SBS-MR-1600/6 still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert Steinberg Manualer

Steinberg

Steinberg The Grand 3 Bruksanvisning

21 Februar 2025
Steinberg

Steinberg HALion Symphonic Orchestra Bruksanvisning

21 Februar 2025
Steinberg

Steinberg Dorico Pro 3.5 Bruksanvisning

21 Februar 2025
Steinberg

Steinberg SBS-NL-5 Bruksanvisning

1 Februar 2025
Steinberg

Steinberg SBS-LAB-110 Bruksanvisning

1 Februar 2025
Steinberg

Steinberg SBS-LVS-200 Bruksanvisning

10 Januar 2025
Steinberg

Steinberg SBS-LF-153 Bruksanvisning

9 Januar 2025
Steinberg

Steinberg SBS-TWB-100 Bruksanvisning

18 Desember 2024
Steinberg

Steinberg SBS-TWB-600 Bruksanvisning

18 Desember 2024
Steinberg

Steinberg SBS-LAB-141 Bruksanvisning

18 Desember 2024

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

DB Technologies

DB Technologies DVA KS10 Bruksanvisning

26 August 2025
DB Technologies

DB Technologies Ingenia IG2TR Bruksanvisning

26 August 2025
DB Technologies

DB Technologies EME ONE Bruksanvisning

26 August 2025
Glem Gas

Glem Gas GTIP42BK Bruksanvisning

26 August 2025
DB Technologies

DB Technologies S08dp Bruksanvisning

26 August 2025
DB Technologies

DB Technologies Ingenia IG4TR Bruksanvisning

26 August 2025
DB Technologies

DB Technologies DRK IG Bruksanvisning

26 August 2025
Glem Gas

Glem Gas GTI642BSL Bruksanvisning

26 August 2025
DB Technologies

DB Technologies VIO S115 Bruksanvisning

26 August 2025
Cres Cor

Cres Cor KCUA11 Bruksanvisning

26 August 2025
