S-4605 SDI to Optical Fiber converter

S-4606 Optical Fiber to SDI converter

USER MANUAL

SWIT Electronics Co., Ltd.

Tel:+86-25-85805753

Fax:+86-25-85805296

http://www.swit.cc

E-mail: contact@swit.cc

1. Characteristics

◆

Portable 3G/HD/SD-SDI transmission via Optical Fiber

◆

Single-mode optical fiber, max 20km reliable transmission

◆

Support hot swap of optical module

◆

S-4605: SDI to Optical Fiber, with SDI loop output

◆

S-4605: Optical Fiber to SDI, with 2 SDI output

◆

Heavy duty housing, with bottom screw threads for installing

2. Product View

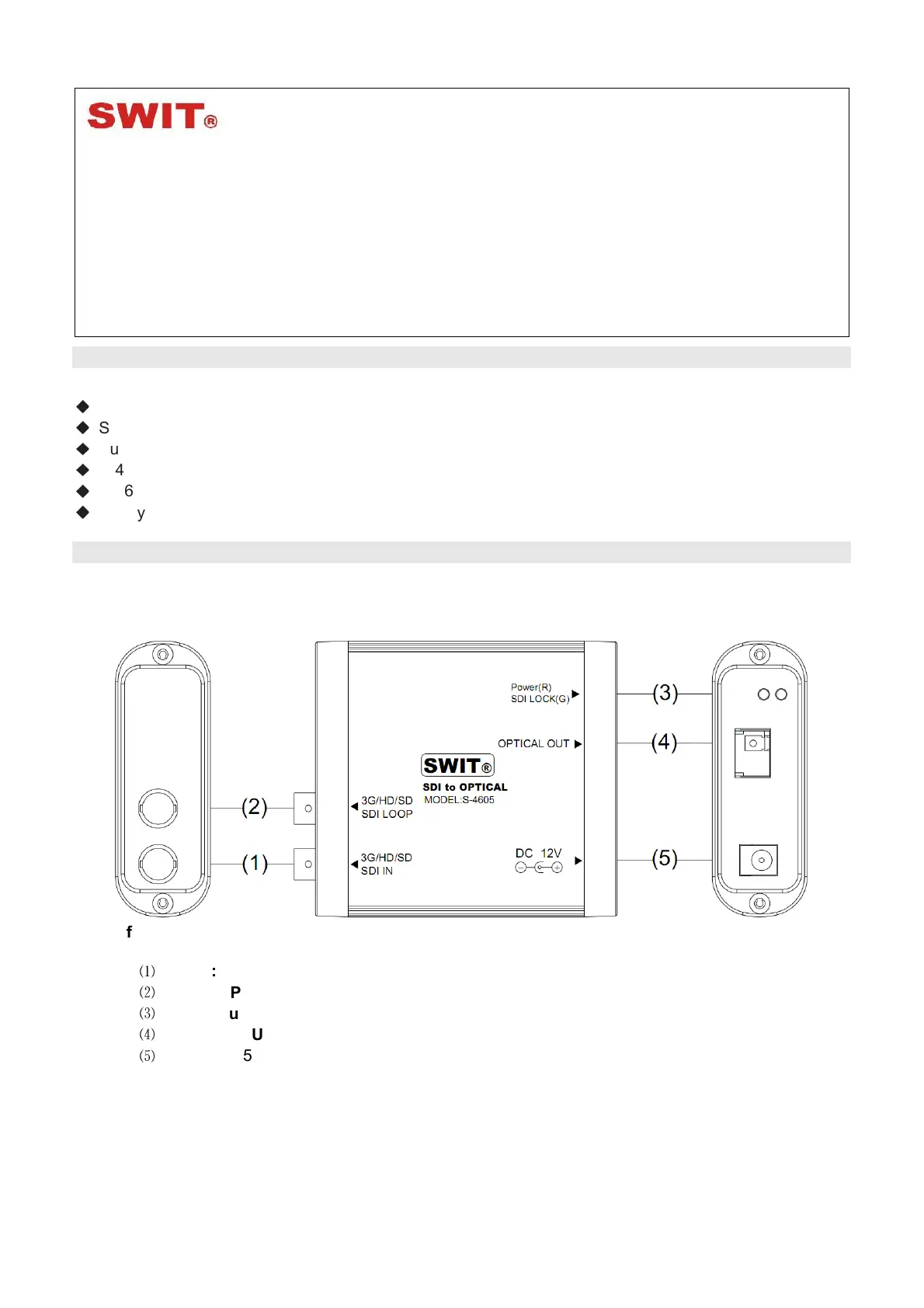

S-4605

Left side view Front view Right side view

⑴

SDI IN: 3G/HD/SD-SDI input (BNC)

⑵

SDI LOOP: 3G/HD/SD-SDI loop through output (BNC)

⑶

LED status indicator

⑷

OPTICAL OUT: Optical fiber output (LC)

⑸

DC 12V: 5.5mm pole DC input

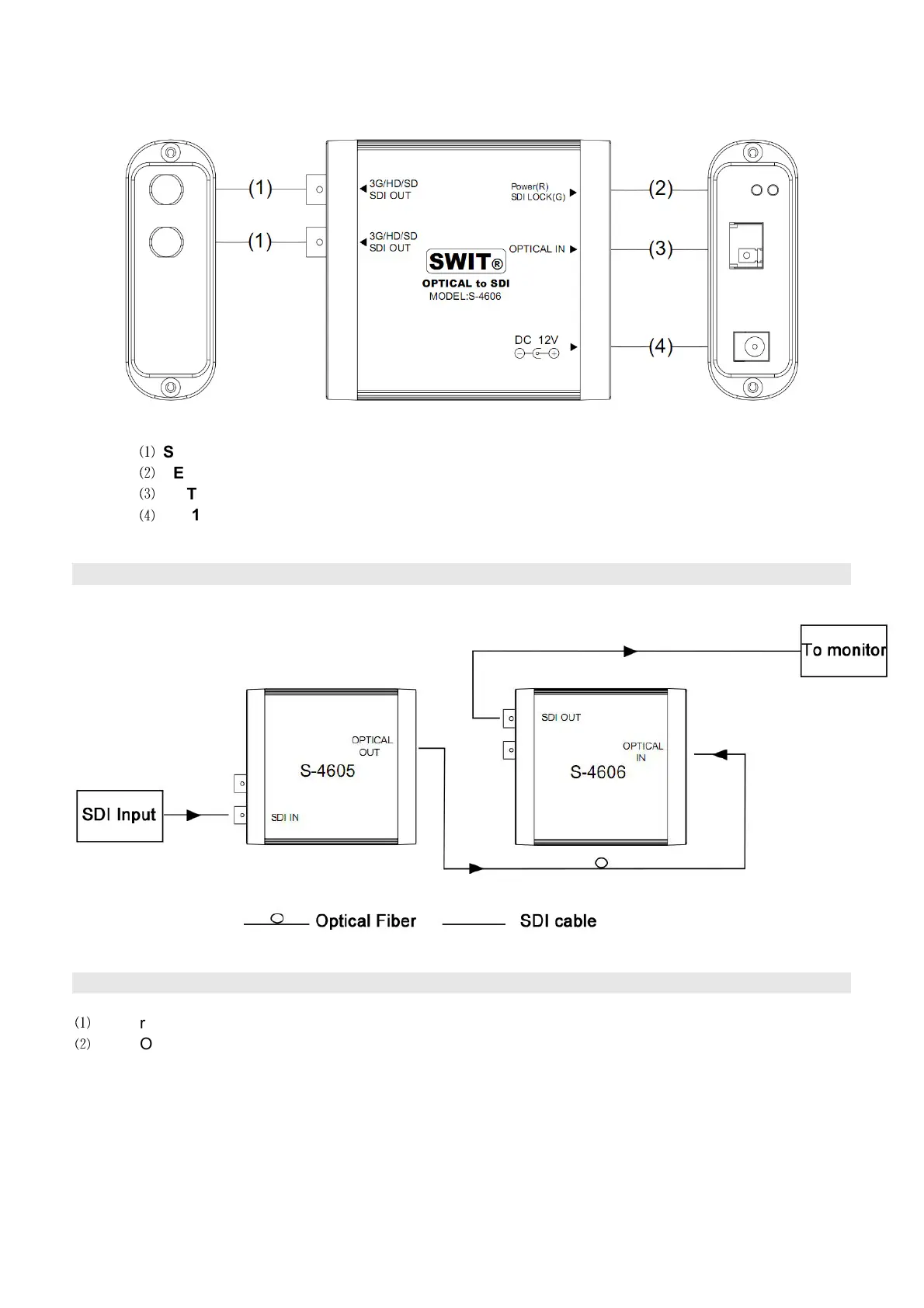

S-4606

Left side view Front view Right side view

⑴

SDI OUT: 3G/HD/SD-SDI output p2-x2 (BNC)

⑵

LED status indicator

⑶

OPTICAL IN: Optical fiber input (LC)

⑷

DC 12V: 5.5mm pole DC input

3. Working Flow

4. LED status Indicators

⑴

Power (Red): Power indicator

⑵

SDI LOCK (Green): SDI indicator, lights on when there’s SDI input or output recognized

Produkspesifikasjoner

Merke:	SWIT
Kategori:	lyd / video konverterer
Modell:	S-4606
Vekt:	220 g
Bredde:	98 mm
Dybde:	84 mm
Høyde:	29 mm
LED-indikatorer:	Power, Status
Maksimal videooppløsning:	- piksler
Driftsspenning:	18 V
Utgangsgrensesnitt:	SDI
Produktfarge:	Sort
Strømforbruk (vanlig bruk):	3 W
Støttede videofunksjoner:	480i, 576i, 720p, 1080i, 1080p
Driftstemperatur (T-T):	0 - 70 °C
Kroppsmateriale:	Aluminium
Video ut:	2x BNC
Ekstern strømadapter:	Ja
Relativ luftfuktighet under drift (H-H):	10 - 90
Videoopptaksgrensesnitt:	1x LC
AC-adapter bunt:	Ja
BNC-utgangsporter:	2
Antall:	1
Omformertype:	Passiv
BNC video utgang:	Ja
