Timex BikeSensor W262-M184 Bruksanvisning
Timex
sykkeldata
BikeSensor W262-M184
Les nedenfor 📖 manual på norsk for Timex BikeSensor W262-M184 (2 sider) i kategorien sykkeldata. Denne guiden var nyttig for 2 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

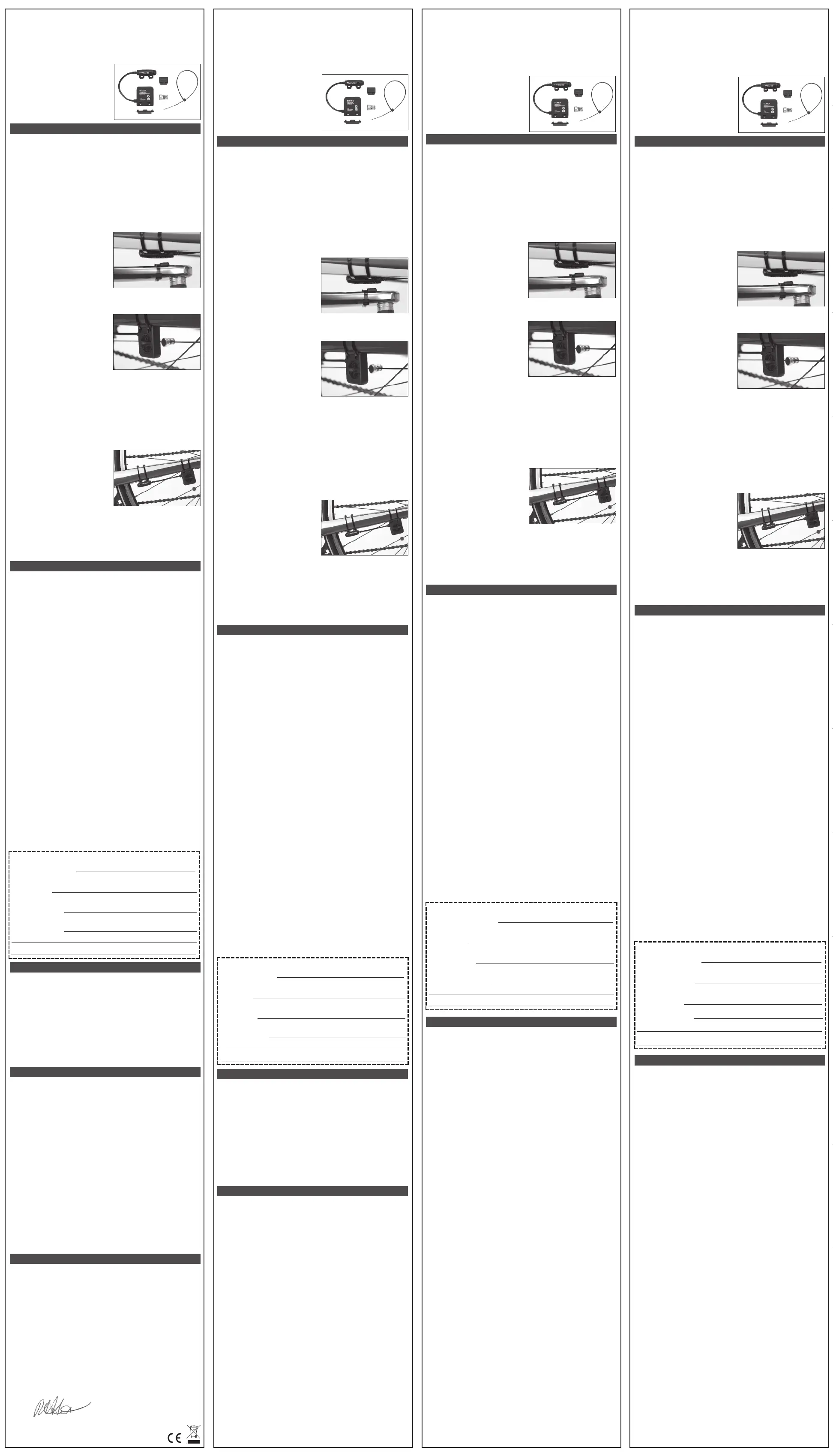

Side 1/2
Timex
®
w
ww.timex.com
W-262 184-095000 WW
T
his Timex
®
B
ike Sensor consists of a separate Cadence Sensor wired to a
Speed+Distance Sensor that has a battery hatch and a wireless ANT+
transmitter. The sensor includes two magnets to activate the sensors and
cable ties for installation.
A. Bike Cadence Sensor
B. Bike Speed+Distance Sensor
C. Rubber Pad
D
. Cadence Magnet
E
. Spoke Magnet
F
. Cable Ties
INSTRUCTIONS
T
his Timex Bike Sensor is mounted to the non-drive chainstay – the side of
t
he bicycle opposite from the chain.
1
. Using two Cable Ties, loosely hang the Cadence Sensor (A) from the
underside of the chainstay.
2
. With the bare side of the Cadence Magnet (D) placed against the
backside of the crank arm, loosely attach the Cadence Magnet to the
c
rank arm using a Cable Tie (F). -See picture.
3
. Align the magnet so the molded ridge between “CADENCE MAGNET”
passes by the line printed between “TIMEX” and “CADENCE SENSOR”.
M
ake sure the Cadence Magnet passes within 3/8” (10 mm) of the
Cadence Sensor.
NOTE: Magnet placement on the crank arm may depend upon the
Cadence Sensor placement, the bicycle type and/or the drive chain type.
4. Tighten the Cable Tie for the
C
adence Magnet, remove the
a
dhesive covers on the Cadence
Sensor, and tighten its Cable Ties.
N
OTE: Bicycles with triple chainring
c
ranksets and/or S-bend chainstays
may require either the Cadence
Magnet or the Cadence Sensor to be
shimmed in order to get both pieces
w
ithin correct proximity.
CAUTION: Be careful not to damage the covered wire between the
c
onnected sensors.
5
. Place the rubber pad (C) on the
bottom of the Speed+Distance
S
ensor (B), and loosely attach it
to the chain stay with the final
t
wo Cable Ties (A). Make sure the
battery hatch faces away from
t
he wheel for easy access.
6. Remove the screw from the Spoke
M
agnet (E), place the part onto a
rear wheel spoke so the bare magnet side passes within 3/8” (10 mm)
o
f the center of the Speed+Distance Sensor.
7
. Install the screw, align the Spoke Magnet, and tighten the screw on
the spoke. Make sure that it is still aligned with the Speed+Distance
S
ensor.
N
OTE: Location of the Speed+Distance Sensor on the chainstay may
d
epend on Spoke Magnet placement, the bicycle type, and/or the drive
c
hain type, or the position of the attached Cadence Sensor.
N
OTE: Bicycles with triple chainring cranksets and/or S-bend chainstays
m
ay require the canting of the Speed+Distance Sensor toward the Spoke
Magnet in order to get both pieces
within correct proximity.
C
AUTION: Be careful not to damage
the covered wire between the
connected sensors.
8. Tighten the Cable Ties for the
S
peed+Distance Sensor, and trim
the ends of all the cable ties with
a scissor or diagonal cutter.
N
OTE: Bicycles with triple chainring cranksets and/or S-bend chainstays
m
ay require the canting of the Speed+Distance Sensor toward the Spoke
Magnet in order to get both pieces within correct proximity.
9. Refer to the watch instructions to pair and calibrate it with the Timex
B
ike Sensor and to display its data on the watch.
1
0. Periodically check the cable ties and spoke screw to make sure that
they are secure.
I
NTERNATIONAL WARRANTY
(U.S. LIMITED WARRANTY)
Y
our product is warranted against manufacturing defects by Timex Group USA,
Inc. for a period of ONE YEAR from the original purchase date. Timex and its
worldwide affiliates will honor this International Warranty.
P
lease note that Timex may, at its option, repair your product by installing new
or thoroughly reconditioned and inspected components or replace it with an
identical or similar model. IMPORTANT: PLEASE NOTE THAT THIS WARRANTY
D
OES NOT COVER DEFECTS OR DAMAGES TO YOUR PRODUCT:
1) after the warranty period expires;
2) if the product was not originally purchased from an authorized retailer;
3
) from repair services not performed by the manufacturer;
4) from accidents, tampering or abuse; and
5) Case, or battery. You may be charged for replacing any of these parts.
T
HIS WARRANTY AND THE REMEDIES CONTAINED HEREIN ARE EXCLUSIVE AND IN
LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY IMPLIED
WARRANTY OF MERCHANTA BIL ITY OR FITNESS FOR PARTICULAR PURPOSE.
T
IMEX IS NOT LIABLE FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES.
Some countries and states do not allow limitations on implied warranties and do
n
ot allow exclusions or limitations on damages, so these limitations may not
apply to you. This warranty gives you specific legal rights and you may also have
other rights which vary from country to country and state to state.
To obtain warranty service, please return your Bike Sensor to the manufacturer,
o
ne of its affiliates or the retailer where the product was purchased, together
with a completed original Product Repair Coupon or, in the U.S. and Canada only,
the completed original Product Repair Coupon or a written statement identifying
y
our name, address, telephone number and date and place of purchase. Please
include the following with your Bike Sensor to cover postage and handling (this
is not a repair charge): a US$ 8.00 check or money order in the U.S.; a CAN$7.00
c
heque or money order in Canada; and a UK£ 2.50 cheque or money order in the
U.K. In other countries, you will be charged for postage and handling. NEVER
INCLUDE ANY ARTICLE OF PERSONAL VALUE IN YOUR SHIPMENT.
F
or the U.S., please call 1-800-328-2677 for additional warranty information. For
Canada, call 1-800-263-0981. For Brazil, call +55 (11) 5572 9733. For Mexico, call
01-800-01-060-00. For Central America, the Caribbean, Bermuda and the
B
ahamas, call (501) 370-5775 (U.S.). For Asia, call 852-2815-0091. For the U.K.,
call 44 208 687 9620. For Portugal, call 351 212 946 017. For France, call 33 3 81
63 42 00. Germany/Austria: +43 662 88921 30. For the Middle East and Africa,
c
all 971-4-310850. For other areas, please contact your local Timex retailer or
Timex distributor for warranty information.
©2010 Timex Group USA, Inc. TIMEX is a registered trademark of Timex Group
U
SA, Inc. in the U.S. and other countries.
S
ERVICE
I
f your Sensor should ever need servicing, send it to Timex as set forth in
the Timex International Warranty or addressed to:
S
treet address:
TG Service Center TG Service Center
P.O. Box 2740 1302 Pike Ave.
L
ittle Rock, AR 72203 North Little Rock, AR 72114
For your convenience in obtaining factory service, participating Timex
retailers can provide you with a pre-addressed Repair Mailer. See the
T
imex International Warranty for specific instructions on the care and
service of your Bike Sensor.
F
or service questions, call 1-800-328-2677.
Should you need a replacement Bike Speed+Cadence+Distance
Sensor, call 1-800-328-2677.
F
CC NOTICE
F
CC Notice (U.S.) / IC Notice (Canada):
This device complies with Part 15 of the FCC Rules. Operation is subject
t
o the following two conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
W
arning: Changes or modifications to this unit not expressly approved by
the party responsible for compliance could void the user’s authority to
operate the equipment.
NOTE: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses,
and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Consult the dealer or an experienced radio TV technician for help.
This Class [B] digital apparatus complies with Canadian ICES-003. Cet
appareil numérique de la classe [B] est conforme à la norme NMB-003 du
Canada.
DECLARATION OF CONFORMITY
Manufacturers Name: Timex Group USA, Inc.
Manufacturers Address: 555 Christian Road
Middlebury, CT 06762
United States of America
declares that the product:
Product Name: Timex Bike Speed and Cadence Sensor
Model Numbers: M184
conforms to the following specifications:
R&TTE: 1999/05/EC
Standards: ETSI EN 300 440-1 - V1.4.1 :2008
ETSI EN 300 440-2 - V1.2.1 :2008
ETSI EN 301 489-1 V1.8.1:2008
ETSI EN 301 489-3 V1.4.1:2002
LVD: 2006/95/EC
Standards: CENELEC EN 60950-1/A11:2009
Supplemental Information: The product herewith complies with the requirements
of the Radio & Telecommunications Terminal Equipment Directive 1999/05/EC,
the Low Voltage Directive 2006/95/EC, and carries the CE marking accordingly.
Agent:
Roger H. Hunt
Quality Regulatory Engineer
Date: 05 February, 2010, Middlebury, Connecticut,
U.S.A.
Timex
®
w
ww.timex.com
W-262 1
84-095000
WW
Este sensor Timex
®
para bicicleta se compone de un sensor de cadencia
conectado a un sensor de velocidad-distancia que tiene un compartimento
para pila y un transmisor inalámbrico ANT+. El sensor incluye dos imanes
para activar los sensores y sujetacables para la instalación.
A. Sensor de cadencia para bicicleta
B
. Sensor de velocidad-distancia para
bicicleta
C. Almohadilla de caucho
D. Imán de cadencia
E
. Imán del rayo
F
. Sujetacables
I
NSTRUCCIONES
E
ste sensor Timex para bicicleta se instala en la cara interna de la vaina,
e
l lado de la bicicleta opuesto a la cadena.
1
. Usando dos sujetacables, cuelgue sin apretar el sensor de cadencia
(
A) de la cara interna de la vaina.
2
. Con el lado liso del imán de cadencia (D) colocado contra la parte
trasera de la biela, ate sin apretar el imán de cadencia a la biela
usando un sujetacables (F). Vea el dibujo
3
. Alinee el imán de forma que el borde moldeado entre “CADENCE
MAGNET" pase por la línea impresa entre “TIMEX” y “CADENCE
SENSOR”. Asegúrese que el imán de cadencia pase a 3/8" (10 mm)
del sensor de cadencia.
NOTA: La colocación del imán sobre la biela puede depender del lugar del
sensor de cadencia, del tipo de bicicleta y/o del tipo de cadena motriz.
4
. Aprete el sujetacable del imán de
cadencia, retire las cubiertas
a
dhesivas del sensor de cadencia
y aprete los sujetacables.
N
OTA: Bicicletas con juego de bielas
de triple plato y/o vainas dobladas en
S pudieran requerir que, p1-ya sea el
imán de cadencia o el sensor de
c
adencia necesiten de una cuña para
q
ue ambas piezas queden dentro de la proximidad correcta.
PRECAUCIÓN: Tenga cuidado en no dañar el cable cubierto entre los
sensores conectados.
5
. Coloque la almohadilla de caucho
(C) abajo del sensor de velocidad-
d
istancia (B), y átelo sin apretar a
la vaina con los dos sujetacables
r
estantes (A). Asegure que el
acceso al compartimento de
l
a pila no quede bloqueado por
la rueda.
6
. Retire el tornillo del imán para el rayo (E), coloque la parte en un rayo
de la rueda trasera de modo que la parte lisa del magneto pase a 3/8”
(
10 mm) del centro del sensor de velocidad-distancia.
7
. Instale el tornillo, alinee el imán del rayo y aprete el tornillo sobre
el rayo. Asegúrese que siga alineado con el sensor de velocidad-
distancia.
N
OTA: La ubicación del sensor de velocidad-distancia sobre la vaina
p
uede depender del lugar del imán del rayo, del tipo de bicicleta y/o tipo
de cadena, o de la posición del sensor de cadencia acoplado.
N
OTA: Bicicletas con juego de bielas de triple plato y/o vainas dobladas en
S
pudieran requerir que se deba inclinar el sensor de velocidad-distancia
hacia el imán del rayo para que ambas piezas queden dentro de la
proximidad correcta.
PRECAUCIÓN: Tenga cuidado en no
dañar el cable cubierto entre los
sensores conectados.
8. Aprete los sujetacables del sensor
de velocidad-distancia, y recorte
l
os extremos de todos los
sujetacables con una tijera o
c
uchilla en diagonal.
NOTA: Bicicletas con juego de bielas de triple plato y/o vainas dobladas en
S
pudieran requerir que se deba inclinar el sensor de velocidad-distancia
h
acia el imán del rayo para que ambas piezas queden dentro de la
proximidad correcta.
9. Vea las guías del reloj para sincronizarlo y calibrarlo con el Sensor de
bicicleta de Timex y mostrar la información en el reloj.
1
0. Revise regularmente los sujetacables y el tornillo del rayo para
cerciorarse de que están seguros.
GARANTÍA INTERNACIONAL
(
GARANTÍA LIMITADA PARA EE.UU.)
Timex Group USA, Inc garantiza su producto contra defectos de fabricación
durante un periodo de UN AÑO a partir de la fecha de compra original. Timex y
s
us sucursales en todo el mundo respaldarán esta garantía internacional.
R
ecuerde que Timex, a su entera discreción, podrá reparar su producto
mediante la instalación de componentes nuevos o totalmente reacondicionados
e inspeccionados, o bien reemplazarlo con un modelo idéntico o similar.
IMPORTANTE: POR FAVOR OBSERVE QUE ESTA GARANTÍA NO CUBRE DEFECTOS
O DAÑOS A SU PRODUCTO:
1) después de que vence el plazo de la garantía;
2
) si el producto inicialmente no se compró a un distribuidor autorizado;
3) si las reparaciones efectuadas no las hizo el fabricante;
4) si son consecuencia de accidentes, manipulación no autorizada o abuso; y
5
) si son en la caja o la pila. Se le podría cobrar por el reemplazo de cualquiera
de estas piezas.
ESTA GARANTÍA SE OFRECE EN FORMA EXCLUSIVA Y EN LUGAR DE CUALQUIER
O
TRA GARANTÍA, SEA EXPRESA O IMPLÍCITA, INCLUSIVE TODA GARANTÍA
IMPLÍCITA PARA FINES COMERCIALES O DE ADECUACIÓN A FINES PARTICULARES.
TIMEX NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS DIRECTOS,
INDIRECTOS O DERIVADOS.
En ciertos países y estados no se permiten limitaciones de las garantías
implícitas ni exclusiones o limitaciones de daños, por lo cual puede que estas
l
imitaciones no sean de aplicación en su caso particular. Esta garantía le otorga
derechos establecidos por ley, pero usted también podría tener otros derechos
que difieren de un país a otro, o de un estado a otro.
P
ara solicitar los servicios incluidos en la garantía, devolver el sensor de bicicleta
al fabricante, a una de sus sucursales o al comercio minorista adonde se compró
el producto, adjuntando el Cupón de Reparación que originalmente viene con el
p
roducto. En EE.UU. y Canadá se puede adjuntar el Cupón de Reparación o una
nota en la que figure su nombre, domicilio, número de teléfono y fecha y lugar
de compra. Para cubrir el costo de manejo y envío, adjuntar el siguiente importe
c
on su sensor de bicicleta (este importe no es para el pago de la reparación):
en EE.UU., un cheque o giro postal (“money order”) por US$8,00; en Canadá, un
cheque o giro postal por CAN$7,00; en el Reino Unido, un cheque o giro postal
por UK£ 2,50. En otros países se le cobrará por gastos de manipulación y envío.
N
UNCA INCLUYA NINGÚN ARTÍCULO DE VALOR PERSONAL EN SU ENVÍO
En EE.UU., por favor llame al 1-800-328-2677 para obtener información adicional
sobre la garantía. En Canadá, llamar al número 1-800-263-0981. En Brasil, al
+
55 (11) 5572 9733. En México, al 01-800-01-060-00. En América Central, países
d
el Caribe, Bermudas y Bahamas, al (501) 370-5775 (EE.UU.). En Asia, llamar al
852-2815-0091. En el Reino Unido., al 44 208 687 9620. En Portugal, al 351 212
946 017. En Francia, al 33 3 81 63 42 00. Para Alemania/Austria: +43 662 88921
3
0. Para el Medio Este y África, llamar al 971-4-310850. Para otras zonas, sírvase
comunicarse con el vendedor local de Timex o el distribuidor de Timex para
información de garantía.
©
2010 Timex Group USA, Inc. TIMEX es una marca registrada de Timex Group
USA, Inc. en los Estados Unidos y otros países.
SERVICIO
Si el sensor tuviera que ser reparado, envíelo a Timex según lo indicado en
la Garantía Internacional de Timex o bien envíelo a:
Dirección de la calle:
TG Service Center TG Service Center
P
.O. Box 2740 1302 Pike Ave.
Little Rock, AR 72203 North Little Rock, AR 72114
Para facilitarle los trámites del servicio de reparación, los distribuidores
d
e Timex pueden enviarle un sobre con la dirección impresa que usted
necesita. En la Garantía Internacional de Timex encontrará instrucciones
específicas respecto a los cuidados y servicios que necesita su sensor
d
e bicicleta.
Si tiene consultas sobre el servicio, llame al 1-800-328-2677.
S
i necesita reemplazar el sensor de velocidad-distancia y cadencia
llame al 1-800-328-2677.
Timex
®
www.timex.com
W-262 1
84-095000
WW
Ce capteur Timex
®
pour bicyclette se compose d’un capteur de cadence
séparé branché à un capteur de vitesse + distance possédant un logement
de pile et un émetteur sans fil ANT+. Le capteur comprend deux aimants
pour activer les capteurs et des attaches en nylon permettant
l’installation.
A
. Capteur de cadence pour bicyclette
B
. Capteur de vitesse + distance pour
b
icyclette
C
. Cale en caoutchouc
D
. Aimant de cadence
E
. Aimant de rayon
F. Attaches en nylon
MODE D’EMPLOI
Ce capteur Timex pour bicyclette se monte sur la base arrière – du côté
opposé à la chaîne.
1. À l’aide de deux attaches en nylon, monter le capteur de cadence (A)
s
ous la base arrière, sans le serrer.
2. Monter l’aimant de cadence (D) sur la manivelle à l’aide d’une attache
e
n nylon (F) sans le serrer, en plaçant le côté nu de l’aimant de
cadence (D) contre la partie postérieure de la manivelle. Voir photo.
3. Aligner l’aimant de manière à ce que la saillie entre « CADENCE
MAGNET » (aimant de cadence) passe par la ligne imprimée entre
« TIMEX » et « CADENCE SENSOR » (capteur de cadence). S’assurer
q
ue l’aimant de cadence ne passe pas à plus de 10 mm du capteur
de cadence.
REMARQUE : La position de l’aimant sur la manivelle peut dépendre
de la position du capteur de cadence, du type de bicyclette et ou du type
d
e chaîne.
4
. Serrer solidement l’attache en
nylon de l’aimant de cadence,
ô
ter les protections adhésives
du capteur de cadence et serrer
s
es attaches.
R
EMARQUE : Les bicyclettes équipées
d
e pédaliers avec triple plateau et ou
d
e bases arrières cintrées (en forme
de S) peuvent nécessiter le calage soit
de l’aimant de cadence, soit du capteur de cadence, de manière à ce
qu’ils se trouvent à la bonne distance.
ATTENTION : Prendre soin de ne pas abîmer le fil gainé entre les capteurs.
5. Placer la cale en caoutchouc (C)
s
ur la partie inférieure du capteur
de vitesse + distance (B) et le
m
onter, sans le serrer, sur la base
arrière à l’aide des deux dernières
a
ttaches en nylon (A). S’assurer
que le logement de la pile est
orienté vers l’extérieur de la roue
p
our en faciliter l’accès.
6
. Ôter la vis de l’aimant de rayon (E) et le monter sur un des rayons de
la roue arrière de manière à ce que le côté nu de l’aimant ne passe
p
as à plus de 10 mm du centre de capteur de vitesse + distance.
7
. Remettre la vis, aligner l’aimant de rayon et serrer la vis sur le rayon.
S’assurer qu’il est toujours bien aligné avec le capteur de vitesse +
distance.
R
EMARQUE : L’emplacement du capteur de vitesse + distance sur la base
a
rrière peut dépendre de la position de l’aimant de rayon, du type de
bicyclette et ou du type de chaîne, ou de l’endroit où le capteur de
cadence est attaché.
REMARQUE : Les bicyclettes équipées de pédaliers avec triple plateau
et ou de bases arrières cintrées (en forme de S) peuvent nécessiter
l’inclinaison du capteur de vitesse + distance vers l’aimant de rayon,
de manière à ce que les deux éléments se trouvent à la bonne distance.
ATTENTION : Prendre soin de ne pas
abîmer le fil gainé entre les capteurs.
8
. Serrer solidement les attaches en
nylon du capteur de vitesse +
distance, puis couper tous les
bouts des attaches en nylon avec
u
ne paire de ciseaux ou avec une
pince coupante.
REMARQUE : Les bicyclettes équipées
de pédaliers avec triple plateau et ou de bases arrières cintrées (en forme
de S) peuvent nécessiter l’inclinaison du capteur de vitesse + distance
vers l’aimant de rayon, de manière à ce que les deux éléments se trouvent
à
la bonne distance.
9
. Se référer au mode d’emploi de la montre pour l’associer et la calibrer
avec le capteur Timex pour bicyclette et pour afficher les données sur
l
a montre.
10. Vérifier régulièrement que les attaches en nylon et la vis de l’aimant
de rayon sont solidement serrées.
GARANTIE INTERNATIONALE
(GARANTIE LIMITÉE ÉTATS-UNIS)
Votre produit est garanti contre les défauts de fabrication par Timex Group USA,
I
nc. pour une période d’UN AN, à compter de la date d’achat. Timex ainsi que ses
filiales du monde entier honoreront cette Garantie Internationale.
Timex se réserve le droit de réparer votre produit en y installant des composants
n
eufs ou reconditionnés avec soin, ou bien de le remplacer par un modèle
identique ou similaire. IMPORTANT : VEUILLEZ NOTER QUE CETTE GARANTIE NE
COUVRE PAS LES DÉFAUTS OU DOMMAGES DE VOTRE PRODUIT :
1
) après l’expiration de la période de garantie ;
2) si le produit n’a pas été acheté initialement chez un revendeur agréé ;
3) s’ils résultent de travaux de réparation non effectués par le fabricant ;
4
) s’il s’agit d’un accident, d’une falsification ou d’un abus ; et
5) s’il s’agit du boîtier ou de la pile. Le remplacement de ces pièces peut être
payant.
C
ETTE GARANTIE ET LES RECOURS AUX PRÉSENTES SONT EXCLUSIFS ET
REMPLACENT TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS
TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION
À
UN USAGE PARTICULIER. TIMEX N’EST RESPONSABLE D’AUCUN DOMMAGE
PARTICULIER, ACCESSOIRE OU INDIRECT.
Certains pays ou états n’autorisent pas les limitations de garanties implicites et
n
’autorisent pas les exclusions ou limitations pour des dommages, auquel cas
lesdites limitations pourraient ne pas vous concerner. Les modalités de la
présente garantie vous donnent des droits légaux précis et vous pouvez égale-
m
ent vous prévaloir d’autres droits qui varient d’un pays ou d’un état à un autre.
Pour recourir à la garantie, veuillez renvoyer votre capteur pour bicyclette au
fabricant, à l’une de ses filiales ou au détaillant chez lequel le produit a été
a
cheté, accompagné de l’original du Coupon de réparation de produit dûment
r
empli ou, aux États-Unis et au Canada seulement, de l’original du Coupon de
réparation de produit dûment rempli ou d’une déclaration écrite indiquant votre
nom, adresse et numéro de téléphone ainsi que la date et le lieu d’achat.
V
euillez inclure la somme suivante avec votre capteur pour bicyclette pour
couvrir les frais de port et de manutention (ce ne sont pas des frais de
réparation) : un chèque ou mandat de 8,00 $ É.U. aux États-Unis ; un chèque ou
mandat de 7,00 $ CAN au Canada ; un chèque ou mandat de 2,50 £ au
R
oyaume-Uni. Dans les autres pays, vous serez facturé pour l’affranchissement
et la manutention. N’INCLUEZ JAMAIS D’ARTICLES DE VALEUR PERSONNELLE
DANS VOTRE ENVOI.
A
ux É.-U. veuillez composer le 1-800-328-2677 pour plus de renseignements sur
la garantie. Au Canada, composer le 1-800-263-0981. Au Brésil, composer le
+55 (11) 5572 9733. Au Mexique, composer le 01-800-01-060-00. Pour l’Amérique
c
entrale, les Caraïbes, les Bermudes et les Bahamas, composer le (501) 370-5775
(É.-U.). En Asie, composer le 852-2815-0091. Au Royaume-Uni, composer le
44 208 687 9620. Au Portugal, composer le 351 212 946 017. En France,
composer le 33 3 81 63 42 00. En Allemagne/Autriche : +43 662 88921 30. Pour
le Moyen-Orient et l’Afrique, composer le 971-4-310850. Pour les autres régions,
veuillez contacter votre détaillant ou distributeur Timex local pour toute
information concernant la garantie.
©2010 Timex Group USA, Inc. TIMEX est une marque déposée de Timex Group
USA, Inc. aux É.-U. et dans d’autres pays.
S
ERVICE
S
i votre capteur doit être réparé, envoyez-le à Timex conformément aux
dispositions de la Garantie internationale Timex ou adressez-le à :
A
dresse postale :
TG Service Center TG Service Center
P.O. Box 2740 1302 Pike Ave.
L
ittle Rock, AR 72203 North Little Rock, AR 72114 USA
Pour simplifier l’envoi à l’usine pour réparation, les revendeurs Timex
participants peuvent vous fournir une enveloppe de renvoi pour réparation
a
vec adresse. Reportez-vous aux instructions particulière d’entretien et de
réparation de votre capteur pour bicyclette dans la Garantie internationale
Timex.
Pour toute question concernant les réparations, appelez le
1-800-328-2677.
Si vous souhaitez remplacer le capteur de vitesse + cadence +
distance pour bicyclette, appelez le 1-800-328-2677.
AVIS FCC
Avis FCC (É.-U.) / Avis IC (Canada) :
Cet appareil est conforme à la Partie 15 des règles de la FCC. L’utilisation
est sujette aux deux conditions suivantes : (1) ce dispositif ne doit pas
causer de brouillage nuisible et (2) ce dispositif doit accepter tout
brouillage reçu, y compris tout brouillage susceptible de causer un
fonctionnement indésirable.
Avertissement : Les changements ou modifications non expressément
autorisés par la partie responsable de la conformité réglementaire
peuvent entraîner l’annulation du droit d’utilisation de ce matériel.
REMARQUE : Cet équipement a été vérifié et déclaré conforme aux
limites fixées pour un appareil numérique de classe B, en vertu de la Partie
15 du règlement de la FCC. Ces limites servent à assurer une protection
raisonnable contre le brouillage préjudiciable dans une installation
résidentielle. Cet équipement produit, utilise et peut rayonner de l’énergie
radiofréquence et, s’il n’est pas installé et utilisé conformément aux
instructions, peut causer un brouillage préjudiciable aux communications
radio. Il n’est toutefois pas garanti qu’aucun brouillage ne se produira pour
une installation particulière. Si cet équipement cause un brouillage
préjudiciable à la réception radio ou télévisuelle, ce qui peut être
déterminé en éteignant l’équipement et en le rallumant, l’utilisateur est
invité à tenter d’éliminer le brouillage par l’une ou plusieurs des méthodes
suivantes :
—Réorienter ou déplacer l’antenne de réception.
—Augmenter la distance séparant l’équipement et le récepteur.
—Consulter le revendeur ou un réparateur de radio et télévision
expérimenté.
Cet appareil numérique de la classe [B] est conforme à la norme NMB-003
du Canada.
Timex
®
www.timex.com
W-262 1
84-095000
WW

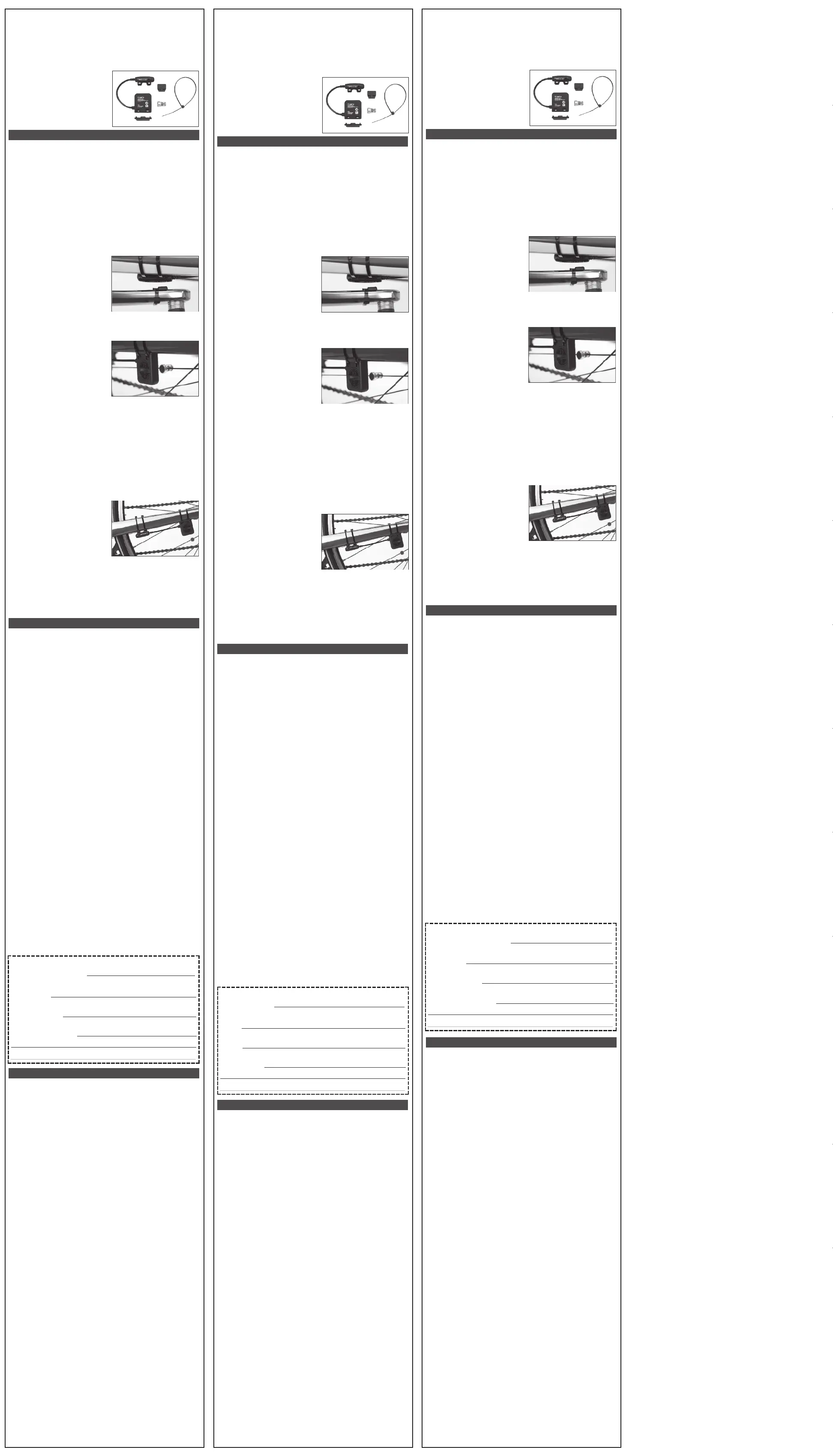

Este sensor Timex
®
para bicicleta consiste num sensor de cadência
independente, ligado por fio a um sensor de velocidade e distância
provido de uma portinhola para pilha e de um transmissor sem fio ANT+.
O sensor vem equipado com dois ímãs para ativar os sensores e com
braçadeiras para instalação.
A
. Sensor de cadência para bicicleta
B
. Sensor de velocidade e distância
p
ara bicicleta
C
. Base de borracha
D
. Ímã de cadência
E
. Ímã de raios
F. Braçadeiras
INSTRUÇÕES
Este sensor Timex para bicicleta é montado no tubo estrutural inferior da
roda traseira (“chainstay”) não acionado, do lado oposto à corrente.
1. Usando duas braçadeiras, dependure o sensor de cadência (A) no lado
i
nferior do “chainstay”.
2. Prenda, mas sem apertar, o ímã de cadência (D) com uma braçadeira
(
F), mantendo a parte descoberta do ímã contra a parte traseira da
pedivela. Ver figura.
3. Alinhe o ímã para que a aresta moldada entre “CADENCE MAGNET”
(
ímã de cadência) passe pela linha impressa entre “TIMEX” e
“CADENCE SENSOR” (sensor de cadência). Certifique-se de que o ímã
d
e cadência passe a 10 mm (3/8”) do sensor de cadência.
O
BSERVAÇÃO: A colocação do ímã na pedivela depende da colocação
d
o sensor de cadência, do tipo da bicicleta e do tipo de corrente de
transmissão.
4. Aperte a braçadeira do ímã de
c
adência, retire as coberturas
adesivas do sensor de cadência
e
aperte suas braçadeiras.
O
BSERVAÇÃO: Nas bicicletas de
pedivelas com três coroas e “chain-
s
tays” em “S” talvez seja necessário
c
olocar um calço no ímã de cadência
ou no sensor de cadência para que
ambas as peças fiquem à distância correta.
AVISO: Tenha cuidado para não danificar o fio revestido entre os sensores
conectados.
5. Coloque a base de borracha (C)
n
a parte inferior do sensor
de velocidade e distância (B), e
prenda-a sem apertar ao “chain-
s
tay” com as duas braçadeiras
restantes (A). Com o objetivo de
f
acilitar o acesso, certifique-se de
que a portinhola da pilha fique de
c
ostas para a roda.
6
. Retire o parafuso do ímã de raios (E), coloque a peça em um raio da
roda traseira de forma que o lado descoberto do ímã passe a 10 mm
(
3/8”) do centro do sensor de velocidade e distância.
7. Instale o parafuso, alinhe o ímã de raios e aperte o parafuso no raio.
C
ertifique-se de que esteja alinhado com o sensor de velocidade e
distância.
O
BSERVAÇÃO: A colocação do sensor de velocidade e distância no
“chainstay” depende da colocação do ímã de raios, do tipo da bicicleta e
do tipo da corrente de transmissão ou da posição do sensor de cadência
fixado.
OBSERVAÇÃO: Nas bicicletas de pedivelas com três coroas e “chainstays”
em “S” talvez seja necessário inclinar o sensor de velocidade e distância
na direção do ímã de raios a fim de que ambas as peças fiquem à
distância correta.
AVISO: Tenha cuidado para não
danificar o fio revestido entre os
sensores conectados.
8
. Aperte as braçadeiras do sensor
de velocidade e distância e corte
a
s pontas de todas as braçadeiras
com uma tesoura ou um alicate
d
e corte diagonal.
O
BSERVAÇÃO: Nas bicicletas de
pedivelas com três coroas e “chainstays” em “S” talvez seja necessário
inclinar o sensor de velocidade e distância na direção do ímã de raios a
fim de que ambas as peças fiquem à distância correta.
9. Consulte as instruções do relógio para emparelhá-lo e calibrá-lo com
o
sensor Timex para bicicleta e para exibir os dados no relógio.
10. Verifique periodicamente as braçadeiras e o parafuso do raio para que
estejam firmes.
G
ARANTIA INTERNACIONAL
(GARANTIA LIMITADA PARA OS EUA)
A Timex Group USA, Inc. garante o produto contra defeitos de fabricação por um
período de UM ANO a partir da data original da compra. A Timex e suas filiais em
t
odo o mundo reconhecerão esta Garantia Internacional.
Observe que a Timex poderá opcionalmente consertar o produto, colocando
componentes novos ou totalmente recondicionados e inspecionados, ou
substituí-lo por um modelo idêntico ou similar. IMPORTANTE: OBSERVE QUE ESTA
GARANTIA NÃO COBRE DEFEITOS OU DANOS OCASIONADOS AO SEU PRODUTO:
1) após vencer o período de garantia;
2
) se o produto não foi comprado originalmente de um revendedor autorizado;
3) se for por consertos não executados pelo fabricante;
4) se for devido a acidentes, adulteração ou mau uso e
5
) se for na caixa, ou na pilha. O custo da substituição de qualquer uma dessas
peças é de sua responsabilidade.
ESTA GARANTIA E OS RECURSOS AQUI CONTIDOS SÃO EXCLUSIVOS E
SUBSTITUEM TODAS AS OUTRAS GARANTIAS, EXPRESSAS OU IMPLÍCITAS,
INCLUSIVE QUALQUER GARANTIA IMPLÍCITA DE COMERCIA BIL IDADE OU
ADEQUAÇÃO A UM FIM PARTICULAR. A TIMEX NÃO ASSUME NENHUMA
RESPONSABILIDADE QUANTO A DANOS ESPECIAIS, INCIDENTAIS OU INDIRETOS.
Alguns países e estados não permitem limitações sobre garantias implícitas nem
permitem exclusões ou limitações de danos, por isso, essas limitações poderão
n
ão se aplicar ao seu caso. Esta garantia lhe confere direitos legais específicos,
bem como outros direitos, os quais variam de um país para outro e de um
estado para outro.
P
ara obter o serviço de garantia, devolva o sensor para bicicleta ao fabricante,
a uma das filiais ou ao revendedor autorizado onde o produto foi comprado,
juntamente com o Cupão de Conserto do Produto original devidamente
p
reenchido ou, somente nos EUA e no Canadá, o Cupão de Conserto do Produto
original devidamente preenchido ou um declaração por escrito, identificando
o seu nome, endereço, número de telefone e data e lugar da compra. Inclua com
o sensor para bicicleta o seguinte pagamento para cobrir as despesas de envio
(
não se refere a custos de consertos): nos EUA, um cheque ou vale postal no
valor de 8,00 dólares americanos; no Canadá, um cheque ou vale postal no valor
de 6 dólares canadenses; no Reino Unido, um cheque ou vale postal no valor
d
e 2,50 libras esterlinas. Nos outros países, você deverá pagar as despesas
d
e envio. NUNCA INCLUA NENHUM ARTIGO DE VALOR PESSOAL NA SUA
ENCOMENDA.
Nos EUA, ligue para 1-800-328-2677 para obter informações adicionais sobre
a
garantia. No Canadá, ligue para 1-800-263-0981. No Brasil, ligue para
+55 (11) 5572 9733. No México, ligue para 01-800-01-060-00. Na América
Central, no Caribe, nas Bermudas e nas Bahamas, ligue para (501) 370-5775
(
EUA). Para a Ásia marque 852-2815-0091, Para o Reino Unido, telefone
para o número 44 208 687 9620. Para Portugal, telefone para o número
351 212 946 017. Para a França, telefone para o número 33 3 81 63 42 00.
N
a Alemanha/Áustria, telefonar para +43 662 889 2130. Para o Médio Oriente
e para a África, telefone para o número 971-4-310850. Noutras áreas, queira
contactar o seu revendedor ou distribuidor local da Timex para obter
informações sobre a garantia.
©2010 Timex Group USA, Inc. TIMEX é marca comercial registrada da Timex
Group USA, Inc. nos EUA e em outros países.
S
ERVIÇO
Se o sensor chegar a precisar de conserto, envie-o à Timex como indicado
n
a Garantia Internacional Timex ou, então, para:
Endereço:
T
G Service Center TG Service Center
P
.O. Box 2740 1302 Pike Ave.
Little Rock, AR 72203 North Little Rock, AR 72114
P
ara facilitar a obtenção do serviço de fábrica, os revendedores
autorizados Timex participantes podem lhe fornecer um envelope
pré-endereçado do local de consertos. Consulte a Garantia Internacional
T
imex para obter instruções específicas sobre o cuidado e o serviço do
sensor para bicicleta.
Para perguntas sobre serviço, ligar para o 1-800-328-2677.
Se você precisar de um sensor sobressalente de velocidade,
cadência e distância para bicicleta, ligue para 1-800-328-2677.
TIMEX INTERNATIONAL WARRANTY REPAIR COUPON
Original Purchase Date:
(attach a copy of sales receipt, if available)
Purchased By:
(name, address, telephone number)
Place of Purchase:
(name and address)
Reason for Return:
A
B
C
D
E
F
A
B
C
D
E
F
A
B
C
D
E
F
A
B
C
D
E
F
CUPÃO DE CONSERTO DA GARANTIA INTERNACIONAL TIMEX
Data original da compra:
(se possível, anexe uma cópia do recibo de venda)
Dados do comprador:
(
nome, endereço e número de telefone)
Local da compra:
(
nome e endereço)
Motivo da devolução:
GARANTIE INTERNATIONALE TIMEX – COUPON DE RÉPARATION
Date d’achat initiale :
(Joindre si possible une copie du reçu)
Acheté par :
(
Nom, adresse et numéro de téléphone)
Lieu d’achat :
(Nom et adresse)
Raison du renvoi :
CUPÓN DE REPARACIÓN DE LA GARANTÍA INTERNACIONAL DE TIMEX
Fecha original de compra:
(si está disponible, adjunte el recibo de compra)
Comprado por:
(nombre, dirección y número de teléfono)
Lugar de compra:
(
nombre y dirección)
Motivo de la devolución:
W262_Bike Sensor_WW_T-0408-14_TMX_HRM_EU.qxd 4/23/10 9:18 AM Page 1
Timex
®
www.timex.com
W-262 1
84-095000
WW
Deze Timex
®
fietssensor bestaat uit een afzonderlijke cadanssensor
aangesloten op een snelheids- en afstandsensor die een batterijdeurtje en
een draadloze ANT+ zender heeft. De sensor bevat twee magneten om
de sensors te activeren en kabelbinders voor installatie.
A. Fietscadanssensor
B
. Fietssnelheid/afstandsensor
C
. Rubberen blokje
D. Cadansmagneet
E. Spaakmagneet
F
. Kabelbinders
INSTRUCTIES
Deze Timex fietssensor is aan de niet-aangedreven kant van de fiets
(
tegenover de ketting) op de liggende achtervork gemonteerd.
1
. Hang de cadanssensor (A) met twee kabelbinders losjes aan de
onderkant van de liggende achtervork.
2. Bevestig de cadansmagneet (D), met de blote kant tegen de
a
chterkant van de crank, losjes aan de crank met een kabelbinder (F).
-
Zie de afbeelding.
3
. Lijn de magneet zo uit dat de uitstekende rand tussen “CADENCE
MAGNET” voorbij de lijn tussen “TIMEX” en “CADENCE SENSOR” komt.
Z
org dat de cadansmagneet binnen 10 mm (3/8 inch) van de
cadanssensor komt.
O
PMERKING: De plaatsing van de magneet op de crank kan afhangen van
de plaatsing van de cadanssensor, het soort fiets en/of het soort ketting.
4. Maak de kabelbinder voor de
c
adansmagneet vast, verwijder
de stickers van de cadanssensor
e
n maak de kabelbinders van
de sensor vast.
OPMERKING: Bij fietsen met crank
met drie tandwielen en/of liggende
a
chtervork met een S-bocht kan het
n
odig zijn de cadansmagneet of
c
adanssensor met vulplaatjes te bevestigen om beide binnen de juiste
afstand te krijgen.
V
OORZICHTIG: Zorg dat u de afgeschermde draad tussen de aangesloten
s
ensors niet beschadigt.
5. Plaats het rubberen blokje (C) aan
d
e onderkant van de snelheid/
afstandsensor (B) en bevestig
h
et losjes met de laatste twee
kabelbinders (A) aan de liggende
a
chtervork. Zorg dat het batte -
rijdeurtje van het wiel vandaan
g
ericht is om het gemakkelijk te
kunnen bereiken.
6. Verwijder de schroef van de spaakmagneet (E), plaats het onderdeel
op een spaak van het achterwiel zodat de blote kant van de magneet
b
innen 10 mm (3/8 inch) van het midden van de snelheid/
afstandsensor komt.
7. Breng de schroef aan, lijn de spaakmagneet uit en draai de schroef
o
p de spaak vast. Zorg dat hij nog steeds is uitgelijnd met de
snelheid/afstandsensor.
OPMERKING: De plaats van de snelheid/afstandsensor op de liggende
achtervork kan afhangen van de plaatsing van de spaakmagneet, het soort
fiets en/of het soort ketting, of de stand van de bevestigde cadanssensor.
OPMERKING: Bij fietsen met crank met drie tandwielen en/of liggende
achtervork met een S-bocht kan het nodig zijn de snelheid/afstandsensor
naar de spaakmagneet toe te kantelen om beide binnen de juiste afstand
t
e krijgen.
VOORZICHTIG: Zorg dat u de
a
fgeschermde draad tussen de
a
angesloten sensors niet beschadigt.
8
. Maak de kabelbinders voor de
snelheid/afstandsensor vast en
k
nip de uiteinden van alle
kabelbinders af met een schaar
of nijptang.
O
PMERKING: Bij fietsen met crank
m
et drie tandwielen en/of liggende achtervork met een S-bocht kan het
nodig zijn de snelheid/afstandsensor naar de spaakmagneet toe te
kantelen om beide binnen de juiste afstand te krijgen.
9. Raadpleeg de instructies voor het horloge om het met de Timex
fi
etssensor te koppelen en kalibreren en om de gegevens op het
horloge weer te geven.
1
0. Controleer de kabelbinders en de spaakschroef regelmatig om er
zeker van te zijn dat ze vastzitten.
INTERNATIONALE GARANTIE
(
BEPERKTE AMERIKAANSE GARANTIE)
H
et product heeft een garantie van de Timex Group USA, Inc. voor gebreken in
fabricage gedurende een periode van EEN JAAR vanaf de oorspronkelijke
aankoopdatum. Timex en gelieerde ondernemingen over de hele wereld
erkennen deze internationale garantie.
Timex mag, naar eigen keuze, het product repareren door nieuwe of grondig
gereviseerde en geïnspecteerde componenten te installeren of het vervangen
d
oor een identiek of gelijksoortig model. BELANGRIJK: DEZE GARANTIE DEKT
GEEN GEBREKEN OF SCHADE AAN HET PRODUCT:
1) nadat de garantietermijn is verlopen;
2
) als het product oorspronkelijk niet bij een erkende winkelier is gekocht;
3) als gevolg van reparaties die niet door de fabrikant zijn uitgevoerd;
4) als gevolg van ongelukken, knoeien of misbruik en
5
) Behuizing of batterij. Het vervangen van deze onderdelen kan aan u in
rekening worden gebracht.
DEZE GARANTIE EN HET HIERIN UITEENGEZETTE VERHAAL ZIJN EXCLUSIEF EN
K
OMEN IN DE PLAATS VAN ALLE ANDERE GARANTIES, UITDRUKKELIJK OF
IMPLICIET, MET INBEGRIP VAN IMPLICIETE GARANTIE VAN VERKOOPBAARHEID OF
GESCHIKTHEID VOOR EEN BEPAALD DOEL. TIMEX IS NIET AANSPRAKELIJK VOOR
S
PECIALE, INCIDENTELE OF GEVOLGSCHADE.
Sommige landen en staten staan geen beperkingen toe met betrekking tot
impliciete garanties en staan geen uitsluitingen of beperkingen met betrekking
t
ot schade toe, zodat deze beperkingen wellicht niet voor u van toepassing zijn.
Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten
hebben die van land tot land en van staat tot staat verschillen.
V
oor het verkrijgen van service onder de garantie dient u de fietssensor naar
de fabrikant, een van de gelieerde ondernemingen of de winkelier waar het
product gekocht is, te retourneren, samen met een ingevulde, originele
productreparatiebon of, alleen in de VS en Canada, de ingevulde originele
productreparatiebon of een schriftelijke verklaring waarin uw naam, adres,
telefoonnummer en datum en plaats van aankoop worden vermeld. Wilt u het
v
olgende met uw fietssensor sturen voor port en behandeling (dit zijn geen
reparatiekosten): een cheque of postwissel voor US$ 8,00 in de VS; een cheque
of postwissel voor CAN$ 7,00 in Canada; en een cheque of postwissel voor UK£
2
,50 in Groot-Brittannië. In andere landen worden port en behandeling in
rekening gebracht. STUUR NOOIT EEN ARTIKEL VAN PERSOONLIJKE WAARDE MEE.
Voor de VS kunt u 1-800-328-2677 bellen voor meer informatie over de garantie.
Voor Canada belt u 1-800-263-0981. Voor Brazilië +55 (11) 5572 9733. Voor
M
exico 01-800-01-060-00. Voor Midden-Amerika, het Caribische gebied,
Bermuda en de Bahamas (501) 370-5775 (VS). Voor Azië 852-2815-0091.
Voor het VK 44 208 687 9620. Voor Portugal 351 212 946 017. Voor Frankrijk
3
3 3 81 63 42 00. Voor Duitsland/Oostenrijk +43 662 88921 30. Voor het Midden-
Oosten en Afrika 971-4-310850. Voor andere gebieden kunt u contact opnemen
met uw plaatselijke Timex-winkelier of -distributeur voor informatie over de
g
arantie.
©2010 Timex Group USA, Inc. TIMEX is een gedeponeerd handelsmerk van Timex
Group USA, Inc. in de VS en andere landen.
S
ERVICE
Mocht de sensor ooit gerepareerd moeten worden, stuurt u hem dan naar
Timex zoals uiteengezet in de internationale garantie van Timex of
geadresseerd aan:
Straatadres:
T
G Service Center TG Service Center
P
.O. Box 2740 1302 Pike Ave.
Little Rock, AR 72203 North Little Rock, AR 72114
O
m gemakkelijk service van de fabriek te verkrijgen kunnen deelnemende
Timex-winkeliers u een geadresseerde reparatie-enveloppe verstrekken.
Zie de internationale garantie van Timex voor specifieke instructies
betreffende het onderhoud en de service van de fietssensor.
Bel voor vragen over service: 1-800-328-2677.
B
el 1-800-328-2677 als u een nieuwe fietssnelheid/cadans/
afstandsensor nodig hebt.
Timex
®
www.timex.com
W-262 1
84-095000
WW
Dieser Timex
®
Bike Sensor besteht aus einem separaten Kadenzmesser,
der an einen Geschwindigkeits- und Entfernungsmesser mit einem
Batterieverschluss und einem drahtlosen ANT+ Sender angeschlossen ist.
Der Bike Sensor verfügt über zwei Magnete, die die einzelnen Messer
aktivieren, sowie Kabelbinder für die Montage.
A
. Fahrrad-Kadenzmesser
B
. Fahrrad-Geschwindigkeits- u.
E
ntfernungsmesser
C
. Gummiauflage
D
. Kadenzmagnet
E
. Speichenmagnet
F. Kabelbinder
ANLEITUNGEN
Der Timex Bike Sensor wird auf der Nicht-Antriebsseite der Kettenstreben
montiert.
1. Mit zwei Kabelbindern den Kadenzsensor (A) locker an die Unterseite
d
er Kettenstrebe hängen.
2. Während die freiliegende Seite des Kadenzmagnets (D) an der
R
ückseite des Pedalarms anliegt, lose den Kadenzmagnet mit einem
Kabelbinder (F) an den Pedalarm anbringen. Siehe die Abbildung.
3. Den Magnet ausrichten, sodass die herausragende Rippe zwischen
„
CADENCE“ und „MAGNET“ an der zwischen „TIMEX“ und „CADENCE
SENSOR“ gedruckten Linie vorbeigeführt wird. Sicherstellen, dass der
K
adenzmagnet mit einem Abstand von höchsten 10 mm am
Kadenzmesser vorbeigeführt wird.
HINWEIS: Die Positionierung des Magnets auf dem Pedalarm hängt von
der Positionierung des Kadenzmessers, dem Fahrrad- bzw. dem
K
ettenantriebstyp ab.
4
. Den Kabelbinder für den
Kadenzmagnet anziehen, die
S
elbstkleberfolie auf dem
Kadenzmesser abziehen und
d
essen Kabelbinder anziehen.
H
INWEIS: Für Fahrräder mit
P
edalarmen für drei Kettenblätter bzw.
K
ettenstreben mit S-Biegung kann es
nötig sein, entweder den Kadenz -
magnet oder den Kadenzmesser mit Abstandstücken zu unterlegen,
um beide Teile in die korrekte Entfernung voneinander zu setzen.
VORSICHT: Die umhüllten Drähte zwischen den angeschlossenen
Sensoren dürfen nicht beschädigt werden.
5. Die Gummiauflage (C) auf die
U
nterseite des Geschwindigkeits-
u
. Entfernungsmessers (B)
positionieren und locker an die
K
ettenstrebe mit den letzten
beiden Kabelbindern (A) anbringen.
D
er Batterieverschluss muss zum
einfachen Zugriff weg vom Rad
z
eigen.
6
. Die Schraube vom Speichenmagnet (E) entfernen und das Teil auf eine
Hinterradspeiche setzen, sodass der freiliegende Magnet mit einem
A
bstand von 10 mm an der Mitte des Geschwindigkeits- u.
Entfernungsmesser vorbeigeführt wird.
7
. Die Schraube anbringen, das Speichenmagnet ausrichten und die
Schraube an der Speiche anziehen. Darauf achten, dass die
A
usrichtung mit dem Geschwindigkeits- u. Entfernungsmesser noch
immer gewährleistet ist.
HINWEIS: Die Positionierung des Geschwindigkeits- u. Entfernungsmessers
hängt von der Positionierung des Speichenmagnets ab, dem Fahrrad- bzw.
Kettenstrebentyp oder der Position des montierten Kadenzmessers.
HINWEIS: Für Fahrräder mit Pedalarmen für drei Kettenblätter bzw.
Kettenstreben mit S-Biegung kann es nötig sein, den Geschwindigkeits-
und Entfernungsmesser zum Speichenmagnet hin zu neigen, um beide
T
eile in die korrekte Entfernung voneinander zu setzen.
VORSICHT: Die umhüllten Drähte
zwischen den angeschlossenen
S
ensoren dürfen nicht beschädigt
werden.
8
. Die Kabelbinder für den
Geschwindigkeits- u.
Entfernungsmesser anziehen und
die Enden der Kabelbinder mit
einer Schere oder einem
S
eitschneider abtrennen.
HINWEIS: Für Fahrräder mit Pedalarmen für drei Kettenblätter bzw.
Kettenstreben mit S-Biegung kann es nötig sein, den Geschwindigkeits-
u
nd Entfernungsmesser zum Speichenmagnet hin zu neigen, um beide
T
eile in die korrekte Entfernung voneinander zu setzen.
9. Anweisungen über die Zuweisung und Kalibrierung mit dem Timex
Bike Sensor und zur Anzeige von Daten auf der Uhr finden sich in den
der Uhr beiliegenden Anleitungen.
10. Die Kabelbinder und Speichenschraube regelmäßig auf festen Sitz
ü
berprüfen.
INTERNATIONALE GARANTIE
(
U.S.A. BESCHRÄNKTE GARANTIE)
Für Ihr Produkt übernimmt die Timex Group USA, Inc. eine Garantie auf
Herstellungsmängel für die Dauer EINES JAHRES vom Original-Verkaufsdatum.
T
imex und ihre Partner weltweit erkennen diese internationale Garantie an.
Bitte beachten Sie, dass Timex nach eigenem Ermessen Ihr Gerät durch
Installieren neuer oder gründlich überholter und überprüfter Komponenten
r
eparieren bzw. durch ein identisches oder ähnliches Modell ersetzen kann.
WICHTIG: BITTE BEACHTEN SIE, DASS SICH DIESE GARANTIE NICHT AUF MÄNGEL
ODER SCHÄDEN IHRES PRODUKTS BEZIEHT:
1
) wenn die Garantiezeit abgelaufen ist;
2) wenn das Produkt ursprünglich nicht von einem autorisierten Händler gekauft
wurde;
3
) wenn Reparaturen nicht von TIMEX durchgeführt wurden;
4) wenn diese durch Unfälle, unbefugte Eingriffe oder unsachgemäße
Behandlung entstanden sind; oder
5
) auf Etui oder Batterie. Timex kann einen Austausch dieser Teile in Rechnung
stellen.
DIESE GARANTIE UND DIE DARIN ENTHALTENEN ABHILFEN GELTEN EXKLUSIV UND
A
NSTATT JEGLICHER ANDERER GARANTIEN, AUSDRÜCKLICHER ODER
STILLSCHWEIGENDER ART, EINSCHLIESSLICH DER STILLSCHWEIGENDEN GARANTIE
DER HANDELSÜBLICHEN QUALITÄT ODER EIGNUNG FÜR EINEN BESTIMMTEN
Z
WECK. TIMEX HAFTET NICHT FÜR SONDER-, NEBEN- ODER FOLGESCHÄDEN.
In manchen Ländern oder Staaten sind keine Einschränkungen stillschweigender
Garantien bzgl. Fehlerfreiheit, sowie Ausnahmen oder Einschränkungen des
Schadenersatzes erlaubt. Daher gelten die Einschränkungen u. U. nicht für Sie.
D
iese Garantie verleiht Ihnen spezifische Rechte; darüber hinaus haben Sie u. U.
andere Rechte, die je nach Land oder Staat unterschiedlich sind.
Um den Garantie-Service in Anspruch zu nehmen, senden Sie Ihren Bike Sensor,
m
it ausgefülltem Original-Reparaturgutschein als Anlage, an den Hersteller, eine
T
ochtergesellschaft oder den Einzelhändler, bei dem Sie den Sensor gekauft
haben. Ausschließlich für USA und Kanada: legen Sie den ausgefüllten Original-
Reparaturschein oder eine schriftliche Erklärung mit Namen, Adresse,
T
elefonnummer, Ort und Kaufdatum bei. Schicken Sie zusammen mit Ihrem Bike
Sensor folgenden Betrag für Porto und Verpackung ein (hierbei handelt es sich
nicht um Reparaturkosten): in den USA einen Scheck oder eine
Z
ahlungsanweisung über US$ 8,00; in Kanada einen Scheck oder eine
Zahlungsanweisung über CAN$ 7,00; und in GB einen Scheck oder eine
Zahlungsanweisung über UK£ 2,50. In allen anderen Ländern werden Ihnen
P
orto- und Verpackungskosten in Rechnung gestellt. BITTE LEGEN SIE IHRER
SENDUNG NIEMALS OBJEKTE MIT PERSÖNLICHEM WERT BEI.
Für die USA erhalten Sie zusätzliche Garantieinformationen unter der Nummer
1
800 328 2677. Für Kanada wählen Sie 1-800-263-0981, für Brasilien +55 (11)
5572 9733, für Mexiko 01-800-01-060-00, für Zentralamerika, die Karibik,
Bermuda und die Bahamas (501) 370 5775 (USA). Für Asien wählen Sie
8
52-2815-0091, für GB 44 208 687 9620, für Portugal 351 212 946 017, für
Frankreich 33 3 81 63 42 00, Deutschland/Österreich: +43 662 88921 30. Für
den mittleren Osten und Afrika 971-4-310850. Für alle anderen Länder wenden
S
ie sich für Garantieinformation bitte an Ihren örtlichen Timex-Einzelhändler oder
Timex-Generalvertreter
©2010 Timex Group USA Inc. TIMEX ist eine eingetragene Marke von Timex
G
roup USA, Inc. in den USA und anderen Ländern.
S
ERVICE
Für Service schicken Sie Ihren Sensor an Timex wie in der Internationalen
T
imex Garantie beschrieben oder an:
Anschrift:
TG Service Center TG Service Center
P
.O. Box 2740 1302 Pike Ave.
Little Rock, AR 72203 North Little Rock, AR 72114
Für Werksreparaturen können teilnehmende Timex-Händler Ihnen einen
adressierten Reparatur-Versandumschlag zur Verfügung stellen. Lesen Sie
die Internationale Timex-Garantie für spezifische Anleitungen zu Pflege und
Service Ihres Bike Sensors.
Für Service-Fragen wählen Sie die Nummer 1-800-328-2677 (in den
USA und Kanada).
Sollten Sie einen Ersatz für Ihren Geschwindigkeits-, Kadenz- u.
Entfernungsmesser benötigen, wählen Sie die Nummer
1-800-328-2677 (in den USA und Kanada).
Timex
®
www.timex.com
W-262 1
84-095000
WW
Questo Sensore per bicicletta Timex
®
è composto da un Sensore della
cadenza separato, collegato ad un Sensore Velocità + Distanza contenente
un vano batteria ed un trasmettitore wireless ANT+. Il sensore include due
magneti per attivare i sensori, e dei fermacavo per l’installazione.
A. Sensore della cadenza per bicicletta
B
. Sensore Velocità + Distanza per
bicicletta
C
. Cuscinetto in gomma
D
. Magnete cadenza
E
. Magnete raggio
F
. Fermacavo
I
STRUZIONI
Q
uesto Sensore per bicicletta Timex viene montato sul carro posteriore
senza catena, il lato della bicicletta opposto a quello dove si trova
la catena.
1. Usando due fermacavo, appendere in modo lasco il Sensore della
c
adenza (A) dal lato inferiore del carro posteriore.
2. Con il lato nudo del Magnete cadenza (D) situato contro il lato
posteriore della pedivella, fissare in modo lasco il Magnete cadenza al
braccio della pedivella usando un fermacavo (F). Vedere l’illustrazione.
3. Allineare il magnete in modo che il bordo sagomato sul Magnete
c
adenza passi dalla riga stampata fra le parole “TIMEX” e “CADENCE
SENSOR”. Assicurarsi che il Magnete cadenza passi entro una distanza
d
i 10 mm dal Sensore cadenza.
N
OTA: il posizionamento del magnete sulla pedivella potrebbe dipendere
d
al posizionamento del Sensore cadenza, dal tipo di bicicletta e/o dal tipo
d
i catena.
4. Serrare il fermacavo per il
M
agnete cadenza, rimuovere le
coperture adesive sul Sensore
c
adenza e serrarne i fermacavo.
N
OTA: le biciclette con pedivelle a
i
ngranaggio triplo e/o con carri
posteriori con curvatura a S
potrebbero richiedere l’uso di una
zeppa con il Magnete cadenza o il
Sensore cadenza per poter disporre
entrambe le parti nella giusta prossimità.
ATTENZIONE: fare attenzione a non danneggiare il cavo coperto fra
i sensori collegati.
5
. Disporre il cuscinetto di gomma
(C) sul fondo del Sensore Velocità
+
Distanza (B), e collegare il
sensore in modo lasco al carro
p
osteriore con gli ultimi due
fermacavo (A). Assicurarsi che il
v
ano batteria sia rivolto in
direzione opposta alla ruota, per
p
otervi accedere facilmente.
6
. Togliere la vite dal Magnete raggio (E) e disporre la parte su un raggio
della ruota posteriore in modo che il magnete nudo si trovi entro una
distanza di 10 mm dal centro del Sensore Velocità + Distanza.
7. Installare la vite, allineare il Magnete raggio e serrare la vite sul raggio.
A
ssicurarsi che il magnete sia ancora allineato con il Sensore Velocità
+ Distanza.
NOTA: l’ubicazione del Sensore Velocità + Distanza sul carro posteriore
può dipendere dal posizionamento del Magnete raggio, dal tipo di
bicicletta e/o dal tipo di catena, nonché dalla posizione del Sensore
cadenza collegato.
NOTA: le biciclette con pedivelle a ingranaggio triplo e/o con carri
posteriori con curvatura a S potrebbero richiedere l’inclinazione del
S
ensore Velocità + Distanza verso il Magnete raggio per poter disporre
e
ntrambe le parti nella giusta prossimità.
ATTENZIONE: fare attenzione a non
d
anneggiare il cavo coperto fra
i
sensori collegati.
8
. Serrare i fermacavo per il Sensore
Velocità + Distanza e rifilare le
estremità di tutti i fermacavo con
un paio di forbici o con una
taglierina diagonale.
N
OTA: le biciclette con pedivelle a
ingranaggio triplo e/o con carri posteriori con curvatura a S potrebbero
richiedere l’inclinazione del Sensore Velocità + Distanza verso il Magnete
raggio per poter disporre entrambe le parti nella giusta prossimità.
9. Consultare le istruzioni relative all’orologio per abbinarlo e calibrarlo
con il Sensore per bicicletta Timex e per visualizzare sull’orologio
i dati del sensore.
1
0. Controllare periodicamente i fermacavo e la vite per il raggio per
assicurarsi che siano ben fissati.
GARANZIA INTERNAZIONALE
(U.S.A. – GARANZIA LIMITATA)
I
l prodotto in dotazione è garantito contro difetti di produzione dalla Timex
Group USA, Inc. per un periodo di UN ANNO dalla data di acquisto originaria.
Timex e le sue affiliate di tutto il mondo onoreranno questa Garanzia
I
nternazionale.
Si prega di notare che la Timex potrà, a sua discrezione, riparare il prodotto
installando componenti nuovi o accuratamente ricondizionati e ispezionati,
o
ppure sostituirlo con un modello identico o simile. IMPORTANTE: SI PREGA DI
NOTARE CHE QUESTA GARANZIA NON COPRE I DIFETTI O I DANNI AL PRODOTTO:
1) dopo la scadenza del periodo di garanzia;
2
) se il prodotto non era stato acquistato originariamente presso un dettagliante
autorizzato;
3) causati da servizi di riparazione non eseguiti dal fabbricante;
4
) causati da incidenti, manomissione o abuso; e
5) relativi alla cassa o alla batteria. La Timex potrebbe addebitare al cliente la
sostituzione di una qualsiasi di queste parti.
Q
UESTA GARANZIA ED I RIMEDI IN ESSA CONTENUTI SONO ESCLUSIVI E
SOSTITUISCONO TUTTE LE ALTRE GARANZIE, ESPRESSE O IMPLICITE, INCLUSA
QUALSIASI GARANZIA IMPLICITA DI COMMERCIABILITA’ O IDONEITA’ AD UN USO
P
ARTICOLARE. TIMEX NON È RESPONSABILE DI NESSUN DANNO SPECIALE,
INCIDENTALE O CONSEQUENZIALE.
Alcuni Paesi e Stati non permettono limitazioni su garanzie implicite e non
permettono esclusioni o limitazioni sui danni; pertanto queste limitazioni
potrebbero non pertenere al cliente. Questa garanzia dà al cliente diritti legali
specifici, e il cliente potrebbe avere anche altri diritti, che variano da Paese a
P
aese e da Stato a Stato.
Per ottenere il servizio sotto garanzia, si prega di restituire il Sensore per
bicicletta al fabbricante, ad una delle sue affiliate o al rivenditore dove è stato
acquistato il prodotto, insieme al Buono di riparazione originale compilato o,
s
olo negli USA e nel Canada, insieme al Buono di riparazione originale o una
dichiarazione scritta indicante nome e cognome, indirizzo, numero di telefono e
data e luogo dell’acquisto. Si prega di includere quanto segue con il Sensore per
b
icicletta al fine di coprire le spese di spedizione e gestione (non si tratta di
a
ddebiti per la riparazione): un assegno o un vaglia da US$ 8,00 negli U.S.A.; un
assegno o vaglia da CAN$ 7,00 in Canada; un assegno o vaglia da UK£ 2,50 in
Gran Bretagna. Negli altri Paesi, la Timex addebiterà il cliente per le spese di
s
pedizione e la gestione. NON ALLEGARE MAI ALLA SPEDIZIONE ARTICOLI DI
VALORE PERSONALE.
Per gli U.S.A., si prega di chiamare il numero 1-800-328-2677 per ulteriori
informazioni sulla garanzia. Per il Canada, chiamare l’1-800-263-0981. Per il
Brasile, chiamare il +55 (11) 5572 9733. Per il Messico, chiamare lo 01-800-01-
060-00. Per l’America Centrale, i Caraibi, le Isole Bermuda e le Isole Bahamas,
c
hiamare il (501) 370-5775 (U.S.A.). Per l’Asia, chiamare l’852-2815-0091. Per il
Regno Unito, chiamare il 44 208 687 9620. Per il Portogallo, chiamare il 351 212
946 017. Per la Francia, chiamare il 33 3 81 63 42 00. Germania/Austria: +43 662
8
8921 30. Per Medio Oriente ed Africa, chiamare il 971-4-310850. Per altre aree,
si prega di contattare il rivenditore o distributore Timex di zona per ottenere
informazioni sulla garanzia.
©
2010 Timex Group USA Inc. TIMEX è un marchio commerciale di Timex Group
USA, Inc., depositato negli Stati Uniti e in altri Paesi.
ASSISTENZA
S
e il Sensore dovesse mai aver bisogno di riparazioni, inviarlo alla Timex
come indicato nella Garanzia Internazionale Timex o indirizzandolo a:
I
ndirizzo postale:
TG Service Center TG Service Center
P.O. Box 2740 1302 Pike Ave.
Little Rock, AR 72203, USA North Little Rock, AR 72114, USA
Per assistere il cliente ad ottenere riparazioni presso la fabbrica, i
dettaglianti Timex partecipanti possono fornirgli una busta di spedizione
a
pposita preindirizzata. Per informazioni specifiche sulla cura e sulle
riparazioni del Sensore per bicicletta, vedere la Garanzia Internazionale
Timex.
Per informazioni sull’assistenza, chiamare il numero 1-800-328-2677.
Se dovesse servire un Sensore per bicicletta Velocità + Cadenza +
Distanza sostitutivo, chiamare il numero 1-800-328-2677.
A
B
C
D
E
F
REPARATIEBON INTERNATIONALE GARANTIE VAN TIMEX
Oorspronkelijke aankoopdatum:
(een kopie van het ontvangstbewijs aanhechten, indien beschikbaar)
Gekocht door:
(
naam, adres, telefoonnummer)
Plaats van aankoop:
(naam en adres)
Reden voor terugzending:
A
B
C
D
E
F
GARANZIA INTERNAZIONALE TIMEX - BUONO DI RIPARAZIONE
Data dell’acquisto originario:
(
se possibile, allegare una copia della ricevuta di acquisto)
Acquistato da:
(nome, indirizzo e numero di telefono)
Luogo dell’acquisto:
(nome e indirizzo)
Motivo della restituzione:
A
B
C
D
E
F
INTERNATIONALER TIMEX-GARANTIEREPARATURSCHEIN
Original-Kaufdatum:
(Fügen Sie eine Kopie der Kaufunterlagen bei, falls verfügbar)
Käufer:
(
Name, Adresse und Telefonnummer)
Kaufort:
(Name und Adresse)
Rückgabegrund:
W262_Bike Sensor_WW_T-0408-14_TMX_HRM_EU.qxd 4/23/10 9:28 AM Page 2
Produkspesifikasjoner
| Merke: | Timex |
| Kategori: | sykkeldata |
| Modell: | BikeSensor W262-M184 |
Trenger du hjelp?
Hvis du trenger hjelp med Timex BikeSensor W262-M184 still et spørsmål nedenfor, og andre brukere vil svare deg
sykkeldata Timex Manualer
22 September 2025
22 September 2025
sykkeldata Manualer
- sykkeldata Garmin
- sykkeldata Kogan
- sykkeldata VDO
- sykkeldata Blackburn
- sykkeldata Sigma
- sykkeldata Biltema
- sykkeldata Sunding
Nyeste sykkeldata Manualer
15 September 2025
11 September 2025
9 September 2025
9 September 2025
25 August 2025
10 August 2025
4 August 2025
4 August 2025
3 August 2025
3 August 2025
