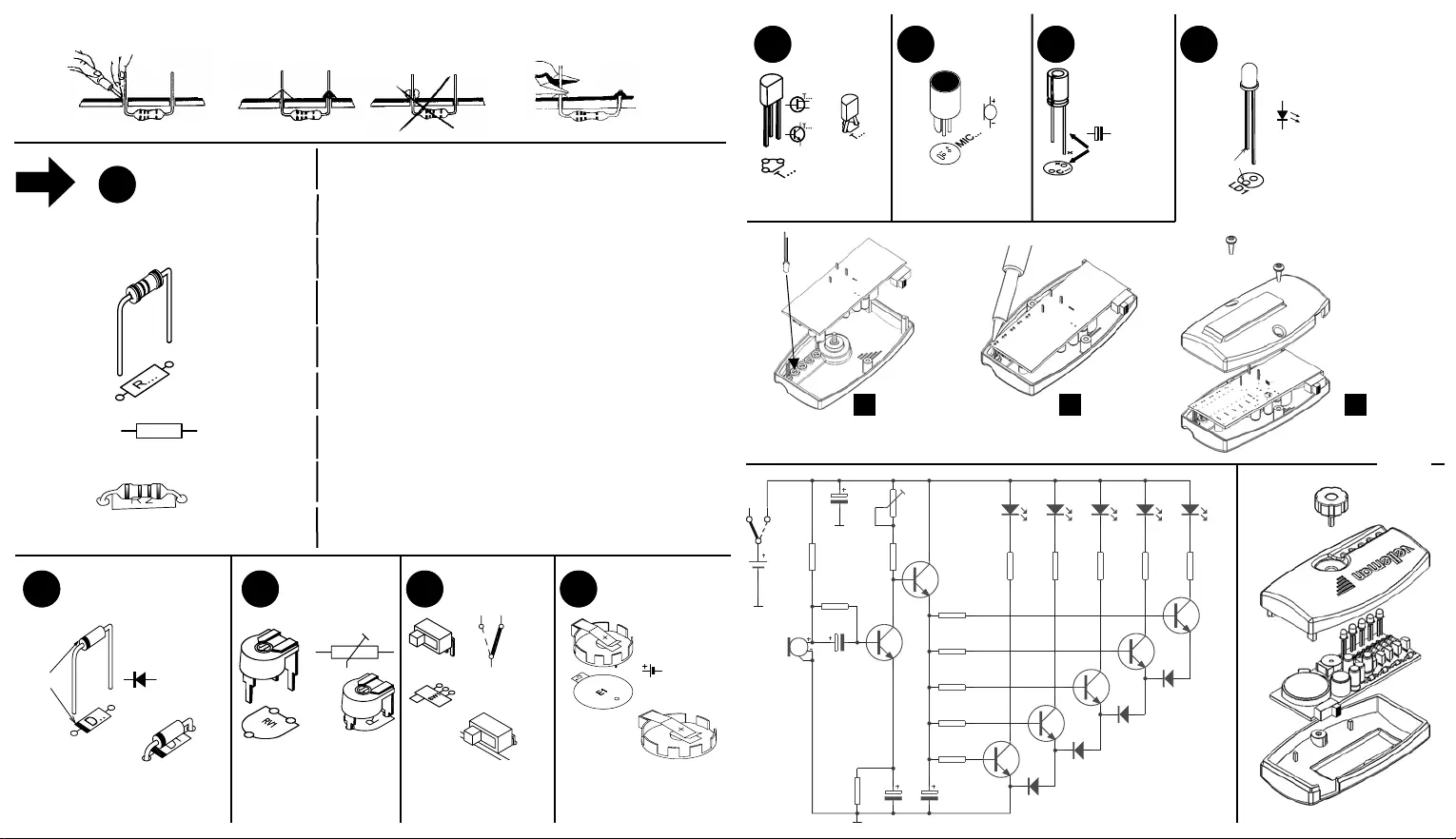

Side 1/1
(Yellow, Purple, Red) - (Geel, Paars, Rood) - (Jaune, Violet, Rouge) - (Gelb, Violet, Rot) -
(Gul, Lila, Röd) - (Keltainen, Purppura, Punainen) - (Amarillo, Morado, Rojo) - (Amarelo,
Violeta, Encarnado) - (Giallo, Viola, Rosso)
Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda
1 3
max.
40W
◊R1: 4K7
R2: 4M7
◊R3: 68K
◊R4, R10 ... R14: 10K
◊R5: 470
◊R6: 390
◊R7: 270
◊R8: 150
◊R9: 10
2
D...
CATHODE
Watch the polarity !
Att. la polarité !
DIODES
!
(Blue, Grey, Orange) - (Blauw, Grijs, Oranje ) - (Bleu, Gris, Oranje) - (Blau, Grau, Orange) -
(Blå, Grå, Orange) - (Sininen, Harmaa, Oranssi) - (Azul, Gris, Naranjado) - (Azul, Cinzento,
Laranja) - (Blu, Grigio, Aranciato)
MIC1
(Brown, Black, Orange) -(Bruin, Zwart, Oranje) -(Brun, noir, Orange) -(Braun, Schwarz,
Orange) - (Brun, Svart, Orange) -(Ruskea, Musta, Oranssi) -(Marrón, Negro, Naranjado) -
(Castanho, Preto, Laranja) - (Marrone, Nero, Aranciato)
(Yellow, Purple, Green) - (Geel, Paars, Groen) - (Jaune, Violet, Vert) - (Gelb, Violet, Grün) -
(Gul, Lila, Grön) - (Keltainen, Purppura, Vihreä) - (Amarillo, Morado, Verde) - (Amarelo,
Violeta, Verde) - (Giallo, Viola, Verde)
(Yellow, Purple, Brown) -(Geel, Paars, Bruin) -(Jaune, Violet, Brun) -(Gelb, Violet, Braun) -
(Gul, Lila, Brun) -(Keltainen, Purppura, Ruskea) - (Amarillo, Morado, Marrón) -(Amarelo,
Violeta, Castanho) - (Giallo, Viola, Marrone)
(Orange, White, Brown) -(Oranje, Wit, Bruin) -(Orange, Blanc, Brun) -(Orange, Weiss, Braun)
-(Orange, Vit, Brun) -(Oranssi, Valkoinen, Ruskea) - (Naranjado, Blanco, Marrón) - (Laranja,
Branco, Castanho) - (Aranciato, Bianco, Marrone)
(Brown, Black, Black) - (Bruin, zwart, zwart) - (Brun, Noir, Noir) - (Braun, Schwarz, Schwarz) -
(Brun, Svart, Svart) - (Ruskea, Musta, Musta) - (Marrón, Negro, Negro) - (Castanho, Preto,
Preto) -(Marrone, Nero, Nero)
(Brown, Green, Brown) -(Bruin, Groen, Bruin) -(Brun, Vert, Brun) - (Braun, Grün, Braun) -
(Brun, Grön, Brun) -(Ruskea, Vihreä, Ruskea) -(Marrón, Verde, Marrón) -(Castanho, Verde,
Castanho) -(Marrone, Verde, Marrone)
(Red, Purple, Brown) - (Rood, Paars, Bruin) - (Rouge, Violet, Brun) - (Rot, Violet, Braun) -
(Röd, Lila, Brun) - (Punainen, Purppura, Ruskea) - (Rojo, Morado, Marrón) -(Encarnado,
Violeta, Castanho) - (Rosso, Viola, Marrone)
START
1
Resistor - Weerstand - Résistance -
Widerstand - Resistencia - Motstand -
Vastus - Resistenze
R...
2
◊ D1 ... D4 : BAT85 ◊ RV1: 250K (220K) Sensitivity
3
TRIMMER
RV1
4
SWITCH
SW1.
◊ SW1 : On / Off
5
BATTERYHOLDER
E1
◊ E1 : CR2032
6
TRANSISTORS
◊ T1... T7 : BC547
7
MICROPHONE
◊ MIC1
8
ELECTROLYTIC
CAPACITOR
Watch the polarity !
Attention à la polarité !
◊ C1: 1µF
◊ C2... C4: 10µF
C...
9
LED’s
LD1
CATHODE
Watch the polarity !
Attention à la polarité !
◊ LD1 ... LD5 : 3mm RED
O
DE
A B
R1
4K7
R2
4M7
R3
68K
R5
470
R6
390
R7
270
R8
150
R9
10
R10
10K
R11
10K
R12
10K
R13
10K
R14
10K
T3
BC547
T4
BC547
T5
BC547
T6
BC547
T7
BC54
7
T1
BC547
T2
BC547
LD1
3RL
LD2
3RL
LD3
3RL
LD4
3RL
LD5
3RL
D1
BAT85
D2
BAT85
D3
BAT85
D4
BAT85
C1
1µF
S
MIC1
M300
E1
CR2032
C2
10µF
C3
10µF
C4
10µF
RV1
250K
R4
10K
SW1
SW SLIDE
C
Screw
