Side 1/4
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400892B0 06 2009
By-alarm
01710
Modulo espansione 4 uscite By-alarm configurabili a relè in scambio
3 A 24 V.
CARATTERISTICHE TECNICHE
• ± Alimentazione: 12 V 20%
• Assorbimento: 82 mA max
• Uscite: n° 4 a relè con scambi liberi da tensione, programmabili in tutte le modalità
previste dalla centrale.
• Collegamenti: con 4 conduttori ad una delle porte seriali per il collegamento al bus RS485
• Temperatura di funzionamento: -10..+40 °C (uso interno)
• Dimensioni: 76x62 mm
• Grado di sicurezza: 2 (EN 50131-3)
• Classe ambientale: II (EN 50131-3)
INSTALLAZIONE DELLE ESPANSIONI
Il modulo viene collegato alla centrale ad uno dei rami delle porte seriali seguendo le
indicazioni riportate nel manuale di installazione della centrale stessa e rispettando le
relative diciture.
• - Per l’installazione utilizzare cavi schermati esenti da alogeni idonei per installazio
ne con cavi energia di I Categoria (U0 = 400 V) come il cavo art. 01733 (2x0,50
mm
2
+2x0,22 mm
2
).
• Per l'alimentazione utilizzare conduttori a sezione minima di 0,50 mm
2
rispettandone
la corretta polarità + e -.
• Collegare i cavi di segnale A e B utilizzando dei conduttori con sezione minima pari
a 0,22 mm
2
.
• La schermatura deve essere collegata al negativo dalla parte della centrale e lasciata
libera dalla parte del modulo di espansione.
INDIRIZZAMENTO DELLE ESPANSIONI
Affinchè siano riconosciute dalla centrale, le espansioni devono essere indirizzate
posizionando opportunamente i dip switch posti sulla scheda elettronica; le imposta-
zioni che possono essere effettuate sono riportate nella tabella che segue:
ESPANSIONE N°
DIP SWITCH N°
1 2 3 4 5 6
ESPANSIONE 1 OFF OFF OFF OFF OFF OFF
ESPANSIONE 2 ON OFF OFF OFF OFF OFF
ESPANSIONE 3 ONOFF OFF OFF OFF OFF
ESPANSIONE 4 ON ON OFF OFF OFF OFF
ESPANSIONE 5 ONOFF OFF OFF OFF OFF
ESPANSIONE 6 ON ONOFF OFF OFF OFF
ESPANSIONE 7 ON ONOFF OFF OFF OFF
ESPANSIONE 8 ON ON ON OFF OFF OFF
ESPANSIONE 9 ONOFF OFF OFF OFF OFF
ESPANSIONE 10 ON ONOFF OFF OFF OFF
ESPANSIONE 11 ON ONOFF OFF OFF OFF
ESPANSIONE 12 ON ON ONOFF OFF OFF
ESPANSIONE 13 ON ONOFF OFF OFF OFF
ESPANSIONE 14 ON ON ONOFF OFF OFF
ESPANSIONE 15 ON ON ONOFF OFF OFF
ESPANSIONE 16 ON ON ON ON OFF OFF
Attenzione: Il numero massimo di espansioni installabili dipende dal tipo di cen-
trale utilizzata.
Se l'indirizzamento effettuato con i dip-switch viene modificato con il modulo
acceso, per renderlo operativo è necessario premere il pulsante PB1 o spegnere
e riaccendere il dispositivo.
Led giallo
Il led giallo presente sul modulo di espansione permette di controllarne la funzionalità
come segue:
• Acceso fisso
: modulo alimentato correttamente p1-ma privo di comunicazione seriale.
• -Lampeggiante con frequenza di 1 s: modulo alimentato correttamente e con rice
zione di comunicazioni seriali p1-ma inviate con indirizzo scorretto o mancanza della
configurazione del dispositivo in centrale.
• Lampeggiante con impulso breve ogni secondo: modulo alimentato correttamen-
te e comunicazione seriale corretta.

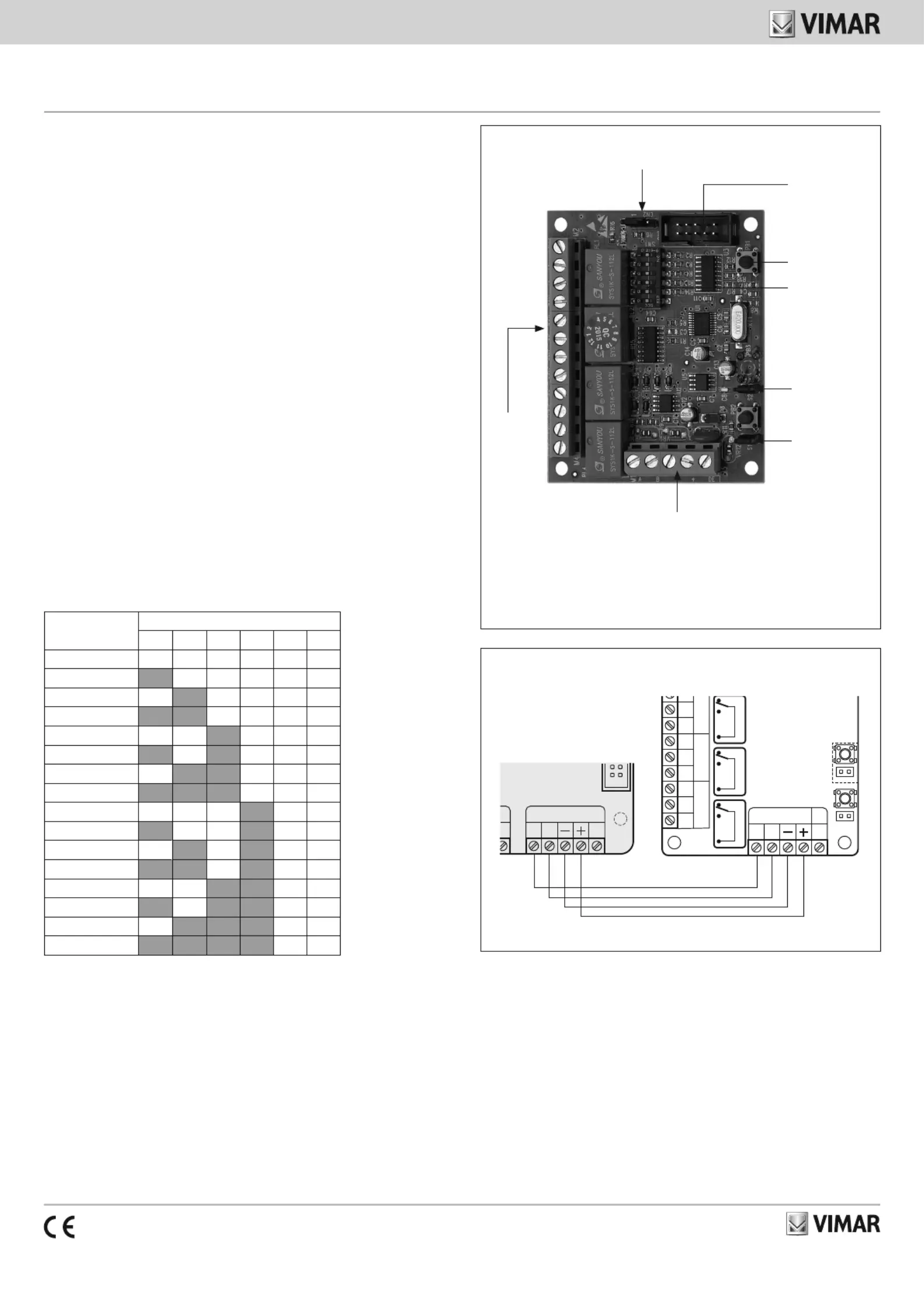

VISTA FRONTALE.
COLLEGAMENTI.
CN5
20
D
EA B
RS 485
OFF
RELÈ 4RELÈ 3RELÈ 2
CNC NOCNC NOC
C
NO
D
EA B
RS 485
OFF
relè 2 relè 3 relè 4
CARATTERISTICHE DEL MODULO 01710
Il circuito con il quale è realizzato il dispositivo è provvisto di 4 uscite a relè a singolo
scambio che possono essere programmate in tutte le modalità previste dalla cen-
trale alla quale sono collegate.
I pulsanti di protezione contro l’apertura e contro la rimozione possono PB2 PB3
essere esclusi chiudendo i relativi ponti posti a fianco dei pulsanti stessi. Quando
si effettua la messa in servizio della centrale, i ponti di esclusione delle antimano-
missioni devono essere rimossi per rendere attive le protezioni in modo da non far
decadere la certificazione IMQ-sistemi di sicurezza.
Connettore a vaschetta
Sul modulo è presente un connettore a vaschetta; non deve essere usato per
alcun motivo, in quanto è predisposto per il collaudo interno; un uso improprio
potrebbe danneggiare il circuito.
• Si consiglia di utilizzare i RELE' di uscita per effettuare segnalazioni e non
per comandare carichi.
• Per il normale funzionamento il jumper su CN2 deve essere sempre posi-
zionato tra i pin 1 e 2.
01700
01703
01710
Linea bus RS485
Esclusione
antiapertura S2
Dip-switch
per impostazione
indirizzo
Pulsante di reset
PB1
Connettore
non utilizzato
Esclusione
antistrappo S1
Uscite
Jumper su CN2
