Side 1/6
COLLEGAMENTI
Esempio di collegamento al bus By-me.

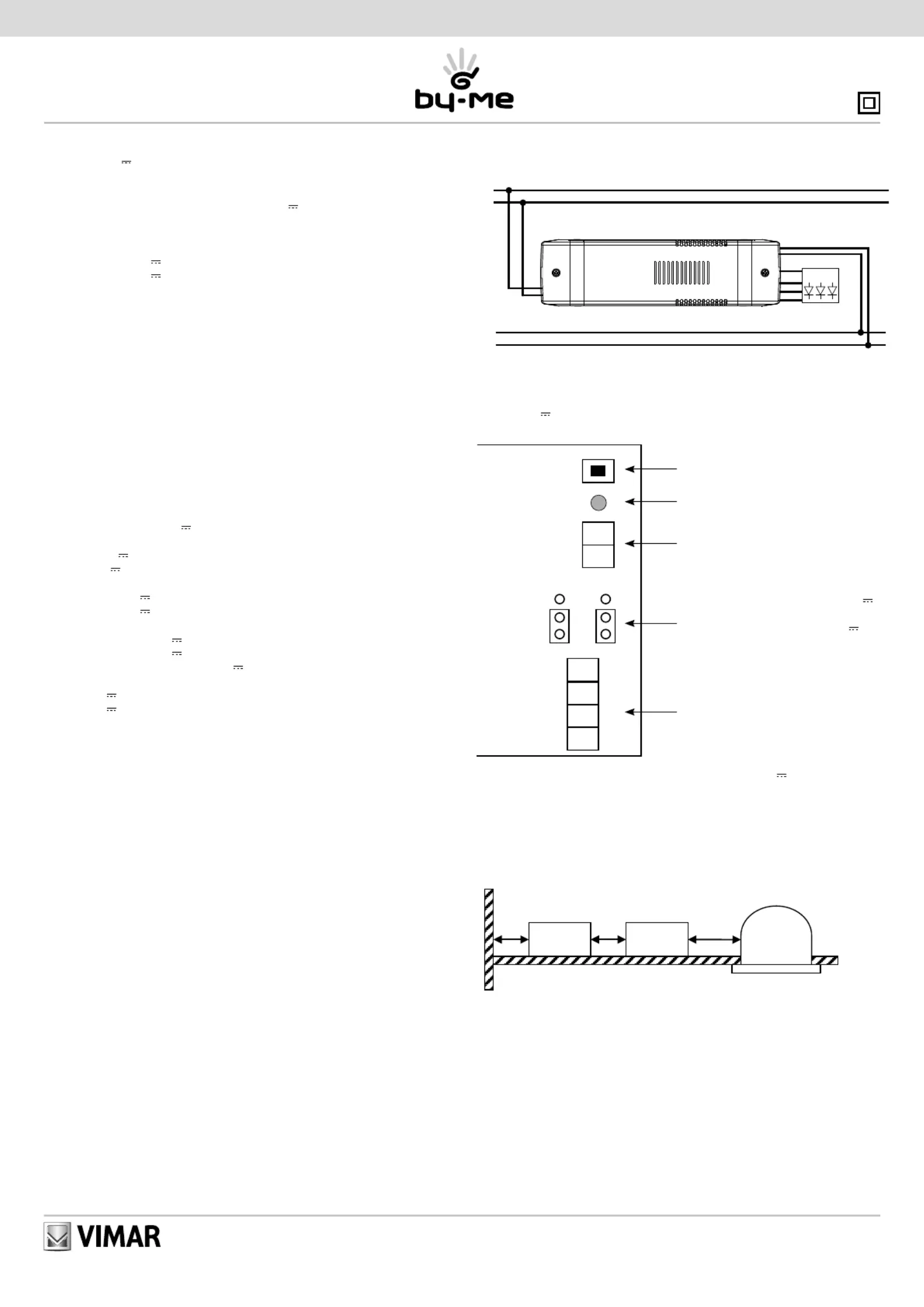

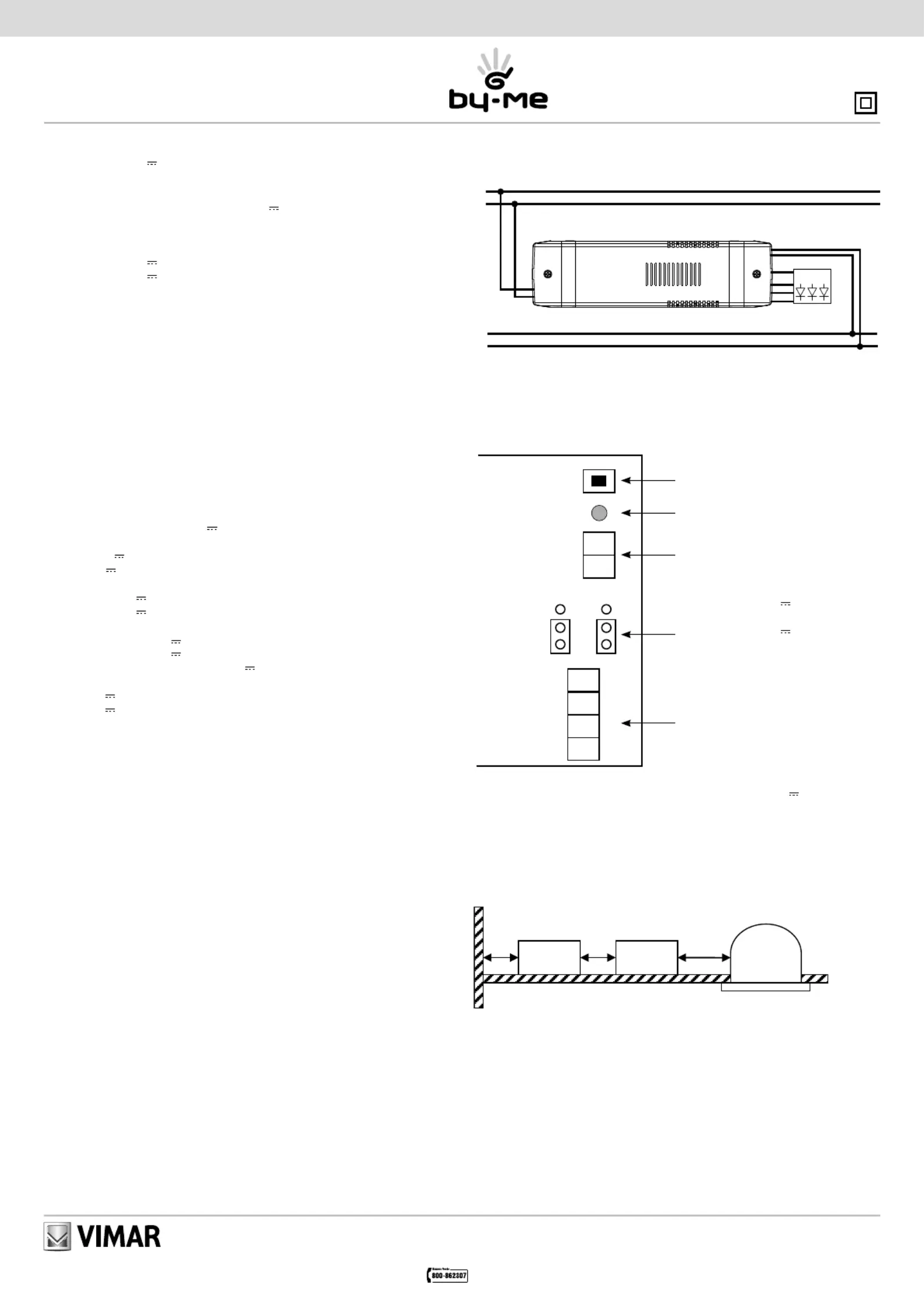

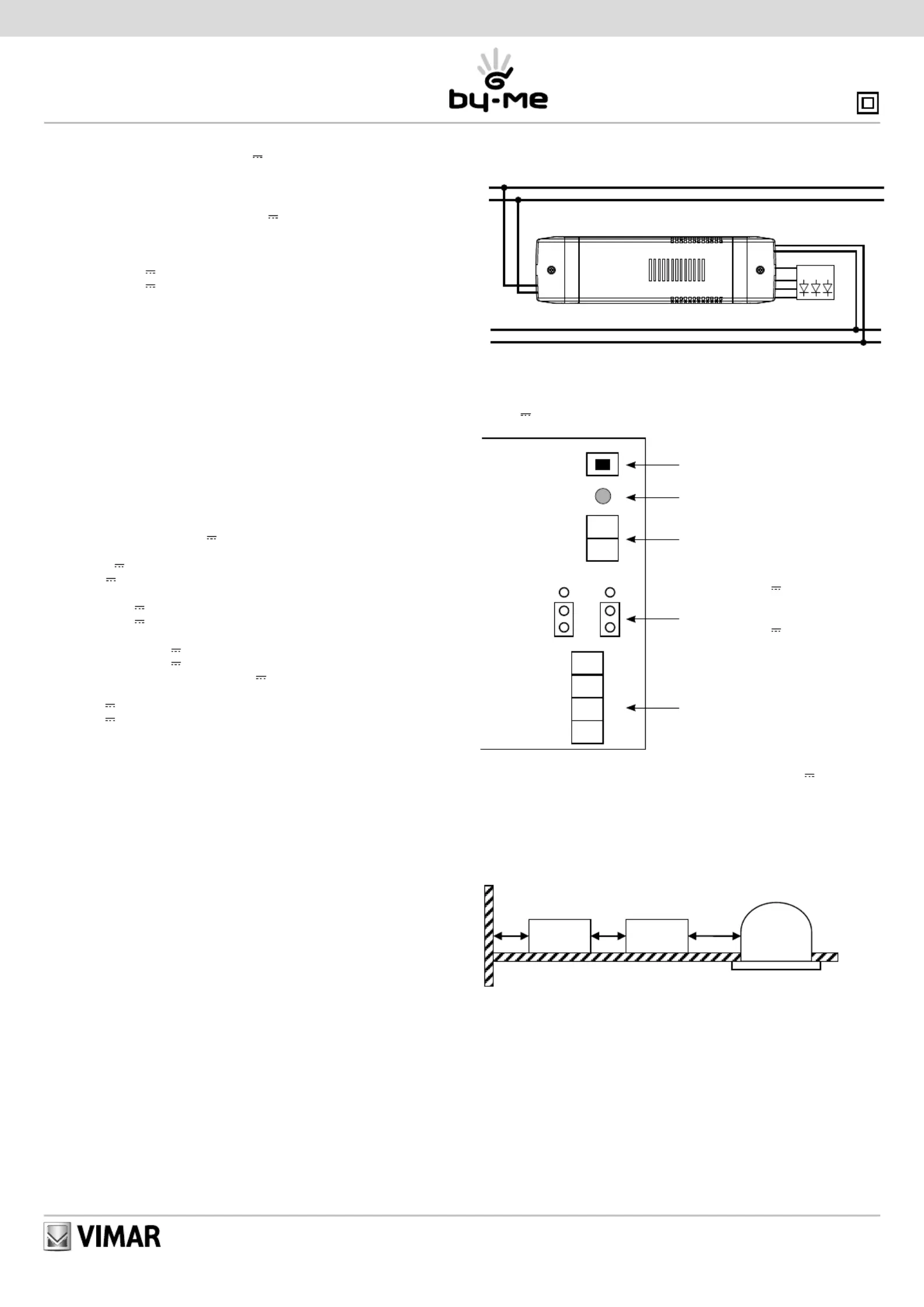

Fig. 1. Schema collegamenti alimentatore 01877.120
Prima di collegare l’alimentatore alla rete di alimentazione 120 V~, selezionare la tensione nomina-
le di uscita 12-24 V mediante i jumper collocati sul lato secondario e collegare il modulo/striscia
LED RGB (Fig. 2)
.
Fig. 2. Posizione dei jumper per selezionare la tensione di uscita a 12 V .
L’installazione deve essere effettuata con l’osservanza delle disposizioni regolanti l’installazione
del materiale elettrico in vigore nel paese dove i prodotti sono installati. Garantire delle distanze
minime attorno all’apparecchio in modo che vi sia una sufficiente ventilazione.
L’apparecchio non deve essere sottoposto a stillicidio o a spruzzi d’acqua.
Fig. 3. Distanze minime tra l’alimentatore 01877.120 e le lampade e/o pareti esterne.
Per tutti i dettagli sulle possibili architetture di installazione si veda SI-Schemi Installativi
presente su www.vimar.com -> Prodotti -> Catalogo prodotti in corrispondenza del codice
articolo.
CONFORMITÀ NORMATIVA
Direttiva BT.
Norme EN 61347-2-13, EN 62384.
Alimentatore elettronico 120 V~ 60 Hz multitensione per lampade a LED RGB
dimmerabili 12-24 V , regolabile con dispositivi By-me. Uscita SELV.
CARATTERISTICHE
• Adattopermoduli/strisceLEDRGBSELV:12-24V
• Tensionenominaledialimentazionerete:120V~60Hz
• TensionenominaledialimentazioneBUS:29V
• Assorbimentoa120V~:
-220mA(uscita12V
20 W)
-255mA(uscita24V
24 W)
•AssorbimentodalBUS29V:10mA
• Fusibileadaltopoterediinterruzione1Aincorporato
• Morsetti:
- 2 per alimentazione rete (L fase, N neutro)
- 4 per uscita modulo led (+, R-, G-, B-)
- 2 per bus TP (+,-)
• Funzionirealizzabili:
- accensione, spegnimento e regolazione
- cambio colore assoluto
- attuazione/memorizzazione scenario
-funzionamentoFADINGSHOW
- funzionamento “rampa”
- ritardo di disattivazione e funzionalità di “preavviso”
- regolazione tonalità/saturazione/luminosità
• Temperaturadifunzionamento:-5°C-+45°C(dainterno)
• ApparecchiodiclasseII
• Ponticelliperselezionarelatensionediuscita
• Tensionenominalediuscita:12-24V
± 10%
• Correntediuscitamassima :complessiva
-1,7Aa12V
-1Aa24V
• Massimocarico :complessivo
- 20 W (uscita 12 V
)
- 24 W (uscita 24 V
)
• PFCattivo:
-Powerfactor=0.98(12V
, 20 W)
-Powerfactor=0.98(24V
, 24 W)
• Potenzamassimadissipata:6Wa12–24V
• Rendimento a120V~:η
- 80% (12 V
, 20 W)
- 84% (24 V
, 24 W)
• Consumoinstandby:<0.5W
• MaxnumerodiAlimentatori
-coninterruttoremagnetotermicoC10:max7
-conInterruttoremagnetotermicoC16:max12
• AlimentatoreIP20perusointerno
• Isolamentogalvanicotraprimarioesecondario:4kVrms
• AlimentatoreregolabilecondispositiviBy-me
• Lunghezzadelcavoperimoduliled:10mconcavisezione1,5mm
2
• Fornitodicoprimorsettieserracavi
• Morsettidientrataeuscitacontrapposti
• Sezionecavi:
-Primario:0,75mm
2
–1,5mm
2
(cavi rigidi); 0,75 mm
2
–1mm
2
(cavi flessibili)
-Secondario(terminaliLEDRGB):0,5 mm
2
–1,5mm
2
(cavi rigidi); 0,5 mm
2
1mm
2
(cavi flessibili)
• Serracavosuprimarioesecondariopercavididiametro:
-Primario:min4mm-max8mm
-Secondario:min4mm-max8mm
•Fissaggiodell’alimentatoretramiteviti
• Protezioni:Termica(auto-offreversibile),Cortocircuito,Sovraccarichi
•Max.temperaturadell’involucrotc:80°C
•Dimensioni(lxwxh):224mmx60mmx36mm
CONFIGURAZIONE.
PER LE OPERAZIONI DI INSTALLAZIONE E CONFIGURAZIONE, VEDERE IL MANUALE
ISTRUZIONI DEL SISTEMA By-me ALLEGATO ALLA CENTRALE DI CONTROLLO.
•Blocchifunzionali:1;ilbloccopuòappartenerealmassimoa4gruppi.
•Selezionedelbloccofunzionale(configurazione): durantelacreazionedei gruppi,quandola
centrale richiede di premere il pulsante dei dispositivi (si consiglia di configurare il dispositivo a
caricospento):
-premereilpulsanteCONF,siaccendeilledrosso;
- a led rosso acceso, la centrale configura il blocco funzionale; al termine dell’operazione il
led rosso si spegne.
B
A
A
A 25 ; B 100 mm mm
Ta: 45°C max
01877.120 01877.120
12 V
24 V
+
R-
G-
B-
-
+
L
L
N
N
Bus
01877.120
+
-
+
R-
G-
B-
R G B
+
-
Pulsante di configurazione
Morsetti bus TP
Per impostare a 12 V la tensione nominale
di uscita, posizionare i jumper come da figura.
Per impostare a 24 V
la tensione nominale
di uscita, posizionare i jumper verso l’alto in
corrispondenza della dicitura 24 V.
Morsetti di uscita modulo/striscia LED RGB
LED di configurazione
Modulo
LED RGB
Striscia
LED RGB
VialeVicenza,14-36063MarosticaVIItaly
Tel.+390424488600-Fax(Italia)+390424488188-Fax(Export)+390424488709
www.vimar.com
49400526A0011309
VIMAR-Marostica-Italy
01877.120
Modulo LED RGB
Striscia LED RGB
