Side 1/6
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
49400975A0 05 2203
PLANA
14440
Commutatore
condizionamento/riscaldamento
Led indicazione stato del relè
e/o presenza di alimentazione
Led “risparmio
energetico” attivato
Impostazione temperatura
DESCRIZIONE.
Termostato elettronico per controllo ON/OFF della tem-
peratura ambiente (riscaldamento e condizionamento),
commutatore estate/off/inverno, dispositivo di controllo
della temperatura di classe I (contributo 1%), ingresso
per l’attivazione a distanza della funzione risparmio
energetico, uscita a relè in scambio 6(2) A 230 V~,
alimentazione 230 V~ 50/60 Hz - 2 moduli.
CAMPO DI APPLICAZIONE.
L’apparecchio è adatto a controllare la temperatura
ambiente agendo sul circuito di alimentazione del bru-
ciatore o della pompa di circolazione (riscaldamento) o
sul circuito di alimentazione del condizionatore (con-
dizionamento), con possibilità di attivazione remota,
eventualmente temporizzabile, della funzione “risparmio
energetico”.
PRINCIPALI CARATTERISTICHE.
• Alimentazione: 230 V~ ±10% 50-60 Hz
• Assorbimento tipico: 3 VA
• Uscita: a relè con contatto pulito in scambio 6(2) A
230 V~
• Tipo di regolazione: ON/OFF
• Differenziale termico: 1 °C
• Campo di regolazione: +10 °C - +30 °C
• Con manopola al minimo si p1-ha la funzione “antigelo”
(+6 °C)
• Morsetto per attivazione remota, eventualmente tem-
porizzabile, della funzione “risparmio energetico”
• Funzione “risparmio energetico”: la temperatura
impostata viene ridotta di 4 °C (riscaldamento) o
aumentata di 4 °C (condizionamento)
• Grado di protezione: IP40
• Apparecchio di classe II:
• Numero di cicli manuali: 3.000
• Numero di cicli automatici: 100.000
• Tipo di apertura dei contatti: microdisconnessione
• Tipo di azione: 1B
• Indice di tracking: PTI175
• Grado di inquinamento: 2 (normale)
• Tensione impulsiva nominale: 4.000 V
• Temperatura ambiente durante il trasporto: -25 °C +60 °C
• Temperatura di funzionamento: 0 °C +40 °C
• Classificazione ErP (Reg. UE 811/2013): classe I,
contributo 1%
• Classe e struttura del software: A
INSTALLAZIONE.
L’apparecchio deve essere installato in scatole da
incasso o da parete con supporti e placche Plana
a un’altezza di 1,5 m dal piano di calpestio, in una
posizione idonea alla corretta rilevazione della tempera-
tura ambiente, evitando l’installazione in nicchie, dietro
porte e tende o zone influenzate da fonti di calore o
fattori atmosferici; in particolare si deve evitare l’in-
stallazione su pareti perimetrali o in associazione
ad apparecchi che generano calore (es. regolatori
o lampade).
Va utilizzato in luoghi asciutti e non polverosi a tempe-
ratura compresa tra 0 °C e +40 °C.
UTILIZZO.
• Impostare il funzionamento desiderato mediante il
commutatore : OFF
- posizione OFF: il termostato è spento
- posizione RISCALDAMENTO : l’uscita a relè è
attiva quando la temperatura ambiente è inferiore alla
temperatura impostata
- posizione CONDIZIONAMENTO : l’uscita a relè è
attiva quando la temperatura ambiente è superiore
alla temperatura impostata
• Per impostare la temperatura di comfort, posizionare
la manopola in modo che ci sia corrispondenza tra
l’indice e il valore di temperatura desiderato (inciso
sulla manopola stessa)
• Led bicolore verde/giallo :
- il colore verde indica che l’uscita a relè non è attiva (la
temperatura impostata è raggiunta)
- il colore giallo indica che l’uscita a relè è attiva (la
temperatura impostata non è raggiunta)
In ogni caso, l’accensione del led (verde o giallo)
indica la presenza di alimentazione
• Led verde : se acceso indica l’attivazione della
funzione “risparmio energetico”
• La funzione “risparmio energetico” è attivabile col-
legando il morsetto
alla linea mediante un inter-
ruttore esterno manuale o automatico (es. timer).
L’interruttore automatico consente l’eventuale cen-
tralizzazione del comando di più termostati. A fun-
zione attiva, il termostato imposta una temperatura
inferiore di 4 °C rispetto a quella selezionata con la
manopola (in riscaldamento), o superiore di 4 °C (in
condizionamento)
REGOLE DI INSTALLAZIONE.
L’installazione deve essere effettuata da personale
qualificato con l’osservanza delle disposizioni regolanti
l’installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC.
Norme EN 60730-1, EN 60730-2-9.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il
prodotto potrebbe contenere tracce di piombo.

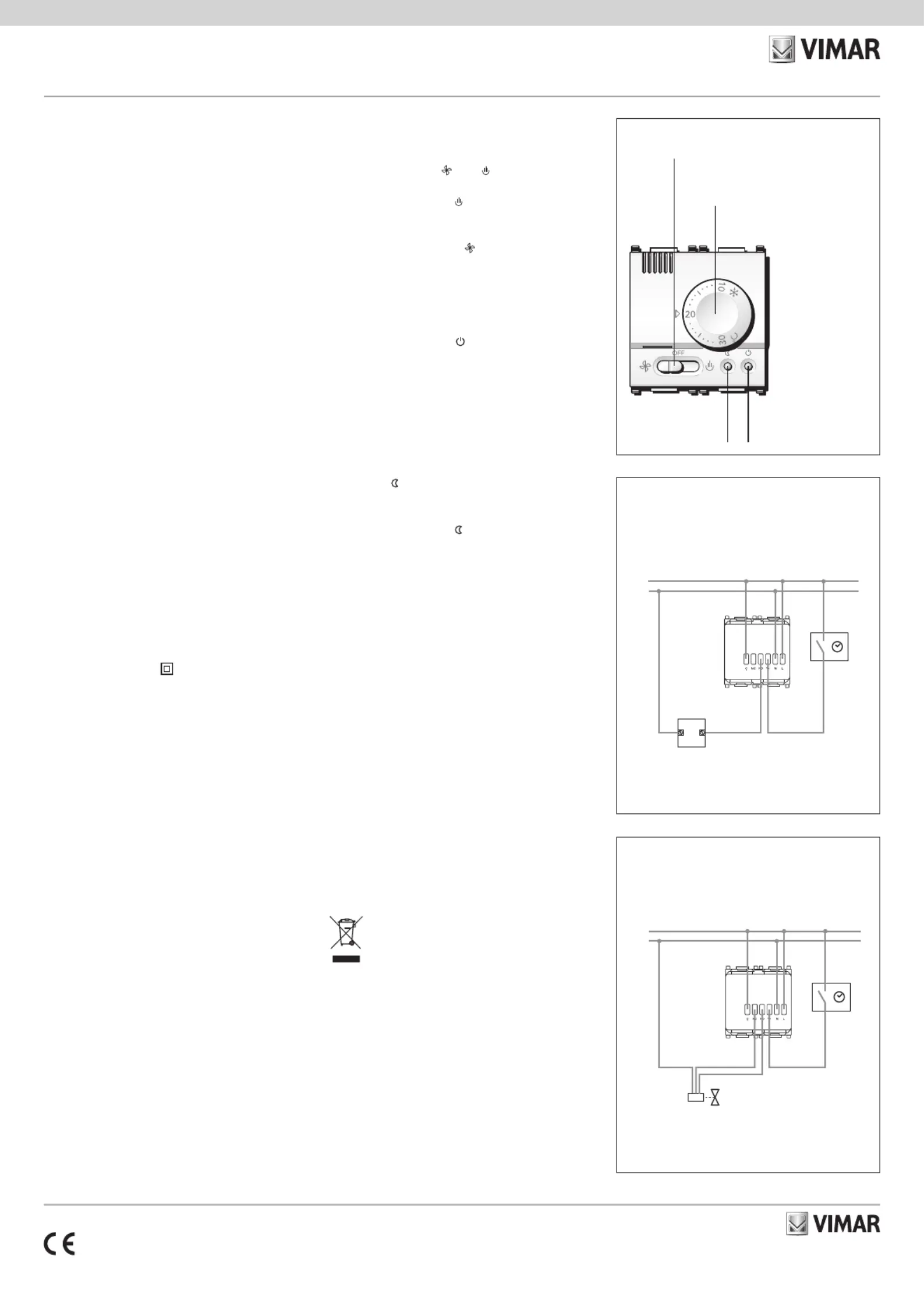

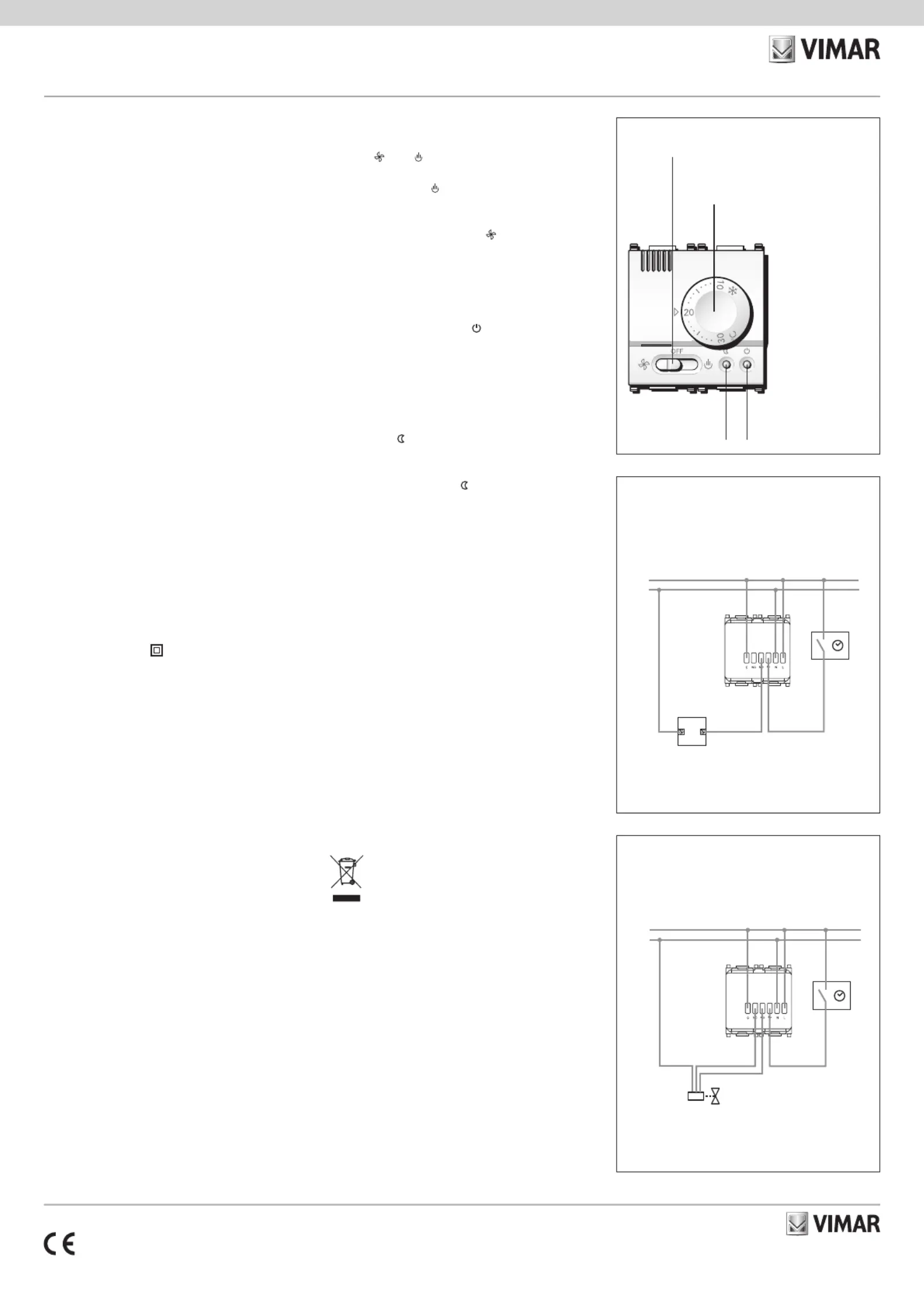

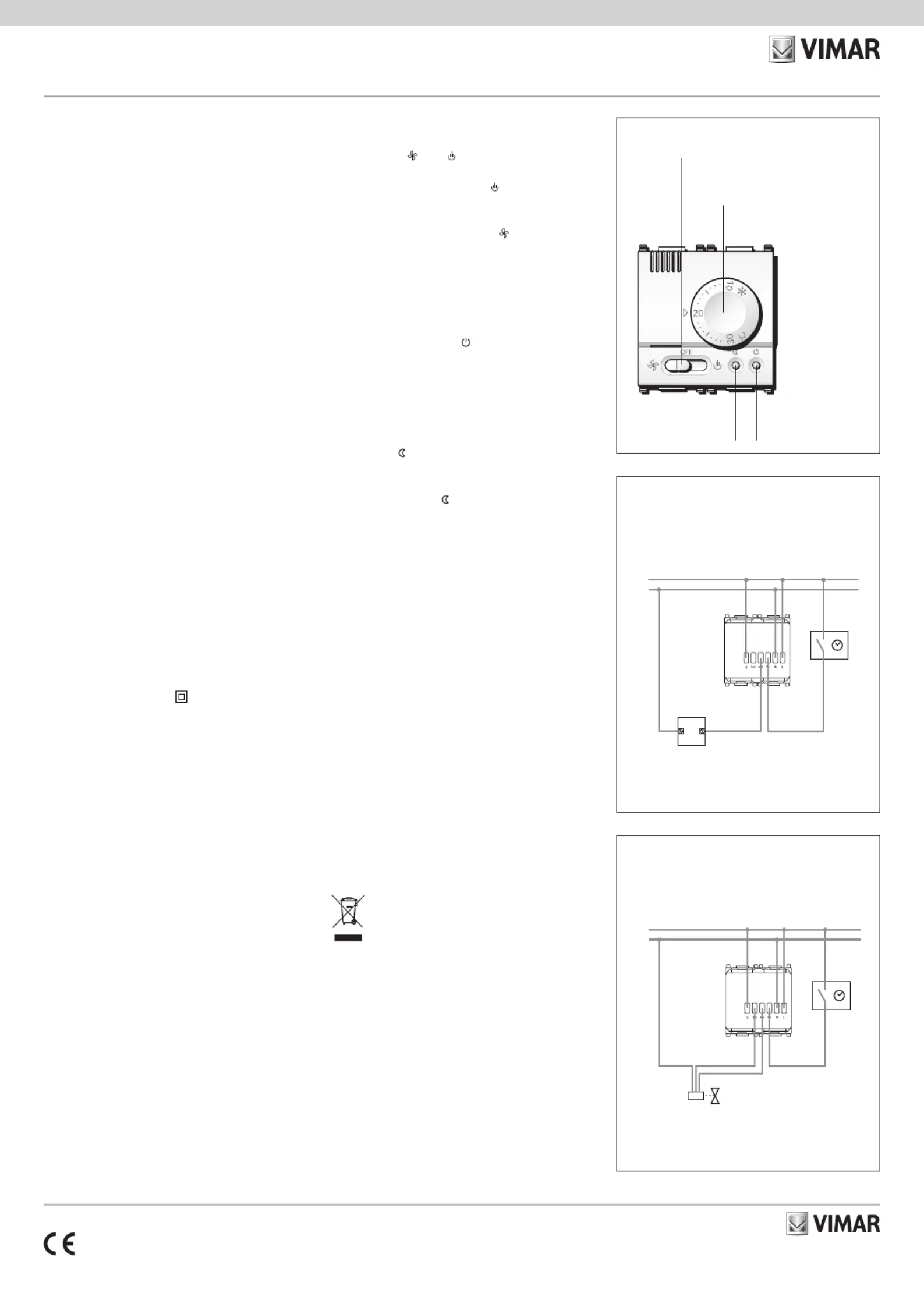

Vista frontale, comandi e led.
L
N
U1
Schema elettrico.
Pompe di circolazione, bruciatori, elettrovalvole.
L
N
Schema elettrico.
Valvole motorizzate.
CHIUDE
APRE
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparec-
chiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separa-
tamente dagli altri rifiuti. L’utente dovrà, pertanto, confe-
rire l’apparecchiatura giunta a fine vita agli idonei centri
comunali di raccolta differenziata dei rifiuti elettrotecnici
ed elettronici. In alternativa alla gestione autonoma, è
possibile consegnare gratuitamente l’apparecchiatu-
ra che si desidera smaltire al distributore, al momento
dell’acquisto di una nuova apparecchiatura di tipo equi-
valente. Presso i distributori di prodotti elettronici con
superficie di vendita di almeno 400 m
2
è inoltre possibile
consegnare gratuitamente, senza obbligo di acquisto,
i prodotti elettronici da smaltire con dimensioni inferiori
a 25 cm. L’adeguata raccolta differenziata per l’avvio
successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente com-
patibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il reimpiego e/o
riciclo dei materiali di cui è composta l’apparecchiatura.
