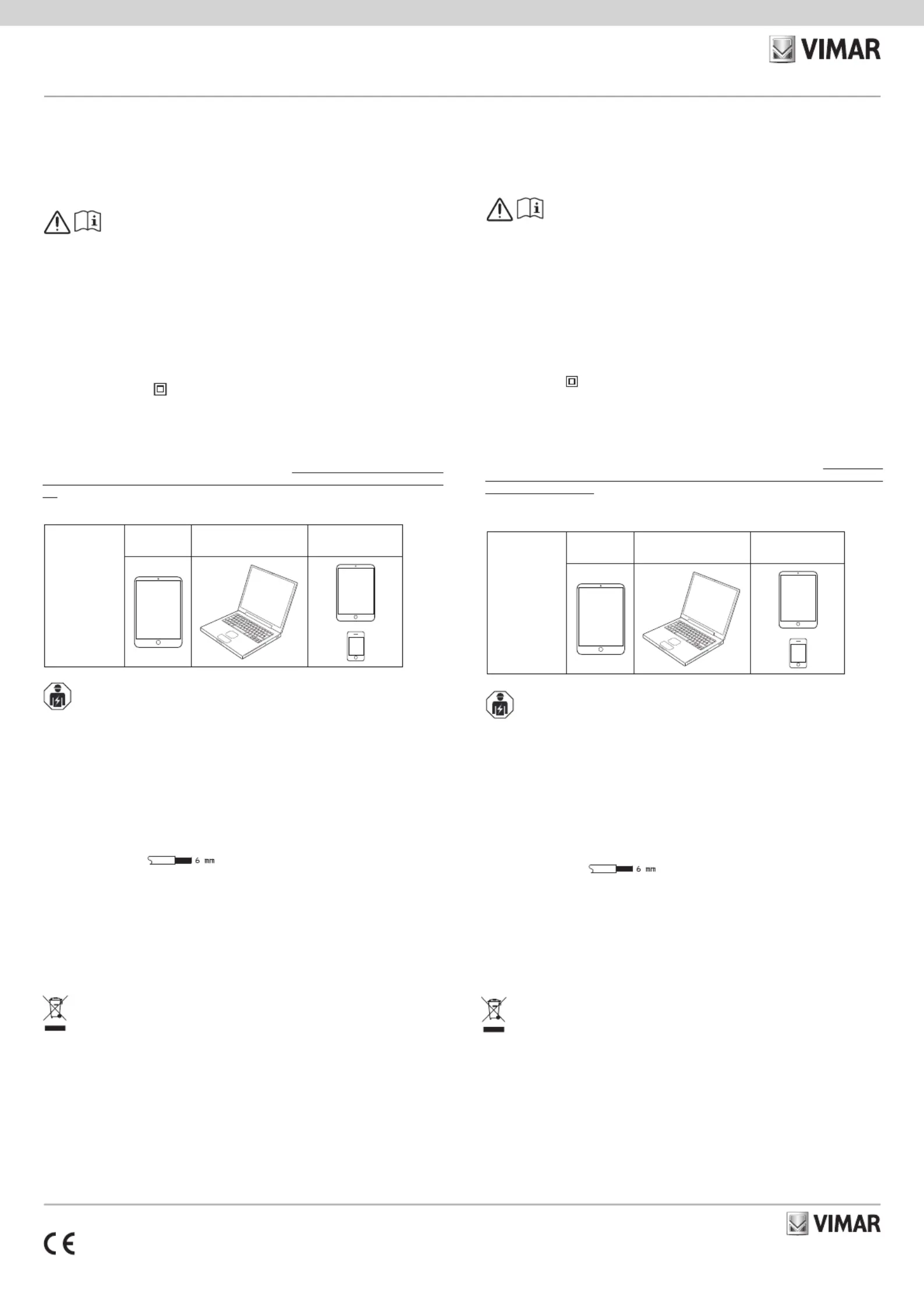

Side 1/4

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

xx292.CC 01 2111

LINEA

30292.CCx

EIKON

20292.CC

ARKE’

19292.CC

PLANA

14292.CC

5 V 3 A USB power supply unit for electronic devices, 2 USB type C outputs

which provide altogether 3 A, optimised to charge two devices simulta-

neously (e.g. tablet, smartphone), 120-240 V~ 50/60 Hz power supply.

The device should be used to charge mobile phones and all electronic devices that can be

charged from any standard USB type C socket outlet.

Read the instructions before installation and/or use.

FEATURES.

• Power supply: 120-240 V~ 50/60 Hz

• Power consumption: 280 mA at 120 V~ and 170 mA at 240 V~

• Output voltage: 5.0 V d.c. (± 5%) ES1 and/or SELV

• Max output load: 3 A

• Output power: 15.0 W

• Average efficiency in active mode: 83%

• Efficiency with low load (10%): 81%

• Power with no load: 0.03 W

• Protection degree: IP20

• Operating temperature: 0°C to +35°C (indoor use)

• Device in class II

• Installation for CAT III overvoltage category

OPERATION.

Type C fast charge outputs are designed to charge more powerful devices at high speed as

well by providing up to (they are therefore available up to 15 W).3 A on each individual output

The power supply unit, which is equipped with USB outputs, is optimised to charge one two

device up to 3 A (e.g. tablet or PC) or two devices simultaneously provided their total absorp-

tion does not exceed 3 A (e.g. smartphones). Always check the data plate on the device you

are charging.

The following table contains some examples and possible combinations:

INSTALLATION RULES.

Installation must be carried out by qualified persons in compliance with the current regulations

regarding the installation of electrical equipment in the country where the products are installed.

The device can be installed in a flush mounting box or surface mounting box and completed

with Linea, Eikon, Arké, or Plana cover plates in dust-free places, protected from accidental

impacts and away from heat sources.

IMPORTANT.

• An easily accessible omnipolar disconnection switch with a contact gap of at least 3 mm must

be installed upstream from the power supply.

• Install the device at a height of no more than 2 m.

• The length of the connection cable to the electronic device must be no more than 3 m.

• The power supply unit is protected internally against overloads.

• Cable stripping 6 mm

REGULATORY COMPLIANCE.

LV Directive. EMC directive. RoHS directive. ErP directive.

Standards EN IEC 62368-1, EN 55032, EN 55035, EN IEC 61000-3-2, EN 61000-3-3, EN

50563, EN IEC 63000.

(EU) Regulation for external power supply units no. 2019/1782.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.

Alimentatore USB 5 V 3 A per dispositivi elettronici, 2 uscite USB tipo C che

erogano complessivamente 3 A ottimizzate per caricare un dispositivo fino a 3

A (es. tablet) o contemporaneamente due dispositivi (es. tablet, smartphone),

alimentazione 120-240 V~ 50/60 Hz.

Il dispositivo va utilizzato per ricaricare i telefoni cellulari e tutti gli apparecchi elettronici che

offrono la possibilità di ricarica da una qualsiasi presa standard USB di tipo C.

Leggere le istruzioni prima dell’installazione e/o utilizzo.

CARATTERISTICHE.

• Alimentazione: 120-240 V~ 50/60 Hz

• Consumo: 280 mA a 120 V~ e 170 mA a 240 V~

• Tensione di uscita: 5,0 V d.c. (± 5%) ES1 e/o SELV

• Carico max in uscita: 3 A

• Potenza di uscita: 15,0 W

• Rendimento medio in modo attivo: 83%

• Rendimento a basso carico (10%): 81%

• Potenza a vuoto: 0,03 W

• Grado di protezione: IP20

• Temperatura di funzionamento: 0 °C - +35 °C (uso interno)

• Apparecchio di classe II

• Installazione per categoria di sovratensione CAT III

FUNZIONAMENTO.

Le uscite di consentono di ricaricare velocemente anche i dispositivi più fast charge tipo C

potenti erogando fino a (sono quindi disponibili fino a 15 W).3 A su singola uscita

L’alimerntatore, dotato di uscite USB, è ottimizzato per caricare un dispositivo fino a 3 A (es. due

Tablet, PC) o due dispositivi contemporaneamente purchè il loro assorbimento totale non superi i

3 A (es. smartphone). Verificare sempre i dati di targa del dispositivo da ricaricare.

Alcuni esempi e combinazioni possibili sono riportati nella seguente tabella:

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni

regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

L’apparecchio deve essere installato in scatole da incasso o da parete con supporti e placche

Linea, Eikon, Arké o Plana in luoghi non polverosi, protetto da urti accidentali e lontano da fonti

di calore.

IMPORTANTE.

• A monte dell’alimentatore deve essere installato un interruttore onnipolare di sezionamento

facilmente accessibile con distanza fra i contatti di almeno 3 mm.

• Installare il dispositivo ad una altezza inferiore a 2 m.

• La lunghezza del cavo per il collegamento al dispositivo elettronico deve essere inferiore a 3 m.

• L’alimentatore è protetto internamente contro i sovraccarichi.

• Spellatura cavo 6 mm

CONFORMITÀ NORMATIVA.

Direttiva BT. Direttiva EMC. Direttiva RoHS. Direttiva ErP.

Norme EN IEC 62368-1, EN 55032, EN 55035, EN IEC 61000-3-2, EN 61000-3-3, EN 50563,

EN IEC 63000.

Regolamento alimentatori esterni (UE) n. 2019/1782

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di

piombo.

DISPOSITIVI

RICARICABILI

TABLET 10”

TABLET FINO A 8”

+ SMARTPHONE

RECHARGEABLE

DEVICES

TABLET 10”

TABLET UP TO 8”

+ SMARTPHONE

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ﬁne della

propria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire l’apparecchiatura

giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici ed elettronici. In alternativa alla

gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che si desidera smaltire al distributore, al mo-

mento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superﬁcie

di vendita di almeno 400 m

è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici

da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura

dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti

negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be included with

other general waste at the end of its working life. The user must take the worn product to a sorted waste center, or return it

to the retailer when purchasing a new one. Products for disposal can be consigned free of charge (without any new purchase

obligation) to retailers with a sales area of at least 400 m

, if they measure less than 25 cm. An efﬁcient sorted waste collection

for the environmentally friendly disposal of the used device, or its subsequent recycling, helps avoid the potential negative

effects on the environment and people’s health, and encourages the re-use and/or recycling of the construction materials.
