6620, 6720, 662A
Videocitofono incasso/tavolo/parete Sound System
Sound System flush-mount/desktop/Wall monitor Sound System
Portier-v encastr./de table/saillie Sound System
UP-Videohaustelefon/Tischgerät/AP-Monitor Sound System
Videoportero de empotrar/sobremesa/sup. Sound System
Video porteiro de embeber/montagem saliente/de mesa Sound System
Manuale installatore - Installer guide
Manuel installateur - Technisches Handbuch
Instrucciones instalador - Manual do instalador
A
B
E
H
I
D
E
D
F
G
C
L M
DESCRIZIONE:

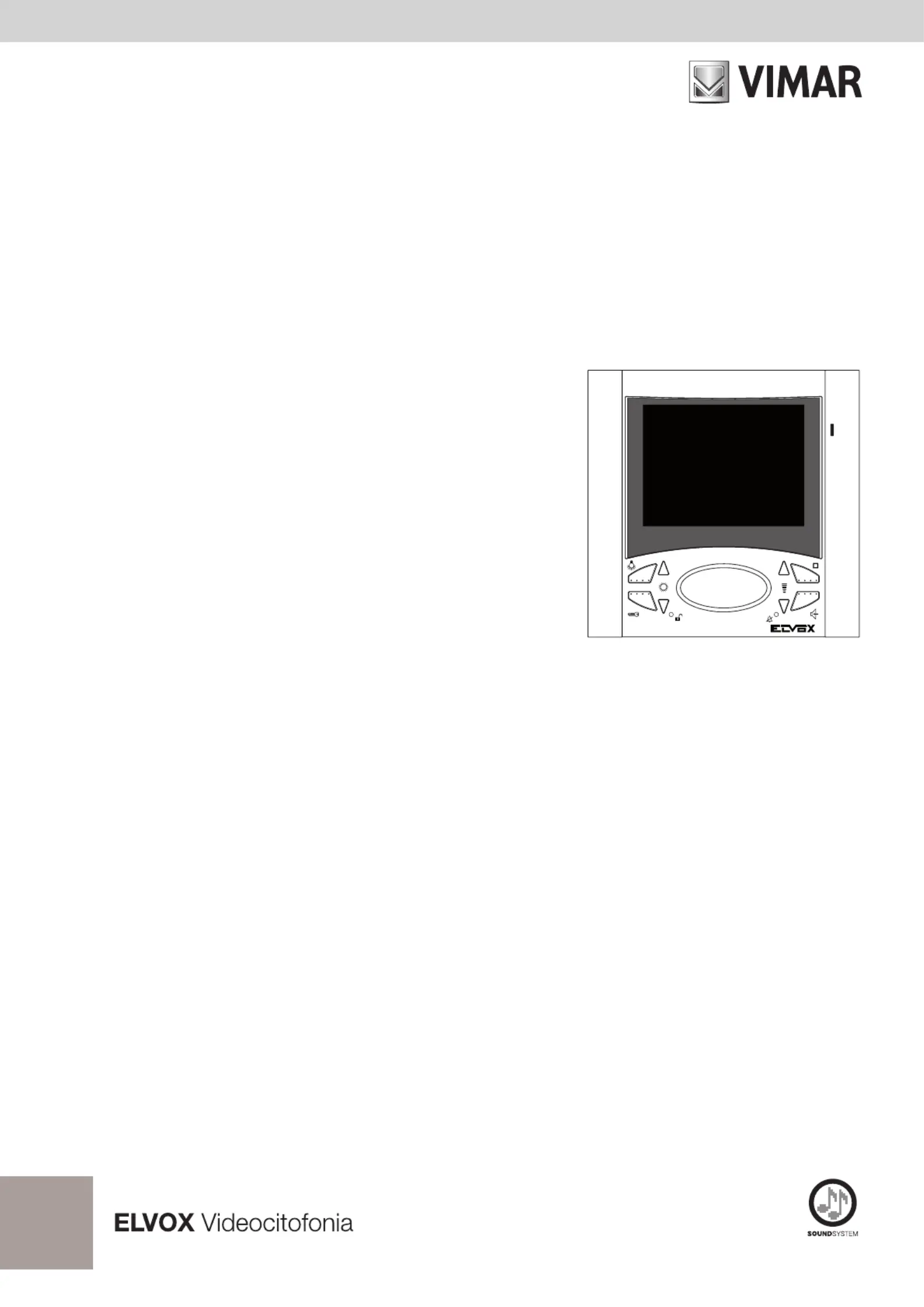

Videocitofono viva voce bicanale con monitor LCD a colori 3,5”. Lo schermo del
monitor è inclinabile verticalmente.
DESCRIPTION:
Monitor with “open voice” twin channel and 3,5” colour LCD screen. The monitor
screen may be vertically sloped.
DESCRIPTION :
Monitor à deux canaux à vive voix et écran de 3,5” en couleurs. L’écran du
moniteur peut être incliné verticalement.

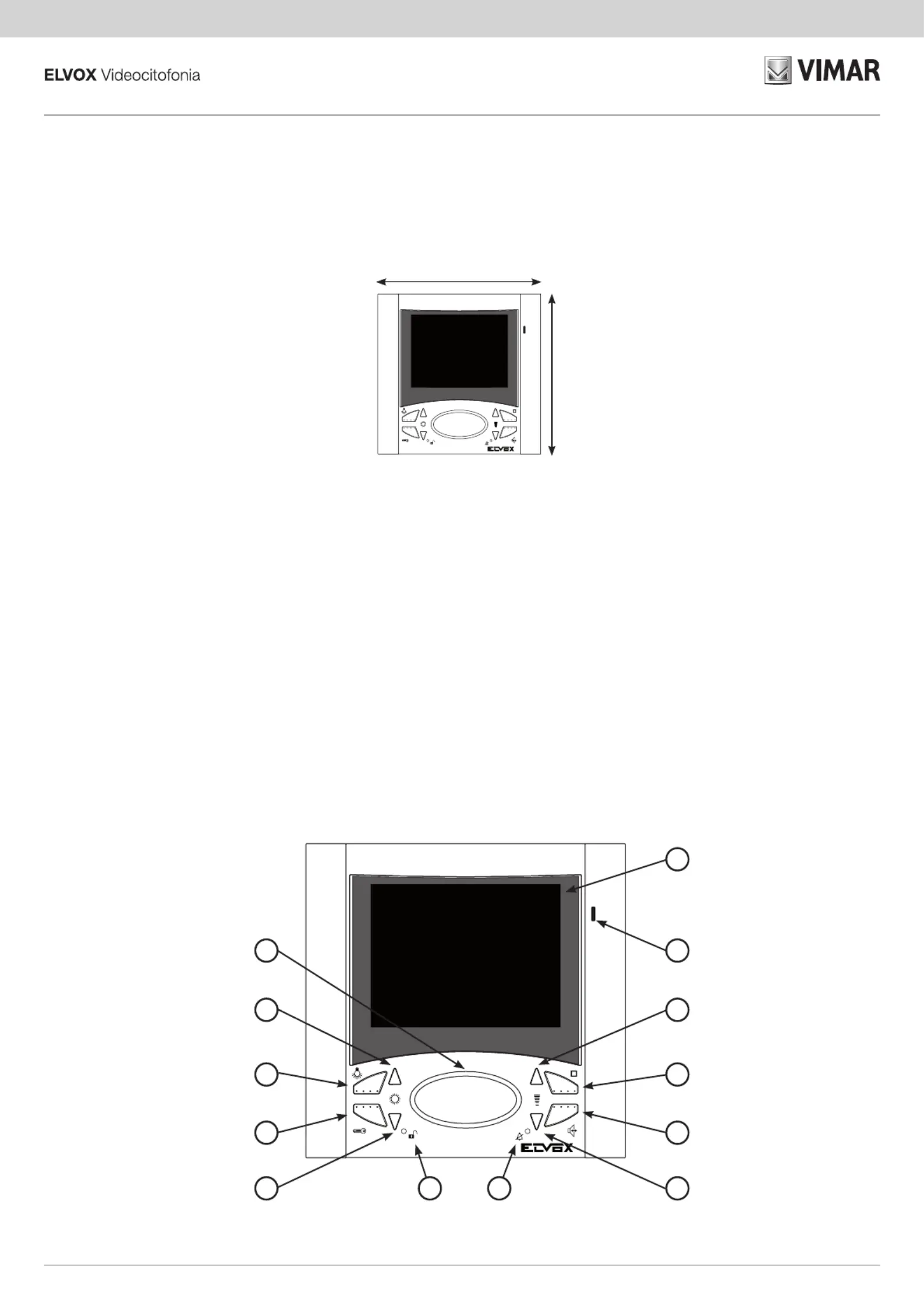

141mm
139mm
Art. 6620 (da incasso parete, flush-mounted version, montage à encastrement, UP-Version, versión de empotre, versão de embeber)
Art. 662A (da tavolo, table version, version de table, Tischversion, versión de sobremesa, versão de mesa)
Art. 6720 (da esterno parete,surface wall-mounting version, version mural en saillie, AP-Version, versión de empotre, versão montagem saliente)
BESCHREIBUNG :
Monitor mit Freisprechfunktion und mit Farbbildschirm. Der Bildschirm des 3,5”
Monitors kann senkrecht geneigt werden.
DESCRIPCIÓN:
Monitor con dos canales a viva voz y pantalla de 3,5” en color. La pantalla puede
ser inclinada verticalmente.
DESCRIÇÃO:
Monitor de alta voz para montagen de embeber e écran de 3,5” a cores. O écran
pode ser inclinado verticalmente.
2
6620, 6720, 662A

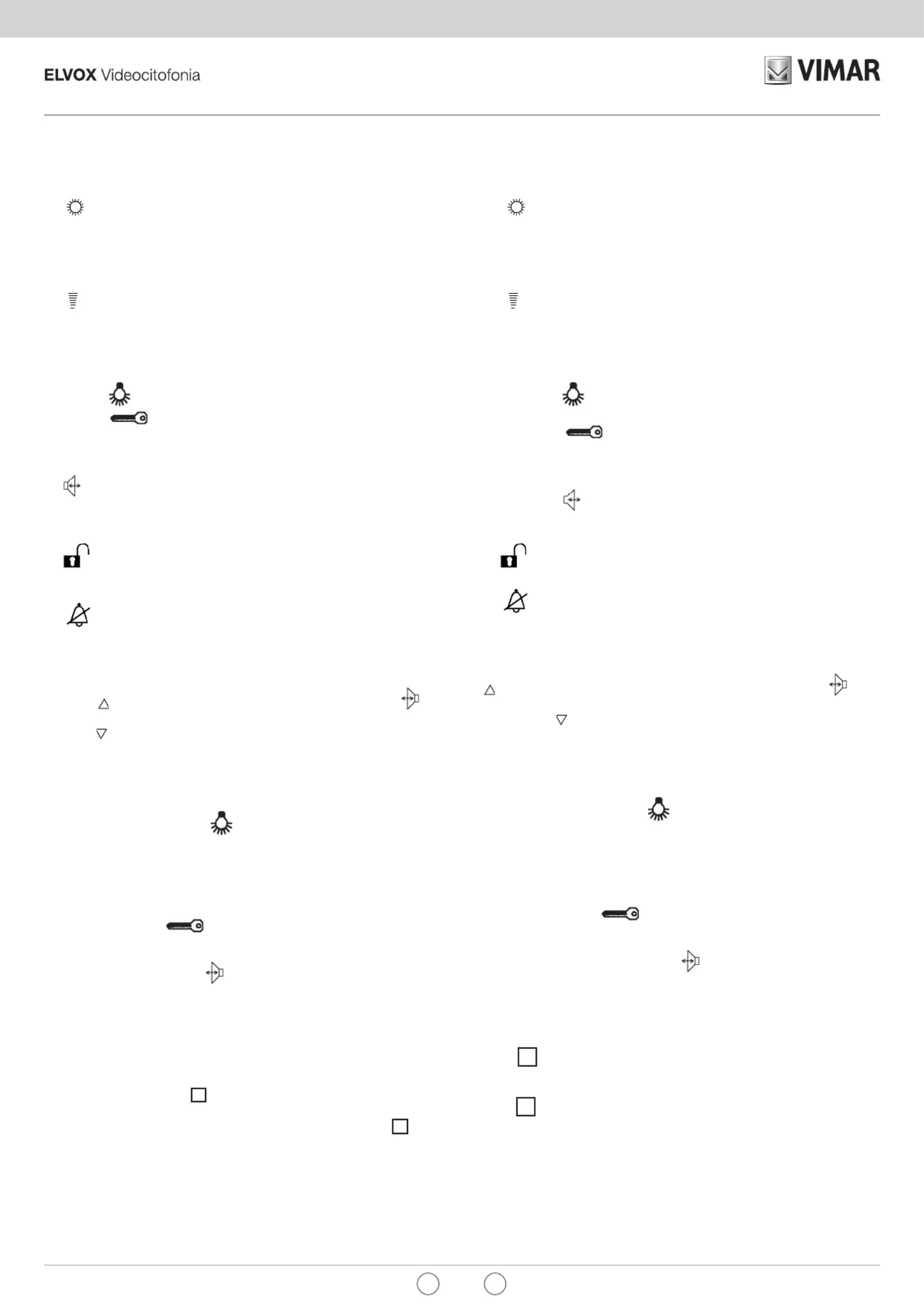

PULSANTI E E REGOLAZIONI
A) Schermo LCD 3,5” standard PAL inclinabile manualmente.
B) Microfono.
C) Altoparlante.
D)
Coppia di pulsanti.
1) Quando il monitor è acceso i pulsanti permettono la regolazione della luminosità.
2) Quando il monitor è spento i pulsanti permettono la selezione della melodia
per la sola chiamata da posto esterno. Per programmare la melodia: mantenere
premuto per almeno 2 secondi uno dei 2 pulsanti, ripremere ripetutamente i pulsanti
per selezionare la melodia interessata.
E)
. Coppia di pulsanti
1) Con il pulsante “I E” premuto, premere i pulsanti “ ” per aumentare o diminuire il
volume della fonica interna.
2) Per regolare il volume della suoneria: mantenere premuto per almeno 2 secondi
uno dei 2 pulsanti “ ”, ripremere ripetutamente i pulsanti per aumentare o diminuire E
oppure escludere il volume della suoneria.
F) Pulsante
: per attivazione 1° servizio ausiliario se collegato (es. luci scale).
G) Pulsante
per apertura serratura.
H) Pulsante
: per attivazione 2° servizio ausiliario se collegato (es. 2° serratura).
Permette inoltre l’autoaccensione del monitor senza essere stato chiamato (la
funzione è opzionale in relazione al tipo di installazione).
I)
:Pulsante parla/ascolta bicanale dopo la chiamata e/o l’accensione del
monitor mantenere premuto il pulsante per la conversazione con il posto esterno.
Permette inoltre l’autoaccensione del monitor senza essere stato chiamato (la
funzione è opzionale in relazione al tipo di installazione).
L)
Segnalazione porta aperta: l’accensione della segnalazione (LED verde)
indica che la porta è aperta (la funzione è opzionale in relazione al tipo di
installazione).
M)
: Segnalazione chiamata esclusa l’accensione della segnalazione (LED
rosso) indica che la chiamata è esclusa (vedi punto “E”).
PROGRAMMAZIONE SEGRETO DI CONVERSAZIONE
La funzione “segreto di conversazione” si ottiene tenendo premuti contemporaneamente
i due tasti “
” per 3 secondi, al lampeggio del LED rosso premere il tasto . La
funzione “non segreto di conversazione” si ottiene come indicato sopra ma utilizzando
i due tasti “
”.
MORSETTI MONITOR ART. 6620, 6720, 662A
1: Ricevitore cornetta
2: Microfono cornetta
3: Comune fonica
4: Pulsante per servizi ausiliari
(con riferimento al morsetto 5)
5: Negativo alimentazione
6: Positivo alimentazione (tensione minima in arrivo 15V c.c.)
7: Seconda funzione ausiliaria
o autoaccensione (il suo funzionamento è
deciso dal microinterruttore posto sul retro del monitor)
8: Chiamata dalla targa esterna
9: Pulsante serratura
10: Uscita 12V c.c. per distributore video
11: Chiamata fuoriporta
12: Pulsante attivazione fonica
(o autoaccensione con deviatore in posizione
“A”)
13: Alimentazione LED verde (ingresso positivo alimentazione max. 18Vc.c.)
V: Per impianti con cavo coassiale, entrata per il collegamento del cavo video di 75
Ohm.
M: Massa relativa al morsetto V
N.B. Il monitor Art. 6600, 6700, 6620, 6720 dispongono sul retro di un microinterruttore
per la commutazione della funzione “ausiliaria (posizione A)/autoaccensione
(posizione B)” del tasto
. I monitor Art. 660A, 662A dispongono sul fondo
della base di un microinterruttore per la commutazione della funzione “ausiliaria”
(posizione in basso)/autoaccensione (posizione in alto)” del tasto
, tutti i
monitor dispongono della regolazione del colore.
PUSH-BUTTONS AND ADJUSTMENTS
A) Screen with manually angle-adjustable 3,5” LCD monitor standard PAL.
B) Microphone.
C) Loudspeaker.
D)
Pair of push-buttons.
1) When the monitor is ON, the push-buttons can be used to adjust the brightness.
2) When the monitor is OFF, the push-buttons can be used to select the tune for
calls from a speech unit only. To programme the tune: hold 1 of the 2 push-buttons
down for at least 2 seconds, and press the push-buttons again repeatedly to select
the desired tune.
E)
Pair of push-buttons
1) While holding the “i” push-button down, press the “E” push-button to increase or
decrease the internal voice line volume.
2) To adjust ring-tone volume: without pressing the “I” push-button, hold down 1
of the 2 push-buttons for at least 2 seconds, then press the pushbuttons again
repeatedly to increase, decrease or disable the ring-tone volume.
F) Push-button
: for activating 1st auxiliary service if connected (e.g. stair
lights).
G) Push-button
: for door lock release.
H) Pushbutton
: for activating 2nd auxiliary service if connected (e.g. 2nd lock).
Enables the monitor to self-start without being called (the function is optional
according to the type of installation).
I) Pushbutton
: after the call and/or switch-on of the monitor, hold the push-
button down for conversation with the speech unit. Enables the monitor to self-start
without being called (the function is optional according to the type of installation).
L) Door open signal: if the green LED lights up, this indicates that the door is
open (the function is optional according to the type of installation).
M)
Call disabled signal: if the red LED lights up, this indicates that the call is
disabled (see point “E”).
PROGRAMMING OF THE CONVERSATION PRIVACY
The “Conversation privacy” function can be obtained by pressing both push-buttons “
” for 3 seconds at the same time; when the red led flashes press the push-
button. The “without conversation privacy” function can be obtained as indicated above,
but using both “
” push-buttons.
TERMINALS FOR MONITOR TYPE 6620, 6720, 662A
1: Interphone receiver
2: Interphone microphone
3: Common audio line
4: Button for auxiliary services
(related to terminal 5)
5: Power supply negative
6: Power supply positive (minimum input voltage 15V D.C.)
7: Second auxiliary function
or self-start (its operation is controlled by the
microswitch placed on the monitor rear side).
8: Call from entrance panel
9: Lock push-button
10: 12V D.C. output for video distributor
11: Landing call
12: Push-button for the audio activation
(or self-start with switch in “A” position)
13: Green LED supply voltage (18V D.C. (max) positive voltage imput)
V: For systems with coaxial cable, input for connection of the 75 Ohm video cable.
M: Ground for terminals V.
NOTE: Monitor type 6600, 6700, 6620, 6720 dispose on the rear of a microswitch for
the switching of the “auxiliary (position A)/self-start (position B)” function of push-
button
.
Monitor type 660A, 662A dispose of a micro-switch on the bottom of the basis for the
switching of the “auxiliary” function (lower position) /self-start (upper position) of push-
button
, and all monitor dispose of the colour adjustment.
ENIT
3
6620, 6720, 662A
