Side 1/8

Model:WM-3

Installation Manual

It is imperative that the installation instructions within this manual are followed for ●

safety reasons. Vivitek Corporation is not responsible for damages resulting from

incorrectly installed mounts or projectors on to the mount.

Sufcient expertise is required for installing this projector wall mount.●

Do not use the projector wall mount for purposes other than for which it is designed.●

Please contact Vivitek at 1-855-885-2378 with any questions pertaining to the correct ●

installation of this projector mount.

46101 FREMONT BLVD, FREMONT, CA. 94538 - TEL 855.885.2378 - EMAIL: - WWW.VIVITEKUSA.COMPROAV@VIVITEKCORP.COM

Important Safety

Checking The Supplied Accessories

Wall Plate X 1

Fixed Support Arm X 1

Wall Cover X 1

Projector Mounting

Plate X 1

Screw( )M6X55

Φ10mm Anchor bolt

L5 Allen key

Screw( )M4X10

diagrammatic

presentation

designation

quantity

L3 Allen key

Screw( )M6X15

Wall Plate Cover X 1

Pg.2

M4 connecting

screw

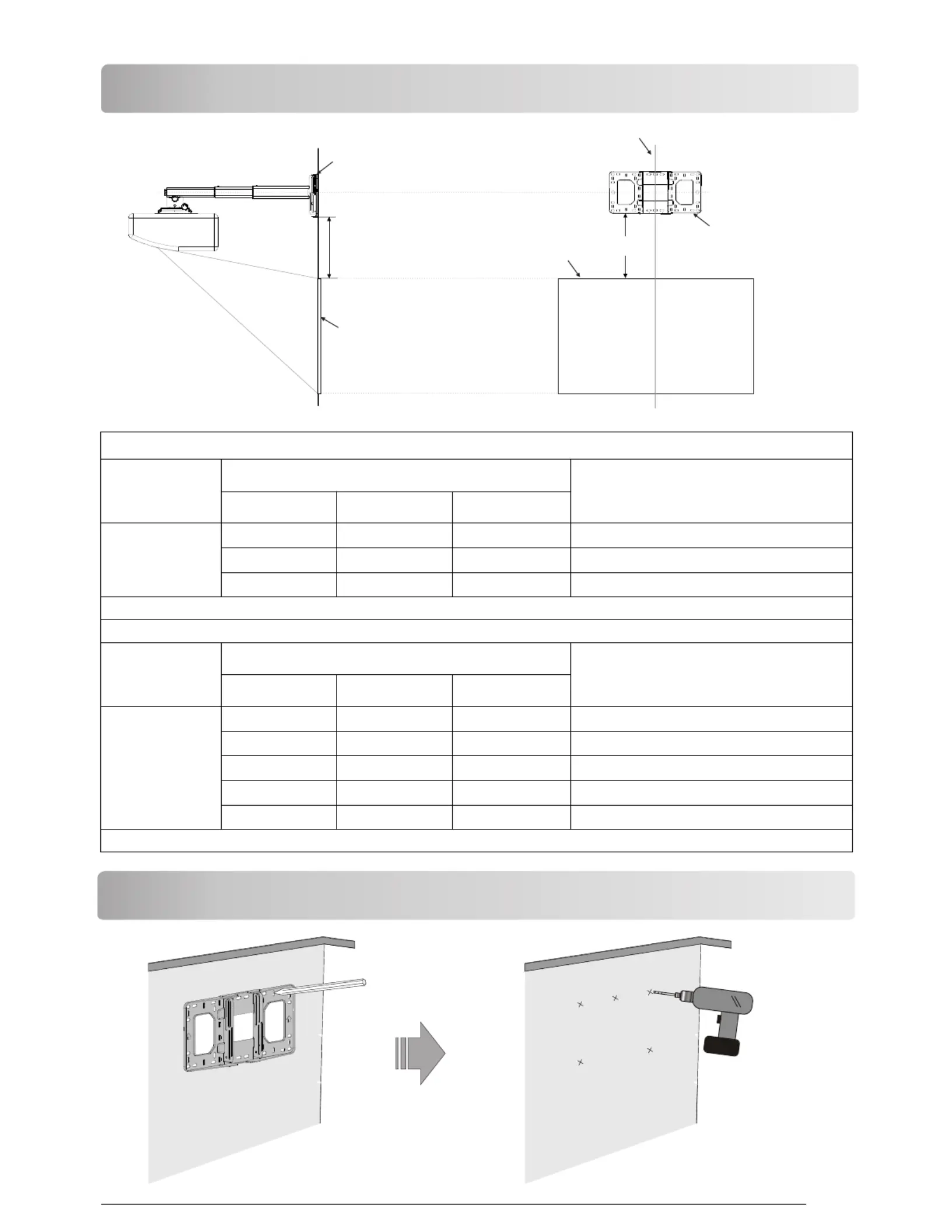

To Set The Projector Wall Mount On The Wall

Checking The Installation Position

Projection screen

V-Offset

Wall plate

Projection screen

Bottom of

mounting plate

Top of image

V-Offset

Wall plate must be aligned to center of screen

Pg.3

WM-3 Mount

Projector

Resolution

V-Offset

(Distance between bottom of wall plate to top of image)

Note: WXGA V-Offset can be calculated for different screen sizes. V-Offset= [screen width/2 (0.351)]

(221cm)87”

(33cm)13”

WXGA

(1280x800)

Image Size

Diagonal Width Height

(35.5cm)14”

(37.8cm) 14.9”

(188cm) (117cm)74” 46”

(239cm) (203cm) (127cm)94” 80” 50”

(254cm) (216cm) (135cm)100” 85” 53”

Projector

Resolution

V-Offset

(Distance between bottom of wall plate to top of image)

(221cm)87”

Image Size

Diagonal Width Height

1080P

(1920x1080P)

(193cm) (109cm) (31.75cm) 76” 43” 12.5”

(234cm) (203cm) (114cm) (33.34cm)92” 80” 45” 13.125”

(239cm) (208cm) (117cm) (34cm)94” 82” 46” 13.375”

(254cm) (221cm) (125cm) (26.2cm)100” 87” 49” 14.25”

(279cm) (244cm) (137cm) (39.37cm)110” 96” 54” 15.5”

Note: V-Offset= [screen width/2 (0.327)] 1080P V-Offset can be calculated for different screen sizes.

Produkspesifikasjoner

Merke:	Vivitek
Kategori:	videoprosjektor
Modell:	DH759USTi
Produkttype:	Ultrakort stråleprojektor
Innebygd skjerm:	Nei
Vekt:	5000 g
Bredde:	287.7 mm
Dybde:	374.5 mm
Høyde:	122.6 mm
Støynivå:	37 dB
Antall lamper:	1 lamper
Strømkilde:	AC
Bruksanvisning:	Ja
Plassering:	Desktop
Wi-Fi:	Nei
Garantikort:	Ja
Matrisestørrelse:	0.65 "
Antall USB 2.0-porter:	3
Antall HDMI-porter:	2
DVI-port:	Nei
Innebygde høyttalere:	Ja
Antall innebygde høyttalere:	2
Sertifisering:	FCC, UL, cUL, CB, CE, CCC, KC, PSB, CU, CECP, NOM, ICES-003, C-TICK
Full HD:	Ja
Horisontal synkronisering (min):	15.3 kHz
Vertikal synkronisering (min):	24 kHz
Kontrastforhold:	100000:1
AC-inngangsspenning:	100 - 240 V
AC-inngangsfrekvens:	50 - 60 Hz
Strømforbruk (standby):	0.5 W
Projektorens lysstyrke:	3500 ANSI lumen
Projektoroppløsning:	WUXGA (1920x1200)
Produktfarge:	Hvit
Naturlig sideforhold:	16:9
Støttede grafikkoppløsninger:	640 x 480 (VGA), 800 x 600 (SVGA), 1024 x 768 (XGA), 1280 x 1024 (SXGA), 1600 x 1200 (UXGA)
Analogt signalformatsystem:	NTSC 3.58, NTSC 4.43, NTSC M, PAL B, PAL G, PAL H, PAL I, PAL M, PAL N, SECAM B, SECAM D, SECAM G, SECAM K, SECAM K1, SECAM L
Kabler inkludert:	AC, VGA
Visningsteknologi:	DLP
Skjermstørrelsekompabilitet:	88 - 110 "
Projeksjonsavstand:	- m
Hjørnesteinsrettelse, vertikal:	± 40 °
Støynivå (økonomisk funksjon):	33 dB
Brennviddeområde:	- mm
RS-232-port:	1
Lyskildens tjenestetid:	3000 timer
Lyskildetype:	Lampe
Strømforbruk (vanlig bruk):	380 W
Støttede videofunksjoner:	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Antall VGA (D-Sub)-porter:	3
Lydinngang (V/H) inn:	1
Mikrofon, linje-inn-støpsel:	Ja
Seriell grensesnittype:	RS-232
Antall ethernets-/bredbåndstilkoblinger (RJ-45):	1
Driftstemperatur (T-T):	0 - 40 °C
Innebygd kortleser:	Nei
Fjernkontroll medfølger:	Ja
Hurtigstartsguide:	Ja
forskyvning:	124
Antall S-Video-innganger:	1
PC-lydinngang:	Ja
Lampestrøm (økonomisk modus):	230 W
PC-lyd ut:	Ja
Ethernet/bredbåndsforbindelse:	Ja
Komposittvideo inn/sammensatt video inn:	1
RMS-rangert strøm/utgangseffekt:	20 W
Batterier medfølger:	Ja
Horisontal synkronisering (maks):	91.4 kHz
Vertikal synkronisering (maks):	120 kHz
Lampens effekt:	280 W
Lyskildens tjenestetid (økonomisk modus):	7000 timer
Blenderåpning rekkevidde:	2.5 - 2.5
Projeksjonsfaktor:	0.33:1
Mobil HD-lenke (MHL):	Ja
Kabellåsport:	Ja
Kabellåstype:	Kensington
Strømforbruk, strømsparing:	320 W
3D Ready:	Ja
Fast fokalobjektiv:	5.1 mm
Matrisetype:	DMD
