Side 1/2

LUTOWNICA PISTOLETOWA

SOLDERING GUN

LÖTPISTOLE

ПИСТОЛЕТНЫЙ ПАЯЛЬНИК

PISTOLOVÁ PÁJEČKA

PISTOLA SOLDADORA

CHARAKTERYSTYKA NARZĘDZIA

Lutownica przeznaczona jest do łączenia za pomocą lutowania materiałów metalowych za po-

mocą spoiw cynowo - ołowiowych do lutowania miękkiego. Przyrząd został zaprojektowany do

użytku wyłącznie w gospodarstwach domowych i nie może być wykorzystywany profesjonalnie, tj.

w zakładach pracy i do prac zarobkowych. Prawidłowa, niezawodna i bezpieczna praca przyrządu

jest zależna od właściwej eksploatacji, dlatego: Przed przystąpieniem do pracy z narzędziem

należy przeczytać całą instrukcję i zachować ją. Za wszelkie szkody i obrażenia powstałe w

wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpie-

czeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności. Używanie narzę-

dzia niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika z tytułu gwarancji i

niezgodności z umową sprzedaży.

WYPOSAŻ

ENIE

Lutownica dostarczana jest w stanie kompletnym i posiada wyposażenie dodatkowe: osłonę

grotu.

DANE TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy 79358

Napięcie sieci [V] ~230

Częstotliwość sieci [Hz] 50

Moc znamionowa [W] 40

Wymiary grotu lutownicy [mm] Ø3,8 x 70

Maksymalna temperatura grotu [

C] 420

Czas nagrzewania [min] 8

Masa [kg] 0,1

Klasa izolacji I

OGÓLNE WARUNKI BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do

porażenia elektrycznego, pożaru albo do uszkodzeń ciała. Pojęcie „narzędzie elektryczne” użyte

w instrukcjach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno

przewodowych jak i bezprzewodowych.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

Miejsce pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe

oświetlenie mogą być przyczynami wypadków. Nie należy pracować narzędziami elektrycz-

nymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub

opary. Narzędzia elektryczne generują iskry, które mogą spowodować pożar w kontakcie z palny-

mi gazami lub oparami. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy.

Utrata koncentracji może spowodować

utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno mody-

ﬁ kować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki

do gniazdka. Niemodyﬁ kowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prą-

dem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki

i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Nie należy na-

rażać narzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią. Woda i

wilgoć, która dostanie się do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem

elektrycznym. Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do nosze-

nia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla za-

silającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami.

Uszkodzenie

kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza

pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracwy

poza pomieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko

porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

Przystępuj do pracy w dobrej kondycji ﬁ zycznej i psychicznej. Zwracaj uwagę na to, co

robisz. Nie pracuj będąc zmęczonym lub pod wpływem leków lub alkoholu. Nawet chwi-

la nieuwagi podczas pracy może prowadzić do poważnych obrażeń ciała. Używaj środków

ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej,

takich jak maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzy-

ko poważnych obrażeń ciała. Unikaj przypadkowego włą

czenia narzędzia. Upewnij się, że

włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem narzędzia do sieci

elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia

elektrycznego, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych obrażeń

ciała. Przed włączeniem narzędzia elektrycznego usuń wszelkie klucze i inne narzędzia,

które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach

narzędzia może prowadzić do poważnych obrażeń ciała. Utrzymuj równowagę. Przez cały czas

utrzymuj odpowiednią postawę. Pozwoli to na łatwiejsze zapanowanie nad narzędziem elek-

trycznym w przypadku niespodziewanych sytuacji podczas pracy. Stosuj odzież ochronną. Nie

zakł

adaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzież i rękawice robocze z dala od

ruchomych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogą

zaczepić o ruchome części narzędzia. Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzę-

dzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłączyć. Użycie odciągu pyłu

zmniejsza ryzyko poważnych obrażeń ciała.

Użytkowanie narzędzia elektrycznego

Nie przeciążaj narzędzia elektrycznego. Używaj narzędzia właściwego do danej pracy. Od-

powiedni dobór narzędzia do danej pracy, zapewni wydajniejszą i bezpieczniejszą pracę. Nie

używaj narzędzia elektrycznego, jeśli nie działa jego włącznik sieciowy. Narzędzie, które nie

daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do

naprawy. Odłącz wtyczkę od gniazdka zasilającego przed regulacją, wymianą akcesoriów

lub przechowywaniem narzędzia. Pozwoli to na uniknięcie przypadkowego włączenia narzę-

dzia elektrycznego. Przechowuj narzędzie w miejscu niedostępnym dla dzieci. Nie pozwól

pracować osobom nieprzeszkolonym w zakresie obsługi narzędzia. Narzędzie elektryczne

może być niebezpieczne w rękach nieprzeszkolonej obsługi. Zapewni właściwą konserwację

narzędzia. Sprawdzaj narzędzie pod kątem niedopasowań i luzów ruchomych części.

Sprawdzaj czy jakikolwiek element narzędzia nie jest uszkodzony. W przypadku wykrycia

usterek należy je naprawić

przed użyciem narzędzia elektrycznego. Wiele wypadków jest

spowodowanych przez niewłaściwe konserwowane narzędzia. Narzędzia tnące należy utrzy-

mywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące jest łatwiej kontrolować

podczas pracy. Stosuj narzędzia elektryczne i akcesoria zgodnie z powyższymi instrukcja-

mi. Stosuj narzędzia zgodnie z przeznaczeniem biorąc pod uwagę rodzaj i warunki pracy.

Stosowanie narzędzi do innej pracy niż zostały zaprojektowane może zwiększyć ryzyko powsta-

wania niebezpiecznych sytuacji.

Naprawy

Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginal-

nych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.

INSTRUKCJE BEZPIECZEŃSTWA UŻYTKOWANIA

Zabrania się użytkowania lutownicy z przewężonym grotem. Zabrania się dotykania rozgrzanym

grotem izolacji przewodów elektrycznych. Zabrania się u

żywania lutownicy w warunkach podwyż-

szonej wilgotności oraz w atmosferze gazów i pyłów wybuchowych, i żrących. Nie wolno napra-

wiać uszkodzonych przewodów elektrycznych narzędzia. W przypadku uszkodzenia przewo-

du elektrycznego przyrządu należy wymienić go na nowy. Wymiana przewodu zasilającego

może być wykonana jedynie przez uprawnionego elektryka. Nie wolno lutować elementów

znajdujących się pod napięciem! Po pracy należy odłożyć narzędzie na podstawkę i pozwolić

ostygnąć lutownicy. Jest to jedyny dopuszczalny sposób chłodzenia narzędzia. Nie należy studzić

lutownicy wkładając ją do wody, może to spowodować porażenie prądem elektrycznym. Urządzenie

nie powinno być użytkowane przez dzieci lub osoby o ograniczonej sprawności ﬁ zycznej, czuciowej

i psychicznej lub przez osoby bez doświadczenia i wiedzy, chyba że zostają pod nadzorem lub

zostały przeszkolone. Należy nadzorować dzieci, aby nie potraktowały urządzenia jako zabawkę.

IMONTAŻ ELEMENTÓW WYPOSAŻENIA

UWAGA! Montaż wyposażenia może być dokonywany tylko przy odłączonym napięciu zasilają-

cym. Wyciągnąć wtyczkę przewodu narzędzia z gniazda sieciowego!

Wymiana grotu (II)

Upewnić się, że lutownica i grot są zimne. Odkręcić śruby mocujące grot i usunąć stary grot, w

jego miejscu mocując nowy. Dokręcić śruby mocujące za pomocą wkrętaka. Upewnić się, że grot

nie wysunie się samoczynnie podczas pracy.

PRZYGOTOWANIE DO PRACY

Przed rozpoczęciem pracy należy sprawdzić, czy korpus obudowy oraz przewód przyłączeniowy

z wtyczką i zewnętrzne przewody przed

łużające nie są uszkodzone. W razie potrzeby należy

oczyścić narzędzie z zanieczyszczeń i udrożnić otwory wentylacyjne. W przypadku stwierdzenia

uszkodzeń zabrania się dalszej pracy! Uwaga! Wszystkie czynności związane z wymianą gro-

ta, żarówki itp. należy przeprowadzać przy wyłączonym napięciu zasilającym narzędzie, dlatego

przed przystąpieniem do tych czynności: Wyciągnąć wtyczkę przewodu narzędzia z gniazda

sieciowego! Przed użyciem narzędzia należy upewnić się, czy parametry sieci elektrycznej są

zgodne z danymi umieszczonymi na tabliczce znamionowej. Przed lutowaniem należy dokładnie

oczyścić łączone elementy metalowe, a także grot lutownicy. W przypadku przepalenia się grota

należy wymienić go na nowy. W przypadku pokrycia się

grotu warstwą tlenków, można ją usunąć

za pomocą delikatnego przeszlifowania papierem ściernym o gradacji 600 - 800. W przypadku

przepalenia się grotu należy wymienić go na nowy.

UŻYTKOWANIE NARZĘDZIA

Lutowanie powinna wykonywać osoba dorosła zapoznana z przepisami bezpieczeństwa i higie-

ny pracy przy pracach związanych z lutowaniem. Umieścić lutownicę na podstawce (dostępna

osobno) i podłączyć wtyczkę kabla zasilającego do gniazdka. Zaświeci się lampka kontrolna, a

lutownica rozpocznie nagrzewanie. Lutownica osiągnie nominalną temperaturę grotu po upływnie

około 8 minut. Rozpocząć pracę. Uwaga! Naciśnięcie przycisku spowoduje szybsze nagrzanie

się lutownicy

Po skończonej pracy: wsunąć lutownicę z oczyszczonym grotem w uchwyt, odłączyć wtyczkę

kabla zasilającego od gniazda i pozostawić urządzenie do ostygnię

cia. Następnie przystąpić do

czynności konserwacyjnych.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtycz-

kę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan tech-

niczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu

elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wen-

tylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności

pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać

żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych.

Wszelkie nieprawidłowoś

ci obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do

przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny

wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powie-

trza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków

chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego

(w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany

selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby

ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekon-

trolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym

może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku na-

turalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku,

w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać

u władz lokalnych lub sprzedawcy.

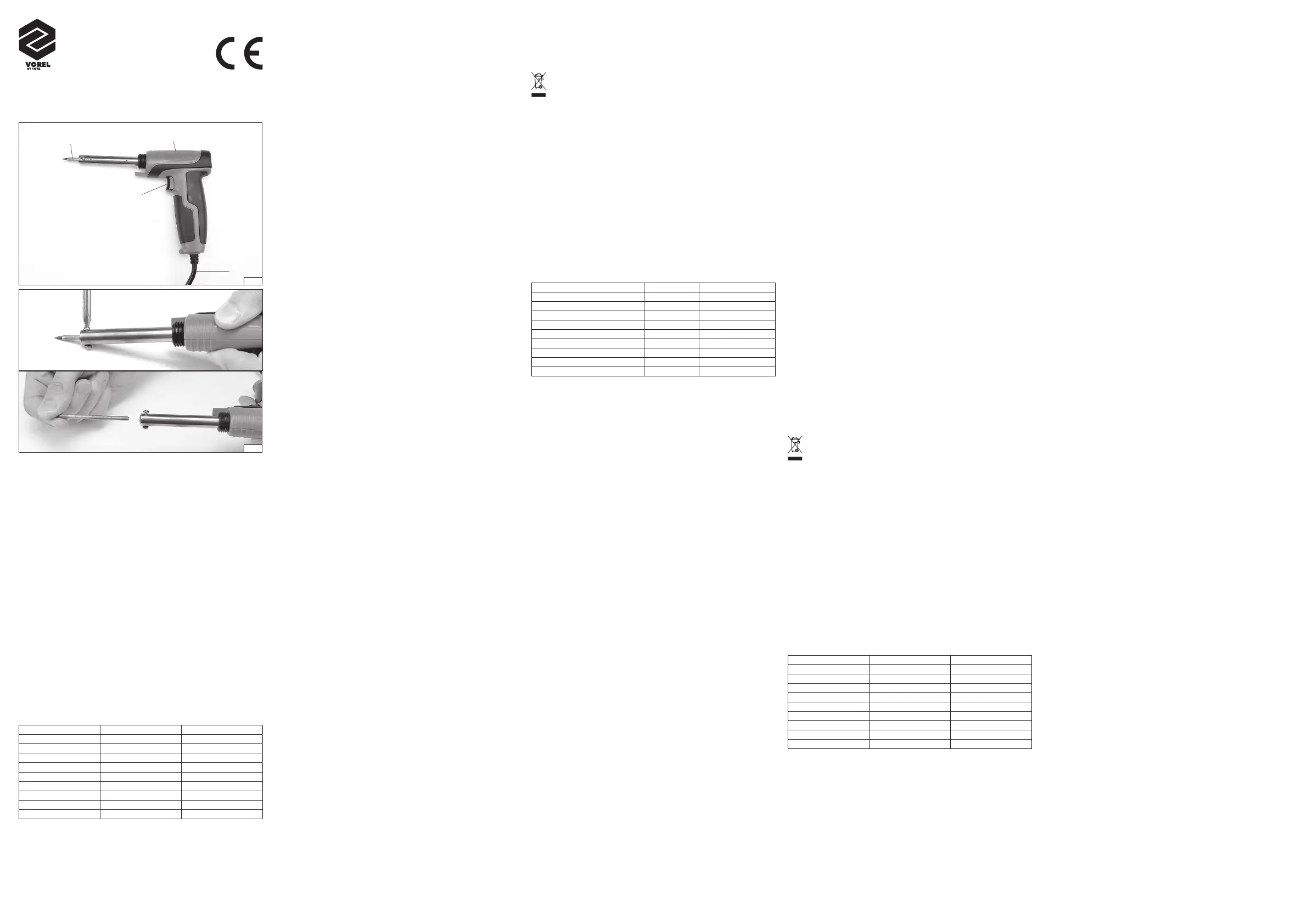

79358

1. obudowa

2. grot lutownicy

3. przycisk

4. przewód sieciowy z wtyczką

1. housing

2. soldering tip

3. button

4. power supply cord with plug

1. Gehäuse

2. Lötkolbenspitze

3. Taste

4. Stromversorgungsleitung mit Stecker

1. armazón

2. punta de la pistola soldadora

3. botón

4. cable eléctrico con clavija

1. корпус

2. жало паяльника

3. кнопка

4. сетевой провод с вилкой

PROPERTIES OF THE TOOL

The purpose of the soldering gun s to solder metal materials using tin and lead solders for soft

soldering. The device has been designed solely for domestic use and must not be used profes-

sionally, i.e. at factories and for lucrative purposes. A correct, reliable and safe functioning of

the device depends on proper its operation, so: Before commencing any work with the tool,

read the whole manual and keep it. The supplier shall not be held responsible for any damage

or injuries due to the tool’s being used for purposes other than intended or to inobservance of

safety regulations and the recommendations indicated in this manual. Using the tool for purposes

other than intended implies also a loss of the user´s guarantee rights, constituting a breach of

the sales contract.

EQUIPMENT

The soldering gun s supplied complete and along with additional item: soldering tip cover.

TECHNICAL DATA

Parameter Measurement unit Value

Catalogue number 79358

Mains voltage [V] ~230

Mains frequency [Hz] 50

Nominal power [W] 40

Soldering tip dimensions [mm] Ø3,8 x 70

Maximum temperature of the soldering tip [

C] 420

Heating time [min] 8

Mass [kg] 0,1

Insulation class I

GENERAL SAFETY CONDITIONS

NOTE! Get acquainted with all the instructions below. Failure to observe them may lead to an

electric shock, ﬁ re or injuries. The notion of electric tool used in the instructions applies to all the

tools which are powered with electric current, both wire tools and wireless ones.

OBSERVE THE FOLLOWING INSTRUCTIONS

Place of work

The place of work must be properly illuminated and clean. Disorder and poor illumination

may be a cause of accidents. Do not work with electric tools in explosive environments, or

those which contain inﬂ ammable liquids, gases or vapours. Electric tools generate sparks,

which may cause a ﬁ re in case of contact with inﬂ ammable gases or vapours. Do not allow

children and outsiders to the place of work. A lack of concentration may result in a loss of

control over the tool.

Electric safety

The plug of the power supply cable must ﬁ t the mains socket. Do not modify the plug. Do

not use any adapters whatsoever in order to adapt the plug to the socket. Unmodiﬁ ed plug

which ﬁ ts the socket reduces the risk of an electric shock. Avoid contact with grounded surfac-

es, such as pipes, heaters and refrigerators. Grounding of the body increases the risk of an

electric shock. Do not expose electric tools to precipitation or humidity. Water and humidity

which gets into the electric tool increases the risk of an electric shock. Do not overload the power

supply cable. Do not use the power supply cable in order to carry the tool or to connect and

disconnect the plug from the mains socket. Avoid contact of the power supply cable with

heat, oils, sharp tools and moving elements. Damage to the power supply cable increases the

risk of an electric shock. In case work is realised outside closed areas, it is necessary to use

extension cords designed for applications outside closed areas. Using a correct extension

cord permits to reduce the risk of an electric shock.

Personal safety

Commence work in good physical and psychological conditions. Pay attention to what

you do. Do not work if you are tired or under eﬀ ects of medicines or alcohol. Even a mo-

ment’s inattention during work may lead to serious injuries. Always use individual means of

protection. Always wear goggles. Using individual means of protection, such as dust-masks,

protective shoes, helmets and hearing protections permits to reduce the risk of serious injuries.

Avoid accidental activation of the tool. Make sure the switch is in the OFF position, before

you connect the tool to the mains. Holding the tool with a ﬁ nger on the switch or connecting

an electric tool when the switch is in the ON position may lead to serious injuries. Before you

turn an electric tool on remove all the spanners and other tools, which have been used for

adjustments. A spanner left on rotating elements of the tool may lead to serious injuries. Keep

your balance. Maintain an appropriate position. It will permit to control the electric tool in

case of unpredicted situations during its operation. Use protective clothes. Do not wear loose

clothes or jewellery. Keep your hair, clothes and gloves away from moving elements of the

electric tool. Loose clothes, jewellery or long hair may get caught on moving elements of the tool.

Use dust extractors or dust containers, if the tool is equipped with any. Make sure they

are properly connected. Using of dust extractors permits to reduce the risk of serious injuries.

Operation of the electric tool

Do not overload the electric tool. Use a proper tool for the given purpose. A correct selection

of the tool for the given work will result in a more eﬃ cient and safer work. Do not use the electric

tool if the switch is not functioning properly. A tool which may not be controlled by means

of a switch is dangerous and must be repaired. Disconnect the plug from the mains socket

before any adjustment, replacement of accessories or storage of the tool. It will permit to

avoid accidental activation of the electric tool. Store the tool away from children. Do not allow

untrained persons to operate the tool. An electric tool may be dangerous in hands of an un-

trained person. Make sure the tool is properly maintained. Check the tool in order to detects

any unﬁ tting or loose moving elements. Check whether the elements of the tool are not

damaged. In case any damaged elements of the tool are detected, they must be repaired

before the electric tool is operated. Many accidents are caused by improper maintenance of

tools. Cutting tools must be sharp and clean. Properly maintained cutting tools are easier to

control during work. Use electric tools and accessories in accordance with the aforemen-

tioned instructions. Use the tool in accordance with its purpose, taking into account the

kind and conditions of work. Should the tool be used for other applications than the ones it has

been designed for, the risk of a dangerous situation increases.

Repairs

The tool may be repaired only by authorised service centres, which must use solely original

spare parts. It will guarantee a proper level of safety of operation of the electric tool.

SAFE OPERATION INSTRUCTIONS

It is prohibited to use soldering gun with a worn-out soldering tip. It is prohibited to touch insulation

of electric conductors with a hot soldering tip. It is prohibited to use the soldering gun under high

humidity conditions and in explosive and caustic gases and powders atmospheres. Do not repair

damaged electric conductors of the tool. In case the electric cord of the device is damaged,

it must be replaced with a new one. The power supply cord must be realised by a qualiﬁ ed

electrician. Do not solder live elements! Having concluded work place the tool on the stand

and wait until the soldering gun has cooled down. This is the only acceptable manner of cooling

the tool. Do not cool the soldering gun down putting it in water, which may cause electric shock.

This appliance is not to be used by children or persons with reduced physical, sensory or mental

capabilities or lack of experience and knowledge if they have been given supervision or instruction

concerning use of the appliance in a safe way and understand the hazards involved. Children shall

not play with the appliance.

INSTALLATION OF THE ACCESSORIES

ATTENTION! Installation of the accessories must be realised while the power supply voltage is

oﬀ . Remove the plug of the tool cord from the mains socket!

Replacement of the soldering tip (II)

Make sure the soldering gun and the soldering tip are cold. Remove the bolts the soldering tip is

ﬁ xed with and remove the soldering tip, to replace it with a new one. Tighten the ﬁ xing bolts, using

a screwdriver. Make sure the soldering tip shall not come out during work.

PREPARATION FOR WORK

Before work s commenced make sure the housing and the electric cord and the plug, as well as

the external extension cables are not damaged. If necessary, clean the tool and its ventilation

slots. In case any damage is detected it is prohibited to continue working! Attention! Any actions

related to replacement of the soldering tip, the light bulb, etc. must be realised when the power

supply voltage of the tool is oﬀ , se before you proceed to carry them out: Remove the tool

power supply cord plug from the mains socket! Before using the tool make sure the mains

parameters coincide with the values indicated in the rating plate. Before soldering it is required to

thoroughly clean the metal elements to be soldered, as well as the soldering tip of the soldering

gun. In case the soldering tip has been burnt, it must be replaced with a new one. If the soldering

tipi s covered with an oxide layer, it may be removed polishing slightly the tip with abrasive paper

600-800 grain. In case the soldering tip has been burnt, it must be replaced with a new one.

USING THE TOOL

Soldering must be realised by an adult who has acquainted themselves with safety regulations

regarding activities involving soldering. Place the soldering gun on the stand (supplied separately)

and plug the power supply cord to the mains. A control lamp will go on, and the soldering gun will

start to heat up. The soldering gun shall reach the maximum temperature of the soldering tip after

approximately eight 8 minutes. The tool is ready for work. Attention! If the button is pressed the

soldering gun will heat up faster. After the work has concluded place the soldering gun with a clean

soldering tip in the holder, unplug the power supply cord from the mains and leave the tool to cool

down. Proceed to maintenance.

MAINTENANCE AND OVERHAUL

ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool.

Once the operations have been ﬁ nished, the technical conditions of the tool must be assessed

by means of external evaluation and inspection of the following elements: body and handle, con-

ductor with a plug and deﬂ ection, functioning of the electric switch, patency of ventilation slots,

sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of

operation. During the guarantee period, the user cannot dismantle the electric tools or change any

sub-assemblies or elements, since it will cancel any guarantee rights. All irregularities detected at

overhaul or during functioning of the tools are a signal to have the tool repaired at a service shop.

Once the functioning has been concluded, the casing, ventilation slots, switches, additional han-

dle and protections must be cleansed with a stream of air (at a pressure not exceeding 0.3 MPa),

with a brush or a cloth without any chemical substances or cleaning liquids. Tools and handles

must be cleansed with a clean cloth.

This symbol indicates that waste electrical and electronic equipment (including batteries and sto-

rage cells) cannot be disposed of with other types of waste. Waste equipment should be collected

and handed over separately to a collection point for recycling and recovery, in order to reduce the

amount of waste and the use of natural resources. Uncontrolled release of hazardous components

contained in electrical and electronic equipment may pose a risk to human health and have adverse

eﬀ ects for the environment. The household plays an important role in contributing to reuse and recovery,

including recycling of waste equipment. For more information about the appropriate recycling methods,

contact your local authority or retailer.

Die Elektrowerkzeuge dürfen dem Einﬂ uss von atmosphärischen Niederschlägen oder Der

Feuchtigkeit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektro-

werkzeuges eindringen, erhöhen die Gefahr des elektrischen Schlages. Den Netzkabel nicht

überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungs-

steckers zum Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme,

Öl, scharfen Kanten und beweglichen Teilen vermeiden. Beschädigung des Leitungskabels

erhöht die Gefahr des elektrischen Schlages. Be idem Einsatz außerhalb der geschlossener

Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet werden. Die Verwen-

dung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages.

Personensicherheit

Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Im-

mer darauf achten was gemacht wird. Die Arbeit darf nicht bei der Ermündung oder unter

Einﬂ uss von Alkohol oder Medikamenten ausgeführt werden. Sogar eine momentane Un-

aufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen. Die persön-

lichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persön-

lichen Schutzmitteln wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die

Gefahr der ernsthaften Körperverletzungen. Das zufällige Einschalten des Elektrowerkzeuges

vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS” steht bevor das Elektrowerk-

zeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter

oder Anschluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften

Körperverletzungen führen. Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel

und Werkzeuge entfernt werden, die zur Einstellung verwendet worden waren. Der an den

beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperverletzun-

gen herbeiführen. Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstel-

lung einnehmen. Dadurch lässt sich das Elektrowerkzeug in den unerwarteten Notfällen bei

der Arbeit leichter beherrschen. Schutzkleidung tragen. Keine lose Kleidung oder Schmuck

tragen. Haare, Kleidung und Arbeitshandschuhe fern von den beweglichen Teilen des

Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die beweg-

liche Teile des Elektrowerkzeuges anhaken. Staubabsaugung oder Staubbehälter verwenden

falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür damit sie sachgemäß

angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften

Körperverletzungen.

Verwendung des Elektrowerkzeuges

Das Elektrowerkzeug nicht überlasten. Das zur ausführende Aufgabe geeignete Werkzeug

verwenden. Entsprechende Auswahl des Werkzeuges gewährleistet eine leistungsfähige und

sichere Arbeit. Das Werkzeug darf nicht verwendet werden, falls der Netzschalter nicht

funktioniert. Das Werkzug, welches sich mit dem Schalter nicht kontrollieren lässt, ist gefährlich

und soll zur Reparatur geliefert werden. Den Leitungsstecker von der Netzsteckdose heraus-

ziehen wenn das Werkzeug eingestellt oder Zubehör ausgetauscht bzw. das Werkzeug auf-

bewahrt wird. Dadurch wird das zufällige Einschalten des Elektrowerkzeuges vermieden. Das

Elektrowerkzeug vor den Zutritt von Kindern schützen. Die bei der Bedienung des Werk-

zeuges nicht eingeschulten Personen dürfen das Werkzeug nicht verwenden. Das Elektro-

werkzeug kann in den Händen der nicht geschulten Personen gefährlich sein. Entsprechende

Instandhaltung des Werkzeuges gewährleisten. Das Werkzeug auf nicht eingepasste Teile

und Spiele der beweglichen Teile prüfen. Bitte überprüfen, ob irgendein Bestandteil des

Werkzeuges nicht beschädigt ist. Die Störungen sollen vor dem Einsatz des Werkzeugen

beseitigt werden. Viele Unfälle sind durch nicht sachgemäße Instandhaltung des Werkzeuges

verursacht. Schneidewerkzeugen sollten sauber und geschärft sein. Sachgemäß geschärfte

Schneidenwerkzeuge lassen sich besser während der Arbeit kontrollieren. Dei Elektrowerkzeu-

ge und Zubehör gemäß der vorstehenden Anweisungen benutzen. Die Werkzeuge entspre-

chend der Aufgabe und die Arbeitsbedingungen einsetzen. Die nicht bestimmungsgemäße

Verwendung des Werkzeuges kann das Risiko der Gefahren erhöhen.

Instandsetzungen

Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Origi-

nalersatzteile repariert werden. Dadurch wird die entsprechende Arbeitssicherheit des Elektro-

werkzeuges gewährleistet.

SICHERHEITSHINWEISE FÜR DIE NUTZUNG

Der Einsatz eines Lötkolbens mit verjüngter Lötspitze ist verboten. Das Berühren der Isolation

elektrischer Leitung mit erwärmter Lötspitze ist verboten. Der Einsatz des Lötkolbens unter den

Bedingungen erhöhter Feuchtigkeit sowie in der Atmosphäre von Gasen sowie explosivem und

ätzendem Staub ist verboten. Beschädigte Elektroleitungen des Werkzeuges dürfen nicht

repariert werden. Bei einer Beschädigung der Elektroleitung des Gerätes muss man sie

gegen eine neue Leitung austauschen.Der Austausch der Stromversorgungsleitung darf

nur von einem dazu berechtigten Elektriker ausgeführt werden. Keine spannungsführende

Elemente löten! Nach dem Einsatz ist das Werkzeug auf eine Unterlage abzulegen, bis der Löt-

kolben abgekühlt ist. Das ist auch gleichzeitig die einzige zugelassene Methode der Abkühlung

des Werkzeuges, d.h. man darf es auch nicht im Wasser abkühlen, da dies zu einem elektrischen

Stromschlag führen kann.

MONTAGE DER AUSRÜSTUNGSELEMENTE

HINWEIS! Die Montage der Ausrüstung darf nur bei abgeschalteter Stromversorgungsspannung

durchgeführt werden. Den Stecker der Anschlussleitung des Gerätes aus der Netzsteckdose

ziehen!

Lötspitzenwechsel (II)

Zunächst muss man sich davon überzeugen, ob der Lötkolben und die Spitze kalt sind. Die Be-

festigungsschraube für die Lötspitze abschrauben, die alte Lötspitze entfernen und an ihre Stelle

die neue befestigen. Die Befestigungsschraube mit einem Schraubenzieher wieder anschrauben.

Abschließend muss man sich davon überzeugen, dass sich die Lötspitze während des Funktions-

betriebes nicht von selbst herausschiebt.

BETRIEBSVORBEREITUNG

Vor Beginn des Funktionsbetriebes muss man überprüfen, ob das Gehäuse und die Anschlusslei-

tung mit Stecker sowie die Außenleitungen zur Verlängerung nicht beschädigt sind. Im Bedarfsfall

muss man das Werkzeug auch reinigen, die Verschmutzungen entfernen und die Durchlässigkeit

der Lüftungsöﬀ nungen gewährleisten. Wenn Beschädigungen festgestellt werden, ist der weitere

Betrieb verboten! Hinweis! Alle Tätigkeiten im Zusammenhang mit dem Wechsel der Lötspit-

ze, der Glühlampe usw. sind bei ausgeschalteter Stromversorgungsspannung des Werkzeuges

durchzuführen, deshalb muss man vor Beginn dieser Tätigkeiten: Den Stecker der Leitung des

Werkzeuges aus der Netzsteckdose ziehen! Vor Gebrauch des Werkzeuges muss man sich

davon überzeugen, ob die Parameter des Elektronetzes mit den Angaben auf dem Leistungs-

schild übereinstimmen. Vor dem Löten sind die zu verbindenden Metallelemente, sowie aber auch

die Lötkolbenspitze, gründlich zu reinigen. Bei einem Verbrennen der Lötspitze muss man sie

gegen eine neue austauschen. Wenn die Lötspitze mit einer Oxidschicht bedeckt ist, muss sie

mit einem Schleifpapier der Gradation von 600 – 800 delikat abgeschliﬀ en werden. Bei einem

Verbrennen der Lötspitze muss man sie gegen eine neue austauschen.

NUTZUNG DES WERKZEUGES

Das Löten muss von einer erwachsenen Person ausgeführt werden, die sich mit den Arbeits- und

Hygienevorschriften bei Lötarbeiten auskennt. Der Lötkolben ist auf einer Unterlage (gesondert

zugänglich) abzulegen und den Stecker der Stromversorgungsleitung in die Steckdose zu ste-

cken. Dann leuchtet eine Kontrolllampe auf und der Lötkolben wird aufgeheizt. Nach Ablauf von

ungefähr 8 Minuten erreicht die Lötspitze ihre Betriebstemperatur. Jetzt kann man mit der Arbeit

beginnen.

Hinweis! Das Drücken der Taste bewirkt ein schnelleres Aufheizen des Lötkolbens. Nach Beendi-

gung der Arbeit: Den Lötkolben mit gereinigter Lötspitze in die Halterung schieben, den Stecker

der Stromversorgungsleitung aus der Steckdose ziehen und das Gerät abkühlen lassen. Danach

beginnt man mit den Wartungsarbeiten.

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man

die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose

abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besich-

tigungen und die Beurteilung von: Gestell und Handgriﬀ , Elektroleitung mit Stecker und Abbie-

gungsstück, Tätigkeit des Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von

1. těleso skříně

2. hrot páječky

3. tlačítko

4. síťový kabel se zástrčkou

CHARAKTERISTIK DES WERKZEUGES

Der Lötkolben ist zum Verbinden von Metallelementen mit Hilfe von Zinn-Bleinähten durch Weich-

löten bestimmt. Er wurde ausschließlich für die Nutzung im Haushalt projektiert und darf nicht

gewerblich genutzt werden, d.h. in Betrieben und für Lohnarbeiten. Eine richtige, zuverlässige

und sichere Arbeit hängt von der entsprechenden Nutzung ab, deshalb: Vor Beginn der Arbeiten

mit dem Gerät ist die komplette Betriebsanleitung durchzulesen und auch einzuhalten. Für

sämtliche Schäden und Verletzungen, die im Ergebnis einer nicht sachgemäßen Anwendung des

Werkzeuges sowie der Nichteinhaltung von Sicherheitsvorschriften und Empfehlungen der vor-

liegenden Anleitung entstanden, übernimmt der Lieferant keine Verantwortung. Die Verwendung

des Werkzeuges nicht entsprechend dem Verwendungszweck bewirkt auch den Verlust der Ver-

braucherrechte betreﬀ s Garantie und Haftung.

AUSRÜSTUNG

Der Lötkolben wird im kompletten Zustand angeliefert.

TECHNISCHE DATEN

Parameter Maßeinheit Wert

Katalognummer 79358

Netzspannung [V] ~230

Netzfrequenz [Hz] 50

Nennleistung [W] 40

Abmessungen der Lötspitze [mm] Ø3,8 x 70

Max. Temperatur der Lötspitze [

C] 420

Anwärmzeit [min] 8

Gewicht [kg] 0,1

Schutzklasse I

ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehen-

den Anweisungen kann einen elektrischen Schlag, Brand oder Körperverletzungen führen. Der

Begriﬀ „Elektrowerkzeug” bezieht sich auf alle mit dem elektrischen Strom angetriebenen Werk-

zeuge sowohl mit der Netzleitung als auch ohne Netzleitung.

DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN!

Arbeitsplatz

Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durch-

einander und nicht ausreichende Beleuchtung können Arbeitsunfälle verursachen. Die Elek-

trowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren

Flüssigkeiten Gasen oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen

Funken, die in Berührung mit brennbaren Gasen oder Dunsten Brand verursachen können. Kin-

dern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrationsschwä-

che kann zum Verlieren des Beherrschens über dem Werkzeug führen.

Elektrische Sicherheit

Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modiﬁ ziert wer-

den. Keine Adapter zur Anpassung des Leitungssteckers an die Netzsteckdose verwenden.

Der nicht modiﬁ zierte Leitungsstecker, der genau an die Netzsteckdose passt vermindert die Ge-

fahr des elektrischen Schlages. Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper,

Kühlschränke vermeiden. Die Körpererdung erhöht das Risiko des elektrischen Schlages.

Produkspesifikasjoner

Merke:	VOREL
Kategori:	Loddemaskin
Modell:	79358

Trenger du hjelp?

Hvis du trenger hjelp med VOREL 79358 still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Loddemaskin VOREL Manualer

VOREL 79358 Bruksanvisning

15 September 2025

Loddemaskin Manualer

Nyeste Loddemaskin Manualer

Velleman VTS60 Bruksanvisning

15 Oktober 2025

Velleman MK105 Bruksanvisning

15 Oktober 2025

Velleman MK148 Bruksanvisning

15 Oktober 2025

Velleman VTSG60SFN Bruksanvisning

15 Oktober 2025

Velleman VTDESOL3 Bruksanvisning

15 Oktober 2025

Velleman VTSS4NSET Bruksanvisning

15 Oktober 2025

Silverline 503456 Bruksanvisning

25 September 2025

Silverline 934295 Bruksanvisning

24 September 2025

Silverline 643115 Bruksanvisning

24 September 2025

Silverline 548911 Bruksanvisning

24 September 2025
