Side 1/2

Mounting the CPU cooler

First remove the protective foil from

the underside of the cooler. Spread the

thermal paste (17) on the surface of the

CPU. The amount supplied is sufﬁ cient

for one or two applications.

Caution: The thermal paste supplied

is not suitable for human consumption.

If swallowed, drink lots of water and

urgently seek medical attention. Keep

it out of the reach of children. Avoid

contact with skin and eyes.

Montage des CPU-Kühlers

Entfernen Sie zunächst die Schutzfolie

von der Unterseite des Kühlers. Tragen

Sie die Wärmeleitpaste (17) auf die CPU-

Oberﬂ äche auf. Der Inhalt reicht für ca.

1 – 2 Anwendungen.

Vorsicht: Die mitgelieferte Wärmeleit-

paste ist nicht zum Verzehr geeignet.

Bei Verzehr ausreichend Wasser trinken

und umgehend einen Arzt aufsuchen.

Außerhalb der Reichweite von Kindern

aufbewahren. Vermeiden Sie Haut- und

Augenkontakt.

Position the cooler mounting bridge

(6) centrally on the cooler (1). Next

place the cooler unit onto the CPU.

Insert the mounting bridge fastening

screws (11) from above into the cooler

mounting bridge and then screw these

alternately tight.

Legen Sie die Kühler-Montagebrücke

(6) mittig auf den Kühler (1). Anschlie-

ßend platzieren Sie den Kühler auf der

CPU. Stecken Sie die Schrauben der

Kühler-Montagebrücke (11) von oben

auf die Kühler-Montagebrücke (6) und

schrauben Sie diese abwechselnd fest.

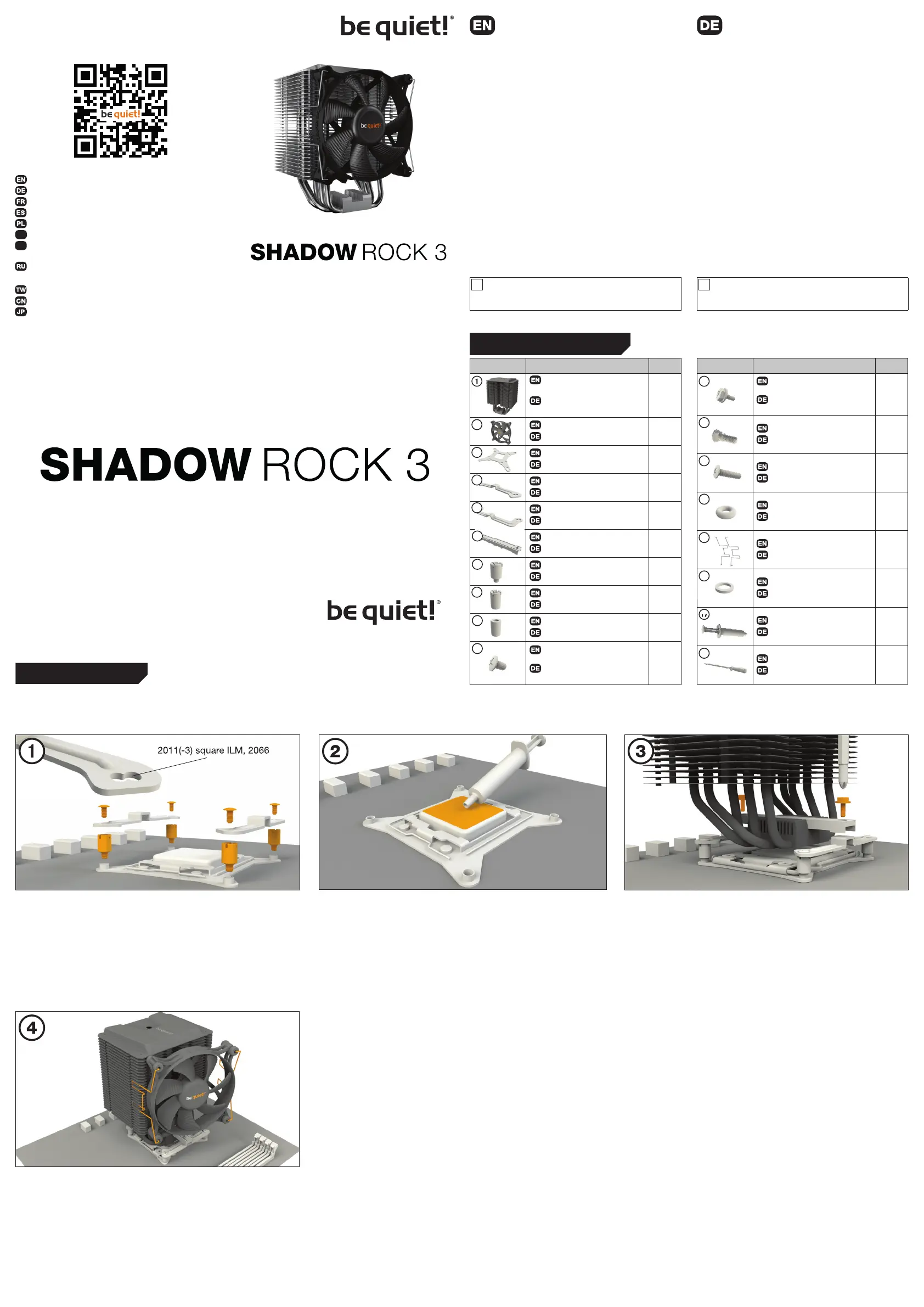

Intel LGA 2011(-3) square ILM / LGA 2066

Einleitung: Vielen Dank, dass Sie sich für ein be quiet!

Produkt entschieden haben. Diese Anleitung wird Ihnen beim

Installationsprozess behilﬂ ich sein. Sollten bei der Installation

Schwierigkeiten auftreten, kontaktieren Sie bitte unseren

Kundenservice unter service@bequiet.com. be quiet! kann

keinerlei Haftung für durch Kompatibilitätsprobleme bedingte

Schäden übernehmen.

Garantie:

• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-

erwerb vom autorisierten be quiet! Händler), ab Datum des

Kaufbelegs

• Eine Garantieabwicklung ist nur in Verbindung mit einer

beigefügten Kopie des Kaufbeleges eines autorisierten

be quiet! Händlers möglich

• Manipulationen und bauliche Veränderungen jeglicher

Art, sowie Beschädigungen durch äußere mechanische

Einwirkungen führen zum totalen Garantieverlust

• Es gelten unsere allgemeinen Garantiebestimmungen, die

Sie unter www.bequiet.com im Internet abrufen können

Listan GmbH

Biedenkamp 3a

21509 Glinde

Deutschland

Für weitere Unterstützung erreichen Sie uns via E-Mail:

service@bequiet.com

Für die Montage des Kühlers empfehlen wir die Installation

außerhalb des Gehäuses. Für einen Transport sollte der Kühler

ausgebaut werden.

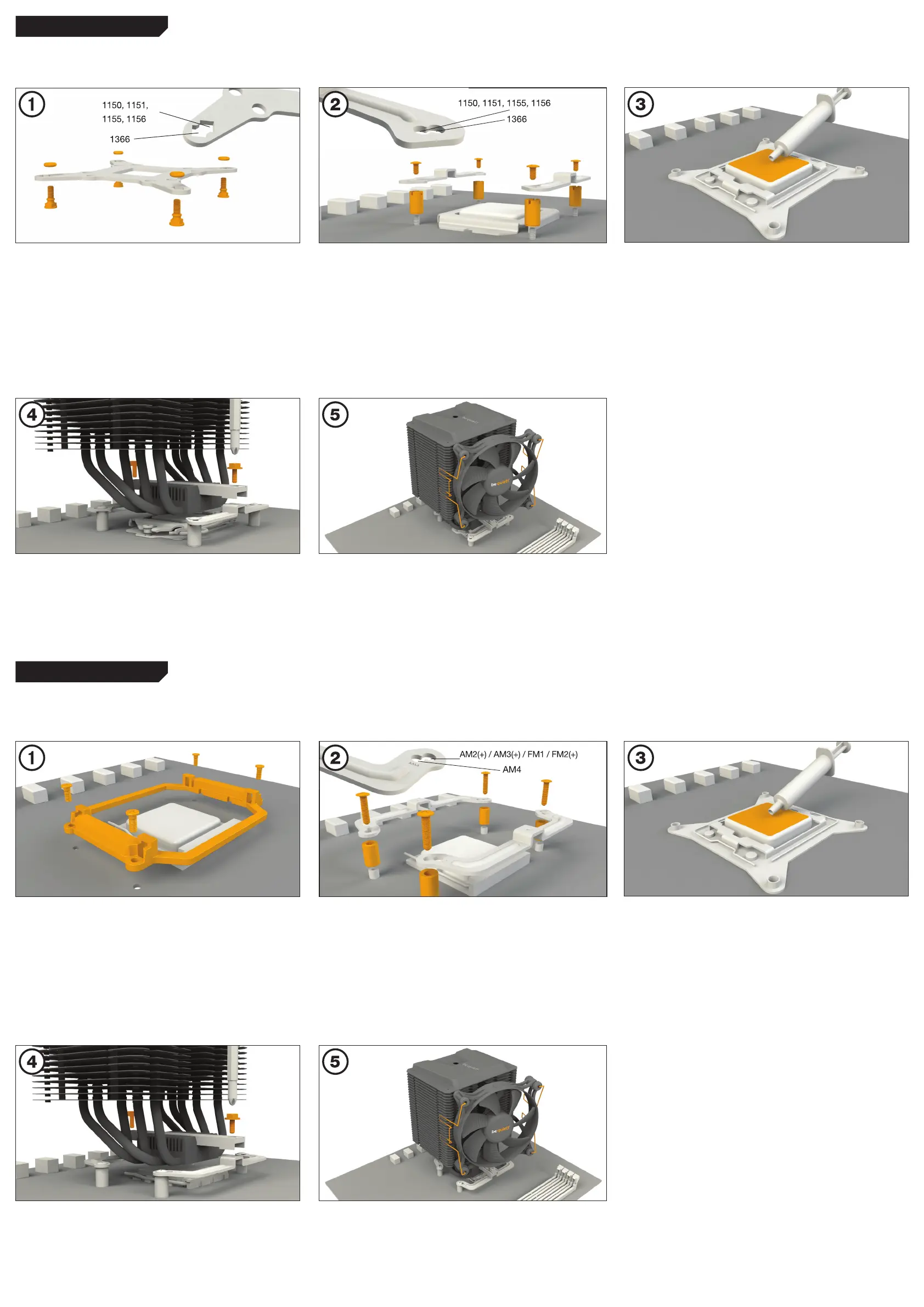

Assembly of the cooler mounting

frame

First screw the Intel spacer nuts (7) onto

the threads of the socket frame. Place

the Intel mounting brackets (4) over the

Intel spacer nuts and screw these tight

with the mounting bracket fastening

screws (10). You can use the cross-tip

screwdriver (18) for this.

Aufbau des

Kühlerbefestigungsrahmens

Schrauben Sie zuerst die Intel Gewinde-

bolzen (7) in die Gewinde des Sockel-

rahmens. Platzieren Sie die beiden Intel

Montagebrücken (4) auf den Intel Gewin-

debolzen und schrauben Sie diese mit

den Befestigungsschrauben für die Intel

Montagebrücken (10) fest. Hierfür können

Sie den Kreuzschraubenzieher (18) ver-

wenden.

Introduction: Thank you for deciding to purchase a be quiet!

product. The following instructions will guide you through the

installation process. If you do encounter installation problems,

please don't hesitate to contact our customer services by

mailing service@bequiet.com. Please note that be quiet!

cannot accept liability for damage caused by compatibility

problems.

Warranty:

• 3-year manufacturer guarantee for consumers (original

purchase from authorized be quiet! dealers only)

• Guarantee work can only be processed with a copy

included of the purchase receipt from an authorized be

quiet! dealer

• Manipulation and structural changes of any kind, including

any damage caused by external mechanical force, will lead

• to a complete voiding of the guarantee

• Our General Warranty Conditions apply, which can be

viewed on bequiet.com

Listan GmbH

Biedenkamp 3a

21509 Glinde

Germany

For further information contact us via e-mail:

service@bequiet.com

We recommend preparatory mounting of the cooler outside

the PC case for subsequent installation. The cooler should be

removed prior to transportation as well.

The following parts are needed for this:

1x Shadow Rock 3 CPU cooler (1), 1x 120mm fan (2), 2x Intel mounting brackets (4), 1x cooler mounting bridge (6), 4x Intel spacer

nuts (7), 4x mounting bracket fastening screws (10), 2x mounting bridge fastening screws (11), 2x fan clips (15), 1x thermal paste

(17), 1x cross-tip screwdriver (18)

Es werden folgende Bauteile benötigt:

1x Shadow Rock 3 CPU cooler (1), 1x 120mm Lüfter (2), 2x Intel Montagebrücken (4),1x Kühler-Montagebrücke (6), 4x Intel

Gewindebolzen (7), 4x Befestigungsschrauben für die Montagebrücke (10), 2x Schrauben für die Kühler-Montagebrücke (11), 2x

Lüfter-klammern (15), 1x Wärmeleitpaste (17), 1x Kreuzschraubenzieher (18)

Fasten the 120mm fan (2) onto the cooler

unit (1) using fan clips (15). Connect the

fan to the motherboard’s PWM signal.

When dismantling the fan (2), push the

notches of the fan clips (15) towards the

CPU cooler (1) and unhook them.

Befestigen Sie den 120mm Lüfter (2)

mit Hilfe der Lüfterklammern (15) am

Kühler (1). Anschließend verbinden Sie

den Lüfter mit dem CPU-Lüfteranschluss

des Mainboards.

Zur Demontage des Lüfters (2) drücken

Sie die Kerben der Lüfterklammern (15)

in Richtung des CPU-Kühlers (1) und

haken diese aus.

www.bequiet.com/bk004

» Product information for this CPU cooler

» Produktinformationen zu diesem CPU-Kühler

» Informations produit pour ce système de refroidissement

» Información del producto para este refrigerador de CPU

» Informacje produktowe dla tego coolera CPU

» Engelstalige productinformatie voor deze processorkoeler

» Produktinformation för den här processorkylaren, på

engelska

» Подробная информация о данном кулере для

процессора

» 此CPU散熱器的產品資訊

» 此CPU散热器的产品信息

» 製品情報（クーラー）

Part name Quantity

be quiet! Shadow Rock 3

CPU cooler

be quiet! Shadow Rock 3

CPU-Kühler

120mm fan

120mm Lüfter

Intel backplate

Intel Backplate

Intel mounting brackets

Intel Montagebrücken

Long AMD mounting brackets

Lange AMD Montagebrücken

Cooler mounting bridge

Kühler-Montagebrücke

Intel spacer nuts

Intel Gewindebolzen

Intel 115X/1366 nuts

Intel 115X/1366 Gewindebolzen

AMD spacer nuts

AMD Abstandsbolzen

Mounting bracket fastening

screws

Befestigungsschrauben für

die Montagebrücke

Part name Quantity

Mounting bridge fastening

screws

Schrauben für die Kühler-

Montagebrücke

Intel backplate screws

Intel Backplate-Schrauben

AMD backplate screws

AMD Backplate-Schrauben

O-rings

O-Ringe

Fan clips

Lüfterklammern

AM3 washers

AM3 Unterlegscheiben

Thermal paste

Wärmeleitpaste

Cross-tip screwdriver

Kreuzschraubenzieher

SCOPE OF DELIVERY / LIEFERUMFANG

10/2019

Produkspesifikasjoner

Merke:	Be Quiet!
Kategori:	notebook-kjøleplate
Modell:	Shadow Rock 3
Vekt:	710 g
Bredde:	130 mm
Dybde:	121 mm
Høyde:	163 mm
Støynivå (lav hastighet):	11.5 dB
Pakkevekt:	1180 g
Produkter per pall:	12 stykker
Egnet plassering:	Prosessor
Antall finner:	30
Antall varmerør:	5
Mean Time To Failure (MTTF):	80000 timer
Lagertype:	Lager med riller
Nominell spenning:	12 V
Kabellengde:	0.22 m
Produktfarge:	Black, Grey
Pakkedybde:	161 mm
Pakkehøyde:	200 mm
Monteringssett:	Ja
Pakkebredde:	145 mm
Harmonisert system (HS)-kode:	84733080
Modell/Type:	Kjøler
Viftetilkobling:	4-pin
Krav til strømforsyning:	2.4 W
Viftediameter:	120 mm
Støynivå (høy hastighet):	24.4 dB
Antall vifter:	1 vifter
Støttede prosessorkontakter:	LGA 1150 (Socket H3), LGA 1151 (Socket H4), LGA 1155 (Socket H2), LGA 1200 (Socket H5), LGA 1700, LGA 2011 (Socket R), LGA 2011-v3 (Socket R), LGA 2066, Socket AM4, Socket AM5
Viftedimensjoner (BxDxH):	120 x 120 x 25 mm
Rotasjonshasrighet (max):	1600 RPM
Nominell linjestrøm:	0.2 A
Masterkassens (ytterkassens) bruttovekt:	15000 g
Masterkassens (ytterkassens) lengde:	451 mm
Masterkassens (ytterkassens) bredde:	335 mm
Masterkassens (ytterkassens) høyde:	420 mm
Thermal Design Power (TDP):	190 W
Fundament-plate materiale:	Kopper
Varmerør, diameter:	6 mm
Finnemateriale:	Aluminium
Kjøleplate, dimensjoner (B x D x H):	130 x 96 x 163 mm
Antall støttede vifter:	1
Termisk fett:	Ja
