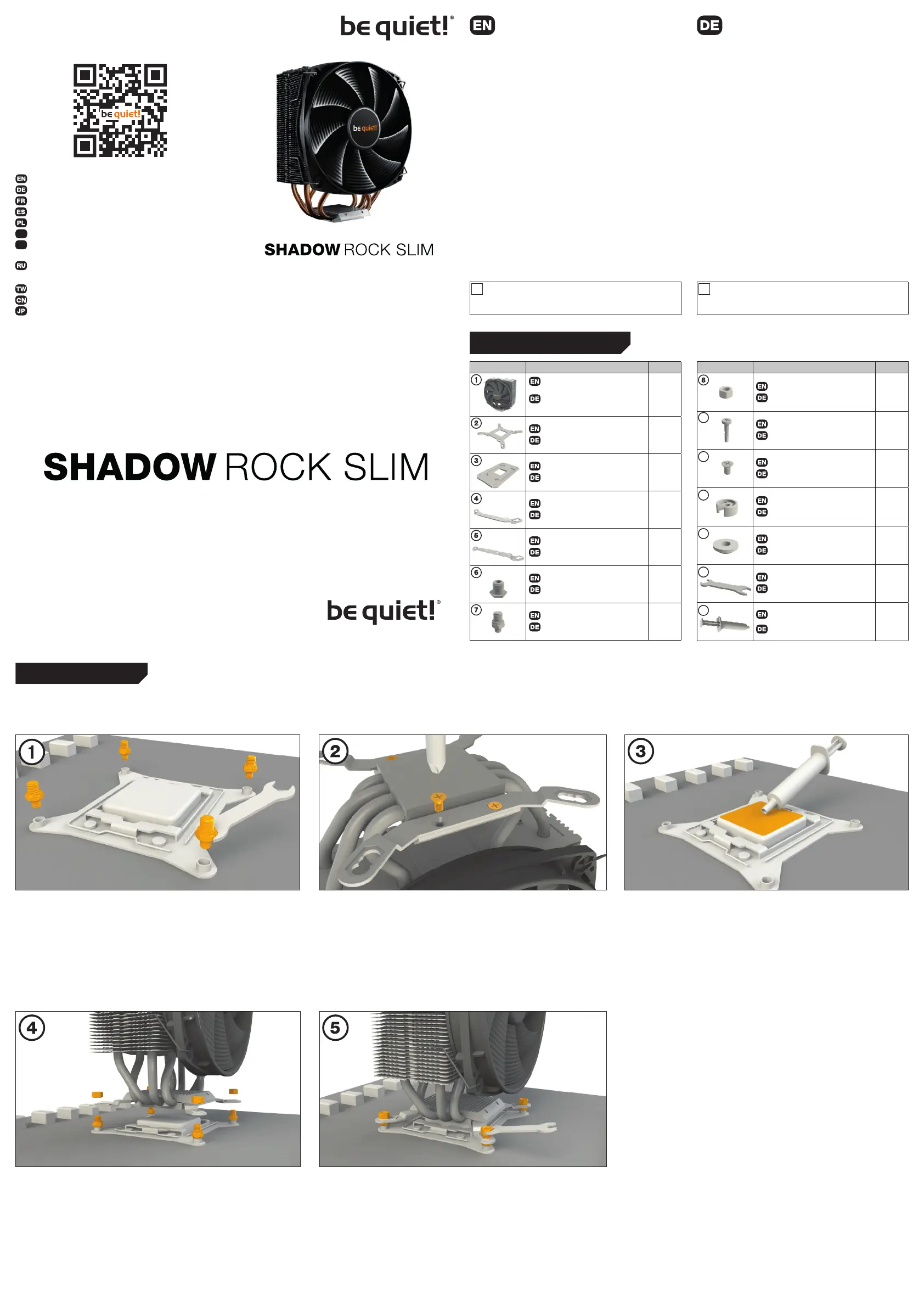

Side 1/2

Part name Quantity

be quiet! Shadow Rock Slim

cooler

be quiet! Shadow Rock Slim

CPU-Kühler

Intel backplate

Intel Backplate

AMD backplate

AMD Backplate

Intel mounting brackets

Intel Montagebrücken

Long AMD mounting brackets

Lange AMD Montagebrücken

Hexagonal nuts with sleeve

Sechskantmutter mit Hülse

Spacer nuts

Distanzmuttern

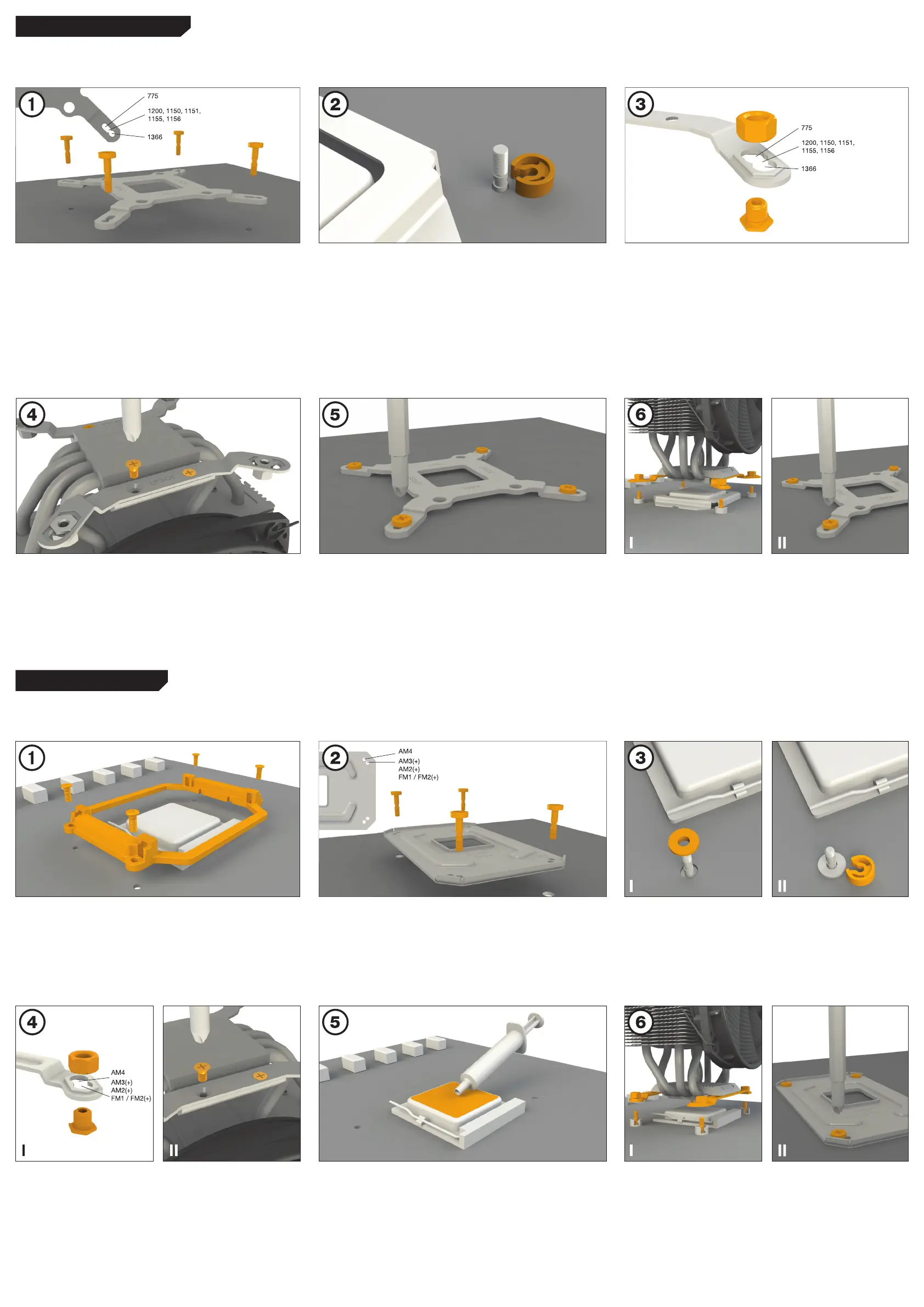

Installation of the mounting brackets

Attach the two Intel mounting brackets

(4) to the underside of the CPU cooler

using the M3x3 screws (10).

Installation der Montagebrücken

Bringen Sie die zwei Intel Montagebrücken

(4) mit Hilfe der M3x3 Schrauben (10) an

der Unterseite des Kühlers an.

Mounting the CPU cooler

First remove the protective foil from

the underside of the cooler. Spread the

thermal paste (14) on the surface of the

CPU. The amount supplied is sufﬁ cient

for one or two applications.

Montage des CPU-Kühlers

Entfernen Sie zunächst die Schutzfolie

von der Unterseite des Kühlers. Tragen

Sie die Wärmeleitpaste (14) auf die

CPU-Oberﬂ äche auf. Der Inhalt reicht

für ca. 1 – 2 Anwendungen.

Intel: LGA 2011 (-3) square ILM / LGA 2066

Einleitung: Vielen Dank, dass Sie sich für ein be quiet!

Produkt entschieden haben. Diese Anleitung wird Ihnen beim

Installationsprozess behilﬂ ich sein. Sollten bei der Installation

Schwierigkeiten auftreten, kontaktieren Sie bitte unseren

Kundenservice unter service@bequiet.com. be quiet! kann

keinerlei Haftung für durch Kompatibilitätsprobleme bedingte

Schäden übernehmen.

Garantie:

• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-

erwerb vom autorisierten be quiet! Händler), ab Datum des

Kaufbelegs

• Eine Garantieabwicklung ist nur in Verbindung mit einer

beigefügten Kopie des Kaufbeleges eines autorisierten

be quiet! Händlers möglich

• Manipulationen und bauliche Veränderungen jeglicher

Art, sowie Beschädigungen durch äußere mechanische

Einwirkungen führen zum totalen Garantieverlust

• Es gelten unsere allgemeinen Garantiebestimmungen, die

Sie unter www.bequiet.com im Internet abrufen können

Listan GmbH &

Wilhelm-Bergner-Straße 11c

21509 Glinde

Deutschland

Für weitere Unterstützung erreichen Sie uns via E-Mail:

service@bequiet.com

Für die Montage des Kühlers empfehlen wir die Installation

außerhalb des Gehäuses. Für einen Transport sollte der Kühler

ausgebaut werden.

First screw the spacer nuts (7) onto

the threads of the LGA 2011(-3) square

ILM socket frame. Use the hexagonal

wrench (13) for this.

Schrauben Sie zuerst die Distanzmuttern

(7) in die Gewinde des LGA 2011(-3)

Square ILM Sockelrahmens. Verwenden

Sie hierzu den Sechskant-Maulschlüssel

(13).

Introduction: Thank you for deciding to purchase a be quiet!

product. The following instructions will guide you through the

installation process. If you do encounter installation problems,

please don't hesitate to contact our customer services by

mailing service@bequiet.com. Please note that be quiet!

cannot accept liability for damage caused by compatibility

problems.

Warranty:

• 3 years manufacturer guarantee for consumers (original

purchase from authorized be quiet! dealers only)

• Guarantee work can only be processed with an included

copy of the purchase receipt from an authorized be quiet!

dealer

• Manipulation and structural changes of any kind as well

as damages through external mechanical forces lead to a

complete voiding of the guarantee

• Our General Warranty Conditions apply, which can be

viewed on bequiet.com

Listan GmbH

Wilhelm-Bergner-Straße 11c

21509 Glinde

Germany

For further information contact us via e-mail:

service@bequiet.com

We recommend preparatory mounting of the cooler outside

the PC case for subsequent installation. The cooler should be

removed prior to transportation as well.

SCOPE OF DELIVERY / LIEFERUMFANG

The following parts are needed for this:

1x be quiet! Shadow Rock Slim cooler (1), 2x Intel mounting brackets (4), 4x spacer nuts (7), 4x hexagonal nuts (8),

4x M3x3 screws (10), 1x hexagonal wrench (13), 1x thermal paste (14)

Es werden folgende Bauteile benötigt:

1x be quiet! Shadow Rock Slim (1), 2x Intel Montagebrücken (4), 4x Distanzmuttern (7), 4x Sechskantmuttern (8),

4x M3x3 Schrauben (10), 1x Sechskant-Maulschlüssel (13), 1x Wärmeleitpaste (14)

Position the cooler over the CPU. Platzieren Sie den Kühlkörper auf der

CPU.

www.bequiet.com/bk010

» Product information for this CPU cooler

» Produktinformationen zu diesem CPU-Kühler

» Informations produit pour ce système de refroidissement

» Información del producto para este refrigerador de CPU

» Informacje produktowe dla tego coolera CPU

» Engelstalige productinformatie voor deze processorkoeler

» Produktinformation för den här processorkylaren, på

engelska

» Подробная информация о данном кулере для

процессора

» 此CPU散熱器的產品資訊

» 此CPU散热器的产品信息

» 製品情報（クーラー）

Place the hexagonal nuts (8) over

the spacer nuts (7) and progressively

tighten these in a crosswise manner

until ﬁ rm using the hexagonal wrench

(13).

Connect the fan to the CPU fan

connector on the motherboard.

Setzen Sie die Sechskant-Muttern (8)

auf die Distanzmuttern (7) und ziehen

Sie diese mit Hilfe des Maulschlüssels

(13) kreuzweise handfest an.

Verbinden Sie den Lüfter mit dem CPU-

Lüfteranschluss des Mainboards.

09/2020

Part name Quantity

Hexagonal nuts

Sechskant-Muttern

M3x16 screws

M3x16 Schrauben

M3x3 screws

M3x3 Schrauben

C-proﬁ le spacers

C-Proﬁ l Distanzhalter

AMD washers

AMD Unterlegscheiben

Hexagonal wrench

Sechskant-Maulschlüssel

Thermal paste

Wärmeleitpaste

Produkspesifikasjoner

Merke:	Be Quiet!
Kategori:	notebook-kjøleplate
Modell:	Shadow Rock Slim
Vekt:	729 g
Bredde:	137 mm
Dybde:	74 mm
Høyde:	161 mm
Støynivå (lav hastighet):	11.5 dB
Pakkevekt:	1100 g
Materiale:	Aluminium, Copper
Luftstrøm:	113.8 m³/t
Maksimal luftstrøm:	67.8 cfm
Rotasjonshastighet (min):	600 RPM
Spenning:	12 V
Egnet plassering:	Prosessor
Antall vifteblader:	9
Maksimalt lufttrykk:	2.1 mmH2O
Antall finner:	52
Antall varmerør:	4
Minimum lufttrykk:	1.23 mmH2O
Lagertype:	Lager med riller
Kabellengde:	0.22 m
Produktfarge:	Black, Copper colour, Silver
Pakkedybde:	178 mm
Pakkehøyde:	130 mm
Pakkebredde:	180 mm
Modell/Type:	Kjøler
Skruer inkludert:	Ja
Viftetilkobling:	4-pin
Krav til strømforsyning:	1.32 W
Gjennomsnittstid mellom feil (MTBF):	80000 timer
Viftediameter:	135 mm
Støynivå (høy hastighet):	23.7 dB
Antall vifter:	1 vifter
Støttede prosessorkontakter:	LGA 1150 (Socket H3), LGA 1155 (Socket H2), LGA 1156 (Socket H), LGA 1200 (Socket H5), LGA 1366 (Socket B), LGA 2011 (Socket R), LGA 2066, LGA 775 (Socket T), Socket 754, Socket 939, Socket 940, Socket AM2+, Socket AM3+, Socket AM4, Socket FM1, Socket FM2
Viftedimensjoner (BxDxH):	135 x 135 x 22 mm
Rotasjonshasrighet (max):	1400 RPM
Nominell linjestrøm:	0.11 A
Thermal Design Power (TDP):	160 W
Pulsbreddemodulerings- støtte (PWM):	Ja
Termisk pute inkludert:	Ja
Varmerør, diameter:	6 mm
Finnemateriale:	Aluminium
Kjøleplate, dimensjoner (B x D x H):	130 x 52 x 161 mm
