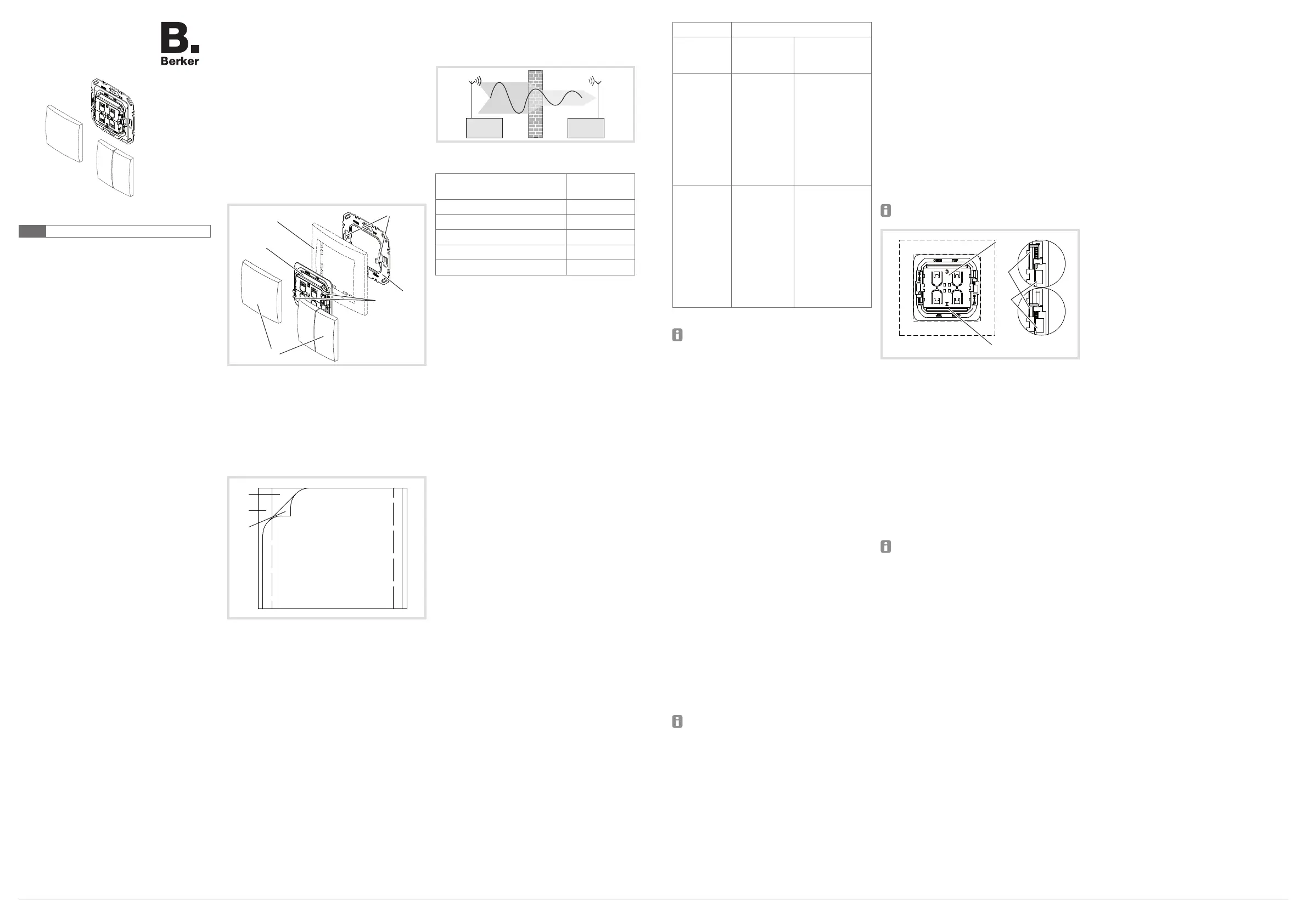

Side 1/2
6LE007864A
Bedienungs- und
Montageanleitung
2411 .. / 2412 ..
EnOcean Funk Wandsender mit
Wippe 1fach / Wippe 2fach
EnOcean radio wall-transmitter
with rocker 1gang / rocker 2gang
e
z
Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel/Germany - Tel.: + 49 6842 945 0 - Fax: + 49 6842 945 4625 - E-Mail: info@berker.de - www.berker.com - 6LE007864A - 07/2021
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den
einschlägigen Installationsnormen, Richtlinien,
Vorschriften, Bestimmungen und Unfall-
verhütungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können
Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Die Funk-Übertragung ist nicht geeignet für
Sicherheits- oder Alarmanwendungen.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.

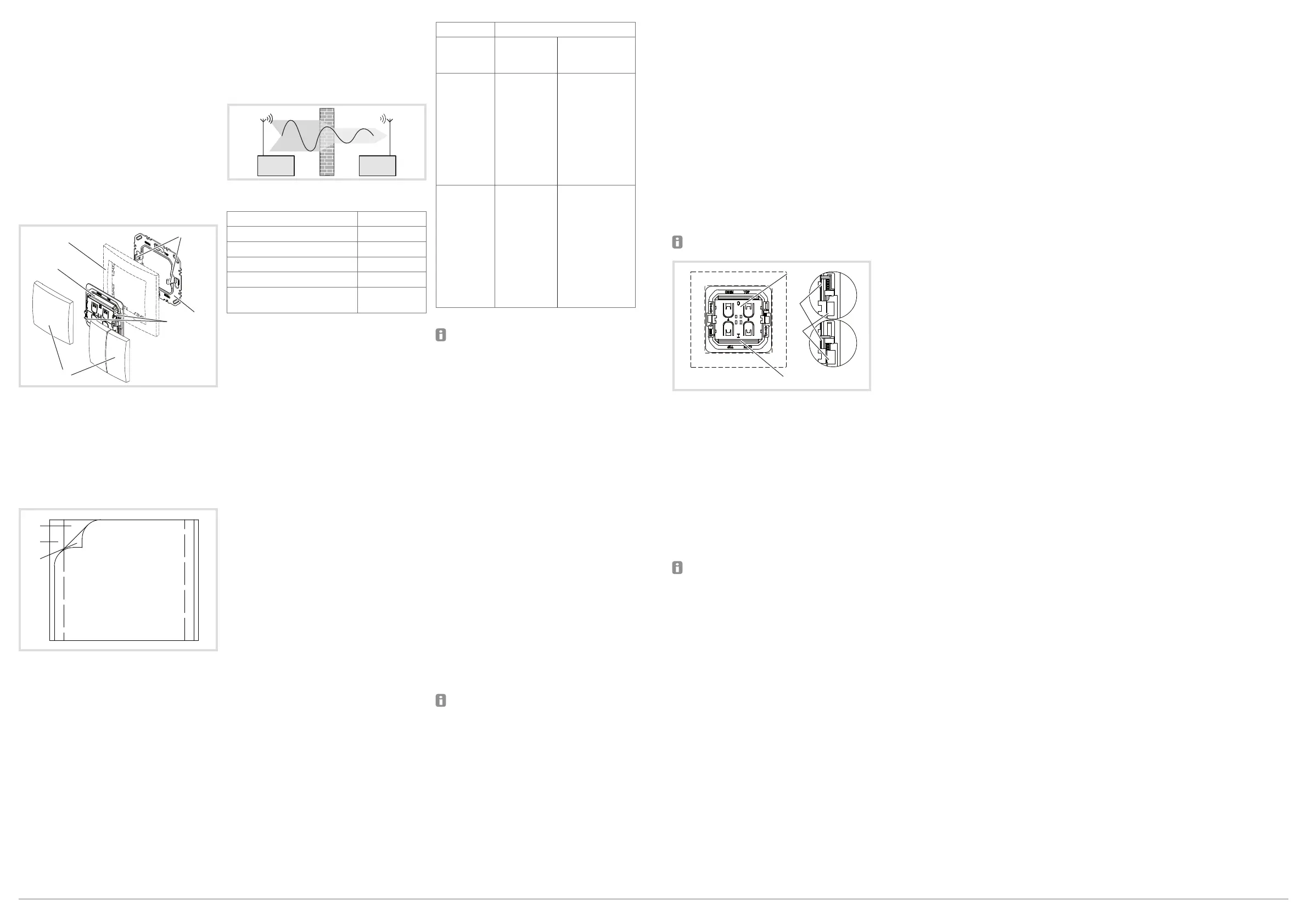

Geräteaufbau
(2)
(3)
(4)
(5)
(6)
(1)
Bild 1: Geräteaufbau Wandsender
(1) Verriegelungszapfen
(2) Rahmen (nicht im Lieferumfang)
(3) EnOcean Funk-Modul
(4) Wippe 1fach, Wippe 2fach
(5) Verriegelungsstifte
(6) Tragplatte
(7)
(9)
(8)
Bild 2: Geräteaufbau Klebefolie
(7) Klebefolie
(8) Trägerfolie
(9) Schutzfolie
Funktion
Systeminformation
Die EnOcean Technologie arbeitet batterielos.
Sie gewinnt die erforderliche Energie zum Senden
eines Funk-Signals aus der Umwandlung der me-
chanischen Bewegung beim Betätigen der Taste.
Sendeleistung, Empfangscharakteristik und
Antenne dürfen gem. gesetzlicher Vorgaben nicht
verändert werden.
Die Geräte dürfen in allen EU- und EFTA-Staaten
betrieben werden.
Die Konformitätserklärung kann auf Anfrage zur
Verfügung gestellt werden.
Die Funk-Reichweite zwischen Sender
und Empfänger hängt von verschiedenen
Gegebenheiten ab.
Durch die Wahl des bestmöglichen Montageortes
unter Berücksichtigung der baulichen
Gegebenheiten, kann die Reichweite des Systems
optimiert werden (Bild 3).
Bild 3: Reduzierung der Reichweite
durch bauliche Hindernisse
Material Durch-
dringung
Holz, Gips, Gipskartonplatte ca. 90 %
Ziegelstein, Pressspanplatte ca. 70 %
armierter Beton ca. 30 %
Metall, Metallgitter ca. 10 %
Regen, Schnee ca. 1 – 40 %
Tabelle 1: Materialdurchdringung
Bestimmungsgemäßer Gebrauch
- Funk-Sender zur Übertragung von
beispielsweise Schalt-, Dimm-, Jalousie- oder
Szenenbefehlen an Funk-Empfänger des
EnOcean Funk-Systems.
- Alternativ Betrieb über das KNX-EnOcean
Gateway und angebundene KNX Aktoren/
Ausgänge.
- Funk-Anwendung gem. RED 2014/53/EU mit
besonders niedrigem Energieverbrauch.
- Montage auf Gerätedose nach DIN 49073 oder
auf glatten, ebenen Flächen mit
Schrauben oder Klebefolie.
– Ausschließlich zum Gebrauch in tropf- und
spritzwasserfreien Innenbereichen geeignet.
Produkteigenschaften
- Batterieloses und wartungsfreies Gerät ohne
externe Spannungsversorgung.
- Sendeenergie wird aus mechanischer Energie
bei Tastenbetätigung gewonnen.
- Die Anzahl der Funk-Kanäle ist abhängig von
der verwendeten Wippe.
- Funk-Signal wird jeweils beim Drücken und
beim Loslassen einer Taste gesendet.
Bedienung
Bedienkonzept
Die Betätigung des oberen oder unteren Tastenbe-
reichs wird unterschiedlich ausgewertet.
Ist eine Einfl ächenbedienung konfi guriert, werden
Befehle wie beispielsweise das EIN/AUS schalten,
HELLER/DUNKLER dimmen der Beleuchtung oder
AUF/AB fahren einer Jalousie abwechselnd durch
wiederholtes Betätigen desselben Tastenbereichs
ausgeführt.
Bei einer Zweifl ächenbedienung wird der obere
und untere Tastenbereich als Funktionspaar ge-
nutzt. Dabei ist das Funk-Modul so vorkonfi guriert,
dass zum Beispiel der obere Tastenbereich zum
AUS schalten, DUNKLER dimmen oder AUF fa-
hren der Jalousie vorzusehen ist und der untere für
EIN, HELLER oder AB (Tabelle 2).
Funktionen
Bedienung
der Taste
Beleuchtung
schalten/
dimmen
Jalousie
steuern
oben:
kurz drücken
lang drücken
AUS schalten
Lichtszene
aufrufen
DUNKLER
dimmen
Lichtszene
speichern
Lamellen-
verstellung
HOCH
Jalousie AUF
fahren
unten:
kurz drücken
lang drücken
EIN schalten
Lichtszene
aufrufen
HELLER
dimmen
Lichtszene
speichern
Lamellen-
verstellung
RUNTER
Jalousie AB
fahren
Tabelle 2: Beispiel Zweifl ächenbedienung
Die Funktionen sind abhängig vom
Empfänger. Weitere Funktionen, wie zum
Beispiel Bedienung von Treppenhauslicht
oder Lüftersteuerung können der
Bedienungsanleitung des Aktors/Ausgangs
entnommen werden.
Information für Elektrofachkräfte
Montage
Montageort auswählen
Zwischen Sender und zugehörigem Empfänger ist
ein Mindestabstand von ca. 1 m einzuhalten.
Zu elektronischen Geräten, die hochfrequente
Signale abstrahlen, wie beispielsweise Computer,
elektronische Trafos, Mikrowellengeräte, ist ein
Mindestabstand von ca. 0,5 m einzuhalten.
Montage auf oder in der Nähe von Metallflächen
kann zu Beeinträchtigung der Funktion führen.
Tragplatte verschrauben
Tragplatte (6) lagerichtig auf eine Gerätedose
schrauben oder mit beiliegendem Schrauben-/
Dübelset direkt auf die Wand montieren.
Dabei die Kennzeichnung „TOP/OBEN“ nach
oben ausrichten.
Tragplatte aufkleben
Die Funk-Wandsender können auch auf glatten,
ebenen Flächen, wie beispielsweise mobilen
Bürowänden aus Glas, montiert werden.
Die Montagefläche ist sauber, fettfrei und trag fähig
vorbereitet.
Montagereihenfolge für eine optimale Haftung
der Tragplatte beachten.
Die überstehende Trägerfolie (8) abziehen.
Klebefolie (7) ausrichten und auf die Mon-
tagefläche aufkleben. Dabei die Klebefolie
– bei Bedarf mit geeignetem Hilfsmittel – fest
an drücken
Die Schutzfolie (9) entfernen.
Tragplatte (6) ausrichten und auf Klebefolie
andrücken. Dabei ist die Kennzeichnung „TOP/
OBEN“ nach oben auszurichten. Rahmen und
Funk-Modul müssen nicht verklebt werden.
Funk-Modul auf Tragplatte montieren
Die Tragplatte ist auf der Wand befestigt.
Den Rahmen (2) auf die Tragplatte (6) setzen.
EnOcean Funk-Modul (3) über die
Verriegelungszapfen auf die Tragplatte setzten.
Dabei die Kennzeichnungen in der Mitte des
Moduls beachten - 0 muss oben (10) und I
unten (11) liegen.
Die gelben Verriegelungsstifte (5) links und
rechts am Funk-Modul nach oben/unten bis
zum Anschlag unter die Verriegelungszapfen
(1) schieben (Bild 4).
Das Funk-Modul ist auf der Tragplatte arretiert.
Wippe (4) lagerichtig auf das Funk-Modul
auflegen und andrücken bis sie einrastet.
Bei der Wippe 1fach befindet sich die 0 und I
Kennzeichnung auf der Rückseite.
(10)
(11)
(1)
(5)
Bild 4: Entriegeltes und verriegeltes Funk-Modul
Gerät demontieren
Wippe (4) runterdrücken. Auf der
gegenüberliegenden Seite unter die Wippe
fassen und abziehen.
Die gelben Verriegelungsstifte (5) links
und rechts am Funk-Modul (3) mit einem
Schraubendreher nach unten/oben schieben.
Das Funk-Modul ist entriegelt.
Funk-Modul und Rahmen abziehen. Die
Tragplatte losschrauben oder von der Klebefolie
(7) lösen.
Inbetriebnahme
Die Funktionen Schalten, Tasten, Dimmen,
Jalousie oder Sonderfunktionen sind abhängig
vom eingelernten EnOcean Funk-Empfänger.
Sender in Funk-Empfänger einlernen
Damit der Empfänger das Funk-Telegramm des
Senders versteht, muss der Empfänger dieses
Funk-Telegramm „lernen“. Ein Kanal des Senders
kann in beliebig vielen Empfängern eingelernt
werden. Der Einlernvorgang führt ausschließlich
im Empfänger zu einer Zuordnung (siehe
Bedienungsanleitung EnOcean Funk-Empfänger).
Anhang
Technische Daten
Trägerfrequenz: 868,3 MHz (ASK)
Sendereichweite:
- im Freifeld: bis 300 m
- in Gebäuden: ca. 30 m
Sendeleistung: < 25 mW
Schutzart IP: IP20
Schutzart IK: IK04
Lagertemperatur: -20 ... 60 °C
Umgebungstemperatur: 5 ... +25 (kurzzeitig 30) °C
Luftfeuchtigkeit
(bei 20 °C ohne Betauung): 0 ... 80 %
Betriebs-/Lagerhöhe: max. 2000 m
Hilfe im Problemfall
Empfänger reagiert nicht oder nur teilweise
Ursache 1: Funk-Reichweite überschritten.
Bauliche Hindernisse reduzieren die Reichweite.
Funk-Repeater zur Vergrößerung der
Reichweite einsetzen.
Ursache 2: Bei Verwendung einer Wippe 1fach
sitzt die Wippe nicht in gleicher Ausrichtung
auf dem Funk-Modul wie während des
Einlernvorgangs.
Wippe abziehen, um 180° drehen und
wieder auf das Funk-Modul aufrasten.
Funktionsprüfung durchführen.
Gewährleistung
Technische und formale Änderungen am Produkt,
soweit sie dem technischen Fortschritt dienen,
behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen
Bestimmungen.
Im Gewährleistungsfall bitte an die Verkaufsstelle
wenden.
