Side 1/25
Art. 14-087
© 2009 Biltema Nordic Services AB

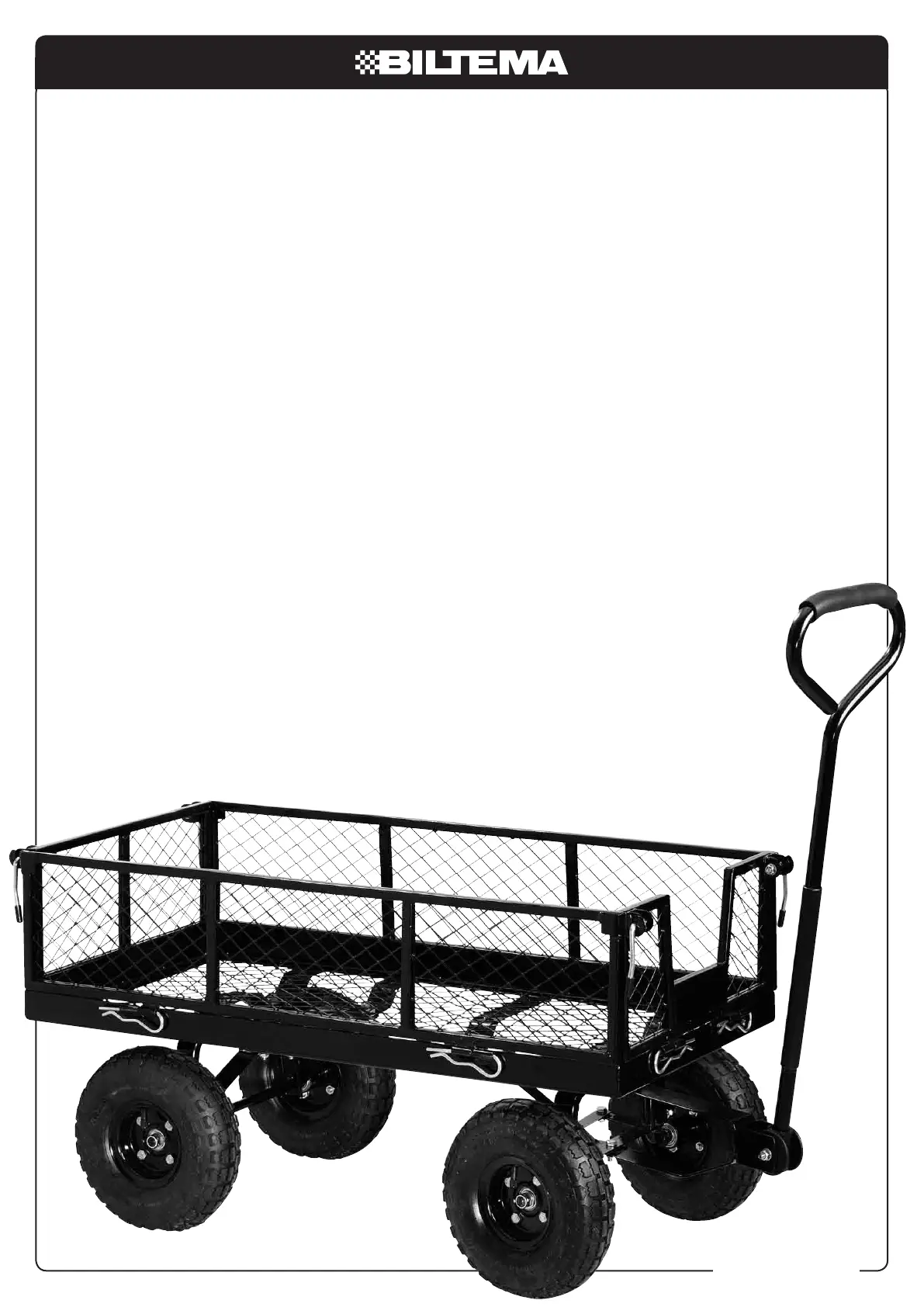

TransporTvagn
TransporTvogn
KuljeTusvaunu
Art. 14-087
2
© 2009 Biltema Nordic Services AB
SE
TRANSPORTVAGN
MONTERINGSANVISNING
Verktyg:
1 st. skruvmejsel med platt huvud.
2 st. skiftnycklar.
OBS! Dra inte åt skruvarna helt förrän vagnen är monte-
rad. Monteringen går lättast om två personer hjälps åt.
Flat Head Screwdriver
Two Medium Adjustable Wrenches
Note: Do not completely tighten screws until the assembly is complete.
For easier assembly, we recommend two people assemble this product.
TOOLS REQUIRED:
1
19
4
1
2
2
3
10
11
20
13
14
9
7
8
6
18
5
25
21
19
16
22
12
23
17
15
24
Art. 14-087
3
© 2009 Biltema Nordic Services AB
SE
DETALJ BESKRIVNING ANTAL
1 Botten 1
2 Sidläm 2
3 Framläm 1
4 Bakläm 1
5 Hjul 10” x 3.50-4 4
6 Bakaxelstöd 1
7 Vänster bakaxelstag 1
8 Höger bakaxelstag 1
9 Framaxelstöd 1
10 Framaxelstag 1
11 Gaffel 1
12 Styrarm 1
13 Handtagskoppling 1
14 Handtag 1
15 Stor gaffelbricka 1
16 Sprint 8
17 Fjäderbricka 4
18 Stor låsmutter 4
19 M8 x 15 styrbult 13
20 M8 x 60 bult 1
21 M8 x 25 styrbult 1
22 Bricka 8 mm 15
23 Låsmutter 15
24 Saxsprint 1
25 Låsbygel 4

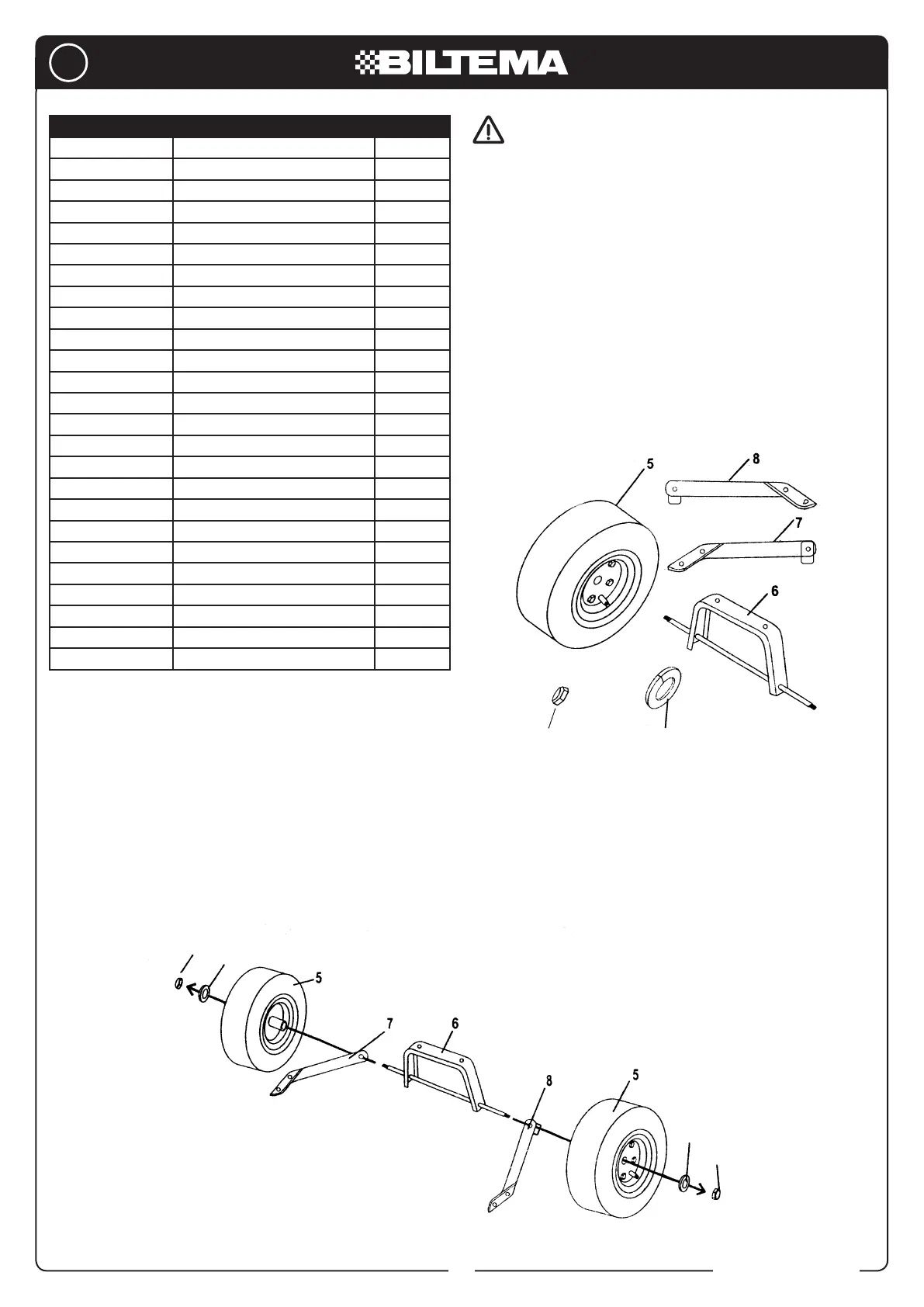

1. Passa in det vänstra och högra bakaxelstaget (7, 8) på bakaxelstödets (6) gängade stång.
2. Passa in hjulen (5) på stången.
3. Fäst varje hjul med en fjäderbricka och en stor låsmutter (18). Dra åt låsmuttern medsols tills hjulet sitter fast.
VARNING! Lasta inte mer än 250 kg på vagnen. Ha
alltid uppsikt över barn som hanterar vagnen. Vagnen
är inte en leksak! Placera alltid lasten jämnt på aket.
Pumpa inte hjulen till mer än 32 psi.
MONTERING
Bakhjul
Delar:
5 Hjul
6 Bakaxelstöd
7 Vänster bakaxelstag
8 Höger bakaxelstag
17 Fjäderbricka
18 Stor låsmutter
Carefully remove all parts from the box and place on a smooth flat surface
Parts needed:
Do Not load the Garden Cart with more than 700 lbs. Do not allow children
to use the cart unsupervised. This cart is not a toy! Always distribute
payload evenly over the surface of the bed. Lower fencelrails when
loading items onto the cart. Do not inflate tires more than 32 psi
CAUTION:
ASSEMBLY DIRECTIONS:
BACK WHEEL ASSEMBLY:
#5
#6
#7
#8
#17
#18
Wheels
Rear Axle Support
Left Rear Axle Brace
Right Rear Axle Brace
Wheel Spring Washer
Large lock Nuts
2
PART# DESCRIPTION QUANTITY
BED PANEL
SIDE PANEL
FRONT PANEL
BACK PANEL
WHEEL 10" X 3.50-4
REAR AXLE SUPPORT
LEFT REAR AXLE BRACE
RIGHT REAR AXLE BRACE
FRONT AXLE SUPPORT
CENTER FRONT AXLE BRACE
YOKE
STEERING CONNECTOR
1
2
3
4
5
6
7
8
9
10
11
12
1
2
1
1
4
1
1
1
1
1
1
1
PART# DESCRIPTION QUANTITY
HANDLE COUPLER
PULL HANDLE
LARGE YOKE WASHER
PANEL ASSEMBLY PINS
WHEEL SPRING WASHER
LARGE LOCK NUT
M8 x 15 STEERING BOLTS
M8 x 60 PULL HANDLE BOLT
M8 x 25 STEERING BOLT
FLAT WASHER 8MM
LOCK NUT
COTTER PIN
LOCK HANDLES(PRE-ATTACHED)
13
14
15
16
17
18
19
20
21
22
23
24
25
1
1
1
8
4
4
13
1
1
15
15
1
4
18
17
FRONT WHEEL ASSEMBLY:
#5
#9
#10
#11
#12
#15
#17
#18
#19
#21
#22
#23
#24
Wheels
Front Axle Support
Center Front Axle Brace
Yoke
Steering Link Connector
Large Yoke Washer
Wheel Spring Washer
Large Lock Nut
M8 x 15 Steering Bolt
M8 x 25 Steering Bolt
Washer
Lock Nuts
Cotter Pin
1. Insert the Left and Right Axle
Braces(Parts 7 and 8) onto the
extended threaded poles on the Rear
Axle Support(Part 6).
2. Slide Wheels(Part 5) onto the extended threaded ends of the Rear Axle
Support(Part 6).
3. Secure Wheels first with Wheel Spring Washer(Part 17) and Large lock
Nut(Part 18). Tighten large lock Nut clockwise until wheels are secure.
Parts needed:
3
18
18
18
18
24
17
19 21
22
15
23
17
17
