Side 1/4
Art. 14-399
© 2012 Biltema Nordic Services AB
1
SKOTTKÄRRA, 160 LITER
MONTERINGSANVISNING
Kontrollera att alla delar nns med, enligt ned-
anstående lista:
1 st. ram
1 st. tippstöd
2 st. luftgummihjul
2 st. saxsprintar
4 st. stora brickor
10 st. vagnsbult
10 st. små brickor
10 st. muttrar
Montering hjul
A. gg ramen upp och ner.
B. r in en saxsprint i hjulaxelns genomgå-
ende hål och böj dess ändar så att den ej
lossnar.
C. Trä på en stor bricka på hjulaxeln. Trä däref-
ter på ett hjul och en stor bricka.
D. För hjulaxeln genom röret på ramen.
E. Montera en stor bricka och ett hjul samt
ytterligare en stor bricka på hjulaxeln. Säkra
med saxsprinten.
Montering främre ram
F. Vänd ramen och montera den tippstödet på
tapparna längst fram.
G. För in en vagnsbult i vardera skruvhål och
fäst vagnsbultarna med varsin liten bricka
och mutter. Drag ej åt.
Montering balja
H. Lägg baljan över ramen.
I. Fäst baljans bakre del med 2 st. vagnsbult,
små brickor och muttrar. Drag ej åt.
J. Fäst baljans främre del med 2 st. vagnsbult,
små brickor och muttrar. Drag ej åt.
K. Fäst baljans botten med 4 st. vagnsbult,
små brickor och muttrar.
L. Drag åt alla muttrar.
Art. 14-399
© 2012 Biltema Nordic Services AB
2

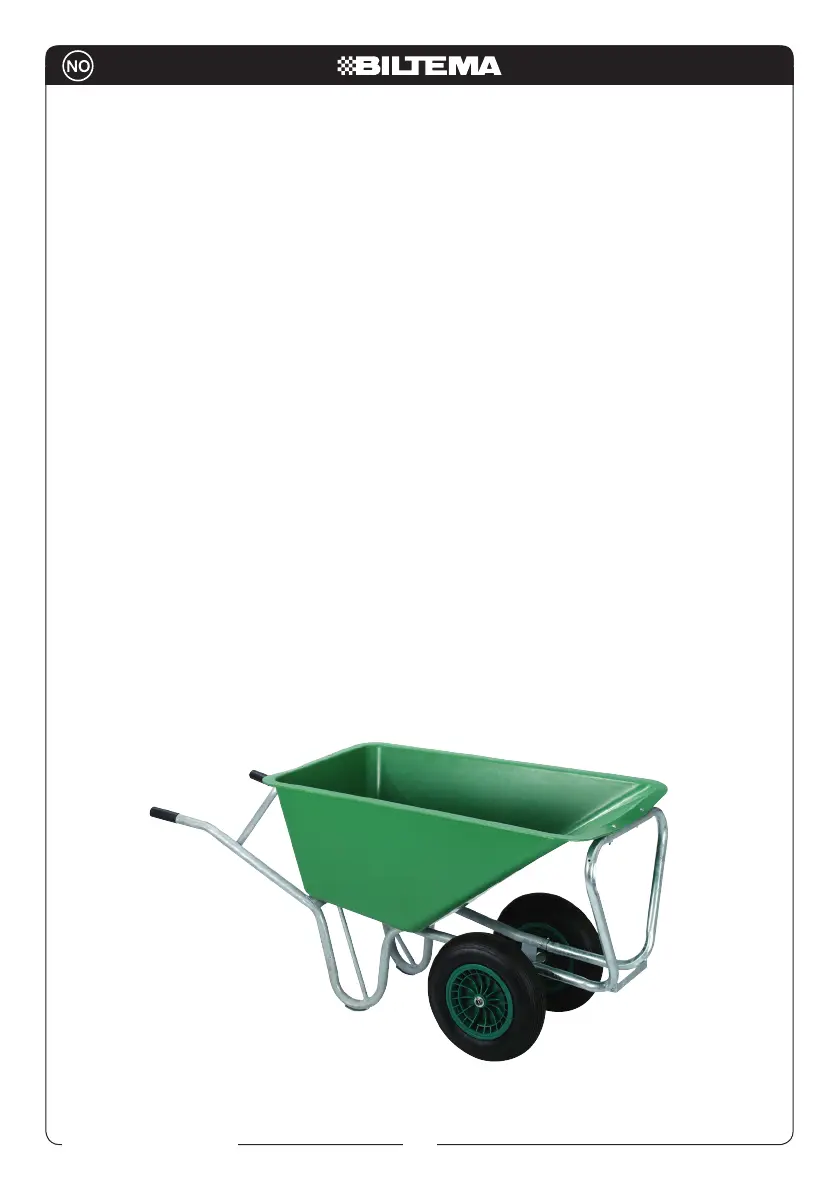

TRILLEBÅR, 160 LITER
MONTERINGSANVISNING
Kontroller at ingen deler mangler; følgende
deler inngår:
1 stk. ramme
1 stk. tippestøtte
2 stk. luftgummihjul
2 stk. saksesplinter
4 stk. store skiver
10 stk. vognbolt
10 stk. små skiver
10 stk. muttere
Montere hjul
A. Legg rammen opp ned.
B. Stikk en saksesplint i hjulakselens gjennom-
gående hull, og bøy dens ender slik at den
ikke løsner.
C. Træ en stor skive på hjulakselen. Træ deret-
ter på et hjul og en stor skive.
D. Før hjulakselen gjennom røret på rammen.
E. Monter en stor skive og et hjul samt ytterli-
gere en stor skive på hjulakselen. Sikre med
saksesplint.
Montere fremre ramme
F. Snu rammen og monter tippestøtten på tap-
pene lengst foran.
G. Stikk en vognbolt inn i hvert skruehull, og
fest vognboltene med hver sin liten skive og
mutter. Stram ikke.
Montere kasse
H. Legg kassen over rammen.
I. Fest kassens bakre del med 2 stk. vognbol-
ter, små skiver og muttere. Stram ikke.
J. Fest kassens fremre del med 2 stk. vogn-
bolter, små skiver og muttere. Stram ikke.
K. Fest kassens bunn med 4 stk. vognbolter,
små skiver og muttere.
L. Stram alle muttere.
Art. 14-399
© 2012 Biltema Nordic Services AB
3
KOTTIKÄRRYT, 160 LITRAA
ASENNUSOHJE
Tarkista, ettei mitään osaa puutu. Toimitus-
sisältö:
1 kehys
1 tuki
2 ilmatäytteistä kumipyörää
2 saksisokkaa
4 suurta aluslevyä
10 lukkokantaruuvia
10 pientä aluslev
10 mutteria
Pyörien asentaminen
A. Käännä kehys ylösalaisin.
B. Työnnä yksi saksisokka pyörän akselin läpi
menevään aukkoon. Taivuta sen päitä, jotta
se ei irtoa.
C. Pujota akseliin suuri aluslevy. Aseta tämän
jälkeen pyörä ja suuri aluslevy.
D. Työnnä pyörän akseli kehyksen putken läpi.
E. Asenna pyörän akseliin suuri aluslevy,
pyörä ja vielä yksi suuri aluslevy. Varmista
saksisokalla.
Takakehyksen asennus
F. ännä kehys oikein päin ja kiinnitä tuki
takimmaisiin tappeihin.
G. Aseta ruuvinreikiin lukkokantaruuvit. Kiin-
nitä ne pienellä aluslevyllä ja mutterilla. Älä
kiristä.
Kuupan asentaminen
H. Aseta kuuppa kehyksen päälle.
I. Kiinnitä kuupan takaosa 2 lukkokantaruu-
villa, pienillä aluslevyillä ja muttereilla. Älä
kiristä.
J. Kiinnitä kuupan etuosa 2 lukkokantaruuvilla,
pienillä aluslevyillä ja muttereilla. Älä kiristä.
K. Kiinnitä kuupan pohja 4 lukkokantaruuvilla,
pienillä aluslevyillä ja muttereilla.
L. Kiristä kaikki mutterit.
