TRÄDGÅRDSVAGN
HAGEVOGN
PUUTARHAVAUNU
HAVEVOGN
Art. 14-495
© 2012 Biltema Nordic Services AB
2
TRÄDGÅRDSVAGN
s manualen innan användning. Vi reserverar
oss för att illustrationer och beskrivningar av
enstaka detaljer inte alltid stämmer helt över-
ens med produkten.
1. TEKNISKA DATA
Art nr: . . . . . . . . . . . . . . . . . . 14-495
Flak volym, struket: . . . . . . . . 70 liter
Dimension ak: . . . . . . . . . . . 95 x 52 x 21 cm
Dimension exkl handtag: . . . 107 x 52 x 51 cm
Max last: . . . . . . . . . . . . . . . . 200 kg
Max tippbar last: . . . . . . . . . . 100 kg ..
Däck: . . . . . . . . . . . . . . . . . . . 10" x 3,504"
Däckstryck: . . . . . . . . . . . . . . Max 2,1 bar
Hjullager: . . . . . . . . . . . . . . . . Kullager
2. Säkerhetsföreskrifter
a. Lasta inte vagnen med mer än 200 kg.
Använd inte tippanordningen om vagnen är
lastad med mer än 100 kg.
b. Låt inte barn leka med trädgårdsvagnen, det
är ingen leksak.
c. Fördela alltid vikten jämt över hela aket.
d. Placera ingen last på akets sidor.
e. Använd inte vagnen om någon del är ska-
dad eller lös.
f. Var försiktig med vassa föremål så att
däcken inte skadas.
g. Pumpa inte däcken till högre tryck än 2,1 bar.
3. MONTERING:
a. Kontrollera att alla delar nns med, enligt
nedanstående lista:
1 st Flak
1 st sanordning
2 st Ben höger/vänster
1 st Chassi
1 st Handtag
1 st Handtagsfäste
4 st Hjul
1 st Hjulaxel
4 st smutter M12
4 st Brickor 12 mm
1 st Bult M8 x 60 med mutter och bricka
8 st Vagnsbult M8 x 18 med muttrar och brickor
Om någon del är defekt eller saknas, kontakta
närmsta Biltemabutik. Verktyg som behövs:
stjärnskruvmejsel, spårskruvmejsel och skift-
nyckel.

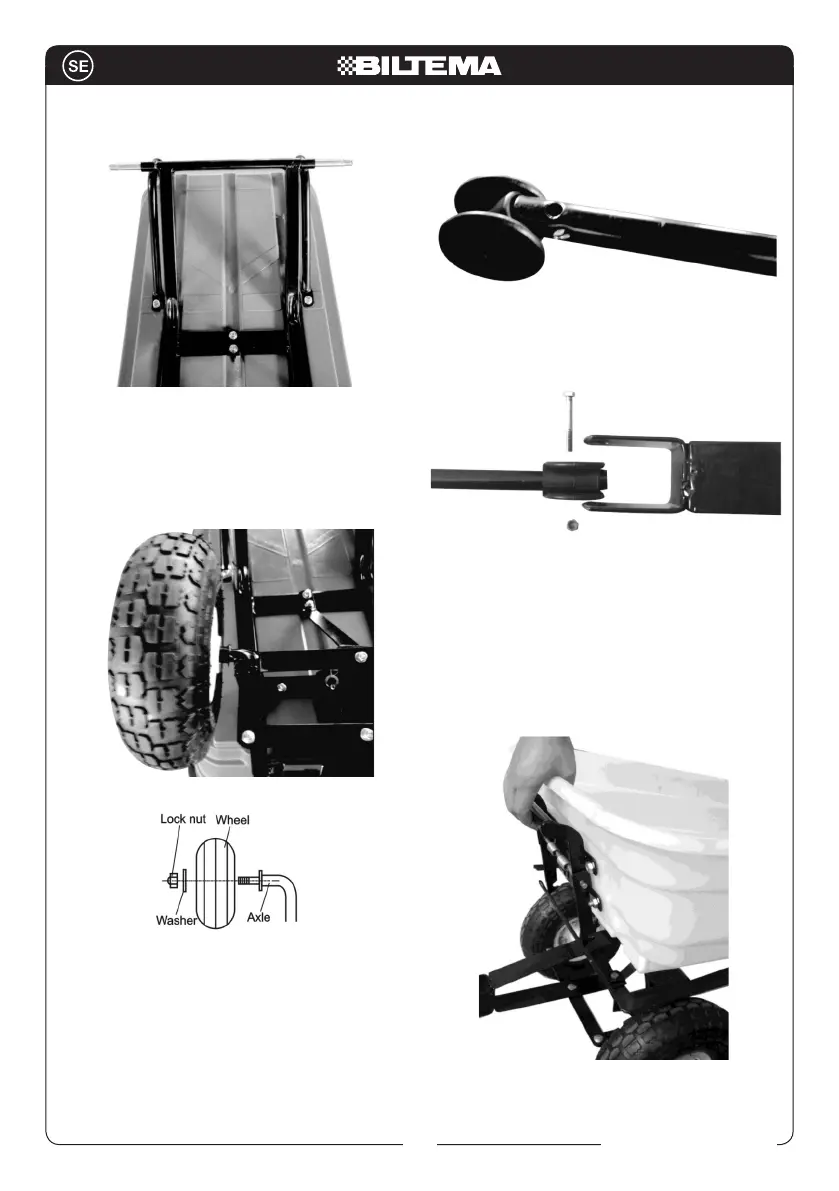

b. Placera aket upp och ner. Skruva fast
låsningsanordningen på aket med 4 st
vagnsbult M8 x 18, brickor och låsmuttrar.
c. Skruva fast benen med 4 st vagnsbult M8
x 18, brickor och låsmuttrar. Var noga med
att den utskjutande delen av hjulaxelfästet
är ut från sidan.
Art. 14-495
© 2012 Biltema Nordic Services AB
3
d. Placera chassit på aket och för därefter
hjulaxeln genom benen och chassit.
e. Montera 1 st hjul på bakaxelns vardera
sida och placera därefter en bricka 12 mm
utanför hjulet och skruva därefter fast en
låsmuttrer M12. Montera därefter framhjulen
med brickan på utsidan av hjulet.
f. Placera handtaget i dess fäste. Observera
att det kan monteras i två olika positioner.
Välj önskat läge.
g. Skruva fast handtaget med 1 st bult
M8 x 60, bricka och låsmutter M8.
4. ANVÄNDARINSTRUKTIONER
För att tippa aket, tryck in och bell greppet
om låshandtaget. Lyft därefter upp aket för
att tippa ut innellet. Då tömningen är utrd,
kontrollera att aket är horisontellt och att det
är ordentligt fastlåst.
Varning! Vid tippning, överskrid aldrig max
last på 100 kg.
