Side 1/32
© 2022-12-19 Biltema Nordic Services AB

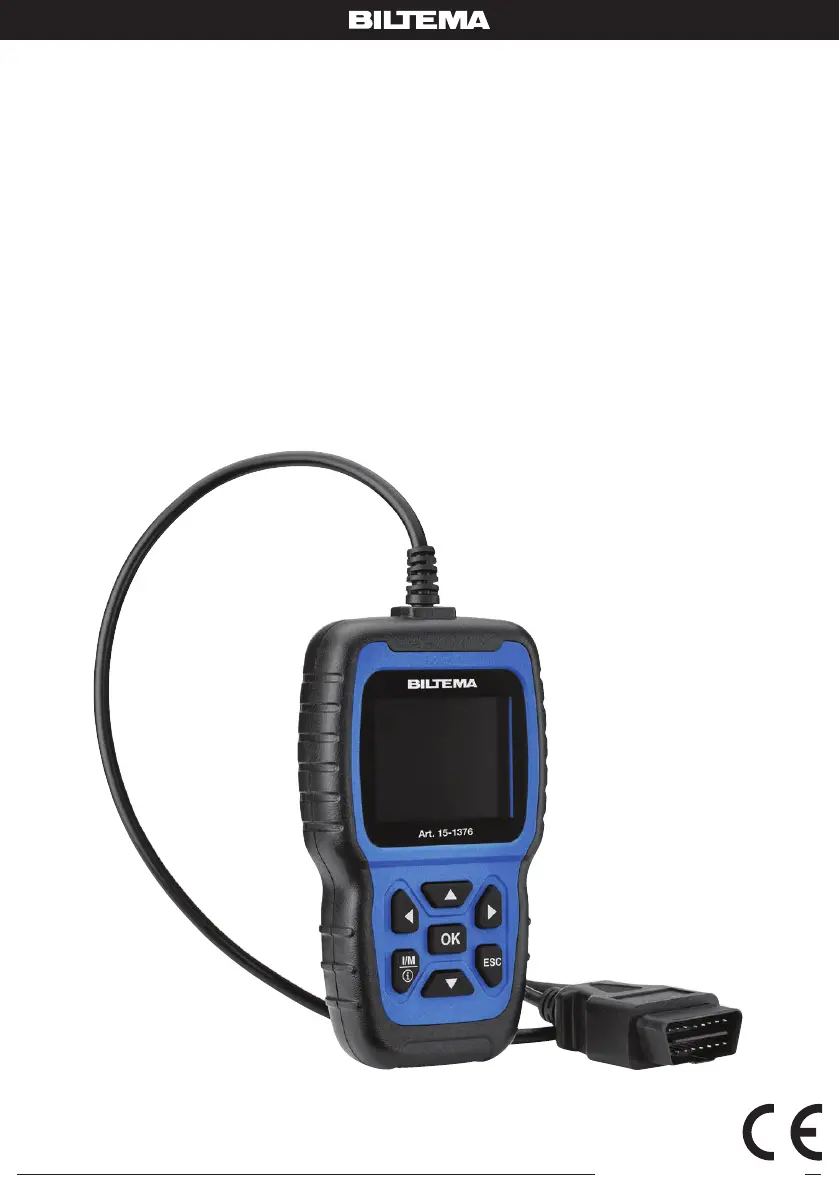

Art. 15-1376
DIAGNOSVERKTYG
r VOLVO
DIAGNOSEVERKTØY
For VOLVO
DIAGNOSOINTITYÖKALU
VOLVO
DIAGNOSEVÆRKTØJ
Til VOLVO
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
2
© 2022-12-19 Biltema Nordic Services AB
Art. 15-1376
SE
2. SÄKERHETSFÖRESKRIFTER
För att förhindra olyckor med allvarliga person-
skador, skador på fordonet eller testutrustningen
ska säkerhetsinstruktionerna följas.
Läs alltid manualen före användning och spara
den för framtida bruk.
r motorn är igång bildas avgaser som innehål-
ler kolmonoxid. Se till att ventilationen är tillfred-
ställande. Andas aldrig in avgaser.
r motorn är igång är det många delar som
snurrar med hög hastighet t.ex.  äktremmen. Håll
alltid ett säkerhetsavstånd till dessa delar.
Delar av motorn blir mycket heta när motorn är
igång. Rör aldrig heta motordelar.
Slå alltid ifrån tändningen innan felkodssaren
ansluts.
Bränslngor är mycket brandfarliga. Förhindra
gnistbildning, öppen eld och rökning i närheten
av fordonet.
r inte löst sittande kder eller smycken vid ar-
bete med motorn. Löst sittande kder kan fastna
i rörliga delar. Smycken kan bli stmförande och
ge brännskador.
Se till att handbromsen är åtdragen innan motorn
startas för test och felsökning. Har bilen automa-
tisk växellåda, lägg den i läge P. Bil med manuell
växellåda läggs i friläge.
Blockera alltid de drivande hjulen så att bilen inte
kan börja rulla. Lämna aldrig bilen utan uppsikt.
Lägg aldrig verktyg på bilbatteriet. Det kan or-
saka kortslutning vilket kan skada dig, verktyget
eller batteriet.
Undvik kontakt med högspänningskomponen-
terna (tändspolar, strömfördelarlock, tändkablar
och tändstift) när motorn är igång.
Se till att en brandsläckare  nns tillgänglig under
arbetet.
Använd personlig skyddsutrustning när arbetet
kan utgöra en risk för personlig hälsa: skydds-
glasögon, skyddshandskar och hörselskydd.
3. TEKNISKA DATA
Spänning: . . . . . . . . . . . . . . . . .8–18 V
Display: . . . . . . . . . . . . . . . . . . .2,8"
Upplösning: . . . . . . . . . . . . . . . .320 x 240 pixlar
Driftstemperatur: . . . . . . . . . . .060 ˚C
Lagringstemperatur: . . . . . . . .-20–70 ˚C
DIAGNOSVERKTYG
r Volvo
1. ALLMÄNT
Introduktion
Denna avancerade felkodsläsare är speciellt framta-
gen för Volvo.
Stöder protokoll: KWP,CAN,UDS
Stöder alla ODBII/EODB-protokoll: VPW, PWM, ISO,
KWP 2000 och CAN.
Kompatibel med följande Volvo-modeller
850 (1992-1997), 960 (1991-1997)
C30 (2007-2013), C70 Conv(1998-2005), C70
Coupe(1998-2002), C70(2006-2013)
S40 (1996-2012), S60 (2001-2019), S60L (2019-), S70
(1997-2000), S80(1999-2016), S90 (1997-1998), S90
(2017-2019), S90L (2018-2019)
V40 (1996-2004), V40 (2013-2018), V50 (2004-2012),
V60 (2011-2019), V60 (2019-), V70 XC (1997-2000),
V70 XC/XC70 (1997-2007), V70 XC/XC70 (2001-2007),
V70 (1997-2016), V90 Cross Country (2017-2019), V90
(1997-1998), V90 (2017-2019)
XC40 (2018-2019), XC60 (2009-2019), XC70 (2008-
2016), XC90 (2003-2019).
Manualen ger en generell beskrivning på hur felkods-
läsaren hanteras. De mer avancerade funktionerna
kräver god yrkeskunskap och tillgång till fordonets
verkstadsmanual.
OBS! I felkodssaren kan du välja spk, men i
denna bruksanvisning används engelska som spk i
alla bilder som illustrerar displayens vyer.
OBS! Ikoner som är gmarkerade är ej valbara. Se
bild nedan.
Användningsområde
15-1376 är endast avsett som ett diagnosverktyg. All
annan användning betraktas som felaktig. Produkten
får inte öppnas eller modi eras.
Observera följande
Varje diagnostisk felkod varnar för ett problem
eller symptom som uppstått i ett system, inte i en
speci k del.
Fordonets ECU kan bara rapportera fel som indi-
kerats av systemet olika sensorer.
Vi rekommenderar att man har tillng till bilens
servicemanual vid felsökningsprocessen.
Ibland kan sensorer verka trasiga även om de inte
är det. Orsaken kan vara:
- Dåliga anslutningar, trasiga kablar eller kortslut-
ningar som orsakar felaktiga sensorsignaler till
styrboxen.
- Fel i ett system kan påverka sensorerna i ett an-
nat system som då resulterar i en felaktig signal
till styrboxen.
3
© 2022-12-19 Biltema Nordic Services AB
Art. 15-1376
SE
4. HANDHAVANDE
Navigera genom menyn med pilknapparna och be-
kräfta ett val med OK. Tryck på ESC för att återgå.
Anslutning
1. Leta upp OBDII-kontakten i fordonet och anslut
felkodsläsaren.
2. Slå på tändningen på bilen.
OBDII Oil reset
BMS resetBATEPB reset
Tool SetupETCS reset
For Volvo
OBDII: Identi era motorsystemet
For Volvo: Gå till diagnosverktyg för Volvo.
Oil reset: Oljebyte
EPB reset: EPB (elektrisk handbroms)
BAT: Avläsa batteriets spänning
BMS reset: Återställning av batteriets
hanteringssystem
ETC reset: Återställning av ETC
Tool Setup: Justera enhetens inställningar.
5. INSTÄLLNINGAR
Välj ”Tool Setup” och navigera genom listan med
pilknapparna.
Språk
Välj "Language", följande information visas:
Gränssnittsspråk; engelska, svenska,  nska, norska,
danska.
Beeper
Sätt på/av knapptryckningsljudet.

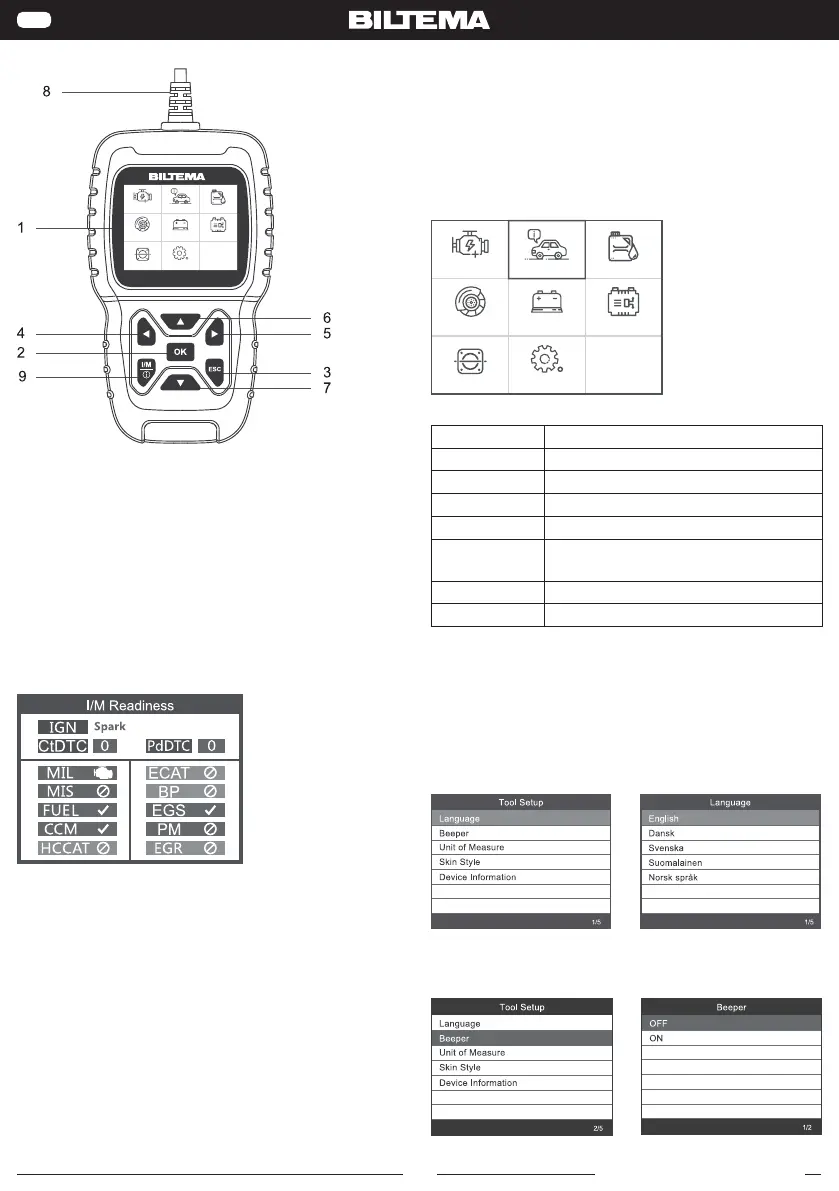

Delar och knappfunktioner
OBDII For bmw Oil reset
BMS resetBATEPB reset
Tool SetupETCS reset
EPB reset
ETC reset
Tool Setup
BAT BMS reset
For Volvo Oil reset
OBD II
15-1376
1. Display Visar menyer, funktioner
och testresultat.
2. OK Bekräfta val eller funktion
i en meny.
3. ESC Återgå till föreende
meny utan åtgärd.
4. Pil vänster Navigerar bakåt.
5. Pil höger Navigerar frat.
6. Pil Upp Navigerar uppåt.
7. Pil Ner Navigerar nedåt.
8. OBDII-kontakt För anslutning till bilens DLC
9. I/M Snabbkontroll
