Side 1/14
Art. 15-218
© 2011 Biltema Nordic Services AB
15-218 Manual.indd • 2011-04-1, 11.51.51
Original manual

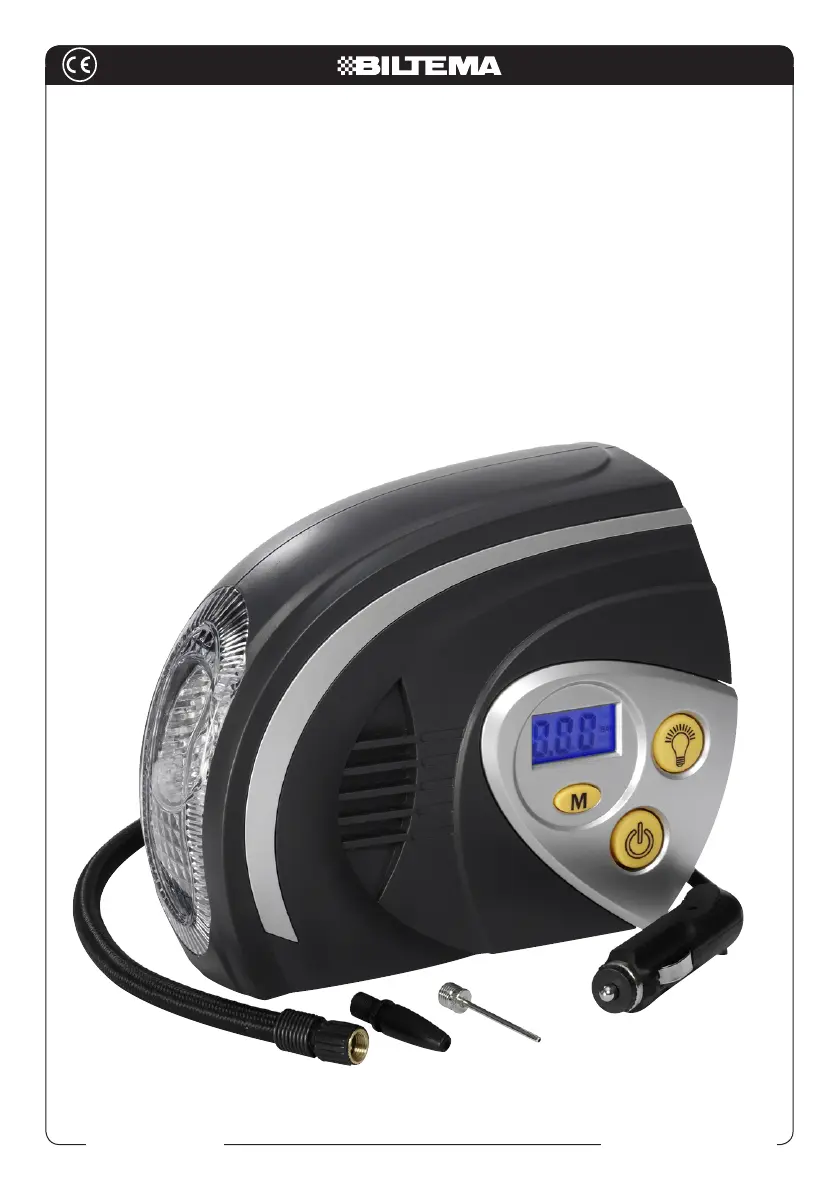

MinikoMpressor
MinikoMpresor
pienoiskoMpressori
12 V
Art. 15-218
© 2011 Biltema Nordic Services AB
2
inneHÅLL
1. inTroDUkTion
2. TekniskA DATA
3. AnVÄnDninGsoMrÅDe
4. sÄkerHeTsFÖreskriFTer
5. ÖVersikTsBiLD
6. AnVÄnDninG
7. TrAnsporT & FÖrVArinG
8. serViCe oCH UnDerHÅLL
9. MiL
1. inTroDUkTion
Manual innehåller väsentlig information om hur
produkten används samt eventuella säker-
hetsrisker. Alla användare uppmanas att läsa
manualen innan produkten används och vara
rskilt uppmärksamma på dessa symboler:
OBS! Indikerar att felaktigt förfarande kan på-
verka arbetets effektivitet eller leda till person-
och materialskador.
VARNING! Indikerar risk för allvarlig olycka.
Vi reserverar oss för möjligheten att illustratio-
ner och beskrivningar av enstaka detaljer inte
alltid stämmer helt överens med maskinen.
Exempel på sådana detaljer kan vara färger på
kablar eller utformning och placering av knap-
par och reglage.
Spara manualen för framtida bruk.
2. TekniskA DATA
Spänning: . . . . . . . . . . . . . . . . .12 V DC
Max. strömförbrukning: . . . . . .10 A
Max. effekt: . . . . . . . . . . . . . . . .120 W
Max. luftöde: . . . . . . . . . . . . . .19,0 l/min
Luftslang: . . . . . . . . . . . . . . . . .0,4 m
Elkabel: . . . . . . . . . . . . . . . . . . .3 m
Antal munstycken: . . . . . . . . . .2 st.
Mått: . . . . . . . . . . . . . . . . . . 184 x 75 x 150 mm
Vikt: . . . . . . . . . . . . . . . . . . . . . .0,75 kg
3. AnVÄnDninGsoMrÅDe
Minikompressorn är avsedd för att:
att drivas av en 12 V DC strömkälla.
pumpa upp bildäck, cykeldäck, fotbollar,
badleksaker, luftmadrasser och liknande
uppblåsbara produkter enligt instruktio-
nerna i denna bruksanvisning.
Minikompressorn får ej:
användas till syrgastuber, högtrycksdäck
eller tillämpningar inom livsmedel och
sjukvård.
användas i kontinuerlig drift
4. sÄkerHeTsFÖreskriFTer
Kontrollera kompressorn innan den an-
vänds.
Använd aldrig kompressorn när fordonet
rör sig.
Får inte användas på eller i närheten av
värmekälla eller i direkt solljus.
Håll inte för eller på annat sätt blockera
luftslangen då kompressorn är igång.
Använd endas medföljande munstycken.
Kompressorn är inte vattentät.
Förvara kompressorn svalt och torrt i med-
följande väska då den inte används.
Överskrid inte rekommenderade tryck-
värden vid uppblåsning. Kontrollera med
produktens tillverkare om du är osäker.
mna aldrig minikompressorn utan över-
vakning då den pumpar luft. Det nns risk
att lufttrycket blir så högt att bildäcket eller
objektet som pumpas upp exploderar.
Rikta aldrig tryckluftstråle mot människor
och djur.
Håll barn och obehöriga utanför arbetsom-
rådet.
Använd endast maskinen för avsett an-
vändningsområde.
Överskrid inte maskinens kapacitet.
MinikoMpressor
12 V
Art. 15-218
© 2011 Biltema Nordic Services AB
3
5. ÖVersikTsBiLD
2
1
3
4
5
6
7
8
1. Strömbrytare
2. Strömbrytare till LED-lampa
3. LED-lampa
4. Utdragbar spänningskabel
5. Digital manometer
6. Säkring i 12 V adapter
7. Munstyckshållare
8. 2 st munstycken som är placerade i hållare
på baksidan
6. AnVÄnDninG
Fig 1
Fig 2
Fig 3
Kontrollera att alla slangar och kopplingar a.
på minikompressorn är hela.
Placera minikompressorn och uppblås-b.
ningsobjektet på ett jämnt underlag.
Rulla ut hela spänningskabeln och anslut c.
12 V adaptern till cigarettuttaget (Fig 1).
Dra försiktigt ut luftslangen.d.
Montera ett lämpligt munstycke på mun-e.
styckshållaren (7) om det behövs.
Anslut munstycket på luftventilen på f.
produkten som skall pumpas upp. Säker-
ställ att munstycket sitter ordentligt fast på
luftventilen (Fig 2).
Tryck på knappen M för att välja mätområde g.
på manometern (Fig 3).
Displayen visar aktuellt lufttryck.h.
Tryck på strömbrytaren för att starta kom-i.
pressorn. Pumpa upp till önskat tryck.
Då rätt tryck uppnåtts stäng av minikom-j.
pressorn genom att trycka på strömbryta-
ren.
Avlägsna munstycket och luftventilen.k.
oBs!
Kompressorn är ej avsedd för kontinuerlig
drift. Efter 30 minuters användning nns
det risk för överhettning. Låt kompressorn
svalna i 15 minuter om den överhettats.
Vid behov koppla ett urladdningsskydd på
batteriet så att det ej urladdas för mycket.
7. TrAnsporT oCH FÖrVArinG
Kontrollera att munstyckshållaren är öppen.
Förvara minikompressorn på en torr plats
utom räckhåll för barn och andra obehöriga
personer.
