Side 1/1
Art. 15-290, 15-291
© 200x Biltema Nordic Services AB
ElkrEtsprovarE • krEtstEstEr
sähköpiiriEn mittalaitE • målEinstrumEnt, strømkrEds
15-290/Mini 15-291/Midi
SE

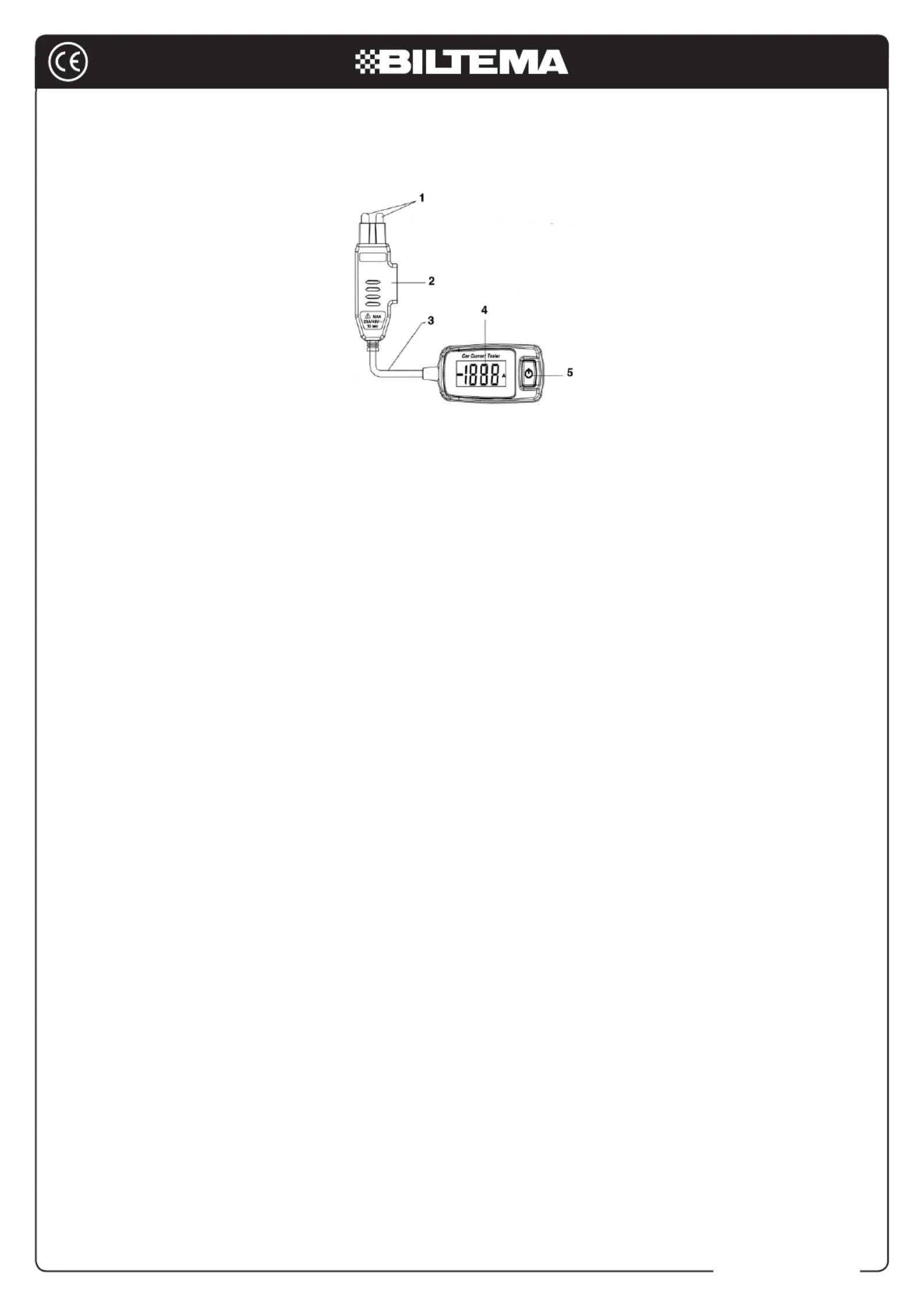

Funktioner och placering
1. Flatstiftskontakt (15-290 = Mini, 15-291 = Midi)
2. Säkringsuttag (15-290 = Mini, 15-291 = Midi)
3. Kopplingskabel
4. LCD-display
5. ON/OFF-knapp
Tekniska specifikationer
Display: . . . . . . . . . . . . . . . . . . . . . . 1999 counts LCD display
Mätområde: . . . . . . . . . . . . . . . . . . . max. 20 A/48 V DC-10 sek.
Noggrannhet: . . . . . . . . . . . . . . . . . ± (2 % av avläst värde + 2 siffror)
Upplösning, display: . . . . . . . . . . . 10 mA
Kabellängd: . . . . . . . . . . . . . . . . . . . 700 mm
Batteri:. . . . . . . . . . . . . . . . . . . . . . . 1 st. 12 V ”A23” batteri (medföljer)
Mått: . . . . . . . . . . . . . . . . . . . . . . . . 86 x 37 x 28,5 mm
Vikt: . . . . . . . . . . . . . . . . . . . . . . . . . 68 g
Instruktioner
1. Plocka bort aktuell atstiftssäkring från fordonets säkringsdosa (den
elkrets som skall testas) och tryck fast säkringen i adapterns säkringsut-
tag (2).
2. Tryck sedan fast adapterns atstiftskontakt (1) i det tomma säkringsut-
taget på säkringsdosan.
3. Aktivera elkretsprovaren genom att trycka på ON-knappen (5).
4. Slå på tändningen/starta motorn. På elkretsprovarens LCD-display visas
mätvärdet för den uppmätta strömmen.
Batteribyte
1. Elkretsprovaren drivs av 1 st. 12 V ”A23”-batteri (medföljer).
2. När indikeringen ”BAT” visas på displayen är det dags att byta batteri.
3. Skruva loss batteriluckans fästskruv och öppna batteriluckan.
4. Plocka bort det gamla batteriet och ersätt det med ett nytt. Ge akt på
korrekt polaritet vid monteringen.
5. Montera tillbaka batteriluckan och skruva fast den ordentligt. Elkretspro-
varen är klar för användning igen.
NO
Funksjoner og plassering
1. Flatstiftkontakt (15-290 = Mini, 15-291 = Midi)
2. Sikringsuttak (15-290 = Mini, 15-291 = Midi)
3. Koblingskabel
4. LCD-display
5. ON/OFF-knapp (på/av)
Tekniske spesifikasjoner
Display: . . . . . . . . . . . . . . . . . . . . . . 1999 counts LCD display
Måleområde: . . . . . . . . . . . . . . . . . . maks. 20 A/48 V DC-10 sek.
Nøyaktighet: . . . . . . . . . . . . . . . . . . ± (2 % av avlest verdi + 2 sifre)
Oppløsning, display: . . . . . . . . . . . . 10 mA
Kabellengde: . . . . . . . . . . . . . . . . . . 700 mm
Batteri:. . . . . . . . . . . . . . . . . . . . . . . 1 stk. 12 V A23-batteri (medfølger)
Mål: . . . . . . . . . . . . . . . . . . . . . . . . . 86 x 37 x 28,5 mm
Vekt: . . . . . . . . . . . . . . . . . . . . . . . . 68 g
Instruksjoner
1. Fjern aktuell atstiftsikring fra kjøretøyets sikringsboks (den strømkretsen
som skal testes), og trykk sikringen fast i adapterens sikringsuttak (2).
2. Trykk deretter adapterens atstiftkontakt (1) fast i det tomme sikringsut-
taket på sikringsboksen.
3. Aktiver testeren ved å trykke på ON-knappen (5).
4. Slå på tenningen / start motoren. På testerens LCD-display vises måle-
verdien for den målte strømmen.
Batteriskifte
1. Kretstesteren bruker 1 stk. 12 V A23-batteri (medfølger).
2. Når indikeringen ”BAT” vises i displayet, er det på tide å skifte batteri.
3. Skru ut batterilukens festeskrue, og åpne batteriluken.
4. Ta ut det gamle batteriet og sett i et nytt. Gi akt på korrekt polaritet ved
montering.
5. Sett på batteriluken igjen, og skru den ordentlig fast. Testeren er klar for
bruk igjen.
FI
Toiminnot ja niiden paikat
1. Lattasulakeliitin (15-290 = Mini, 15-291 = Midi)
2. Sulakeliitäntä (15-290 = Mini, 15-291 = Midi)
3. Liitäntäjohto
4. LCD-näyttö
5. ON/OFF-painike
Tekniset tiedot
Näyttö:. . . . . . . . . . . . . . . . . . . . . . . 1999:aan laskeva LCD-näyttö
Mittausalue: . . . . . . . . . . . . . . . . . . Enintään 20 A/48 V DC - 10 sekuntia
Tarkkuus: . . . . . . . . . . . . . . . . . . . . . ± (2 % luetusta arvosta + 2 numeroa)
Näytön tarkkuus: . . . . . . . . . . . . . . 10 mA
Johdon pituus: . . . . . . . . . . . . . . . . 700 mm
Paristo: . . . . . . . . . . . . . . . . . . . . . . 1 kpl 12 voltin A23-paristo (sisältyy
toimitukseen)
Mitat: . . . . . . . . . . . . . . . . . . . . . . . . 86 x 37 x 28,5 mm
Paino: . . . . . . . . . . . . . . . . . . . . . . . 68 g
Käyttöohjeet
1. Irrota testattavan sähköpiirin lattasulake ajoneuvon sulakerasiasta. Paina
sulake kiinni sovittimen sulakeliitäntään (2).,
2. Paina sovittimen lattasulakeliitin (1) tyhjään sulakkeen paikkaan sulakera-
siassa.
3. Käynnistä sähköpiirien mittalaite painamalla ON-painiketta (5).
4. Kytke sytytys tai käynnistä moottori. Mitatun virran arvo näkyy sähköpiiri-
en mittalaitteen LCD-näytössä.
Pariston vaihtaminen
1. Sähköpiirien mittalaite saa virtaa yhdestä 12 voltin A23-paristosta (sisäl-
tyy toimitukseen).
2. Kun näyttöön tulee BAT-ilmoitus, paristo on vaihdettava.
3. Irrota paristokotelon ruuvi ja avaa paristokotelon kansi.
4. Irrota vanha paristo ja vaihda sen tilalle uusi. Varmista, että paristo menee
paikalleen napaisuuden suhteen oikein.
5. Kiinnitä paristokotelon kansi ja ruuvaa se kunnolla kiinni. Sähköpiirien
mittalaite on jälleen käyttövalmis.
dk
Funktioner og placering
1. Fladsikringskontakt (15-290 = Mini, 15-291 = Midi)
2. Sikringskontakt (15-290 = Mini, 15-291 = Midi)
3. Koblingskabel
4. LCD display
5. ON/OFF-knap
Tekniske specifikationer
Display: . . . . . . . . . . . . . . . . . . . . . . 1999 counts LCD display
Måleområde: . . . . . . . . . . . . . . . . . . maks. 20 A/48 V DC-10 sek.
Nøjagtighed: . . . . . . . . . . . . . . . . . . ± (2 % af aæst værdi + 2 cifre)
Opløsning, display: . . . . . . . . . . . . . 10 mA
Kabellængde: . . . . . . . . . . . . . . . . . 700 mm
Batteri:. . . . . . . . . . . . . . . . . . . . . . . 1 stk. 12 V ”A23” batteri (medfølger)
Mål: . . . . . . . . . . . . . . . . . . . . . . . . . 86 x 37 x 28,5 mm
Vægt: . . . . . . . . . . . . . . . . . . . . . . . . 68 g
Instruktioner
1. Fjern adsikringen fra køretøjets sikringsdåse (den strømkreds, som skal
testes) og sæt sikringen i adapterrns sikringsudtag (2).
2. Sæt derefter adapterens adsikringskontakt (1) i det tomme sikringsudtag
i sikringsdåsen.
3. Start sikringstesteren ved at trykke på ON-knappen (5).
4. Sæt tændingen til/start motoren. På sikringstesterens LCD display vises
nu måleværdien for den målte strøm.
Batteriskift
1. Sikringstesteren bruger 1 stk. 12 V ”A23” batteri (medfølger)
2. Når indikationen ”BAT” vises i displayet, er det tiden at skifte batteri.
3. Skru batteridækslets skrue løs og åbn batteridækslet.
4. Fjern det gamle batteri og erstat det med et nyt. Vær opmærksom på den
rigtige polaritet ved isætning.
5. Sæt batteridækslet på igen, og skru det ordentligt fast. Sikringstesteren er
igen klar til brug.
