Side 1/8
Art. 15-781
1
© 2017-01-13 Biltema Nordic Services AB
SE
MOTORSTATIV MED SNÄCKVÄXEL
Försök aldrig rulla motorstativet över ojämnheter i
golvet när motorn är monterad i stativet.
Fäst motorn ordentligt vid stativets fästarmar,
samt se till att motorns tyngdpunkt centreras så
noggrant det går.
Arbeta aldrig direkt under upplyft motor.
Se till att motorstativet med motor monterad alltid
känns stabilt.
Med jämna mellanrum bör motorstativet inspek-
teras med tanke på säkerheten.
Inga modi eringar av motorstativet eller dess
delar får göras.
Använd skyddsskor.
Stödet (5) ska alltid vara uppfällt och säkrat med
bult och R-sprint i den lodräta balken (2) när
motorstativet belastas.
MONTERINGSANVISNING
1. Montera länkhjulen (19) på främre tvärbalk(4).
2. Montera främre tvärbalk (4) på mittbalken (3).
3. Montera hjulen (18) på bakre tvärbalk (1).
4. Montera bakre tvärbalk (1) på mittbalken (3).
5. Montera den lodräta balken (2) med färdigmonte-
rad snäckxel (15) på mittbalken (3).
6. Montera stödet (5).
HANDHAVANDE
VARNING! Stödet (5) ska alltid vara uppfällt och säk-
rat med bult och R-sprint i den lodräta balken (2) när
motorstativet belastas.
Montering av motor
1. Kontrollera att motorstativet är korrekt monterat
och känns stabilt.
2. Justera in de fyra fästarmarna så att de passar
mot monteringshålen i motorn. Dessa är vanligtvis
växellådans fastsättningspunkter.
3. Sätt fast motorn med skruvar som klarar belast-
ningen.
4. Innan skruvarna för fästarmarna dras åt ska mo-
torns tyngdpunktsläge i höjdled justeras så nära
motorstativets vridpunkt som möjligt för att göra
det enklare att rotera motorn.
5. Spänn därefter skruvarna till fästarmarna och
monteringspunkterna mot motorn.
6. Rotera motorn genom att vrida på veven (32). Tack
vare snäckxeln kan motorn roteras fritt utan
behov av låsning.
Bruksanvisning i original
INTRODUKTION
Denna bruksanvisning och dess säkerhetsföreskrif-
ter ska läsas innan produkten tas i bruk. Var särskilt
uppmärksam på följande signalord:
FARA – Indikerar en risk som med stor sannolikhet
resulterar i dödsfall eller allvarlig personskada om
den inte undviks.
VARNING – Indikerar en risk som sannolikt resulte-
rar i dödsfall eller allvarlig personskada om den inte
undviks.
FÖRSIKTIGHET – Indikerar en risk som resulterar
i en mindre eller måttlig personskada om den inte
undviks.
Spara bruksanvisningen på en säker plats och låt
den medfölja produkten vid en eventuell försäljning.
Med reservation för att bilder och beskrivningar inte
är identiska med produkten.
AVSEDD ANVÄNDNING
Detta motorstativ är endast avsett för motorer.
TEKNISKA DATA
Max kapacitet: . . . . . . . . . . . . .450 kg
Mått: . . . . . . . . . . . . . . . . . . . . .103 x 93 x 91 cm
MÄRKNING
Symbol Betydelse
Skyddsskor måste användas.
Varning! Risk för olycka.
SÄKERHETSFÖRESKRIFTER
Följs dessa säkerhetsföreskrifter minskar risken för
olyckor, emellertid ska den som använder produk-
ten alltid vara beredd på att oförutsedda och farliga
situationer kan uppstå.
Använd alltid skruvar som klarar belastningen.
Motorn tyngdpunkt i längdled får inte ligga utan-
för stativets främre hjul.
Max. kapaciteten för motorstativet (450 kg) får
aldrig överskridas.
Motorstativet får endast användas på hårda och
plana underlag.
Art. 15-781
2
© 2017-01-13 Biltema Nordic Services AB
SE

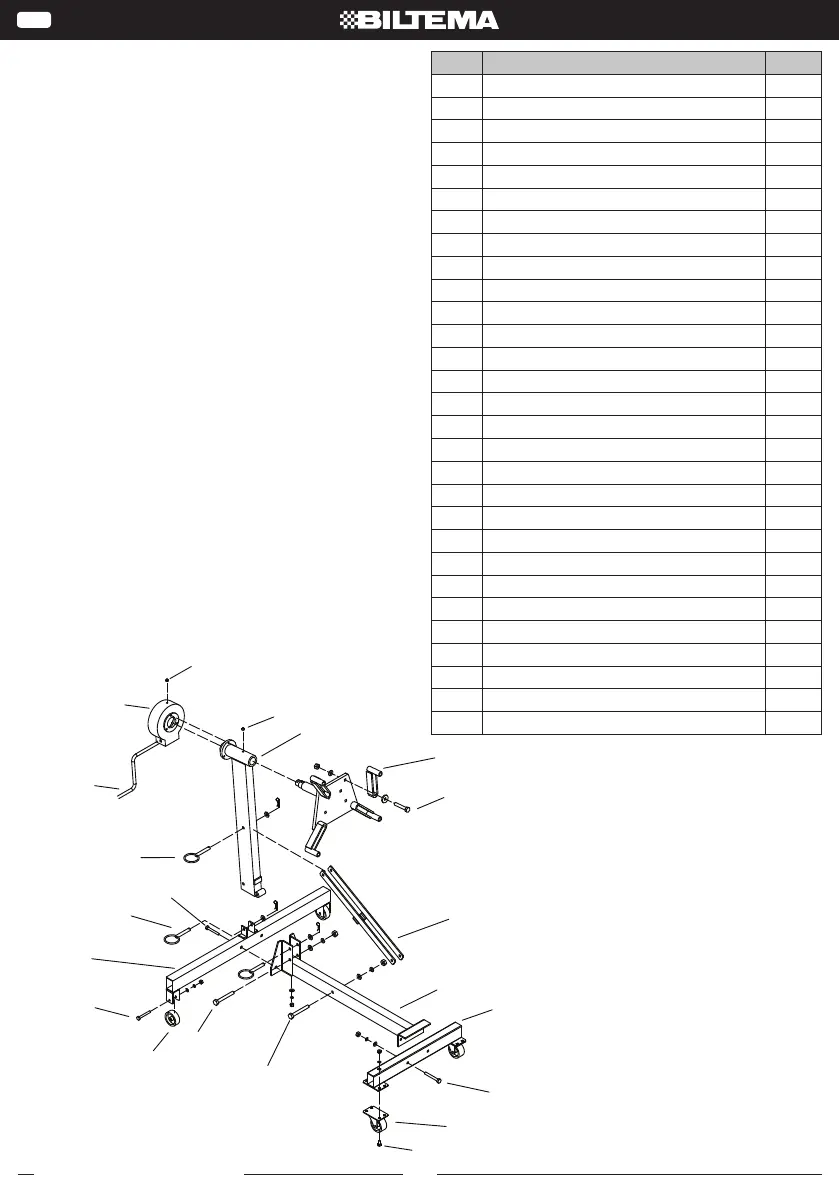

Del Namn Antal
01 Bakre tvärbalk 1
02 Lodrätt balk 1
03 Mittbalk 1
04 Främre tvärbalk 1
05 Stöd 1
15 Snäckväxel 1
16 Smörjnippel 1
17 Smörjnippel 1
18 Hjul 2
19 Länkhjul 2
23 Bult Ø12 3
24 Bricka Ø12 9
25 R-sprint 3
26 Skruv M12x70 2
27 Fjäderbricka Ø12 2
28 Mutter M12 6
30 Skruv M12x65 4
31 Stor bricka 4
32 Vev 1
33 Skruv M8x16 8
34 Skruv M10x60 4
35 Bricka Ø10 4
36 Fjäderbricka Ø10 4
37 Mutter Ø10 4
38 Skruv M8x65 2
39 Bricka Ø8 10
40 Fjäderbricka Ø8 10
41 Mutter M8 10
42 Insexskruv 3
Hopfällning
Dra ut bultarna (23).
Fäll ner stödet (5).
Fäll ner den lodräta balken (2).
SKÖTSEL & FÖRVARING
Smörj rörliga delar regelbundet.
Smörj smörjnipplarna (16, 17) regelbundet med
fettspruta.
Torka av stativet med en lätt fuktad trasa.
Kontrollera att skruvar och hjul sitter fast ordent-
ligt.
Förvara stativet i ett torrt utrymme.
1
2
3
4
5
6
32
17
16
18
19
23,24,25
26,24,27,28
26,24,27,28
23,24,25
30,31,24,28
34,35,36,37
34,35,36,37
38,39,40,41
33,39,40,41
15
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 15-781
3
© 2017-01-13 Biltema Nordic Services AB
NO
MOTORSTATIV MED SNEKKEGIR
Motorstativet må aldri rulles over ujevnheter i
gulvet hvis det er montert en motor i stativet.
Fest motoren godt ved stativets festearmer, og
påse at motorens tyngdepunkt sentreres så mye
som mulig.
Du må aldri arbeide under løftet motor.
rg for at motorstativet med montert motor alltid
føles stabilt.
Motorstativet bør inspiseres med jevne mellom-
rom med tanke på sikkerheten.
Motorstativet eller stativets deler må ikke modifi -
seres.
Bruk vernesko.
Støtten (5) skal alltid være felt opp og sikret med
bolt og R-splint i den loddrette bjelken (2) når
motorstativet belastes.
MONTERINGSANVISNING
1. Monter lenkehjulet (19) på fremre tverrbjelke (4).
2. Monter fremre tverrbjelke (4) på midtre bjelke (3).
3. Monter hjulene (18) på bakre tverrbjelke (1).
4. Monter bakre tverrbjelke (1) på midtre bjelke (3).
5. Monter den loddrette bjelken (2) med ferdigmon-
tert snekkegir (15) på midtre bjelke (3).
6. Monter støtten (5).
HÅNDTERING
ADVARSEL! Støtten (5) skal alltid være felt opp og
sikret med bolt og R-splint i den loddrette bjelken (2)
når motorstativet belastes.
Montering av motor
1. Kontroller at motorstativet er korrekt montert og
føles stabilt.
2. Juster de fi re festearmene slik at de passer med
monteringshullene i motoren. Disse er normalt
festepunktene for girkassen.
3. Fest motoren med skruer som tåler belastningen.
4. r skruene for festearmene strammes til, må
motorens tyngdepunkt justeres i høyderetning slik
at det kommer så nært motorstativets rotasjons-
punkt som mulig. Da blir det enklere å rotere
motoren
5. Stram deretter skruene til festearmene og monte-
ringspunktene mot motoren.
6. Roter motoren ved hjelp av sveiven (32). Snekkegi-
ret gjør at du kan rotere motoren fritt uten å måtte
låse den.
Original bruksanvisning
INTRODUKSJON
Denne bruksanvisningen og sikkerhetsforskriftene i
den må leses før produktet tas i bruk. Vær spesielt
oppmerksom på følgende advarsler:
FARE – Indikerer en risiko som med stor sannsynlig-
het vil føre til dødsfall eller alvorlig personskade hvis
den ikke unngås.
ADVARSEL – Indikerer en risiko som sannsynligvis
vil føre til dødsfall eller alvorlig personskade hvis den
ikke unngås.
FORSIKTIG – Indikerer en risiko som sannsynligvis vil
føre til mindre omfattende personskade hvis den ikke
unngås.
Oppbevar bruksanvisningen på et trygt sted, og lever
den sammen med produktet ved eventuelt videre-
salg. Med forbehold om at bilder og beskrivelser kan
avvike fra produktet.
BEREGNET BRUK
Dette motorstativet skal kun brukes til motorer.
TEKNISKE DATA
Maks. kapasitet: . . . . . . . . . . . .450 kg
l: . . . . . . . . . . . . . . . . . . . . . .103 x 93 x 91 cm
MERKING
Symbol Betydning
Bruk vernesko.
Advarsel! Fare for ulykker.
SIKKERHETSFORSKRIFTER
Hvis du følger disse sikkerhetsforskriftene, reduseres
risikoen for ulykker, men den som bruker produktet,
må alltid være klar over at det kan oppstå uforutsette
og farlige situasjoner.
Bruk skruer som tåler belastningen.
Motorens tyngdepunkt i lengderetning må ikke
ligge utenfor det fremste hjulet på stativet.
Motorstativets maksimumskapasitet (450 kg) må
ikke overstiges.
Motorstativet må kun brukes på hardt og fl att
underlag.
