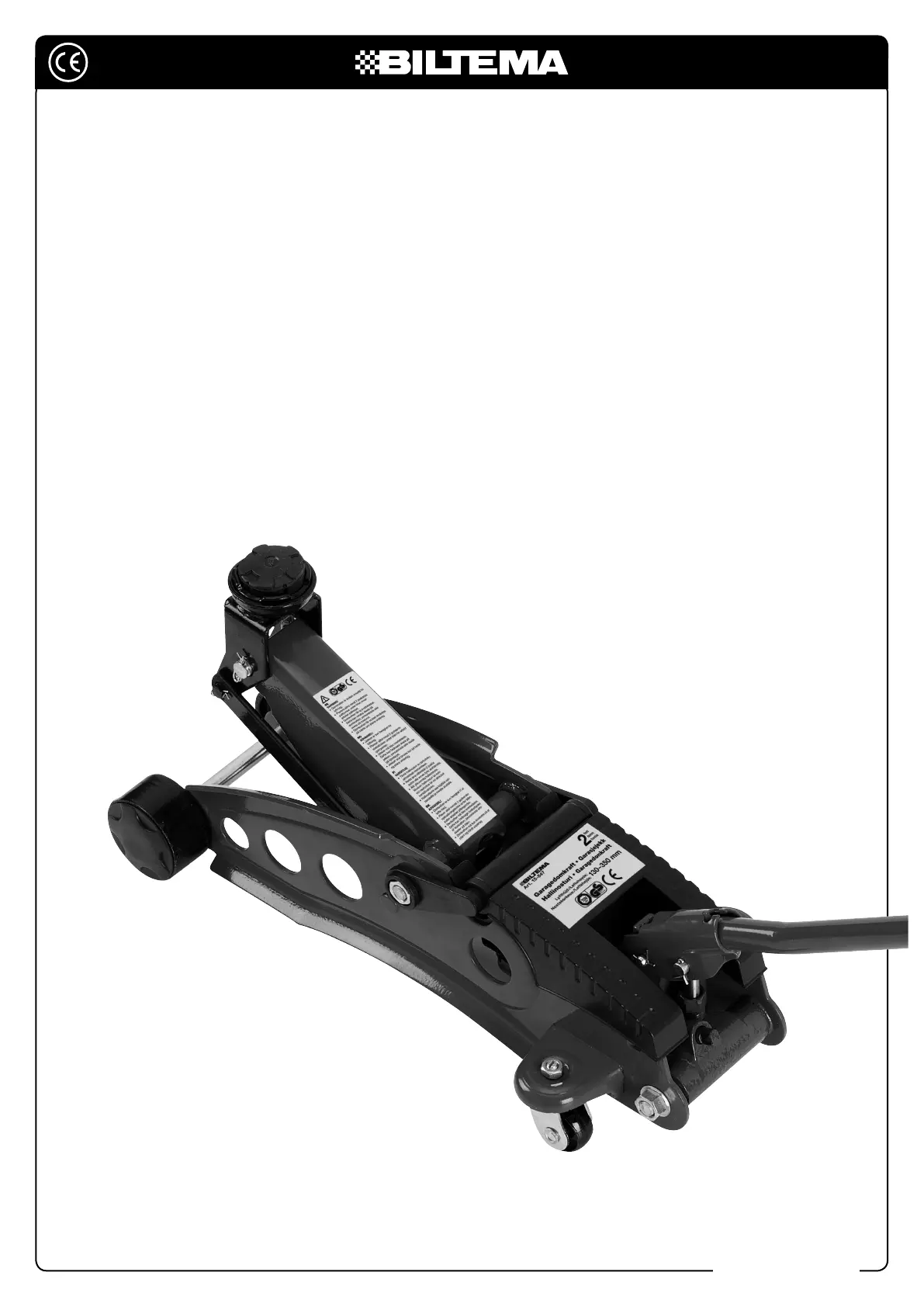

GaraGedomkraft
Garasjejekk
Hallinosturi
GaraGedonkraft
2 ton/tonn/tonnia//tons
Art. 15-847
2
© 2010 Biltema Nordic Services AB
SE
GaraGedomkraft
2 ton
BruksanVisninG
OBS!
s noga igenom bruksanvisningen innan domkraften
börjar användas. Denna bruksanvisning skall anses som
en del av domkraften och ska alltid förvaras tillsammans
med denna. Om domkraften säljs, så skall bruksanvis-
ningen överlämnas till den nye ägaren. Förvara alltid
bruksanvisningen på en för användaren lättillgänglig plats
och se till att den bevaras i gott skick. Bruksanvisningen
innehåller viktig information som rör din säkerhet.
Följ noga säkerhetsinstruktionerna för att undvika risk
för personskador och på utrustningen.
allmÄnt
Lyftkapacitet: 2 ton.•
Lyfthöjd: 130350 mm.•
ttrullande hjul, varav två svängbara. •
Vridbar lyftsadel.•
Bärhandtag.•
tekniska data
Lyftkapacitet: . . . . . . . . . 2 ton
Lyfthöjd (min/max): . . . . 130/350 mm
Kolvslag: . . . . . . . . . . . . 82 mm
Lyftsadel: . . . . . . . . . . . . Ø 50 mm
Jack-pad av gummi: . . . Ø 44 mm, tjl 18 mm.
Pumphandtag, längd: . . 480 mm
tt: . . . . . . . . . . . . . . . 495 x 232 x 165 mm (lxbxh)
Vikt: . . . . . . . . . . . . . . . . 11 kg
sÄkerHetsinstruktioner
s noga igenom och följ de säkerhetsinstruktioner •
som nns i denna manual INNAN du börjar använda
domkraften.
Domkraften får ENDAST användas för lyftning. Det •
upplyfta fordonet får EJ yttas med hjälp av domkraf-
ten.
Domkraften måste placeras under bilen på en av •
biltillverkaren godkänd lyftpunkt (vanligtvis under
hjulupphängning, nära lämpligt fram- eller bakhjul).
Eftersom dessa lyftpunkter kan variera mycket mellan
olika bilar, är det viktigt att kontrollera var dessa lyft-
punkter nns på just ditt fordon med hjälp av fordo-
nets instruktionsbok innan lyftning sker.
Vid lyftning får inga passagerare nnas i fordonet, •
ettans växel ska ligga i (P-läge på automatväxellådor)
och handbromsen ska vara åtdragen.
För att fordonet inte ska röra sig, blockera hjulen med •
hjälp av stoppklotsar.
Överskrid ALDRIG domkraftens max. lyftkapacitet. •
Överbelastning kan skada domkraften och leda till
olycka.
Domkraften får ENDAST användas på hårda, plana •
underlag, som tål den belastning den kommer att
utsättas för. Om användning sker på annan typ av un-
derlag så kommer domkraften att bli instabil och man
riskerar att det upplyfta fordonet kan rasa ner.
Efter att fordonet lyfts upp, placera ALLTID minst •
2 godkända pallbockar under fordonet innan du börjar
arbeta med fordonet.
Domkraften är ingen leksak. Barn får inte vistas inom •
arbetsområdet.
Håll ngrar, händer och fötter borta från lyftarmar eller •
andra rörliga delar. Många olyckor kan undvikas på
detta sätt.
Underlåtenhet att följa dessa varningar och säkerhets-•
instruktioner kan resultera i att domkraften skadas,
att det upplyfta fordonet rasar ner eller i värsta fall
livsfarlig personskada.
OBS! Underlåtenhet att följa dessa instruktioner och
kerhetsregler kan resultera i personskada och/el-
ler skada på domkraften.
fÖre anVÄndninG / luftninG
Viktigt: Vid leverans och/eller användning kan det ibland
komma in luft i hydraulsystemet, vilket därmed orsa-
kar försämrad lyftkapacitet. Innan domkraften används
måste då hydraulsystemet luftas.
1. Öppna pumpventilen på domkraftens hydraulikenhet
moturs 2 hela varv med hjälp av pumphandtaget.
2. Med pumpventilen i öppet läge, pumpa sedan 6-10
fulla slag med pumphandtaget, samtidigt som lyftsa-
deln hålls nedtryckt med hjälp av foten.
3. Lossa oljepåfyllningspluggen (placerad på ovansidan
av hydrauloljebehållaren).
4. När oljepåfyllningspluggen lossas kan man höra kom-
primerad luft som läcker ut från hydrauloljebehållaren,
vilket betyder att ev. luft nu avlägsnats från hydraul-
systemet.
5. Stäng pumpventilen och skruva tillbaka oljepåfyll-
ningspluggen. Domkraften ska nu fungera normalt.
6. Ibland behöver man upprepa luftningsproceduren
era gånger innan domkraften når sin fulla kapacitet.
lYftninG
1. Med hjälp av pumphandtaget stängs pumpventilen
medurs tills den är helt åtdragen. Drag EJ för hårt.
2. Placera domkraften under fordonet som ska lyftas.
Kontrollera så att lyftsadelns centrum hamnar rakt
under den del på bilen som är avsedd för lyftning.
3. Pumpa pumphandtaget upp och ner tills domkraftens
lyftsadel precis vidrör den del på fordonet som är
avsedd för lyftning.
4. Fortsätt att lyfta till önskad max. lyfthöjd erhållits eller
tills fordonet lyfts till önskad höjd.
5. Palla ALLTID under bilen med hjälp av pallbockar
innan något arbete sker med fordonet.
Art. 15-847
3
© 2010 Biltema Nordic Services AB
SE
sÄnkninG
Sänkning av domkraften sker genom att pumpventilen
mycketrsiktigt vrids moturs med hjälp av pumphandtaget.
kontroll aV HYdrauloljeniVÅn
1. Varje år bör hydrauloljan i domkraften bytas. Genom
att göra detta så förlänger man domkraftens livs-
längd.
2. Öppna pumpventilen moturs med hjälp av pump-
handtaget och tryck ner lyftarmen till sitt nedre läge.
3. Lossa oljepåfyllningspluggen.
4. Fyll på med ren hydraulolja (avsedd för domkrafter).
Vid påfyllning av olja, var mycket försiktig så att inte
någon smuts eller främmande partiklar kommer in i
hydraulsystemet. Använd EJ hydraulisk bromsvätska,
motorolja, smutsig och förorenad olja, smörjvätska
eller andra vätskor.
5. Montera tillbaka oljepåfyllningspluggen.
smÖrjninG oCH skÖtsel
När domkraften inte används, se till att lyftsadeln 1.
alltid benner sig i bottenläget.
Smörj alla rörliga/svängbara delar med tunn olja 2.
en eller två gånger i månaden, allt beroende på hur
mycket domkraften används.
Kontrollera tryckkolv och kolvstång med jämna mel-3.
lanrum avseende rost eller korrosion. Rengör vid
behov utsatta ytor med hjälp av en ren inoljad trasa.
Håll alltid domkraften ren från smuts och välsmord.4.
felsÖkninG
Domkraftens
pumphandtag rör
sig vid lyftning
Domkraften lyfter
inte
Domkraften håller
inte trycket
Domkraften lyfter
inte till max höjd
Domkraften känns
osäker vid belast-
ning
Domkraften sänks
ej till minläge
Checklista
Smutsiga pumpventilsäten
1. Sänk lyftarmen, stäng pumpventilen och lossa oljeplug-
gen.
2. Sätt foten på domkraftens främre hjul och höj lyftarmen för
hand till max.höjd.
3. Öppna pumpventilen för att sänka lyftarmen. Skruva fast
oljepluggen.
Luft i hydraulsystemet
1. Öppna pumpventilen och skruva bort oljepluggen
2. Pumpa handtaget några fulla slag. Skruva fast oljeplug-
gen.
Överfylld oljetank
1. Kontrollera oljenivån. Korrekt nivå är precis över cylindern
när domkraften är i sitt nedre läge.
Otillräckligt med olja
Skruva loss oljepluggen och fyll oljebehållaren med ren hy-
draulolja. Skruva fast oljepluggen.
Trasig hydraulenhet
Ersätt hydraulenheten med en ny.
Luftning av insngd luft
Öppna oljepluggen för att släppa ut ev. luft från hydraulsyste-
met. Skruva fast oljepluggen.
Lös eller trasig returfjäder
Kontrollera och byt ut om så behövs.
Smörjning av domkraften krävs
Smörj domkraftens yttre, rörliga delar
