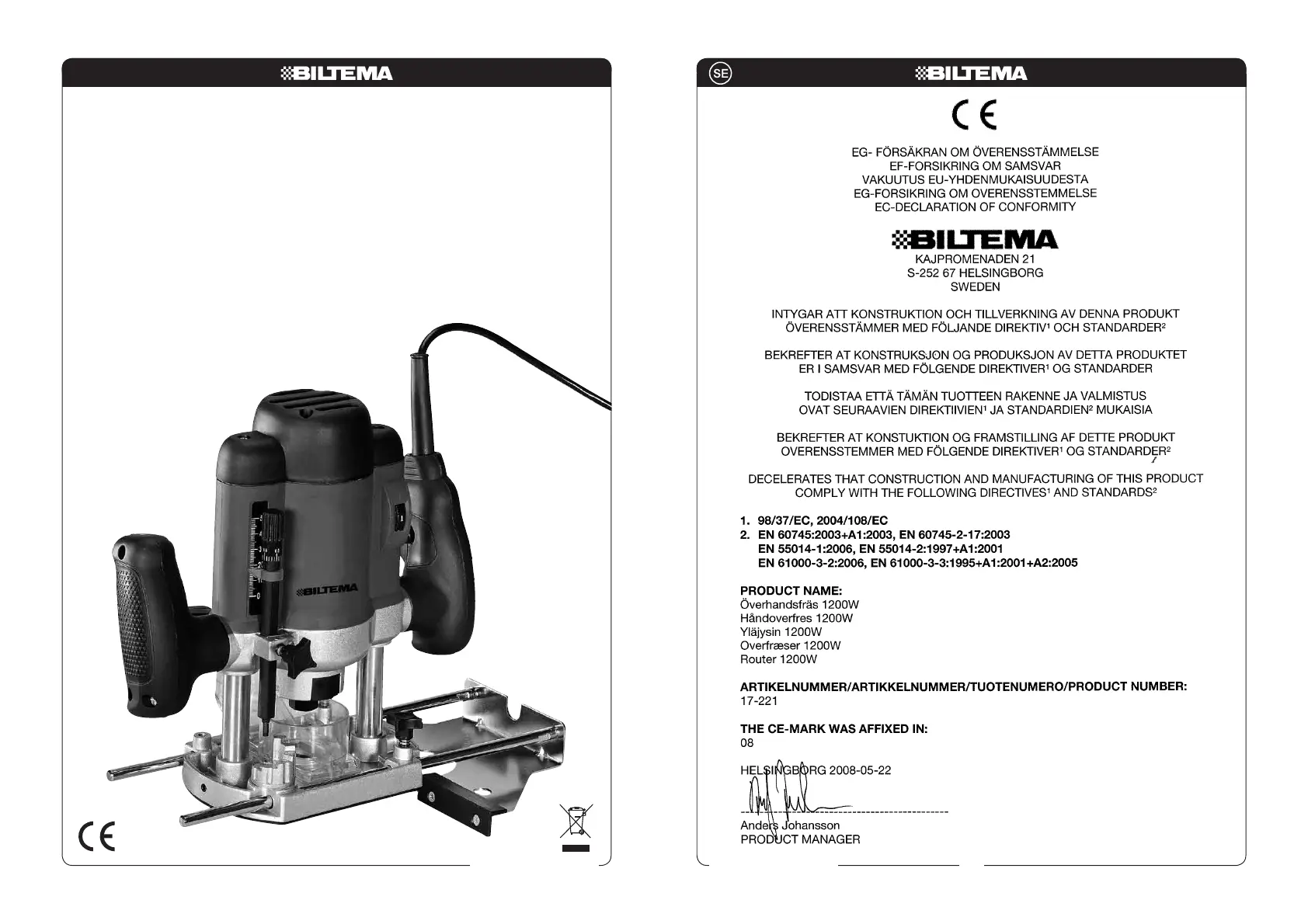

ÖVERHANDSFRÄS

HÅNDOVERFRES

YLÄJYRSIN

OVERFRÆSER

1200 W

Art. 17-221

INTRODUKTION OCH GARANTIVILKOR

Läs igenom och förstår hela manualen innan

maskinen börjar användas. Spara manualen på

säker plats för framtida bruk.

TEKNISKA DATA

Modellbeteckning: . . . Överhandsfräs 1200 W

Spänning: . . . . . . . . . . 230 V ~ 50 Hz

Säkring elnät: . . . . . . . 10 A

Effekt: . . . . . . . . . . . . . 1200 W

Varvtalsreglering: . . . . Elektronisk, steglös

Varvtal, obelastad: . . . 11500–30000 rpm

Max. fräsdjup: . . . . . . 50 mm

Max. fräsdiameter: . . . 35 mm

Chuck/spännhylsa: . . 6 och 8 mm

Ljudtryck LPA: . . . . . . 86 dB

Ljudvolym LWA: . . . . . 97 dB

Vibrationer: . . . . . . . . . 3,64 m/s

Isolationsklass: . . . . . . II

Skyddsklass: . . . . . . . IP 20

Mått: . . . . . . . . . . . . . . 350 x 200 x 300 mm

Vikt: . . . . . . . . . . . . . . 3,1 kg

Bullernivån vid arbete kan överskrida 85 dB(A).

Använd hörselskydd!

ANVÄNDNINGSOMRÅDE

Överhandsfräs 1200 W är avsedd för fräsning i

trä- och plastmaterial, exempelvis vid tillverk-

ning av skyltar och lister, fasning av dörrar och

luckor m.m.

ALLMÄNNA SÄKERHETSANVISNINGAR

VARNING!

Läs denna manual i sin helhet. Underlåtenhet

att följa föreskrifterna i manualen kan leda till

elstöt, brand och/eller allvarlig personskada.

VARNING! Avsikten med säkerhetssymbo-

lerna är att göra användaren uppmärksam

på möjliga faror. Säkerhetssymbolerna och

dess förklaringar skall göra dig uppmärksam

och förstående. Själva säkerhetsvarningen eli-

minerar EJ eventuell fara. Instruktionerna eller

varningarna som ges är EJ någon ersättning för

normala olycksförbyggande åtgärder.

SÄKERHETSSYMBOLER

OBS/CAUTION: Indikerar på en even-

tuell farlig situation som, om den inte undviks,

kommer att resultera i mindre eller måttlig ska-

da. Symbolen kan även användas för att göra

användaren uppmärksam på farlig användning

som kan orsaka maskinskada.

VARNING/WARNING: Indikerar på en

potentiellt farlig situation som, om den inte

undviks, kommer att resultera i allvarlig olycka

eller i värsta fall död.

FARA/DANGER: Indikerar på en

omedelbar farlig situation som, om den inte

undviks, kommer att reslultera i allvarlig skada

eller död.

OBS!

Var alltid riskmedveten. Låt inte din vana vid

maskinen leda till att du nonchalerar dess risker.

SPARA MANUALEN FÖR FRAMTIDA

BEHOV.

INNAN MASKINEN ANVÄNDS

Arbetsområde

1. Håll arbetsområdet rent och väl upplyst.

Skräpiga arbetsbänkar och mörka områden

innebär risk för olyckor.

2. Kör inte elektriska maskiner i explosiva

miljöer, t.ex. vid förekomst av brandfarlig

vätska, gas eller damm. Elektriska maskiner

avger gnistor som kan antända dammet

eller ångorna.

3. Se till att barn och andra intresserade hålls

borta från arbetsområdet.

4. När maskinen inte används ska den förva-

ras på en torr och låst plats, oåtkomlig för

barn.

ÖVERHANDSFRÄS

1200 W

Art. 17-221

att använda handen, dessutom får du båda

händerna lediga för att sköta maskinen.

Personlig säkerhet

1. Var uppmärksam, se på det du arbetar med

och använd sunt förnuft vid användning av

elektriska maskiner. Använd inte maskinen

om du är trött eller påverkad av droger,

alkohol eller mediciner. Ett ögonblick av

bristande uppmärksamhet vid användning

av elektriska maskiner kan räcka för att du

skall skadas allvarligt.

2. Använd lämpliga kläder. Använd inte löst

sittande kläder och bär inga smycken.

Använd hårnät om du har långt hår. Se till

att hålla hår, kläder och handskar borta från

rörliga delar. Löst sittande kläder, smycken

och långt hår kan fastna i rörliga delar.

Halksäkra skor rekommenderas.

3. Undvik oavsiktlig start. Se till att start-

knappen inte är intryckt när stickproppen

sätts in i vägguttaget. Det inbjuder till

olyckor att bära maskinen med ngret på

startknappen och att sätta stickproppen i

vägguttaget på maskiner med startknappen

intryckt.

4. Tag bort inställningsnycklar och justerverk-

tyg. Gör det till en vana att alltid kontrollera

att inställningsnycklar och justerverktyg

är borttagna från maskinen före start. En

nyckel som sitter kvar på en roterande del

av maskinen kan orsaka personskador.

5. Sträck dig inte. Se till att alltid stå stadigt

och ha balans. Bra fotfäste och balans ger

bättre kontroll över maskinen i oväntade

situationer.

6. Använd säkerhetsutrustning. Använd alltid

skyddsglasögon. OBS: Vanliga glasögon

och solglasögon är ej skyddsglasögon.

Andningsskydd, halksäkra skor, hjälm och

hörselskydd skall användas när så är til-

lämpligt.

Speciella säkerhetsinstruktioner vid

arbete med överhandsfräs

Se till att frässtålet är ordentligt monterat r

innan maskinen startas.

Se till att strömbrytaren är i läge ”OFF” innan r

maskinen ansluts till vägguttaget.

Använd alltid personlig säkerhetsutrustning r

såsom andningsskydd, skyddsglasögon

och hörselskydd. Sågspån från vissa träslag

kan orsaka cancer vid inandning.

Elsäkerhet

1. Maskinen är av dubbelisolerad typ, vilket

eliminerar behovet av att maskinen måste

vara försedd med elsladd och stickkontakt

för anslutning till ett jordat vägguttag.

2. Undvik att komma i kontakt med jordade

ytor, såsom t.ex. rör, radiatorer och kylan-

läggningar. Du löper större risk att få en

elstöt om din kropp är jordad.

3. Exponera inte elektriska maskiner för regn

eller våta förhållanden. Vatten som tränger

in i en elektrisk maskin kan leda till ökad

risk för elstöt.

4. Använd inte maskinen i närheten av lätt

antändbara vätskor eller gaser.

5. Misshandla inte sladden. Bär aldrig ma-

skinen i sladden och dra inte i sladden för

att dra ut stickproppen ur vägguttaget. Se

till att sladden inte utsätts för värme, olja,

vassa kanter eller rörliga delar. Skadad

elsladd skall omedelbart bytas ut med mot-

svarande originalkabel och får endast bytas

ut av behörig elektriker. Skadad elsladd

ökar risken för elstöt.

6. Vid användning av elektriska maskiner

utomhus skall alltid en förlängningssladd

godkänd och avsedd för utomhusbruk

användas. En sådan förlängningssladd

minskar risken för elstöt.

7. Använd alltid jordfelsbrytare vid all använd-

ning av elmaskiner, speciellt utomhus.

8. Reparation av maskinen får endast utföras

av behörig elektriker.

9. Arbetet går säkrare och snabbare med

korrekt maskinval. Välj därför alltid korrekt

typ av maskin för det arbete du skall utföra.

Pressa inte en maskin med liten kapacitet

att utföra ett arbete som kräver en maskin

med större kapacitet. Använd inte maskinen

till sådant den inte är avsedd för.

10. Se till att alla skyddsanordningar fungerar

korrekt. Ev. skyddsanordningar får EJ

plockas bort eller kopplas bort.

11. Koppla bort maskinen från eluttaget så

snart den inte används, innan service eller

justeringar sker, samt vid byte av tillbehör.

12. Lämna aldrig maskinen obevakad vid

arbete. Släpp inte uppmärksamheten förrän

maskinen stannat helt. Bryt sedan ström-

men.

13. För säkerhet i arbetet, använd om så

går tvingar eller skruvstycke för att hålla

arbetsstycket på plats. Det är säkrare än

Art. 17-221

Långt, hängande hår måste knytas upp eller r

hållas på plats med i ett hårnät. Använd ej

löst sittande klädsel eller löst hängande

smycken som kan fastna i roterande delar på

maskinen.

Se till att maskinens elkabel alltid leds bort r

från maskinens baksida på ett säkert sätt.

Håll maskinen med båda händerna då ma-r

skinen används.

Innan arbetet påbörjas, kontrollera så att ar-r

betsstycket inte innehåller några spik, skruv

eller andra lösa föremål.

Vidrör ALDRIG frässtålet då det roterar.r

Efter avslutat arbete, låt maskinen återgå till r

sitt övre ursprungsläge och stäng av.

Skydda maskinen från slag.r

Tumvred för elektro-1.

nisk varvtalsreglering

Låsratt för 5.

parallellanhåll

Vänster handtag2.

Låsvred för fräsdjup12.

Höger handtag4.

ON/OFF-strömbrytare/säkerhetsknapp3.

Spånstos17.

Låsratt för inställning 11.

av djupstopp

Chuck/spännhylsa (6 mm)7.

Mutter för spännhylsa 8.

(spännmutter)

Visare djupstoppsinställning13.

Djupmått9.

Spindellåsning14.

Bottenplatta6.

Parallellanhåll19.

Cirkelanhåll20.

Vingmutter21.

Schablongejd18.

Skruv (2 st.)16.

Fast nyckel15.

Vridbart mothåll för justering av fräsdjupet i 10.

7 fasta lägen

ÖVERSIKTSBILD

Art. 17-221

Skruva fast spånstosen (17) över maskinens

bottenplatta (6) med hjälp av de båda medföl-

jande skruvarna.

ANVÄNDNINGS- OCH

HANDHAVANDEINSTRUKTIONER

Montering/demontering av frässtål och

spännhylsa

VARNING: Maskinen måste vara avstängd och

bortkopplad från eluttaget innan underhåll eller

justering på maskinen sker.

Vi rekommenderar att använda skyddshand-

skar vid byte av frässtål.

Frässtål med snabbstålsskär är lämpliga för

fräsning i vissa mjuka material, såsom mjukt trä

och plast.

Frässtål med hårdmetallsskär är lämpliga för

fräsning i hårt trä, laminerade bänkskivor m.m.

Endast frässtål med max. tillåten rotations-

hastighet som är lika eller överstiger

maskinens obelastade maximala varvtal får

användas. Använd endast frässtål med max.

diameter Ø 32 mm.

OBS: Maskinen levereras med en Ø 8 mm

spännhylsa monterad i chucken. Två extra

spännhylsor med Ø 6 mm och en med Ø 8 mm

medföljer.

MONTERING/DEMONTERING

Försäkra dig om att maskinen stannat r

ordentligt och att frässtålet svalnat.

Lossa stickkontakten från eluttaget.r

För att undvika risk för personskada, använd r

alltid skyddshandskar eller använd en tjock

trasa.

Lossa spännmuttern (8) genom att trycka r

in spindellåsningen (14) och sedan vrida

spännmuttern (8) med hjälp av den fasta

nyckeln (15).

Skruva av muttern och kontrollera att korrekt r

storlek på spännhylsa är monterad med av-

seende av axeldiametern på det frässtål som

skall monteras. Underlåtenhet att göra så kan

leda till allvarlig skada eftersom frässtålet inte

kommer att vara säkert fastsatt i spännhylsan

och kan lossna då maskinen startas.

Montera spännhylsan i chucken; detta går r

ibland lättare om överhandsfräsen trycks ner

till max. djup.

SYMBOLER

Överensstämmer med gällande säkerhetsstandarder

MONTERINGSANVISNING

Uppackning

VARNING! För att reducera risken för

skada p.g.a. oönskad start eller elstöt, anslut ej

maskinen till något eluttag under uppackning

och montering. Stickkontakten skall alltid vara

borttagen från eluttaget vid service eller byte

av tillbehör.

Maskinen levereras komplett i en

kartong.

Plocka ur maskinen och alla lösa delar från r

förpackningen.

Placera alla delar på en stabil arbetsyta och r

kontrollera så att allt nns med.

Lista över medföljande delar

Överhandsfräs . . . . . . . . . . . . . . . . . . . 1 st.

Parallellanhåll . . . . . . . . . . . . . . . . . . . . 1 st.

Schablongejd . . . . . . . . . . . . . . . . . . . . 1 st.

Cirkelanhåll med vingmutter . . . . . . . . . 1 st.

Skruvar . . . . . . . . . . . . . . . . . . . . . . . . . 2 st.

Spånstos . . . . . . . . . . . . . . . . . . . . . . . . 1 st.

Spännhylsa (6 mm) . . . . . . . . . . . . . . . . 2 st.

Spännhylsa (8 mm) . . . . . . . . . . . . . . . . 2 st.

Fast nyckel . . . . . . . . . . . . . . . . . . . . . . 1 st.

Manual . . . . . . . . . . . . . . . . . . . . . . . . . 1 st.

OBS: Innan du börjar montera samman maski-

nen, kontrollera så att alla delar nns med och

att de inte är transportskadade. Om någon del

saknas, montera ej ihop maskinen. Ibland kan

smådelar försvinna i emballaget. Släng ej något

packmaterial förrän maskinen är ihopmonterad.

Kontrollera i emballaget om någon del saknas.

OBS: Om någon del saknas, använd EJ

maskinen förrän den saknade delen monte-

rats/ersatts. Underlåtenhet att göra detta kan

resultera i allvarlig skada.

Använd

hörselskydd

Använd ¨

skyddsglasögon

Använd

dammskyddsmask

Dubbelisolerad

Produkspesifikasjoner

Merke:	Biltema
Kategori:	Ruter
Modell:	17-221

Trenger du hjelp?

Hvis du trenger hjelp med Biltema 17-221 still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Ruter Biltema Manualer

Biltema 17-221 Bruksanvisning

9 September 2025

Ruter Manualer

Nyeste Ruter Manualer

Belkin F9K1104 Bruksanvisning

9 September 2025

TP Link AX1800 Bruksanvisning

9 September 2025

Belkin Surf N300 Bruksanvisning

8 September 2025

Belkin F9K1002 Bruksanvisning

8 September 2025

Belkin Play Max F7D4301 Bruksanvisning

8 September 2025

Belkin F5D7630-4A Bruksanvisning

8 September 2025

Belkin F9K1001 Bruksanvisning

8 September 2025

Belkin F7D1401au Bruksanvisning

8 September 2025

Belkin Surf N150 Bruksanvisning

8 September 2025

Belkin F9K1001V4 Bruksanvisning

7 September 2025
