Side 1/14
Art. 17-4578
Art. 17-569
1
© 2014-06-25 Biltema Nordic Services AB
17-4578, 17-569 manual.indd 2014-06-25, 15.36.38
Originalmanual
ReduceRingsventil
med två manometRaR
Reduksjonsventil
med to manometRe
Paineenalennusventtiili
kahdella PainemittaRilla
Reduktionsventil
med to manometRe
Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: +46-42 600 45 00.
Importør: Biltema Norge AS, Postboks 74, 3401 Lier. Tlf: +47-32 84 91 10.
Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: +358-207 609 609
Importør: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: +45 70 80 77 70
www.biltema.com
Art. 17-4578
Art. 17-569
2
© 2014-06-25 Biltema Nordic Services AB
innehållsFÖRteckning:
1. INTRODUKTION
2. TEKNISKA DATA
3. ANVÄNDNINGSOMRÅDE
4. ALLMÄNA SÄKERHETSFÖRESKRIFTER
5. ÖVERSIKTSBILD
6. ANVÄNDNING
7. FÖRVARING
8. UNDERHÅLL
1. intRoduktion
Denna manual innehåller viktig information
om maskinens användning och säkerhetsris-
ker m.m. Alla operatörer uppmanas att läsa
manualen före användning och vara särskilt
upprksamma på följande varningar:
VARNING! Risk för allvarlig olycka.
OBS! Risk för mindre personskada eller ma-
skinskada.
Vi reserverar oss för möjligheten att illustratio-
ner och beskrivningar av enstaka detaljer inte
alltid stämmer helt överens med maskinen.
Exempel på sådana detaljer kan vara färger på
kablar eller utformning och placering av knap-
par och reglage
Förvara manualen på en säker plats i anslut-
ning till maskinen och vid en eventuell försälj-
ning ska manualen följa med produkten.
2. tekniska data
Art nr: 17-4578 17-569
Gänga: W 24,32 RH W 21,80 RH
Gas: Argon (Ar) Koldioxid (CO
2
)
Gasblandning: Argonblandning, Mison
K-Klass: 1 1
ID Gaskod: N N
P1 Max inmatningstryck: 230 bar 230 bar
P2 Max utmatningstryck: 4 bar 4 bar
Flöde: < 1 m
3
/h < 1 m
3
/h
Manometrar: Ø 50 mm Ø 50 mm
Membran: Ø 38,5 mm Ø 38,5 mm
ReduceRingsventil
med två manometRaR
3. anvÄndningsomRåde
Reduceringsventilen
är tillverkad enligt ISO 2503.
är avsedd för skyddsgaser vid svetsning
har i uppgift att reducera och stabilisera
hos gasen genom att reglera trycket fn
värdet hos innehållet i gasbehållaren till det
värde som är nödvändigt för användning
har utformats för den typ av gas och tryck
som anges på märkningen
är inte avsedd för användning med andra
typer av gaser och tryck än vad som anges
i tekniska data
4. sÄkeRhetsFÖReskRiFteR
Felaktig användning av reduceringsventilen
kan ge upphov till allvarliga skador.
Reduceringsventilen måste behandlas som
ett precisionsinstrument. Den skall skyddas
mot slag och stötar, kontakt med damm,
olja och annan smuts.
Använd aldrig en skadad eller läckande
reduceringsventil. Vid eventuellt läckage,
stäng omedelbart gasbehållarens ventil (1)
och åtgärda orsaken.
Gas får enbart tappas från en gasbehållare
som är stående i vertikal position och som
är ordentligt förankrad så att den inte kan
välta.
Art. 17-4578
Art. 17-569
3
© 2014-06-25 Biltema Nordic Services AB
Av säkerhetsskäl så nns det en över-
trycksventil, den släpper ut gas i om-
givningen då gastrycket är för högt. Om
kerhetsventilen släpper ut gas, stäng
omedelbart gasbellarens (1) ventil och
använd inte reduceringsventilen om den är
defekt.
VARNING! Modifiera eller kalibrera ald-
rig säkerhetsventilen.

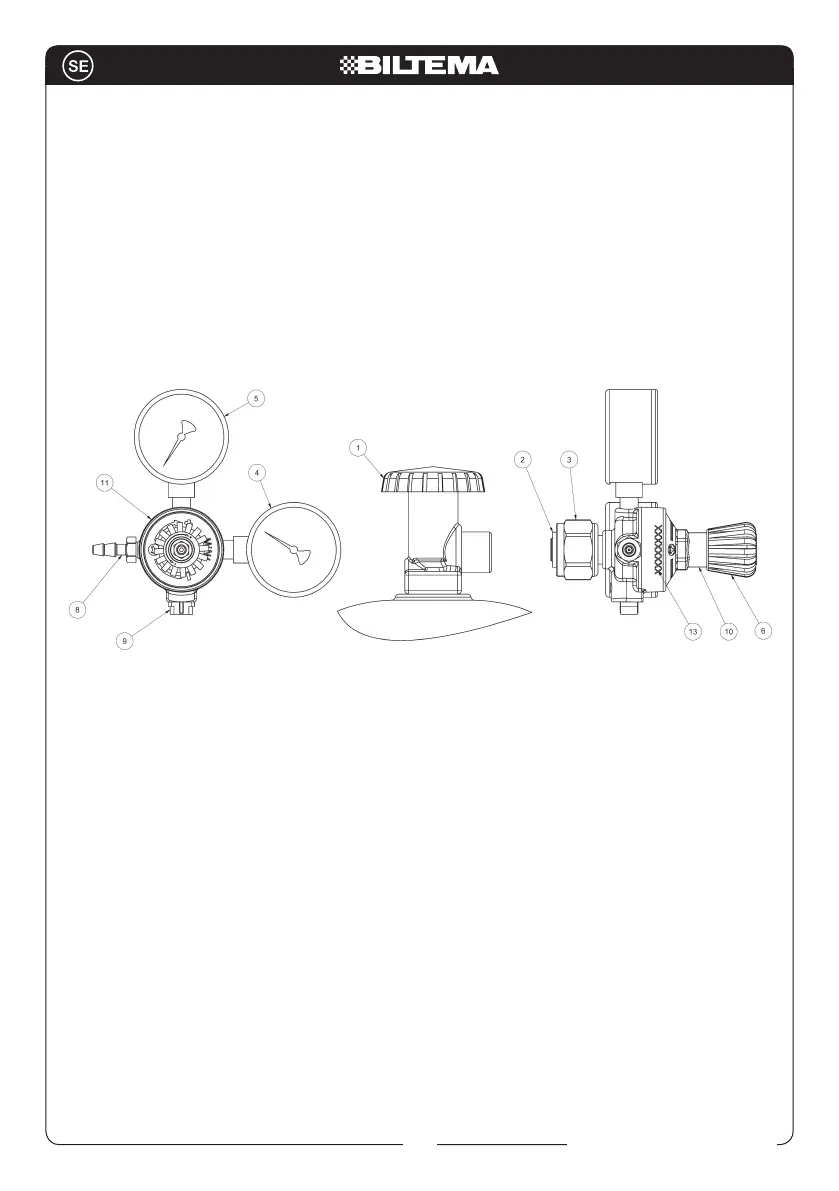

5. ÖVERSIKTSBILD
1. Gasbehållarens ventil
2. Tätning, inlopp
3. Anslutningsmutter, inlopp
4. Manometer, högtryck
5. Manometer, lågtryck
6. Ratt
8. Utlopp
9. Säkerhetsventil
1 0 . S k y d d
11. Stomme
13. Märkning
K – Klass reduceringsventil
ID – typ av gas – kod
P1 – Max inmatningstryck
Produktionsnummer
6. ANVÄNDNING
6.1 Anslutning av reduceringsventilen
a. Kontrollera att reduceringsventilen är
lämplig för typen av gas och gasbellarens
tryck.
b. Vrid ratten (6) motsols för att försäkra dig
om att ventilen är sngd.
c. Kontrollera att tätningen (2) inte är skadad
och byt den varje gång som gasbehållaren
byts ut.
d. Vänd gasbehållarens utbsventil mot väg-
gen, långt ifn eventuella värmekällor och
öppna därefter snabbt gasbehållarens ventil
(1) och stäng den igen. Detta för att blåsa
bort eventuella föroreningar.
VARNING! Då detta moment utrs, vara
noga med att inte stå i vägen eller ha
händerna i vägen för gasbehållarens
utblåsventil.
e. Skruva fast reduceringsventilen på gasbe-
hållarens ventil (1) och drag åt anslutnings-
muttern (3) ordentligt.
