Biltema 19-0020 Bruksanvisning

Les nedenfor 📖 manual på norsk for Biltema 19-0020 (8 sider) i kategorien Ikke kategorisert. Denne guiden var nyttig for 4 personer og ble vurdert med 4.5 stjerner i gjennomsnitt av 2 brukere

Side 1/8
Art. 19-0020
© 2015-12-04 Biltema Nordic Services AB
19-0020 Manual.indd 2015-12-4, 14.15.53
Original manual (SE)

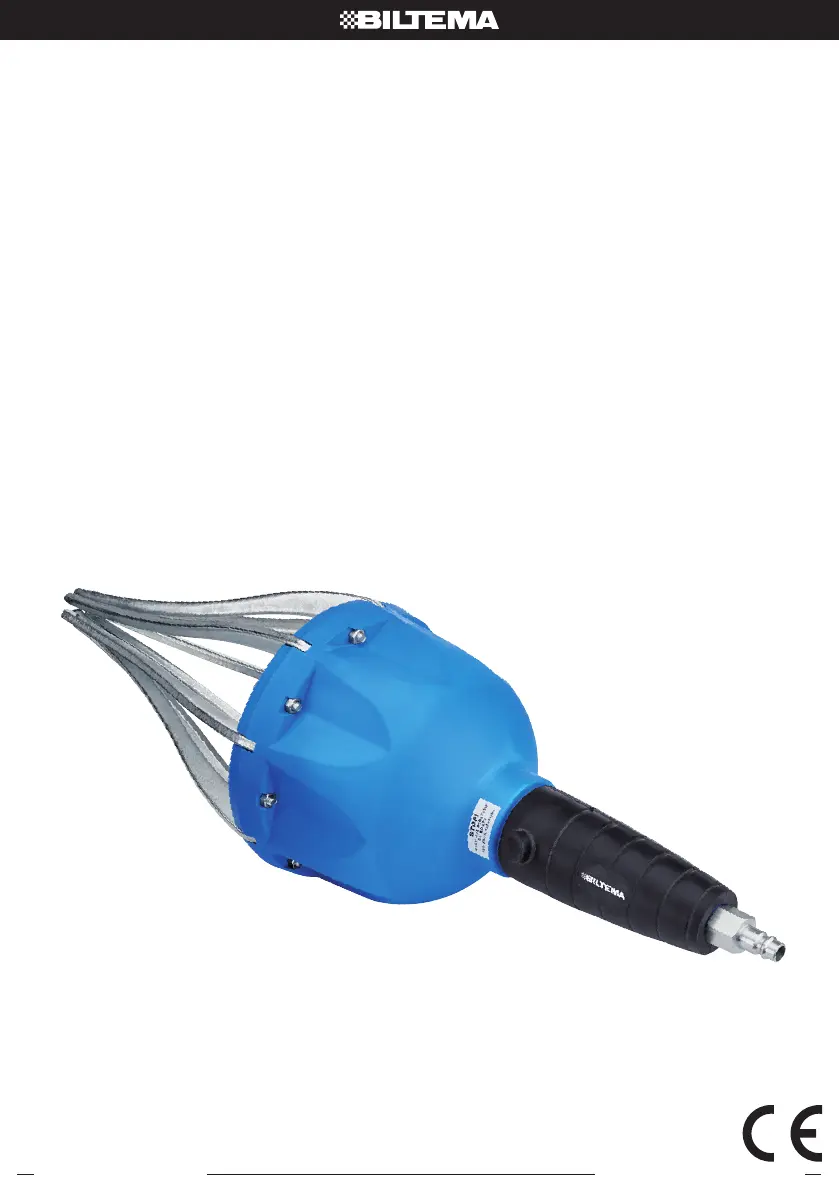

MONTERINGSVERKTYG FÖR
ELASTISK DRIVKNUTSDAMASK
MONTERINGSVERKTØY FOR
ELASTISK DRIVKNUTEMANSJETT
JOUSTAVIEN VETONIVELEN
SUOJAKUMIEN ASENNUSTYÖKALU
MONTERINGSVÆRKTØJ TIL
ELASTISK KARDANLEDSMANCHET
Tillverkat för Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg.
Art. 19-0020
2
© 2015-12-04 Biltema Nordic Services AB
Art. 19-0020
3
© 2015-12-04 Biltema Nordic Services AB
SE
ÅTGÄRDER FÖRE ANVÄNDNING
Kontrollera att verktyget är helt. Använd inte verktyget
om det  nns sprickor.
HANDHAVANDE
VARNING! Max tryck är 9 bar. Verktyget är försett
med ett sprängbleck som kan gå sönder vid för
högt tryck.
1. Anslut verktyget till tryckluftslangen.
Rekommenderat arbetstryck är 4 – 7 bar.
2. Placera damasken på metallarmarna och tryck
på ”+” för att öppna dem.
3. Placera verktyget på drivknuten och tryck på ”–”
för att snga metallarmarna. Tryck på damasken.
4. Ta bort verktyget.
5. Applicera drivknutsfett.
6. Fixera damasken med monteringsband.
UNDERHÅLL
VARNING! Ta bort tryckluften före underhåll.
Renr och inspektera verktyget för skador efter
varje användning. Kontrollera att skruvar är åtdragna.
FÖRVARING
Förvaras oåtkomligt för barn.
INTRODUKTION
Detta verktyg är endast avsett för montering av univer-
sella, töjbara drivknutsdamasker enligt instruktionerna
i denna manual. Andra användningsområden är inte
tillåtna.
s manualen före användning och spara den för
framtida behov.
Läs och följ instruktionerna och säkerhetsföreskrifterna
för maskiner som används ihop med verktyget.
TEKNISKA DATA
Max diameter: . . . . . . . . . . . . . . . . . . . . . . . . .115 mm
Lufttryck: . . . . . . . . . . . . . . . . . . . 4 – 7 bar (max 9 bar)
Anslutning: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ¼"
Vikt: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 kg
Ljudnivå: . . . . . . . . . . . . . . . . . . . . . . . . . . . < 70 dB (A)
SÄKERHETSFÖRESKRIFTER
Läs och följ säkerhetsföreskrifterna.
kerställ att fordonet sr stabilt på avsedd
pallbock eller lyft. Felaktig uppallning av fordon
kan kollapsa utan förvarning
kerställ att fordonet inte kan rulla iväg.
Se till att kläder, hår, smycken m.m. inte fastnar.
ll händerna borta från rörliga delar.
ll aldrig verktyget nära ansiktet ifall damasken
brister vid montering och far iväg.
Max arbetstryck är 9 bar.
Kontrollera att verktyget är helt före användning.
Använd inte verktyget om det  nns sprickor.
Endast personer med adekvat maskinkunskap får
använda verktyget.
MONTERINGSVERKTYG FÖR
ELASTISK DRIVKNUTSDAMASK
ORIGINAL MANUAL

Produkspesifikasjoner

Merke: Biltema
Kategori: Ikke kategorisert
Modell: 19-0020
