VERKTYGSSATS
kompakthjullager

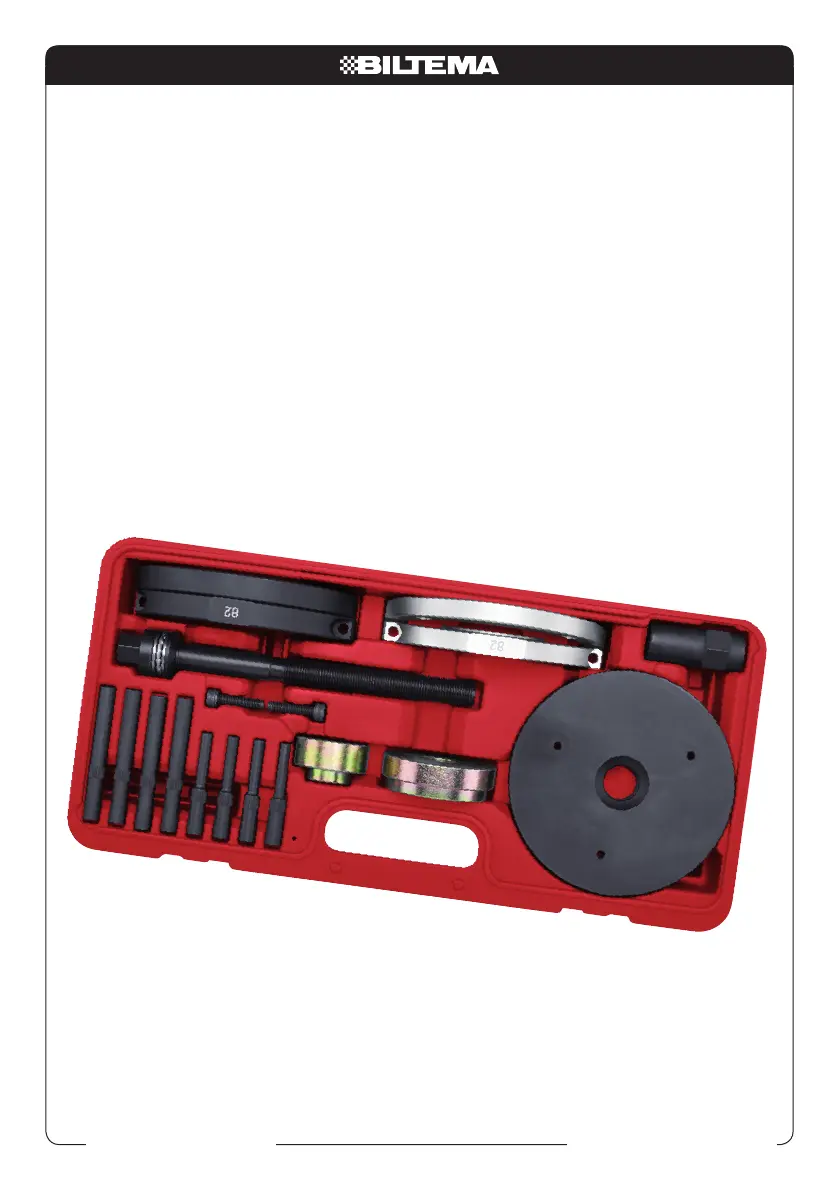

Produktens delar

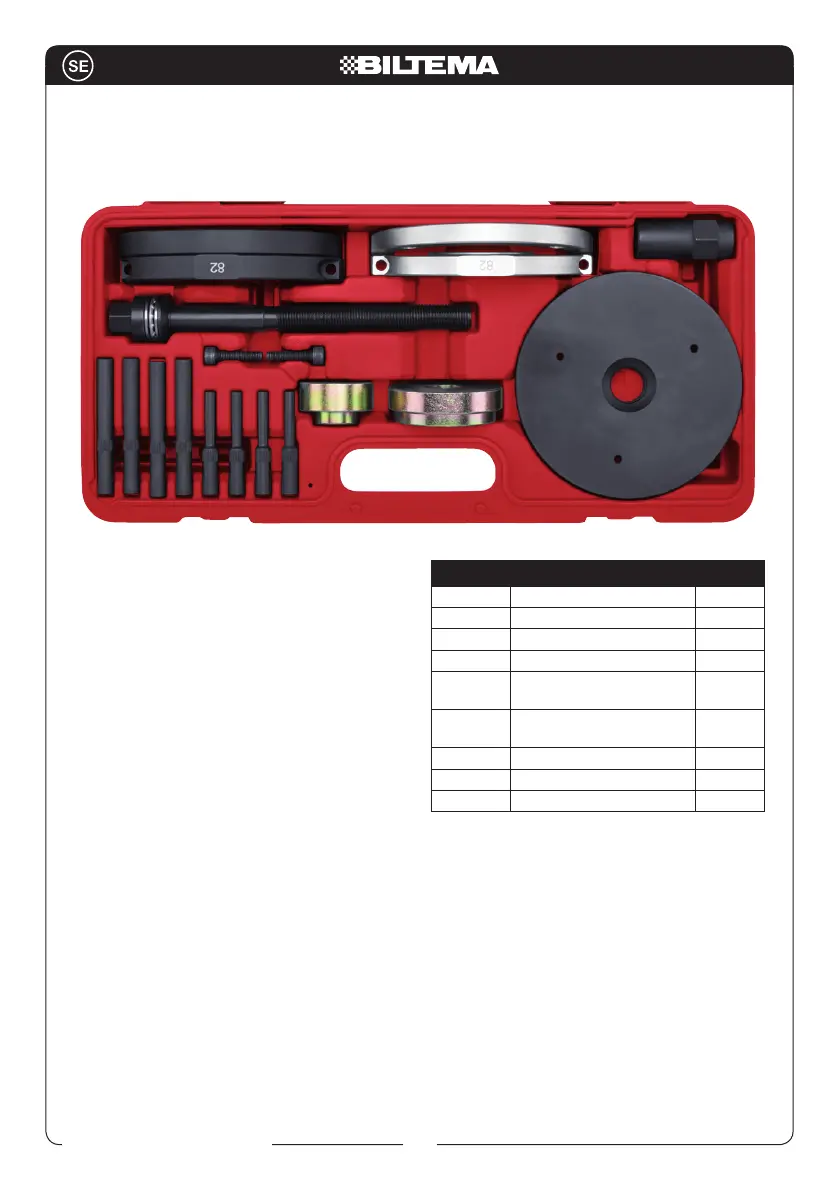

NUMMER NAMN ANTAL
1 Tryckplatta 1
2 Monteringsring 1
3 Demonteringsring 1
4 Axel 1
5
Centreringsverktyg,
montering
1
6
Centreringsverktyg,
demontering
1
7 Skruv M8 x 35 2
8 Tryckskruv 8
9 Axelmutter 1
Handhavande
Demontering med verkstadspress
Demontera hjulnavet från bilen.
Montera de fyra tryckskruvarna (8) i tryck-
plattan (1).
Placera demonteringsringens (3) två halvor
mellan hjullagret och hjulnavet.
Skruva samman halvorna med de t
skruvarna (7).
Placera de 4 tryckskruvarna (8) så att de
löper genom de gängade hålen i hjulnavet
och trycker mot demonteringsringen (3).
(Se bild nedan).
Allmän information
Varje person som använder verktyget måste
läsa denna manual och fullt ut förstå informa-
tionen häri innan produkten används.
Denna manual innehåller viktig information som
behövs för att kunna använda produkten på ett
kert och enkelt sätt.
Det är viktigt att alla råd och instruktioner i
manualen följs för att man ska kunna undvika
onödiga skador och risker.
Förvara alltid manualen i närheten av produk-
ten så att alla som använder produkten kan
läsa manualen så snart det behövs.
Produkten är framtagen för att användas
endast under vissa omständigheter. Inga
ändringar på produkten får utföras och den får
heller inte användas till arbeten som den inte är
avsedd för.
Tillverkaren kan inte hållas ansvarig för skador
som uppstår vid oriktigt hantering av verktyget
eller om instruktionerna i denna manual inte
följs.
Alla tillämpliga regler och lagar som omfattar de
arbeten som kan utföras med hjälp av produkten
måste följas.
Se alltid till att produkten är ren.
Säkerhetsutrustning måste alltid  nnas i närhe-
ten och bör kontrolleras med jämna mellanrum.
2
3
9
8
7
6
4
1
5
Art. 19-1624
3
© 2015-09-11 Biltema Nordic Services AB
Demontering med axel
Demontera hjulnavet från bilen.
Placera demonteringsringens två halvor (3)
mellan hjullagret och hjulnavet.
Skruva samman halvorna med de t
skruvarna (7).
Montera tryckskruvarna (8) på tryckplattan
(1).
Placera axeln (4) och tryckplattan (1) på
hjulnavet så att tryckskruvarna passerar
genom de gängade hålen i hjulnavet.
Tryckskruvarna ska nu trycka mot demon-
teringsringen. (Se bilden nedan).

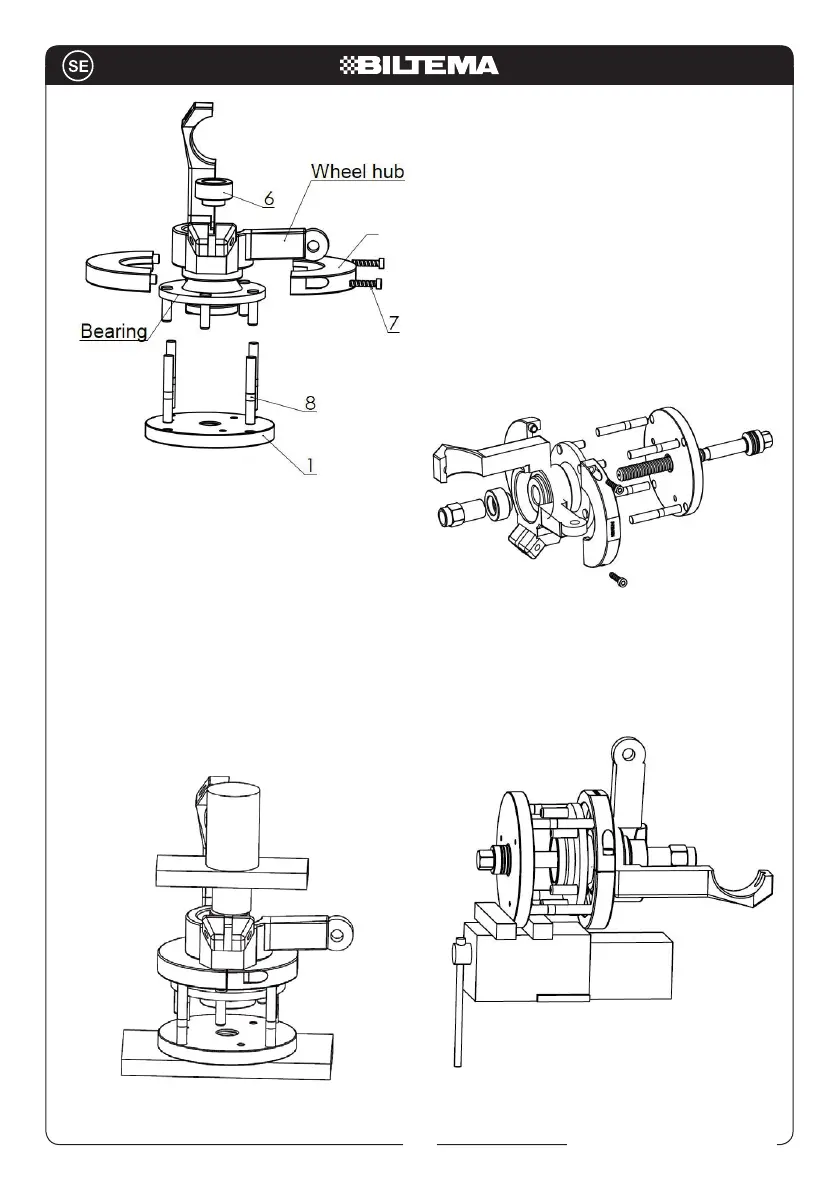

För centreringsverktyget (6) längs med
axeln och sätt det mot hjullagret.
Skruva på axelmuttern (9) på axeln.
Spänn fast hjulnavet i ett skruvstycke och
skruva på muttern med en fast nyckel tills
hjullagret lossnat helt. (Se bild).
[Wheel hub = Hjulnav
Bearing = Hjullager]
Lägg hjulnavet med de monterade
verktygsdelarna i verkstadspressen med
tryckplattan (1) neråt.
Placera centreringsverktyget för demon-
tering (6) så att det trycker mot hjullagret.
Placera hjunavet så att verkstadspressen
pressar på centreringsverktygets mitt.
Pressa mot hjullagret tills det helt lämnat
hjulnavet.
OBS: smörj alla gängade delar innan de
används.
3
