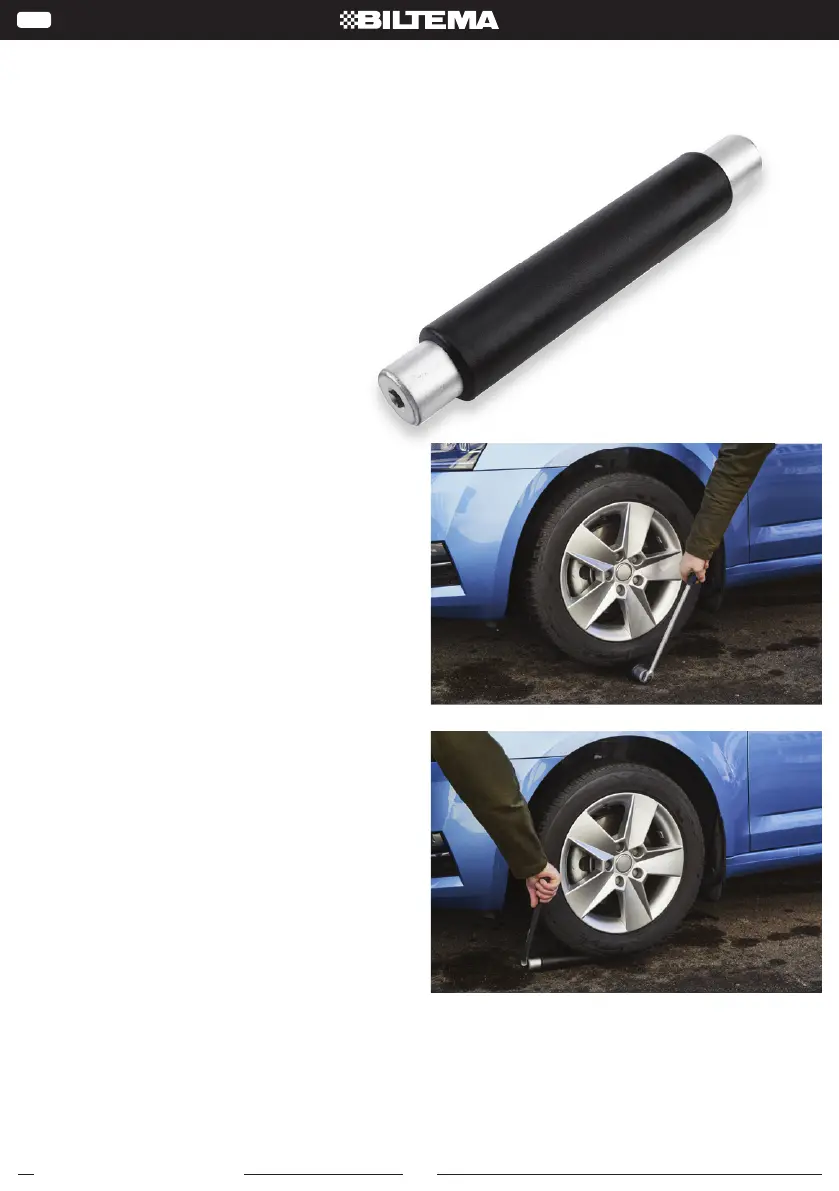

Art. 19-1649
1
© 2017-12-04 Biltema Nordic Services AB
SE
KONTROLLVERKTYG
för hjulupphängning
ANVÄNDNINGSOMRÅDE
Detta kontrollverktyg placeras under däcket för att
kontrollera glapp på hjulupphängningens olika delar,
till exempel bussningar, kulleder, spindelleder, styrle-
der, hjullager, stötmpare, topplagring och stabili-
seringsstag. Kontrollverktyget ska används ihop med
en pålitlig fordonslyft och ett ½" ledhandtag eller
motsvarande (medföljer ej).
TEKNISKA DATA
Max kapacitet: . . . . . . . . . . . . .3,5 ton
Fyrkantsfäste: . . . . . . . . . . . . . .½"
SÄKERHET
Läs bruksanvisningen och säkerhetsföreskrif-
terna före användning.
Använd verktyget enligt instruktionerna i denna
bruksanvisning.
Ha kontroll över verktyget och arbetsområdet.
ll barn och obehöriga bort från arbetsområdet.
Använd skyddsglasögon och lämpliga arbets-
kläder. Bär inga smycken eller kläder som kan
fastna.
Sträck dig inte. Upprätthåll en god balans genom
hela arbetet.
Överskrid inte max kapacitet på 3,5 ton.
Använd inte kontrollverktyget om det är defekt.
ANVÄNDNING
OBS! Hjulet ska vara bromsat.
1. Parkera bilen på en hård och plan yta.
2. Dra åt handbromsen och se till bromspedalen
hålls nedtryckt.
3. Lyft upp fordonet.
4. Montera ett ½" ledhandtag i kontrollverktyget.
5. Placera kontrollverktyget på golvet i 90° vinkel
mot däcket.
6. nk ner fordonet sakta så att däcket trycker lite mot
kontrollverktyget (kör inte fordonet på verktyget).
7. Rulla verktyget fram och tillbaka med ledhandta-
get och observera hur hjulupphängningens delar
svarar på rörelsen.
8. Gör om proceduren, men placera nu kontrollverk-
tyget längs med däcket.
UNDERHÅLL
Kontrollera verktyget regelbundet för skador. Verkty-
get får inte repareras. Är verktyget skadat ska det tas
ur bruk.
Original manual
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
för hjuluppngning
Detta kontrollverktyg placeras under däcket för att
kontrollera glapp hjuluppngningens olika delar,
till exempel bussningar, kulleder, spindelleder, styrle-
der, hjullager, stötmpare, topplagring och stabili-
seringsstag. Kontrollverktyget ska används ihop med
en pålitlig fordonslyft och ett ½" ledhandtag eller
Läs bruksanvisningen och säkerhetsföreskrif-
Art. 19-1649
2
© 2017-12-04 Biltema Nordic Services AB
NO
BRUKSOMRÅDE
Dette kontrollverktøyet plasseres under dekket for å
kontrollere slark i de ulike delene i hjulopphenget, for
eksempel fôringer, kuleledd, spindelledd, styreledd,
hjullager, støtdempere, topplager og stabilisatorstag.
Kontrollverktøyet må brukes sammen med en jekk og
et 1/2" leddhåndtak eller tilsvarende (medfølger ikke).
TEKNISKE DATA
Maks. kapasitet: . . . . . . . . . . . .3,5 tonn.
Firkantfeste: . . . . . . . . . . . . . . .½"
SIKKERHET
• Les bruksanvisningen og sikkerhetsforskriftene
før bruk.
• Bruk verkyet som beskrevet i denne bruksan-
visningen.
• Ha kontroll over verktøyet og arbeidsområdet.
• Barn og uvedkommende må ikke oppholde seg i
arbeidsområdet.
• Bruk vernebriller og egnede arbeidsklær. Ikke
bruk smykker eller klær som kan sette seg fast.
• Ikke strekk deg. Ha god balanse mens du arbei-
der.
Ikke overskrid makskapasiteten på 3,5 tonn.
Ikke bruk kontrollverkyet hvis det er defekt.
BRUK
OBS! Hjulet må være bremset.
1. Parker bilen på hardt og  att underlag.
2. Aktiver håndbrekket, og påse at bremsepedalen
holdes nedtrykt.
3. Jekk opp bilen.
4. Monter et 1/2" leddhåndtak i kontrollverkyet.
5. Plasser kontrollverkyet på gulvet med 90° vinkel
mot dekket.
6. Senk bilen sakte slik at dekket trykker litt mot
kontrollverktøyet (ikke kjør bilen på verkyet).
7. Rull verktøyet frem og tilbake ved hjelp av ledd-
håndtaket, og se hvordan delene i hjulopphenget
svarer på bevegelsen.
8. Gjenta prosedyren, men plasser nå kontrollverk-
tøyet langs dekket.
VEDLIKEHOLD
Kontroller verktøyet regelmessig for å avdekke
eventuelle skader. Verktøyet må ikke repareres. Hvis
verktøyet er skadet, må det ikke lenger brukes.
KONTROLLVERKTØY
for hjuloppheng
Art. 19-1649
3
© 2017-12-04 Biltema Nordic Services AB
FI
PYÖRÄNRIPUSTUKSEN
tarkastustyökalu
KÄYTTÖTARKOITUS
Tarkastustyökalu sijoitetaan renkaan alle pyöränri-
pustuksen eri osien, kuten holkkien, pallonivelten,
kuulanivelten, ohjausnivelten, pyöränlaakereiden, is-
kunvaimentimien, joustintukilaakereiden ja kallistuksen-
vaimennintankojen väljyyden tarkastamiseksi. Tarkas-
tustyökalua käytetään luotettavan ajoneuvonostimen ja
½":n nivelvarren tai vastaavan kanssa (ei silly).
TEKNISET TIEDOT
Maksimikuormitus: . . . . . . . . . .3,5 tonnia.
Nelikulmavääntiö: . . . . . . . . . . .½"
TURVALLISUUS
Lue käyttöohje ja turvallisuusmääräykset ennen
käyttöä.
Käytä työkalua tässä käyttöohjeessa kuvatulla
tavalla.
Pidä työkalu ja työalue hallinnassasi.
Pidä lapset ja muut sivulliset poissa työalueelta.
Käytä suojalaseja ja sopivia työvaatteita. Älä käy
koruja tai vaatteita, jotka voivat tarttua osiin.
Älä kurottele. Pidä tasapainosi hyvänä koko t-
vaiheen ajan.
Älä ylitä maksimikapasiteettia: 3,5 t.
Älä käytä tarkastustyökalua, jos se on vaurioitu-
nut.
KÄYTTÄMINEN
HUOM! Pyörän jarrun tulee olla kytkettynä.
1. Pysäköi auto kovalle ja tasaiselle pinnalle.
2. Kytke käsijarru ja aseta jarrupolkimelle paino.
3. Nosta ajoneuvo ylös.
4. Asenna tarkastustyökaluun ½":n nivelvarsi.
5. Sijoita tarkastustyökalu lattialle 90° kulmaan suh-
teessa renkaaseen.
6. Laske ajoneuvo hitaasti alas niin, että rengas
painautuu kevyesti tarkastustyökalun päälle (älä
aja ajoneuvoa työkalun päälle).
7. Rullaa työkalua edestakaisin nivelvarren avulla ja
tarkkaile, kuinka pyönripustuksen osat vastaavat
liikkeeseen.
8. Toista toimenpide, mutta sijoita tarkastustyökalu
tällä kertaa renkaan suuntaisesti.
KUNNOSSAPITO
Tarkasta työkalu säännöllisesti vaurioiden varalta.
Työkalua ei voi korjata. Jos työkalu vaurioituu, se on
poistettava käytöstä.
