Side 1/4
Art. 19-1651
1
© 2017-11-09 Biltema Nordic Services AB
SE
Med hjälp av skruvtvingen och styrhylsan blir utborr-
ningen rak och säker.
HANDHAVANDE
1. Vid behov, vrid på ratten för att komma åt km-
bulten.
2. Om klämbulten inte redan är bruten måste den
kapas genom spåren i styrspindeln för att skapa
plats åt M10 skruven och 6 mm styrhylsan som
fäster skruvtvingen.
3. st skruvtvingen över styrspindeln med M10
skruven och 6 mm styrhylsan. OBS! Se till att
både M10 skruven och tappen på 6 mm styrhylsan
r in i styrspindeln så att skruvtvingen skapar en
rak borrning. Se bild.
4. Montera 6 mm borret i borrmaskinen och för in
det genom 6 mm styrhylsan. Borra genom hela
klämbulten. OBS! Undvik överhettning. Applicera
rna lite skärolja och tryck inte för hårt när du
borrar.
5. Upprepa proceduren med 8,5 mm styrhylsan och
8,5 mm borret. OBS! 8,5 mm styrhylsan går inte in
i styrspindeln, den nuddar bara vid den.
6. Avlägsna skruvtvingen och knacka ut den ihåliga
klämbulten med körnaren och en hammare.
7. Ta bort eventuella rester genom att borra med
10 mm borret. Dra ut styrspindelns armar och ta
bort rost från styrspindeln och kulleder. Montera
en ny klämbult och applicera metallfri pasta, ej på
gängningen. Spänn.
Klart!
SPECIALVERKTYG FÖR KLÄMBULT
INTRODUKTION
s alla instruktionerna före användning och spara
denna bruksanvisning för framtida behov.
Användningsområde
Detta set används för att avlägsna trasiga klämbultar
på VAG-fordon som har en framvagnsupphäng-
ning med 4 länkarmar. Med hjälp av en skruvtving,
styrhylsor och borr blir det enkelt och säkert att borra
hål i kmbulten som därefter kan knackas ut med en
körnare. Rekommenderade tillbehör: Borrmaskin och
hammare. OBS! Läs fordonets handbok för ytterli-
gare instruktioner.
SÄKERHET
Utr arbetet i en säker arbetslokal med bra
belysning.
Använd skyddsglasögon.
FÖRPACKNINGENS INNEHÅLL
A. 10 mm borr
B. 6 mm borr
C. 8,5 mm borr
D. Skruvtving
E. 8,5 mm styrhylsa
F. 6 mm styrhylsa
med tapp som går
in i styrspindeln
G. 10 mm körnare
H. M10 skruv
BILDER
Klämbulten kapas vid behov i bägge ändar för att
skapa plats åt en M10 skruv och en 6 mm styrhylsa
som håller skruvtvingen på plats.
A
C
B
E F
G
D
H
Original manual
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 19-1651
2
© 2017-11-09 Biltema Nordic Services AB
NO
Ved hjelp av skrutvingen og styrehylsen blir utborin-
gen rett og trygg.
BRUK
1. Ved behov må du vri på rattet for å komme til
klembolten.
2. Hvis klembolten ikke allerede er ødelagt, må den
kappes gjennom sporene i spindelen for å gi rom
for M10-skruen og 6 mm styrehylsen som fester
skrutvingen.
3. Fest skrutvingen over spindelen med M10-skruen
og 6 mm styrehylse. OBS! Påse at både M10-
skruen og tappen på 6 mm styrehylsen går inn i
spindelen slik at skrutvingen gir rett boring. Se
bilde.
4. Monter boret på 6 mm i drillen og før det inn
gjennom 6 mm styrehylsen. Bor gjennom hele
klembolten. OBS! Unngå overoppheting. Bruk
gjerne litt skjæreolje, og ikke press for hardt mens
du borer.
5. Gjenta prosedyren med 8,5 mm styrehylsen og
8,5 mm bor. OBS! 8,5 mm styrehylse går ikke inn i
spindelen, den ligger bare an mot den.
6. Fjern skrutvingen og slå ut klembolten ved hjelp
av doren og en hammer.
7. Fjern eventuelle rester ved å bore med 10 mm bor.
Trekk ut spindelens armer, og fjern rust fra spindel
og kuleledd. Monter en ny klembolt, og påfør
metallfri pasta, men ikke på gjengene. Stram til.
Ferdig!
SPESIALVERKY FOR KLEMBOLT
INTRODUKSJON
Les alltid bruksanvisningen før bruk, og ta vare på
den for fremtidig bruk.
BRUKSOMRÅDE
Dette settet brukes til å fjerne ødelagte klembolter på
VAG-biler med forhjulsoppheng med 4 lenkearmer.
Ved hjelp av en skrutvinge, styrehylser og drill blir det
enkelt og trygt å bore hull i klembolten, som deretter
kan knekkes ut med en dor. Anbefalt tilber: Drill og
hammer.
OBS! Les bilens håndbok for ytterligere informasjon.
SIKKERHET
Arbeidet må utres i et trygt lokale med god
belysning.
Bruk vernebriller.
PAKKEN INNEHOLDER
A. 10 mm bor
B. 6 mm bor
C. 8,5 mm bor
D. Skrutvinge
E. 8,5 mm styrehylse
F. 6 mm styrehylse
med tapp som går
inn i spindelen
G. 10 mm dor
H. M10 skrue

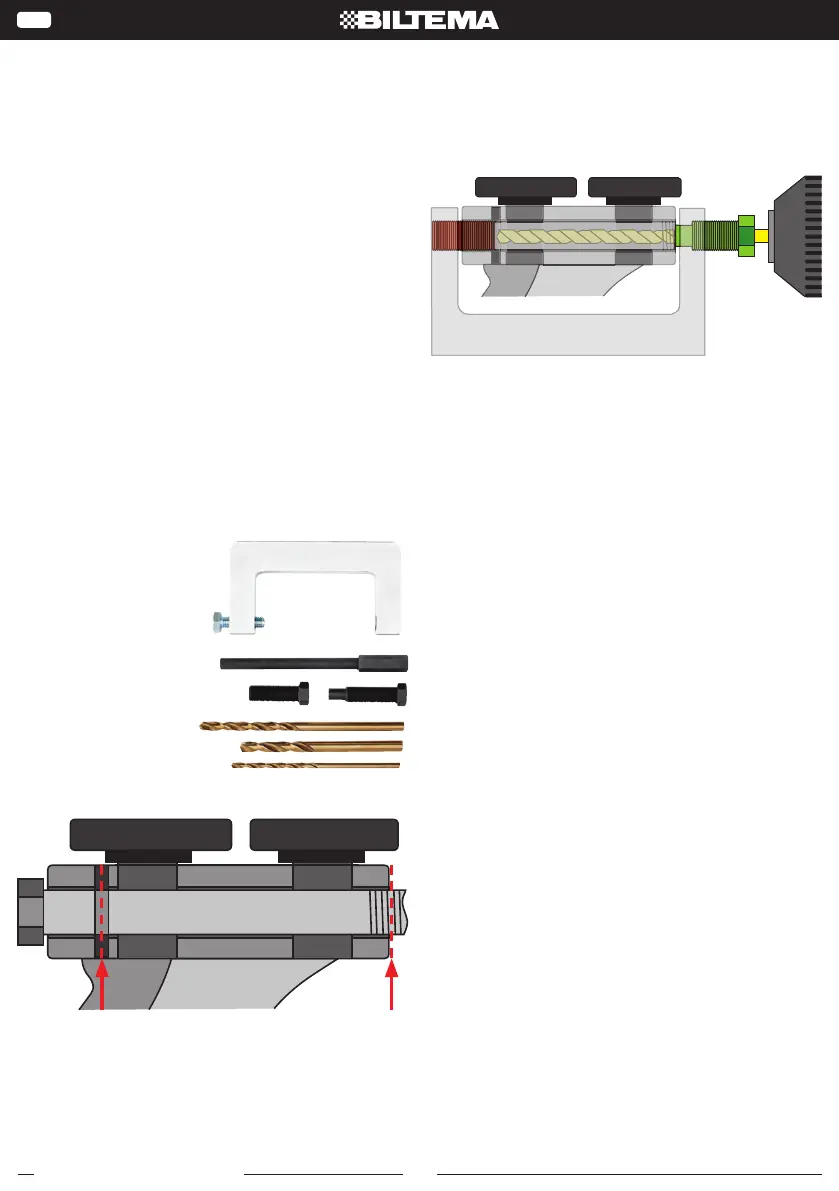

BILDER
Klembolten kappes ved behov i begge ender for å
gi rom for en M10-skrue og en 6 mm styrehylse som
holder skrutvingen på plass.
A
C
B
E F
G
D
H
Art. 19-1651
3
© 2017-11-09 Biltema Nordic Services AB
FI
Ruuvipuristimen ja ohjaushylsyn avulla poraaminen
onnistuu suoraan ja varmasti.
KÄYTTÖ
1. Kierrä säädintä tarvittaessa, jotta pääset käsiksi
kiristyspulttiin.
2. Jos kiristyspultti ei ole jo rikki, se tulee leikata
ohjauskaran uran kautta, jotta siihen saadaan
paikat M10-ruuville ja 6 mm:n ohjaushylsylle, jotka
kiinnittävät ruuvipuristimen.
3. Kiinnitä ruuvipuristin ohjauskaraan M10-ruuvilla ja
6 mm:n ohjaushylsyllä. HUOM! Varmista, että sekä
M10-ruuvi ja 6 mm:n ohjaushylsyn tappi menevät
ohjauskaran sisään niin, että ruuvipuristin tekee
porauksesta suoran. Katso kuva.
4. Kiinnitä 6 mm:n poranterä porakoneeseen ja vie
se 6 mm:n ohjaushylsyn läpi. Poraa koko kiristys-
pultin läpi. HUOM! Vältä ylikuumenemista. Käytä
hieman leikkuuöljyä äläkä paina liian kovaa pora-
tessasi.
5. Toista poraus 8,5 mm:n ohjaushylsyllä ja 8,5 mm:n
poranterällä. HUOM! 8,5 mm:n ohjaushylsy ei
mene ohjauskaran sisään, se vain hipaisee sitä.
6. Irrota ruuvipuristin ja kopauta ontto kiristyspultti
irti pistepuikolla ja vasaralla.
7. Poista mahdolliset jäämät poraamalla 10 mm:n
poranterällä. Vedä ohjauskaran varret ulos ja pois-
ta ruoste ohjauskarasta ja kuulanivelistä. Asenna
uusi kiristyspultti ja käytä metallitonta tahnaa, älä
laita kierteeseen. Kiristä.
Valmis!
ERIKOISTYÖKALU KIRISTYSPULTEILLE
JOHDANTO
Lue kaikki ohjeet ennen tuotteen käyttöä ja säily
mä käyttöohje tulevaa käyttöä varten.
KÄYTTÖTARKOITUS
Käytetään rikkinäisten kiristyspulttien irrottamiseen
VAG-ajoneuvoista, joissa on etuakseliripustus ja neljä
nivelvipua. Ruuvipuristimen, ohjaushylsyn ja poran
avulla reiän poraaminen kiristyspulttiin on helppoa ja
turvallista, jonka jälkeen se voidaan irrottaa pistepui-
kolla. Suositellut tarvikkeet: Porakone ja vasara.
HUOM! Katso lisäohjeita ajoneuvon ohjekirjasta.
TURVALLISUUS
Tee työ turvallisessa paikassa, jossa on hy
valaistus.
Käytä suojalaseja.
PAKKAUKSEN SISÄL
A. 10 mm:n porante
B. 6 mm:n poranterä
C. 8,5 mm:n porante
D. Ruuvipuristin
E. 8,5 mm:n ohjaus-
hylsy
F. 6 mm:n ohjaushylsy,
jossa on ohjauskaraan
sopiva tappi
G. 10 mm:n piste-
puikko
H. M10-ruuvi

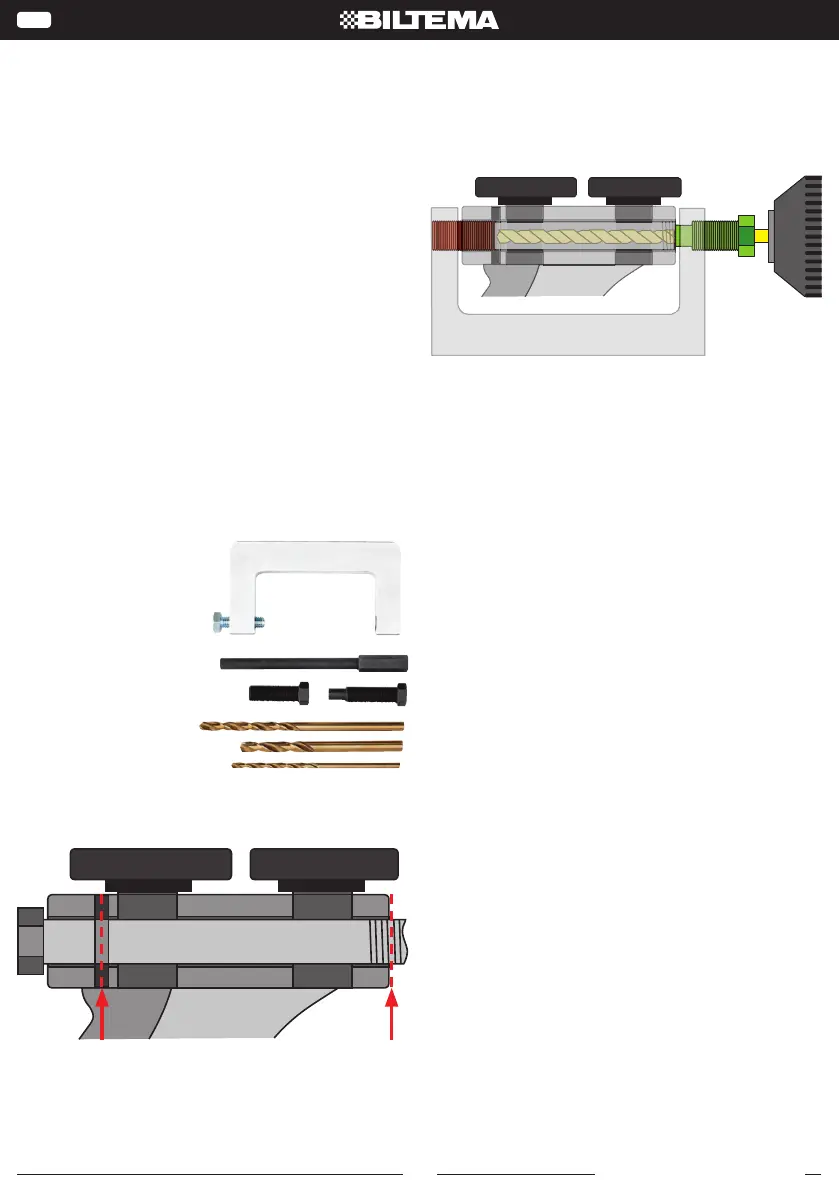

KUVAT
Kiristyspultti leikataan tarvittaessa molemmista
päistä, jotta siihen saadaan paikat M10-ruuville ja 6
mm:n ohjaushylsylle, jotka pitävät ruuvipuristimen
paikallaan.
A
C
B
E F
G
D
H
