Art. 19-3743
1
© 2017-11-13 Biltema Nordic Services AB
SE
LACKBOCK
4. TEKNISKA DATA
Max belastning: . . . . . . . . . . . .200 kg
Justerbar höjd: . . . . . . . . . . . . .830 mm – 1010 mm
Rördiameter: . . . . . . . . . . . . . . .28 mm
Dimensioner: . . . . . . . . . . . . . . .1050 x 370 x 1120 mm
5. PRODUKTENS DELAR
Kontrollera att alla delar medföljer och att de är i gott
skick för montering.
Nr Del Antal
1 Vaddering 2
2 Gummifot 4
3 Kedja med ögleskruv 2
4 Ögleskruv 2
5 Sexkantsmutter M8 8
6 Ben 4
7 Ram 2
8 Skruv M8 2
9 Bricka 26 mm 2
10 Låsmutter M8 2
11 Bricka 16 mm 12
6. MONTERING/INSTALLATION
1. Montera benen (6) på ramen (7).
2. Skruva fast sexkantsmuttern (5) nästan hela vägen
på kedjans ögleskruv (3). Montera en bricka (11)
och tryck in ögleskruven (3) genom hålen på be-
nen (6) och ramen (7). Fäst med en bricka (11) och
en sexkantsmutter (5). Dra åt.
3. Repetera proceduren för den andra sidan.
4. Sll upp stativets bägge delar så att öglekrokarna
är på motsatta sidor, riktade inåt. Fäst kedjorna på
ögleskruvarna. Sätt ihop benen (6) med skruv (8),
bricka (11) och bricka (9). Montera en tredje bricka
och låsmutter (10) på skruven. Repetera procedu-
ren för den andra sidan.
5. Dra åt alla skruvar, men inte för hårt så att rören
brister.
7. AVFALLSHANTERING
Produkten sopsorteras.
1. INTRODUKTION
Denna bruksanvisning och dess säkerhetsföreskrifter
ska läsas innan produkten tas i bruk. Spara bruks-
anvisningen på en säker plats och låt den medfölja
produkten vid en eventuell försäljning. Med reserva-
tion för att bilder och beskrivningar inte är identiska
med produkten.
2. ANVÄNDNINGSOMRÅDE
Lackbock för målning och bearbetning av delar som
väger mindre än 200 kg.
3. SÄKERHET
Läs bruksanvisningen före användning.
r arbetskläder och lämplig skyddsutrustning
såsom skyddsglasögon vid sprutmålning och
lackering.
ll arbetsomdet rent och fritt från oberiga.
Överbelasta inte produkten.
Se till att lackbocken står stabilt på ett plant och
fast underlag.
Placera alltid föremålet med tyngdpunkten cen-
trerad.
Part No: EGPS200
3

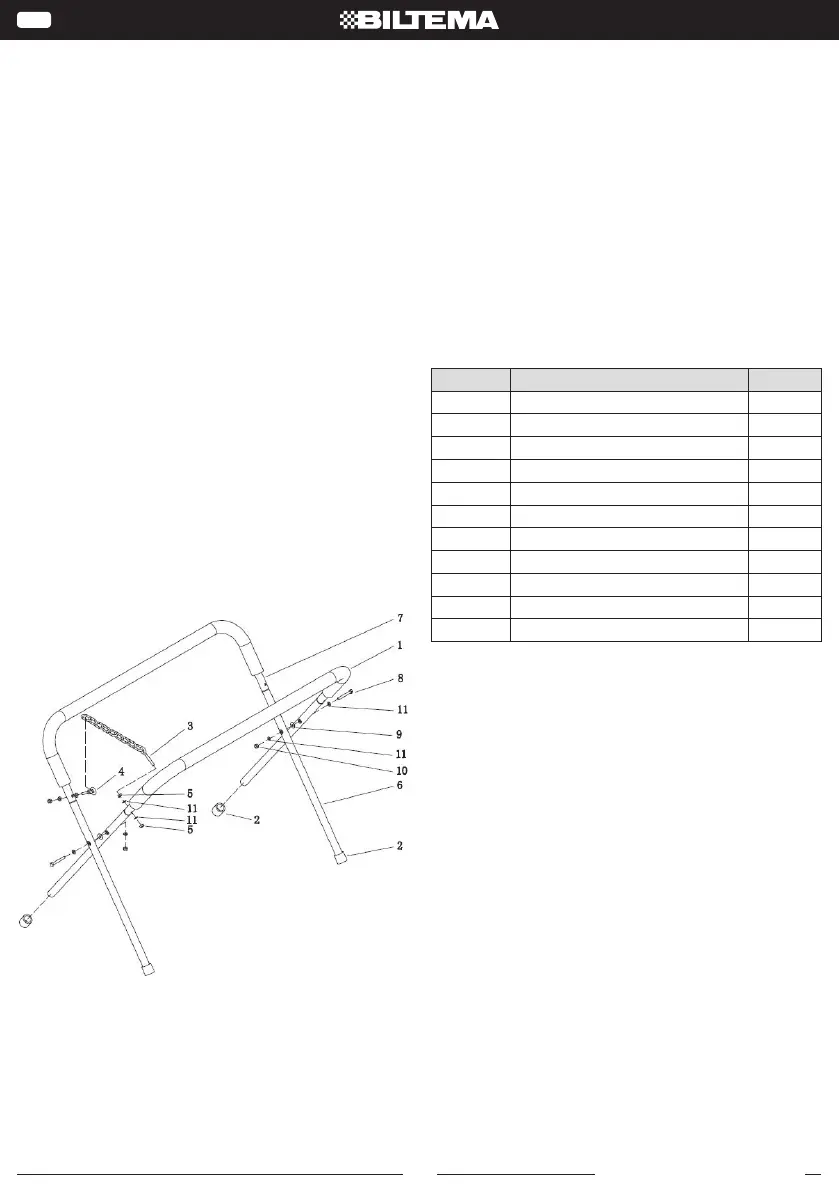

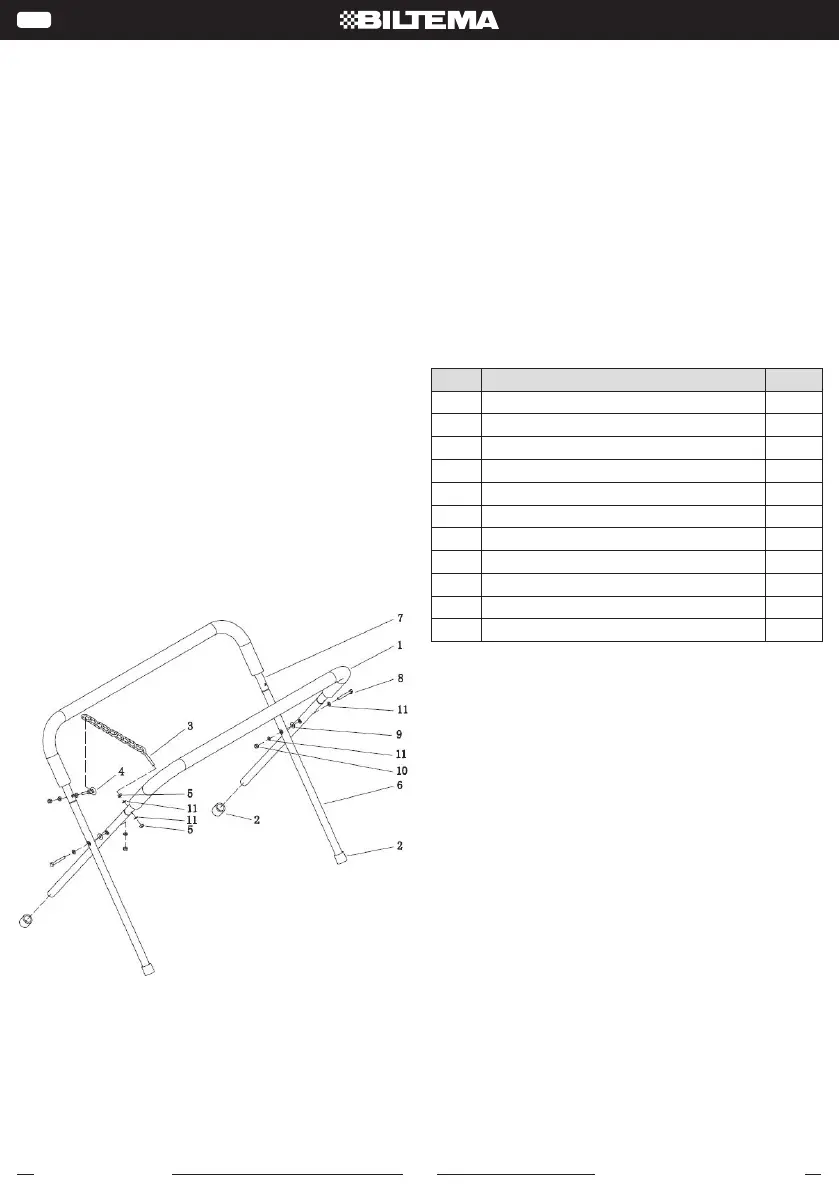

DIAGRAM AND PARTS LIST
Part
Description
Qty.
1
Foam Pad
2
2
Rubber Cover
4
3
Chain with Eye Bolt
2
4
Eye Hook
2
5
Hex Nut M8
8
6
Leg Tube
4
7
Frame Top Tube
2
8
Bolt M8 x 65mm
2
9
Washer Ø8 x 26mm
2
10
M8 Lock Nut
2
11
Washer Ø8 x 16mm
12
Original manual
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 19-3743
2
© 2017-11-13 Biltema Nordic Services AB
NO
LAKKSTATIV
4. TEKNISKE DATA
Maks. belastning: 200 kg
Justerbar høyde: 830–1010 mm
Rørdiameter: 28 mm
Dimensjoner: 1050 x 370 x 1120 mm
5. PRODUKTETS DELER
Før montering må du kontrollere at alle deler medføl-
ger og at de er hele.
Nr. Del Antall
1 Polstring 2
2 Gummifot 4
3 Kjetting med øyeskrue 2
4 Øyeskrue 2
5 Sekskantmutter M8 8
6 Ben 4
7 Ramme 2
8 Skrue M8 2
9 Skive 26 mm 2
10 Låsemutter M8 2
11 Skive 16 mm 12
6. MONTERING/INSTALLASJON
1. Monter beina (6) på rammen (7).
2. Skru sekskantmutteren (5) nesten helt inn på
kjettingens øyeskrue (3). Monter en skive (11), og
press øyeskruen (3) gjennom hullet i beina (6) og
rammen (7). Fest med en skive (11) og en seks-
kantmutter (5). Stram til.
3. Gjenta prosedyren for den andre siden.
4. Sett opp de to delene av stativet slik at øyekro-
kene er på motsatte sider, rettet innover. Fest
kjettingene på øyeskruene. Monter beina (6) med
skrue (8), skive (11) og skive (9). Monter en tredje
skive og låsemutter (10) på skruen. Gjenta prose-
dyren for den andre siden.
5. Stram til alle skruene, men ikke så hardt at rørene
blir ødelagt.
7. AVFALLSHÅNDTERING
Produktet sorteres som søppel.
1. INTRODUKSJON
Denne bruksanvisningen og sikkerhetsforskriftene
i den må leses før produktet tas i bruk. Oppbevar
bruksanvisningen på et trygt sted, og lever den sam-
men med produktet ved eventuelt videresalg. Med
forbehold om at bilder og beskrivelser kan avvike fra
produktet.
2. BRUKSOMRÅDE
Lakkstativ for lakkering og bearbeiding av deler som
veier mindre enn 200 kg.
3. SIKKERHET
Les bruksanvisningen før bruk.
Bruk arbeidsklær og egnet verneutstyr som ver-
nebriller når du maler og lakkerer.
Hold arbeidsområdet rent og fritt for uvedkom-
mende.
Produktet må ikke overbelastes.
Påse at lakkstativet står på fl att og fast underlag.
Gjenstanden må alltid plasseres med tyngde-
punktet sentrert.
Part No: EGPS200
3
DIAGRAM AND PARTS LIST
Part
Description
Qty.
1
Foam Pad
2
2
Rubber Cover
4
3
Chain with Eye Bolt
2
4
Eye Hook
2
5
Hex Nut M8
8
6
Leg Tube
4
7
Frame Top Tube
2
8
Bolt M8 x 65mm
2
9
Washer Ø8 x 26mm
2
10
M8 Lock Nut
2
11
Washer Ø8 x 16mm
12
Art. 19-3743
3
© 2017-11-13 Biltema Nordic Services AB
FI
MAALAUSTELINE
4. TEKNISET TIEDOT
Enimmäiskuormitus: . . . . . . . . .200 kg
Korkeudensäätö: . . . . . . . . . . . .830–1010 mm
Putken läpimitta: . . . . . . . . . . . .28 mm
Mitat: . . . . . . . . . . . . . . . . . . . . .1050 x 370 x 1120 mm
5. TUOTTEEN OSAT
Tarkista, että kaikki osat ovat mukana ja ehjiä asen-
nusta varten.
Nro Osa Määrä
1 Pehmuste 2
2 Kumisuojus 4
3 Ketju ja silmukkaruuvi 2
4 Silmukkaruuvi 2
5 Kuusiomutteri M8 8
6 Jalka 4
7 Runko 2
8 Ruuvi M8 2
9 Aluslevy 26 mm 2
10 Lukkomutteri M8 2
11 Aluslevy 16 mm 12
6. KOKOAMINEN/ASENNUS
1. Kiinnitä jalat (6) runkoon (7).
2. Kiinnitä kuusiomutteri (5) ruuvaamalla se lähes
kokonaan ketjun silmukkaruuviin (3). Laita aluslevy
(11) paikalleen ja paina silmukkaruuvi (3) jalan (6)
ja rungon (7) reiän läpi. Kiinnitä aluslevy (11) ja
kuusiomutteri (5). Kiristä.
3. Tee samat vaiheet toiselle puolelle.
4. Aseta rungon takaosat niin, että silmukkaruuvit
ovat vastakkaisilla puolilla sisäänpäin suunnat-
tuina. Kiinnitä ketjut silmukkaruuveihin. Kiinnitä
jalat (6) ruuveilla (8), aluslevyllä (11) ja aluslevyllä
(9). Kiinnitä kolmas aluslevy ja lukkomutteri (10)
ruuviin. Tee samat vaiheet toiselle puolelle.
5. Kiristä kaikki ruuvit, mutta älä kiristä niin tiukalle,
että putket murtuvat.
7.VITTÄMINEN
Tuote lajitellaan jätteisiin.
1. JOHDANTO
Tämä käyttöohje ja sen sisältämät turvallisuusohjeet
tulee lukea ennen tuotteen käyttöönottoa. Käyttöohje
tulee säilyttää varmassa paikassa ja antaa uudelle
omistajalle, jos tuote myydään. Kuvat ja kuvaukset
eivät välttämättä vastaa tuotetta kaikilta osin.
2. KÄYTTÖTARKOITUS
Maalausteline alle 200 kg painavien osien maalaami-
seen ja käsittelyyn.
3. TURVALLISUUS
Lue käyttöohje ennen tuotteen käyttöä.
Käytä ruiskumaalauksessa ja maalauksessa
työvaatteita ja soveltuvia suojavarusteita, kuten
suojalaseja.
Pidä työskentelyalue puhtaana ja estä ulkopuolis-
ten pääsy alueelle.
Älä ylikuormita tuotetta.
• Varmista, että maalausteline on tukevasti tasai-
sella ja kiinteällä alustalla.
• Sijoita esineet aina niin, että painopiste on kes-
kel.
Part No: EGPS200
3
DIAGRAM AND PARTS LIST
Part
Description
Qty.
1
Foam Pad
2
2
Rubber Cover
4
3
Chain with Eye Bolt
2
4
Eye Hook
2
5
Hex Nut M8
8
6
Leg Tube
4
7
Frame Top Tube
2
8
Bolt M8 x 65mm
2
9
Washer Ø8 x 26mm
2
10
M8 Lock Nut
2
11
Washer Ø8 x 16mm
12
