ANKARMASSA VINTER
ANKERMASSE VINTER
KIINNITYSMASSA TALVI
FORANKRINGSMASSE VINTER
Tillverkat för Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 20-5325
© 2016-05-11 Biltema Nordic Services AB
2
ANKARMASSA VINTER
3. Fyll hålet med 2/3 ankarmassa.
4. Kontrollera att fästdetaljen är ren och skruva
fast den till botten av hålet. Låt härda innan
belastning. Beakta härdningstiderna.
Förvaring
Förvara produkten på en ventilerad plats utan
direkt solljus i en temperatur mellan +5°C och
+25°C.
Hylltid
I oöppnad förpackning kan produkten förvaras
12 månader från tillverkningsdatum.
ÅTGÅNGSTABELL
Dimension Borrdjup [mm] Antal hål
M8 80 96
M10 90 63
M12 110 23
M16 125 15
M20 170 9
M24 210 5
BESKRIVNING
För vinterbruk. Kraftfull kemisk infästning med
g lastförmåga. För montage av armeringsjärn,
ngstång och dyl. i betong, i temperaturer ner
till och med -18°C.
ANVÄNDNINGSOMRÅDE
Stark säker infästning av armeringsjärn,
ngstång och dyl. i betong, i temperaturer
ner till och med -18°C.
Montering av balkonger, räcken, grindar,
konsoler, antenner, balustrader, m.m.
EGENSKAPER
Stark och säker infästning. Tål höga drag-
och tvärlaster.
Snabbhärdande
g kemisk resistens; lämplig i korrosiva och/
eller fuktiga miljöer.
Kan användas vid litet kantavstånd samt vid
litet inbördes avstånd mellan förankrings-
punkterna.
Styrenfri produkt. Nästintill luktfri.
Kan användas i fuktiga eller vattenfyllda hål.

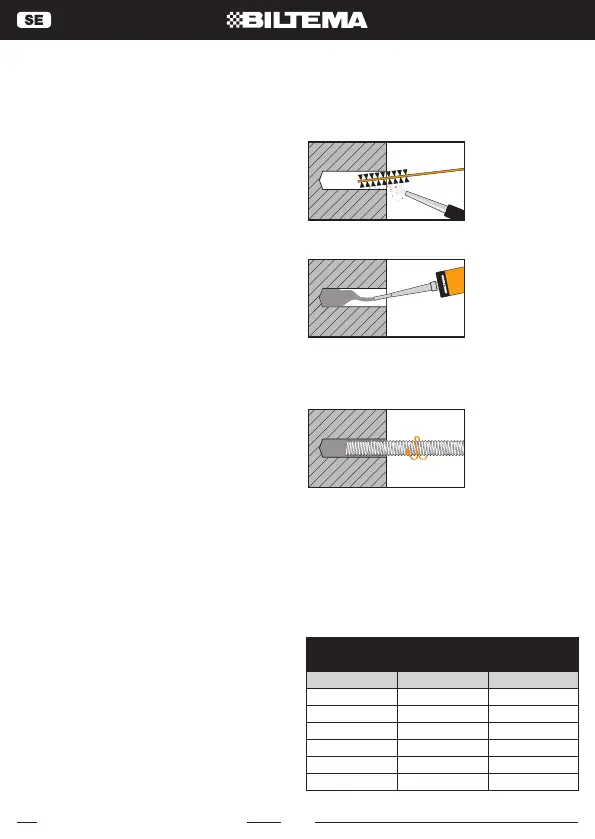

ANVÄNDNING
Förbered patronen
1. Skruva av locket till patronen och skruva fast
blandarmunstycket.
2. Montera patronen i en kittpistol.
3. re användning ska en sträng på ca 10cm
sprutas ut från patronen och kasseras (mot-
svarar 2 tryck).
Monteringsanvisning i massiva material
1. Borra ett hål som är anpassat till fästdetaljen.
Använd tabellerna i Tekniska Data för korrekt
borrdjup och diameter.
2. Rengör hålet noga med borste och tryckluft.
Använd inte vatten för rengöring, då detta
förlänger härdningstiden.
Art. 20-5325
© 2016-05-11 Biltema Nordic Services AB
3
TEKNISK DATA
För fullständig teknisk information hänvisas till vårt godkännandedokument och vår prestandadekla-
ration.
HÄRDNINGSTIDER
Materialtemperatur Öppen brukstid Härdning (torr betong) Härdning (våt betong)
-18°C 1 h 30 min 9h 18h
-10°C 40min 2h 30min 5h
-5°C 25min 1h 15min 2h 30min
0°C 15min 45min 1h 30min
+15°C 5min 15min 30min
PRAKTISK LASTFÖRMÅGA INKL. säkerhetsfaktor
Y
2
=1,4, enligt gällande ETAG. Sprickfri betong C20/25.
Stålkvalitet 5.8. Värdena gäller vid angiven förankring/borrdjup och utan kantinflytande. För beräkning med andra
betongkvaliteter, kantavstånd och stålkvaliteter, använd informationen i vår prestandadeklaration.
Dimension M8 M10 M12 M16 M20 M24 M30
Borrhål Ø (d) [mm] 10 12 14 18 24 28 35
Borrdjup (h
ef
) [mm] 80 90 110 125 170 210 280
Draglast (N
rec
) [kN] 9,1 14,4 17,1 24,7 38,1 48,6 66,5
Tvärlast (V
rec
) [kN] 5,1 8,6 12,0 22,3 34,9 50,3 81,4
Karakteristiskt kantavstånd
(C
cr,N
) [mm]
80 100 120 160 200 240 280
Karakteristiskt inbördes avstånd
(S
cr,N
) [mm]
160 200 240 320 400 480 560
Minsta kantavstånd och inbördes
avstånd (C
min
, S
min
) [mm]
40 50 60 80 100 120 150
Minsta betongtjocklek [mm] 110 120 140 161 218 266 350
Åtdragningsmoment (T
inst
) [Nm] 10 20 40 80 120 160 200
REKOMMENDATIONSTABELL GÄNGSTÅNG
Dimension M8 M10 M12 M16 M20 M24 M30
Borrhål Ø [mm] 10 12 14 18 24 28 35
Borrdjup, min [mm] 60 60 70 80 90 100 120
Borrdjup, max [mm] 160 200 240 320 400 480 600
Max. vridmoment [Nm] 10 20 40 80 120 160 200
REKOMMENDATIONSTABELL ARMERINGSJÄRN
Diameter Ø [mm] 8 10 12 14 16
Borrhål Ø [mm] 10 12 14 16 18
Borrdjup, min [mm] 60 60 70 80 80
Borrdjup, max [mm] 160 200 240 280 320
