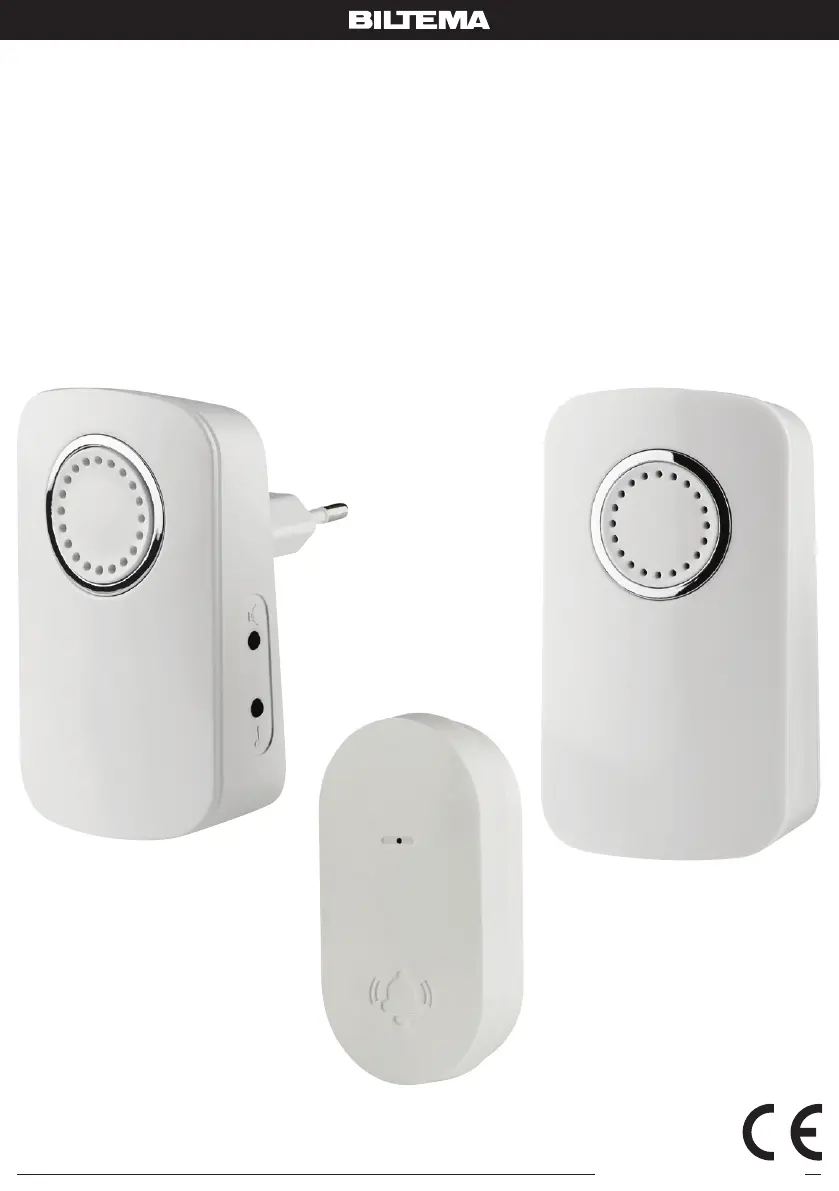

Side 1/16
© 2024-11-04 Biltema Nordic Services AB
Art. 21-9505, 21-9506, 21-9507
TRÅDLÖS DÖRRKLOCKA
TRÅDLØS DØRKLOKKE
LANGATON OVIKELLO
TRÅDLØS DØRKLOKKE
med mottagare/mottaker/modtager/vastaanottimella
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
21-9505 21-9506
21-9507
2
© 2024-11-04 Biltema Nordic Services AB
Art. 21-9505, 21-9506, 21-9507
SE
SÄKERHETSFÖRESKRIFTER
1. Läs alltid bruksanvisningen före användning.
2. Produkten får bara användas enligt anvisningarna
i manualen.
3. Kontrollera att mottagarens spänning överens-
stämmer med eluttaget.
4. Mottagare och sändare får inte modi eras eller
byggas om.
5. Kontrollera att mottagare och sändare är hel.
Använd aldrig produkten om någon del är skadad.
6. Mottagare är endast avsedd för inomhusbruk.
7. Små barn ska övervakas så att de inte kan leka
med produkten.
8. Denna produkt kan användas av barn från 8 år
och uppåt, samt av personer med nedsatt fysisk
eller mental förmåga eller brist på erfarenhet eller
kunnande, om de övervakas eller har fått instruk-
tioner angående användningen av produkten på
ett säkert sätt och förstår de involverade riskerna.
Barn skall inte leka med produkten. Rengöring
och underhåll får inte utföras av barn utan tillsyn.
9. Sänk aldrig ner produkten i vatten eller annan
vätska och skölj den inte under rinnande vatten.
10. Placera inte produkten där den kan falla ner i vat-
ten.
11. Placera aldrig produkten på heta ytor eller i närhe-
ten av öppen låga.
INSTALLATION
Sändare (tryckknapp)
Sändaren drivs av kinetisk energi och behöver inget
batteri. Tryckknappen kan monteras med skruv elller
dubbelhäftande tejp på till exempel en dörrkarm eller
vägg. Sändaren har en LED-indikator som lyser när
enheten aktiveras av ett tryck.
För att skruva fast sändaren, bänd försiktigt loss
täckplattan på baksidan av enheten. Skruva fast
täckplattan i underlaget och tryck sedan sändaren på
plats, se  g 2.
Receiver
Bell push button
Fig. 2
Adhesive
Tape
Screws
Fig.1
Kinetic bell
Push button
EU Plug
Fig. 4
Fig. 5
Fig. 3
Features:
1. Bell push button uses kinetic technology, no battery required.
2. Transmitter is with LED and IP65 waterproof.
3. Receiver is power by 110V~240V/50Hz,
with EU plug.
4. LED indicator in the receiver.
5. Receiver is with 32 melodies and 4 level volume control.
6. 100M operating range in the open air.
7. Self-learning technology avoid interference.
Installation:
The transmitter can be mounted on door frame.
The chime should be plugged into the socket for main
power supply.
How to Pairing:
The bell push button and receiver have been pairing during the
packaging. If your doorbell is not working well. You can follow up
below 3 steps to reset the product.
1. Clear the pairing codes inside of the receiver. Firstly, press and
hold the "melody selection button", and plug it into the socket until
you see the receiver's LED flashing and hear the sound, then release
the button, reset is complete.
2. Pairing the bell push button and receiver. Press and hold the
"melody selection button" until you hear "Ding-Ding" sound, press
the bell push button and you will hear the receiver play "Ding" sound,
press the "melody selection button" to exit the paring mode, now
you can start using the doorbell.
3. Change melody: press the "melody selection button" to select
your desired melody.
Model No.: FLP-535P-E(219505)
Wireless Plug-In Doorbell
Speaker
Sound Selection/
Pairing Button
Fig. 6
LED
TRÅDLÖS DÖRRKLOCKA
INTRODUKTION
Komplett trådlös dörrklocka med mottagardel
nätdriven, 21-9500, eller batteridriven, 21-9506, och
sändare (tryckknapp) som drivs av kinetisk energi
och behöver inget batteri.
Härmed försäkrar Biltema att denna typ av radio-
utrustning, Trådlös dörrklocka, överensstämmer
med direktiv 2014/53/EU. Den fullständiga texten till
EU-försäkran om överensstämmelse  nns på följande
webbadress: www.biltema.com.
TEKNISKA DATA
21-9505
Spänning . . . . . . . . . . . . . . . . . .220–240 V (mottagare)
Frekvens . . . . . . . . . . . . . . . . . .50–60 Hz (mottagare)
Frekvensband . . . . . . . . . . . . . .433,42–434,42 MHz
Räckvidd . . . . . . . . . . . . . . . . . .100 m (beroende på
väggar etc.)
Max radiofrekvenseffekt . . . . . .<90 dBm
Ljudstyrka . . . . . . . . . . . . . . . . .<80 dB
Effektförbrukning i standbyläge . . . . . . 0,5 W
Arbetstemperatur . . . . . . . . . . .-10 – +50 °C
Kapslingsklass . . . . . . . . . . . . .IP65
Drivs av . . . . . . . . . . . . . . . . . . .Kinetisk energi (sän-
dare)
21-9506
Spänning . . . . . . . . . . . . . . . . . .4,5 V DC (3 x 1,5 V
mottagare)
Frekvensband . . . . . . . . . . . . . .433,42–434,42 MHz
Räckvidd . . . . . . . . . . . . . . . . . .100 m (beroende på
väggar etc.)
Max radiofrekvenseffekt . . . . . .<90 dBm
Ljudstyrka . . . . . . . . . . . . . . . . .<80 dB
Standbyström . . . . . . . . . . . . . .0,8 mA
Arbetstemperatur . . . . . . . . . . .-10 – +50 °C
Kapslingsklass . . . . . . . . . . . . .IP65
Batterityp . . . . . . . . . . . . . . . . .3 x AA (medföljer inte)
Drivs av . . . . . . . . . . . . . . . . . . .Kinetisk energi (sän-
dare)
3
© 2024-11-04 Biltema Nordic Services AB
Art. 21-9505, 21-9506, 21-9507
SE
melodivalsknappen. Enheten är nu återställd.
2. Para ihop enheterna genom att hålla melodivalsk-
nappen intryckt tills mottagaren låter ”Ding-Ding”.
Tryck då på tryckknappen på sändaren. När
mottagaren låter ”Ding” är sammankopplingen
klar. Tryck därefter på melodivalsknappen för att
lämna parningsläget. Nu kan du börja använda
dörrklockan.
3. Ändra melodi genom att trycka på melodivalsk-
nappen (30 st).
MOTTAGARE BATTERIDRIVEN, 21-9506
Wireless Battery Operated Doorbell
Model No.: FLD-536P(219506)
Fig. 2
Fig. 7
Bell push button
Adhesive
Tape
Screws
Fig.1
Kinetic bell
Push button
Receiver unit
How to Pairing:
The transmitter and receiver have been pairing during the
packaging. If your doorbell is not working well. You can follow up
below 3 steps to reset the product.
1.Clear the pairing codes inside the receiver. Firstly, press /hold
the "melody selection button", then install the final battery into
the battery compartment, hold to press the button for about 8
seconds, you will see the receiver's LED flashing, then release
the button, the codes are all removed from the internal memory.
2.Pairing the transmitter and receiver again. Press/hold the
"melody selection button" on the receiver about 4 seconds, and
release the button until you hear "Ding-Ding" sound, then press
the transmitter, now you will hear the receiver play "Ding" sound,
you can wait for another "Ding-Ding" sound or press the "melody
selection button" directly to exit the paring mode. Like Fig5
3.Press the transmitter and test if pairing is completed, then enjoy
the use of our product again.
Features:
1. Bell push button uses kinetic technology, no battery required.
2. Transmitter is with LED and IP65 waterproof.
3. Receiver powered by 3x1.5V AA batteries (Not Included)
4. LED indicator in the receiver.
5. Receiver is with 32 melodies and 4 level volume control.
6. 100M operating range in the open air.
7. Self-learning technology avoid interference.
Installation:
The transmitter can be mounted on door frame.
The chime can be put on table or mounted on wall.
Fig. 4
Fig. 5
Music Selection/
Pairing Button
Fixing Point
Removable Battery Cover
(Requires 3x1.5V AA Batteries)(not included)
På framsidan av mottagaren sitter högtalaren och på
ovansidan  nns knappar för volymkontroll och val av
ljud/melodi. Knappen för val av melodi används även
för att para ihop mottagare och sändare.
På baksidan hittar du batterifacket, ta av locket
genom att placera tummarna på de räf ade ytorna
och dra locket neråt. Sätt i 3 x AA-batterier enligt
polaritetsanvisningarna. På baksidan  nns även ett
hål med ett spår i för skruvhuvudet, se  g 5 ( xing
point). Skruva inte skruven hela vägen in i väggen
utan låt skruvhuvudet sticka ut några millimeter så
att det passar i spåret på baksidan av sändaren. Om
du inte vill skruva fast mottagaren kan du ha den löst
liggande var du vill.
Receiver
Bell push button
Fig. 2
Adhesive
Tape
Screws
Fig.1
Kinetic bell
Push button
EU Plug
Fig. 4
Fig. 5
Fig. 3
Features:
1. Bell push button uses kinetic technology, no battery required.
2. Transmitter is with LED and IP65 waterproof.
3. Receiver is power by 110V~240V/50Hz,
with EU plug.
4. LED indicator in the receiver.
5. Receiver is with 32 melodies and 4 level volume control.
6. 100M operating range in the open air.
7. Self-learning technology avoid interference.
Installation:
The transmitter can be mounted on door frame.
The chime should be plugged into the socket for main
power supply.
How to Pairing:
The bell push button and receiver have been pairing during the
packaging. If your doorbell is not working well. You can follow up
below 3 steps to reset the product.
1. Clear the pairing codes inside of the receiver. Firstly, press and
hold the "melody selection button", and plug it into the socket until
you see the receiver's LED flashing and hear the sound, then release
the button, reset is complete.
2. Pairing the bell push button and receiver. Press and hold the
"melody selection button" until you hear "Ding-Ding" sound, press
the bell push button and you will hear the receiver play "Ding" sound,
press the "melody selection button" to exit the paring mode, now
you can start using the doorbell.
3. Change melody: press the "melody selection button" to select
your desired melody.
Model No.: FLP-535P-E(219505)
Wireless Plug-In Doorbell
Speaker
Sound Selection/
Pairing Button
Fig. 6
MOTTAGARE 220–240 V, 21-9505
Receiver
Bell push button
Fig. 2
Adhesive
Tape
Screws
Fig.1
Kinetic bell
Push button
EU Plug
Fig. 4
Fig. 5
Fig. 3
Features:
1. Bell push button uses kinetic technology, no battery required.
2. Transmitter is with LED and IP65 waterproof.
3. Receiver is power by 110V~240V/50Hz,
with EU plug.
4. LED indicator in the receiver.
5. Receiver is with 32 melodies and 4 level volume control.
6. 100M operating range in the open air.
7. Self-learning technology avoid interference.
Installation:
The transmitter can be mounted on door frame.
The chime should be plugged into the socket for main
power supply.
How to Pairing:
The bell push button and receiver have been pairing during the
packaging. If your doorbell is not working well. You can follow up
below 3 steps to reset the product.
1. Clear the pairing codes inside of the receiver. Firstly, press and
hold the "melody selection button", and plug it into the socket until
you see the receiver's LED flashing and hear the sound, then release
the button, reset is complete.
2. Pairing the bell push button and receiver. Press and hold the
"melody selection button" until you hear "Ding-Ding" sound, press
the bell push button and you will hear the receiver play "Ding" sound,
press the "melody selection button" to exit the paring mode, now
you can start using the doorbell.
3. Change melody: press the "melody selection button" to select
your desired melody.
Model No.: FLP-535P-E(219505)
Wireless Plug-In Doorbell
Speaker
Sound Selection/
Pairing Button
Fig. 6
På framsidan av mottagaren sitter högtalaren och på
baksidan  nns en EU-plug för anslutning till nätuttag.
På sidan  nns knappar för volymkontroll och val av
ljud/melodi. Knappen för val av melodi används även
för att para ihop mottagare och sändare.
Sammankoppling 219505
Enheterna är sammankopplade från fabrik. Om
enheterna inte fungerar som de ska behöver du göra
en återställning och en ny sammankoppling. Följ
nedanstående steg.
1. Håll melodivalsknappen intryckt samtidigt som
du kopplar in enheten i ett nätuttag. När mottaga-
rens lysdiod blinkar och ett ljud avges släpper du

Produkspesifikasjoner

Merke: Biltema
Kategori: Ikke kategorisert
Modell: 21-9506

Trenger du hjelp?

Hvis du trenger hjelp med Biltema 21-9506 still et spørsmål nedenfor, og andre brukere vil svare deg


Ikke kategorisert Biltema Manualer

Biltema

Biltema 65-247 Bruksanvisning

14 September 2025
Biltema

Biltema 30-070 Bruksanvisning

14 September 2025
Biltema

Biltema 36-8046 Bruksanvisning

14 September 2025
Biltema

Biltema 38-938 Bruksanvisning

13 September 2025
Biltema

Biltema 30-063 Bruksanvisning

13 September 2025
Biltema

Biltema 18-282 Bruksanvisning

13 September 2025
Biltema

Biltema 10-650 Bruksanvisning

13 September 2025
Biltema

Biltema 40-209 Bruksanvisning

13 September 2025
Biltema

Biltema 39-554 Bruksanvisning

13 September 2025
Biltema

Biltema 27-0171 Bruksanvisning

13 September 2025

Ikke kategorisert Manualer

Nyeste Ikke kategorisert Manualer

Viking

Viking P30CBF4SS Bruksanvisning

19 September 2025
Viking

Viking 5 Bruksanvisning

19 September 2025
Lavex

Lavex 842CD123ST12 Bruksanvisning

19 September 2025
Viking

Viking VE-9X12Y-1P Bruksanvisning

19 September 2025
Falmec

Falmec BRUKSANVISNINGBellaria Bruksanvisning

19 September 2025
Viking

Viking VE-9X12Y-3P Bruksanvisning

19 September 2025
Neff

Neff Z9014MY0 Bruksanvisning

19 September 2025
Neff

Neff Z9014DY0 Bruksanvisning

19 September 2025
EK Water Blocks

EK Water Blocks EK-Quantum Vector FTW3 RTX 3070 Ti Backplate Bruksanvisning

19 September 2025
EK Water Blocks

EK Water Blocks EK-Quantum Convection DDC Bruksanvisning

19 September 2025
