Side 1/52

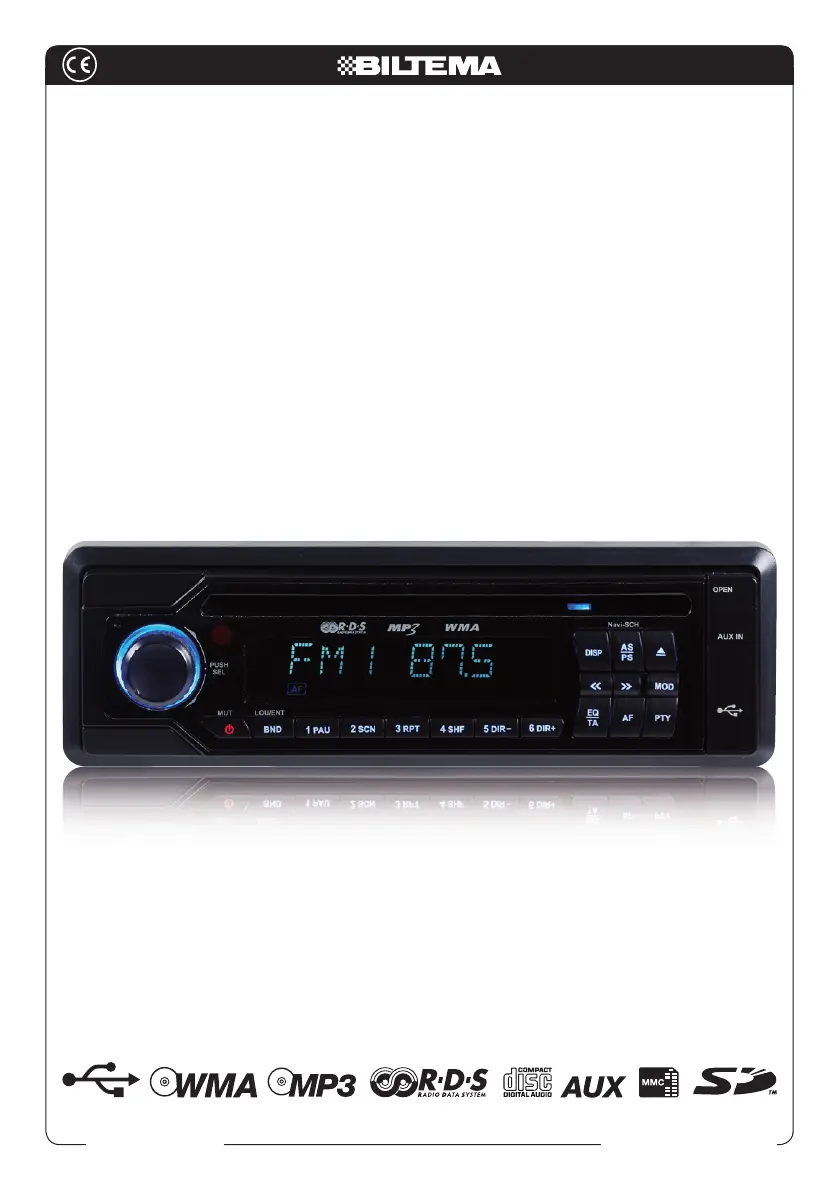

Art. 24-686

Original manual

BILSTEREO

AUTOSTEREO

USB

Art. 24-686

INSTALLATION

Notes:

y Choose the mounting location where

the unit will not interfere with the normal

driving function of the driver.

y Before finally installing the unit, connect

the wiring temporarily and make sure it

is all connected up properly and the

unit and the system work properly.

y Use only the parts included with the

unit to ensure proper installation. The

use of unauthorized parts can cause

malfunctions.

y Consult with your nearest dealer if

installation requires the drilling of holes

or other modifications of the vehicle.

y Install the unit where it does not get in

the driver’s way and cannot injure the

passenger if there is a sudden stop, like

an emergency stop.

y If installation angel exceeds 30° from

horizontal, the unit might not give its

optimum performance.

y Avoid installing the unit where it would

be subject to high temperature, such as

from direct sunlight, or hot air, from the

heater, or where it would be subject to

dust, dirt or excessive vibration.

DIN FRONT/REAR-MOUNT

This unit be can properly installed either

from “Front” (conventional DIN Front-mount)

or “Rear”(DIN Rear-mount installation,

utilizing threaded screw holes at the sides

of the unit chassis). For details, refer to the

following illustrated installation methods.

TAKE OUT SCREW BEFORE INSTALLATION

Before install the unit, please remove the

two screws.

DIN FRONT-MOUNT (Method A)

Installation Opening

This unit can be installed in any dashboard

having an opening as shown below:

Installing the unit

Be sure you test all connections first, and

then follow these steps to install the unit.

1. Make sure the ignition is turned off, and

then disconnect the cable from the

vehicle battery’s negative (-) terminal.

2. Disconnect the wire harness and the

antenna.

3. Press the release button on the front

panel and remove the control panel

(see the steps of “removing the front

panel”).

4. Lift the top of the outer trim ring then pull

it out to remove it.

5. The two supplied keys release tabs

inside the unit’s sleeve so you can

remove it. Insert the keys as far as they

will go (with the notches facing up) into

the appropriate slots at the middle left

and right sides of the unit. Then slide

the sleeve off the back of the unit.

Take out screw

before installation.

Denna manual innehåller viktig information om

hur produkten används samt eventuella sä-

kerhetsrisker. Användaren uppmanas att läsa

manualen före användning och vara särskilt

uppmärksamma på dessa symboler:

Denna symbol betyder risk för allvarlig

olycka.

OBS!

Denna symbol betyder risk för mindre person-

skada eller produktskada.

Vi reserverar oss för att illustrationer och

beskrivningar av enstaka detaljer inte alltid

stämmer helt överens med produkten.

INNEHÅLLSFÖRTECKNING

1. Montering

2. Att använda den löstagbara frontpanelen

3. Kabelanslutningar

4. Användning

5. Radio

6. Avspelning av CD och MP3/WMA via CD-

spelaren

7. Avspelning av MP3/WMA från USB-port

eller SD/MMC-kortläsare

8. Tekniska specikationer

9. Felsökning

EGENSKAPER

• StereoradioutrustadmedPLLSynthesizer

och RDS (Radio Data System).

• Automatiskminneslagring.

• HanterarCD-skivorsamtljudleriMP3och

WMA-format.

• Elektronisktstöt/skakminne(ESP).

• UtrustadmedUSB-portsamtSD/MMC-

kortläsare.

• Löstagbarfrontpanel.

• Förinställdaequalizerlägen.

• AUX-ingångföranslutningavexternMP3-

spelare.

1. MONTERING

Bilstereon bör monteras av en fackman.

Biltema ansvarar inte för problem som uppstår

p.g.a. felaktig installation.

BILSTEREO

Att tänka på före montering:

• Innandumonterarfastbilstereon,anslut

kablaget,kontrolleraattallakopplingar

är korrekta och starta upp enheten för att

kontrollera att alla funktioner fungerar.

• Användendastdelarsommedföljerenhe-

ten vid montering. Vid montering av andra

delar eller kablage kan skador eller fel

uppstå.

• Omdubehöverborraibilen,ellergöra

andraingreppförattrymmabilstereon,

kontakta först en fackman.

• Monteraenhetenpåavseddplats,därden

inte är i vägen för föraren eller där den

inte kan skada en passagerare vid en tvär

inbromsning.

• Enhetenärenbartavseddförhorisontell

montering.Omenhetenmonterasimer

än 30° vinkel från horisontalläge riskerar

bilstereons funktion att påverkas.

• Undvikattmonteraenhetenpåställeni

bilen där den kan utsättas för höga tempe-

raturer,direktsolsken,damm,smutseller

starka vibrationer.

Front- och bakmontering

Denna enhet kan monteras antingen från fron-

ten(standardDIN-frontmontering)ellerbakifrån

(DIN-bakmontering,användersigavde

gängade hålen på sidorna av enhetens chassi).

Fördetaljbeskrivning,seföljandetvåavsnitt.

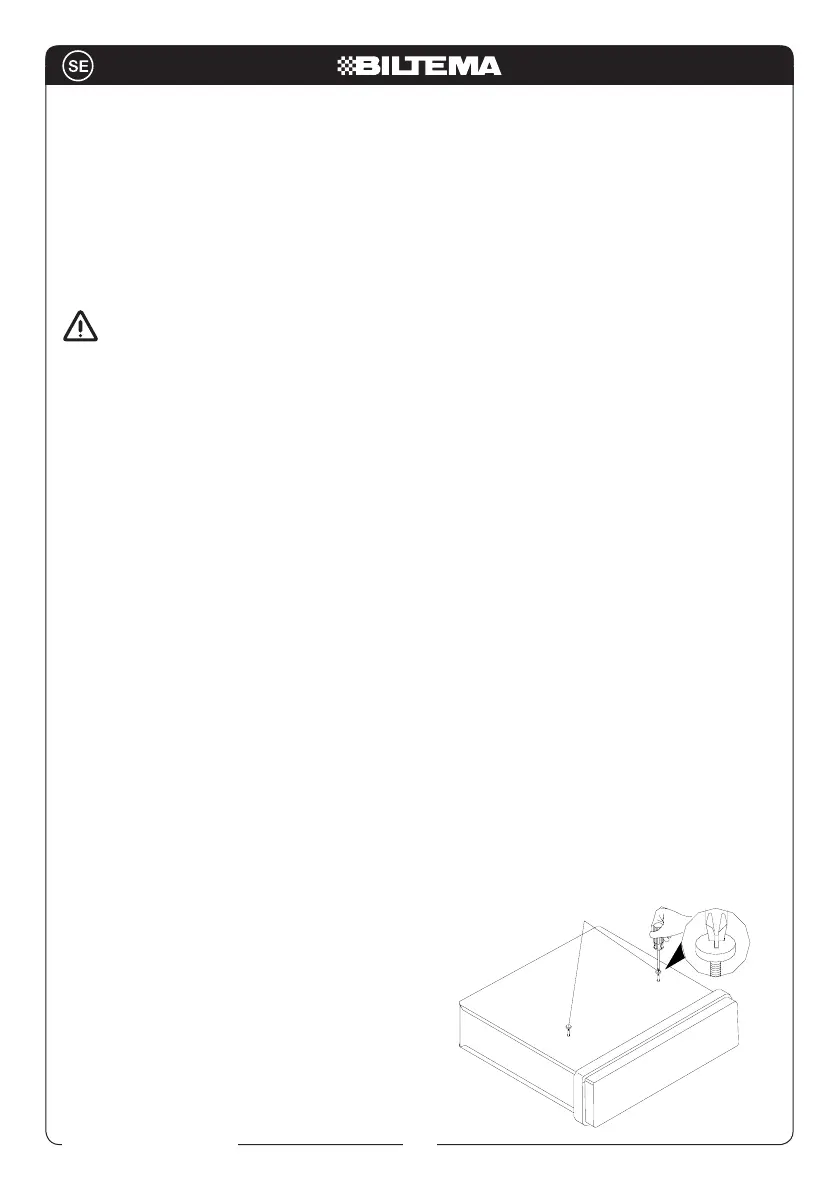

OBS!Innandumonterarenheten,setillatt

lossa de två skruvarna som sitter fastskruvade

på chassits topp vid leverans.

Lossa först de två skruvarna.

Art. 24-686

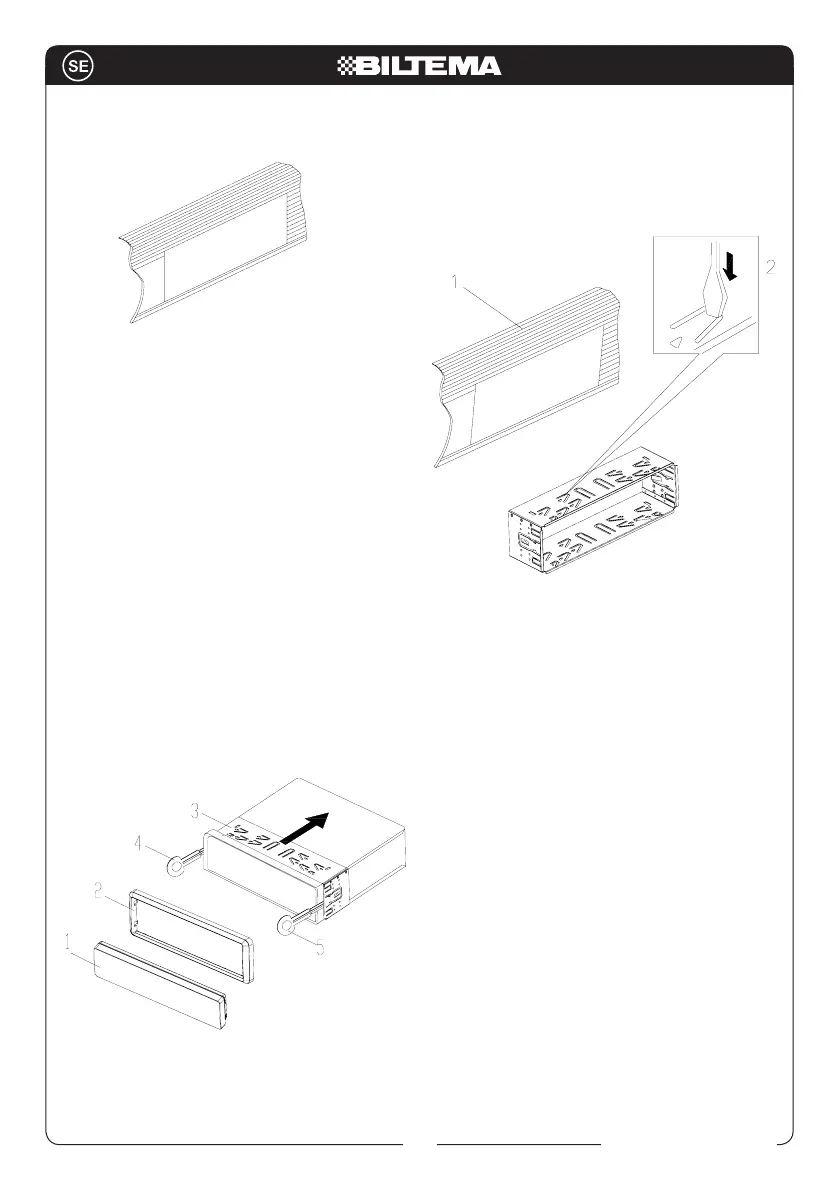

Frontmontering (metod A)

Denna enhet kan frontmonteras i alla instru-

mentbrädor som har en öppning enligt bilden

nedan:

Försäkra dig först om att alla anslutningar är

korrekt utförda och följ sedan följande steg:

1. Kontrollera att tändningen är avslagen och

koppla loss bilbatteriets minuspol.

2. Koppla loss kabelhärvan och antennen från

enheten.

3. Tryck på frontpanelens releaseknapp och

lossapanelen(förnärmaredetaljer,se

avsnittet ’Att använda den löstagbara front-

panelen’).

4. Tatagitoppsidanavsargen,lyftdenförsik-

tigt uppåt och drag sedan utåt för att lossa

den.

5. De två medföljande metallnycklarna an-

vänds för att lossa enheten från höljet. För

innycklarna,medmärkningenpekande

uppåt,idesmalahålsomnnsimittenav

höljets höger och vänsterkanter (se illustra-

tion). Genom att trycka in nycklarna så los-

sar du de två metallspärrar som håller fast

höljet.Lossahöljetgenomatttryckadet

bakåt med hjälp av nycklarna.

1. Frontpanel

2. Sarg

3.Hölje

4. Vänster nyckel

5.Högernyckel

6. Montera höljet genom att försiktigt passa in

det i instrumentbrädans öppning och böj ut

metallikarna med en skruvmejsel. Troligen

kommer inte alla ikar att vara användbara

förattlåsahöljet,såkontrolleravilkaikar

som lämpar sig bäst och säkra höljet med

hjälp av dessa.

 1.Instrumentbräda

2. Flik/spärr

7. Koppla ihop antennen och kabelhärvan med

enheten och säkerställ att inga kablar eller

sladdar har lossnat.

8. Skjut in enheten och tryck den försiktigt

i läge till dess metallspärrarna på höljet

klickar till och låser fast enheten.

9. Förattsäkraenhetenytterligare,skruvafast

den medföljande fästbulten i det gängade

håletpåbaksidanavenheten,förbultenge-

nom ett av metallbandets hål och säkra det

till enheten med hjälp av fjäderbrickan och

muttern.Ombehovnns,böjtillmetallban-

det för att passa eventuella fästen bakom

instrumentbrädan. Skruva sedan fast ban-

det i en av fordonschassits fasta metalldelar

med den medföljande skruven och platta

brickan. Metallbandet är inte bara avsett för

stöldsäkerhet utan har också till uppgift att

säkerhetsjorda enheten.

INSTALLATION

Notes:

y Choose the mounting location where

the unit will not interfere with the normal

driving function of the driver.

y Before finally installing the unit, connect

the wiring temporarily and make sure it

is all connected up properly and the

unit and the system work properly.

y Use only the parts included with the

unit to ensure proper installation. The

use of unauthorized parts can cause

malfunctions.

y Consult with your nearest dealer if

installation requires the drilling of holes

or other modifications of the vehicle.

y Install the unit where it does not get in

the driver’s way and cannot injure the

passenger if there is a sudden stop, like

an emergency stop.

y If installation angel exceeds 30° from

horizontal, the unit might not give its

optimum performance.

y Avoid installing the unit where it would

be subject to high temperature, such as

from direct sunlight, or hot air, from the

heater, or where it would be subject to

dust, dirt or excessive vibration.

DIN FRONT/REAR-MOUNT

This unit be can properly installed either

from “Front” (conventional DIN Front-mount)

or “Rear”(DIN Rear-mount installation,

utilizing threaded screw holes at the sides

of the unit chassis). For details, refer to the

following illustrated installation methods.

TAKE OUT SCREW BEFORE INSTALLATION

Before install the unit, please remove the

two screws.

DIN FRONT-MOUNT (Method A)

Installation Opening

This unit can be installed in any dashboard

having an opening as shown below:

Installing the unit

Be sure you test all connections first, and

then follow these steps to install the unit.

1. Make sure the ignition is turned off, and

then disconnect the cable from the

vehicle battery’s negative (-) terminal.

2. Disconnect the wire harness and the

antenna.

3. Press the release button on the front

panel and remove the control panel

(see the steps of “removing the front

panel”).

4. Lift the top of the outer trim ring then pull

it out to remove it.

5. The two supplied keys release tabs

inside the unit’s sleeve so you can

remove it. Insert the keys as far as they

will go (with the notches facing up) into

the appropriate slots at the middle left

and right sides of the unit. Then slide

the sleeve off the back of the unit.

Take out screw

before installation.

INSTALLATION

(1) Front panel; (2) Outer trim ring;

(3) Sleeve; (4) L key; (5) R key

6. Mount the sleeve by inserting it into the

opening of the dashboard and bend

open the tabs located around the sleeve

with a screwdriver. Not all tabs will be

able to make contact, so examine which

ones will be most effective. Bending

open the appropriate tabs behind the

dashboard to secure the sleeve in

place.

(1) Dashboard (2) Taps

7. Reconnect the wire harness and the

antenna and be careful not to pinch any

wires or cables.

8. Slide the unit into the sleeve until it

locks into place.

9. To further secure the unit, use the

supplied metal strap to secure the back

of the unit in place. Use the supplied

hardware (Hex Nut (M5mm) and Spring

Washer) to attach one end of the strap

to the mounting bolt on the back of the

unit. If necessary, bend the metal strap

to fit your vehicle’s mounting area. Then

use the supplied hardware (Tapping

Screw and Plain Washer) to attach the

other end of metal strap to a solid metal

part of the vehicle under the dashboard.

This strap also helps ensure proper

electrical grounding of the unit.

Note to install the short threading terminal

of the mounting bolt to the back of the unit

and the other long threading terminal to

the dashboard.

(1) Metal Strap; (2) Mounting Bolt;

(3) Hex Nut; (4) Spring Washer;

(5) Tapping Screw; (6) Plain Washer

10. Reconnect the cable to the vehicle

battery’s negative (-) terminal. Then

replace the outer trim ring and install the

unit’s front panel (see the steps of

“Installing the front panel”).

Removing the unit

1. Make sure the ignition is turned off, then

disconnect the cable from the vehicle

battery’s negative (-) terminal.

2. Remove the metal strap attached the

back of the unit (if attached).

3. Press the release button to remove the

front panel.

4. Lift the top of the outer trim ring then pull

it out to remove it.

INSTALLATION

(1) Front panel; (2) Outer trim ring;

(3) Sleeve; (4) L key; (5) R key

6. Mount the sleeve by inserting it into the

opening of the dashboard and bend

open the tabs located around the sleeve

with a screwdriver. Not all tabs will be

able to make contact, so examine which

ones will be most effective. Bending

open the appropriate tabs behind the

dashboard to secure the sleeve in

place.

(1) Dashboard (2) Taps

7. Reconnect the wire harness and the

antenna and be careful not to pinch any

wires or cables.

8. Slide the unit into the sleeve until it

locks into place.

9. To further secure the unit, use the

supplied metal strap to secure the back

of the unit in place. Use the supplied

hardware (Hex Nut (M5mm) and Spring

Washer) to attach one end of the strap

to the mounting bolt on the back of the

unit. If necessary, bend the metal strap

to fit your vehicle’s mounting area. Then

use the supplied hardware (Tapping

Screw and Plain Washer) to attach the

other end of metal strap to a solid metal

part of the vehicle under the dashboard.

This strap also helps ensure proper

electrical grounding of the unit.

Note to install the short threading terminal

of the mounting bolt to the back of the unit

and the other long threading terminal to

the dashboard.

(1) Metal Strap; (2) Mounting Bolt;

(3) Hex Nut; (4) Spring Washer;

(5) Tapping Screw; (6) Plain Washer

10. Reconnect the cable to the vehicle

battery’s negative (-) terminal. Then

replace the outer trim ring and install the

unit’s front panel (see the steps of

“Installing the front panel”).

Removing the unit

1. Make sure the ignition is turned off, then

disconnect the cable from the vehicle

battery’s negative (-) terminal.

2. Remove the metal strap attached the

back of the unit (if attached).

3. Press the release button to remove the

front panel.

4. Lift the top of the outer trim ring then pull

it out to remove it.

Produkspesifikasjoner

Merke:	Biltema
Kategori:	Bilradio
Modell:	24-686

Trenger du hjelp?

Hvis du trenger hjelp med Biltema 24-686 still et spørsmål nedenfor, og andre brukere vil svare deg

Ditt navn*

Din e-post*

Skriv spørsmålet ditt her

Bilradio Biltema Manualer

Biltema 24-666 Bruksanvisning

9 September 2025

Biltema 24-665 Bruksanvisning

9 September 2025

Biltema 24-686 Bruksanvisning

9 September 2025

Biltema 24-624 Bruksanvisning

1 September 2025

Biltema 24-626 Bruksanvisning

1 September 2025

Bilradio Manualer

Nyeste Bilradio Manualer

Audison LRX 4.1K Bruksanvisning

9 September 2025

Audison SRX 2S Bruksanvisning

9 September 2025

Audison LRX 3.1 Bruksanvisning

9 September 2025

Irradio NCD-1000U Bruksanvisning

8 September 2025

Audison LRX 1400 Bruksanvisning

8 September 2025

Audison SRX 1 Bruksanvisning

8 September 2025

Audison VRX 2 150 Bruksanvisning

8 September 2025

Audison SRX 2 1 Bruksanvisning

8 September 2025

Audison Power 4 Millennium Bruksanvisning

8 September 2025

Audison LR 3062 Bruksanvisning

8 September 2025
