Side 1/10
Art. 24-6912
© 2024-06-25 Biltema Nordic Services AB
VÄGGSTE
VEGGFESTE
SEINÄKIINNIKE
VÆGOPHÆNG
1043"
Tillverkat för Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 24-6912
2
© 2024-06-25 Biltema Nordic Services AB
SE
VÄGGSTE 1043"
4
5
6
7
8
9
10
11
3
1
2
Medföljer ej
POSITION ANTAL BESKRIVNING
1 1 TV-fäste
2 2 Låsklämma
3 1 Väggplatta
4 4 M4 x 12 mm skruv
5 4 M5 x 12 mm skruv
6 4 M6 x 12 mm skruv
7 4 M8 x 16 mm skruv
8 4 Bricka
9 3 Lång skruv (medföljer ej)
10 3 Plugg för betong (medföljer ej)
11 3 Bricka till lång skruv (medföl-
jer ej)
MONTERA FÄSTET PÅ TRÄREGEL
Träregel
Träregel
TEKNISKA DATA
Passar platt-TV med storleken:10"–43"
VESA: . . . . . . . 75x75, 100x100, 200x100, 200x200
Max belastning: . . . . . . . . . . . .25 kg
Distans till vägg: . . . . . . . . . . . .48 mm
Steglös tiltfunktion: . . . . . . . . . .-5 – +10 grader
Bredd: . . . . . . . . . . . . . . . . . . . .228 mm
jd: . . . . . . . . . . . . . . . . . . . . .228 mm
Tjocklek: . . . . . . . . . . . . . . . . . .48 mm
Kabelhantering på fästet för att enkelt samla ihop
kablarna
Varning! Denna produkt är framtagen för att
monteras på väggar med träreglar eller på massiva
betongväggar. Väggen måste kunna belastas med
vikten av både fästet och skärmen. Överskrid aldrig
den maximala belastningen.
OBS: Denna produkt ska enbart användas inom-
hus. Användning utomhus kan leda till produkt- eller
personskada.
Varning! Denna produkt innehåller smådelar som
kan orsaka stor skada om de sväljs, håll dessa utom
räckhåll för barn.
1. Dessa instruktioner måste läsas och läsas och
förstås innan produkten installeras och används.
Anlita en auktoriserad installatör om du är tvek-
sam.
2. Vägg eller monteringsyta måste hålla vikten av
TV:n som ska monteras. Annars måste väggen
eller monteringsytan förstärkas.
3. Använd alltid rätt säkerhetsutrustning och verktyg.
Minst två personer krävs vid installation. Att inte
följa dessa rekommendationer kan orsaka person-
skada eller skada på egendom.
(A1)
(B1)
(B2)
(B3)
(A2) (A3) (A4)
(A5)
Ø
Art. 24-6912
3
© 2024-06-25 Biltema Nordic Services AB
SE

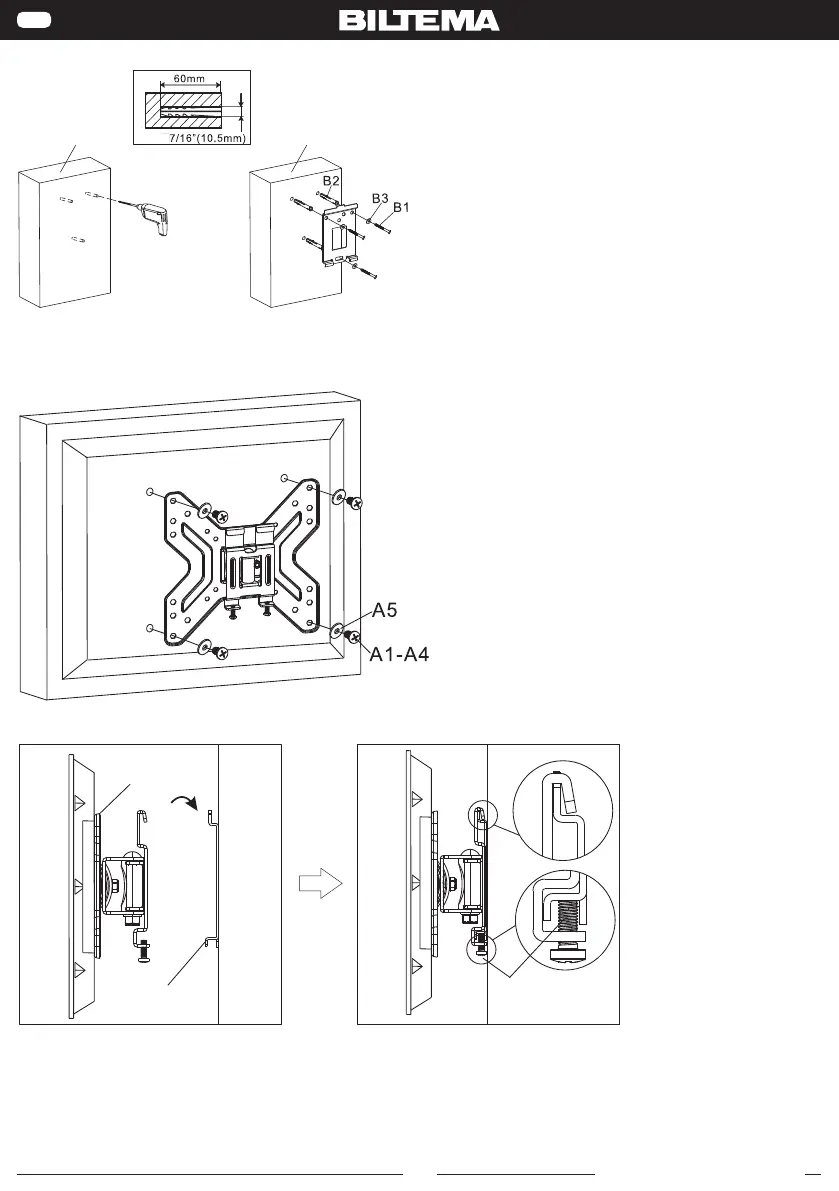

MONTERA FÄSTET PÅ BETONGVÄGG
Betongvägg
Betongvägg
MONTERA FÄSTE PÅ TV:N
MONTERA TV PÅ VÄGGPLATTAN
Monitorfäste
Väggfäste Säkerhetsskruv
Ø
