Side 1/15
© 2024-06-25 Biltema Nordic Services AB

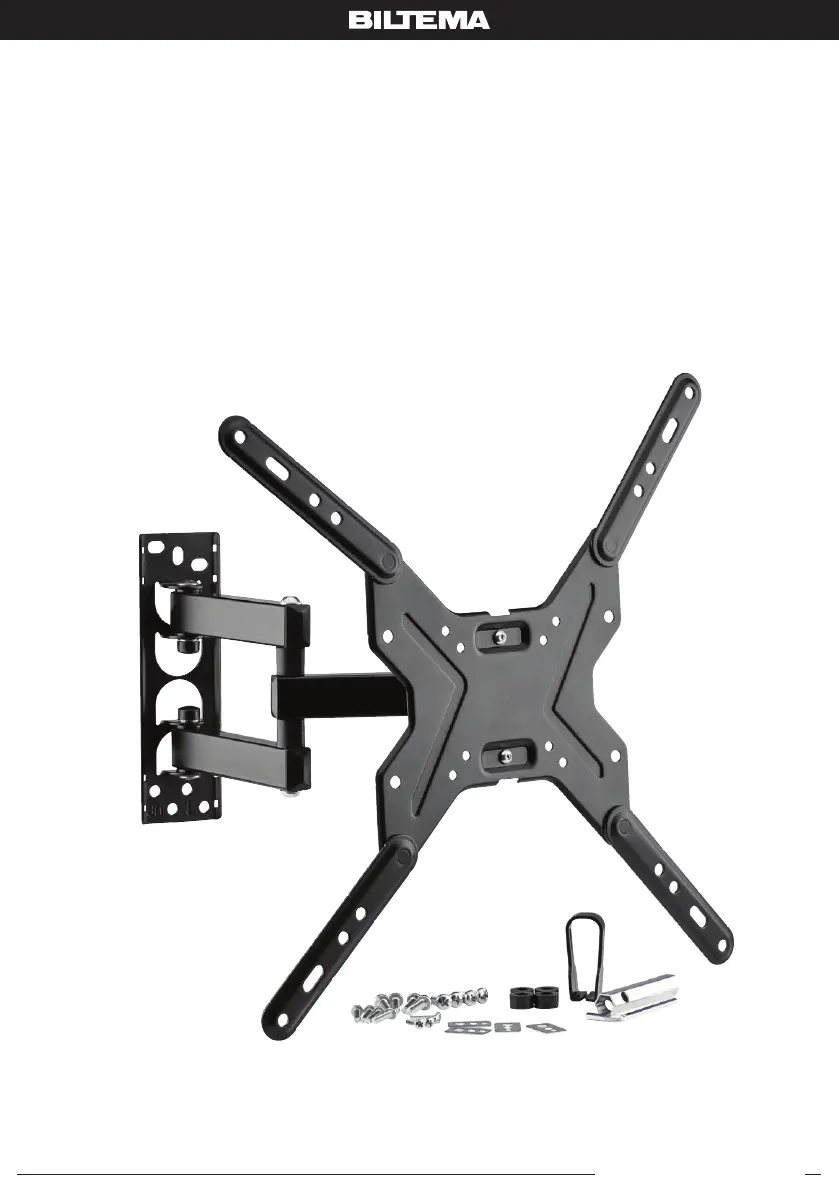

Art. 24-6914
VÄGGSTE, ARM
VEGGFESTE, ARM
SEINÄTELINE, VARSI
VÆGBESLAG, ARM
2655"
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
2
© 2024-06-25 Biltema Nordic Services AB
Art. 24-6914
SE
VÄGGSTE
POSITION ANTAL BESKRIVNING
1 1 TV-fäste
2 4 Adapter
3 och 15 4 M8 Mutter
4 1 Väggfäste
5 4 M4 x 20 mm skruv
6 4 M5 x 20 mm skruv
7 4 M6 x 20 mm skruv
8 4 M8 x 20 mm skruv
9 4 Distans
10 4 Bricka
11 3 Lång skruv (medföljer ej)
12 3 Plugg för betong (medföljer ej)
13 3 Bricka till lång skruv (medföljer ej)
14 2 M6 mutter
16 1 Kabelhållare
17 1 Insexnyckel
18 1 Hylsnyckel
19 1 Magnetiskt vattenpass
MONTERA PÅ TRÄREGLAR
Magnetiskt vattenpass
11
Träregelsökare
13
TEKNISKA DATA
Passar platt-TV med storleken:2655"
VESA: 75x75, 100x100, 200x100, 200x200, 300x300,
400x200, 400x400
Max belastning: . . . . . . . . . . . .25 kg
Distans till vägg: . . . . . . . . . . . .61–348 mm
Steglös tiltfunktion: . . . . . . . . . .-5–12 grader
Bredd: . . . . . . . . . . . . . . . . . . . .428 mm
jd: . . . . . . . . . . . . . . . . . . . . .428 mm
Tjocklek: . . . . . . . . . . . . . . . . . .61–348 mm
Kabelhantering på fästet för att enkelt samla ihop
kablarna
VARNING! Produkten är avsedd för att installeras på
träreglar eller betong. Innan installation, se till att ytan
där installationen ska ske håller för lasten. Överskrid
aldrig gränsen för max belastning.
OBS: produkten är avsedd för inomhusbruk. An-
vändning utomhus kan orsaka felaktig funktion eller
personskada.
VARNING! Denna produkt innehåller smådelar som
kan orsaka stor skada om de sväljs, håll dessa utom
räckhåll för barn.
1. Dessa instruktioner måste läsas och förss innan
produkten installeras och används. Anlita en auk-
toriserad installatör om du är tveksam.
2. Vägg eller monteringsyta måste hålla vikten av
TV:n som ska monteras. Annars måste väggen
eller monteringsytan förstärkas.
3. Använd alltid rätt säkerhetsutrustning och verktyg.
Minst två personer krävs vid installation. Att inte
följa dessa rekommendationer kan orsaka person-
skada eller skada på egendom.
1
2
3
4
5 6 7 8
9 10
14 15 16
17 18 19
11 12 13
Medföljer ej
3
© 2024-06-25 Biltema Nordic Services AB
Art. 24-6914
SE
M8
M5, M6
M4
TV-fäste
10
9
5-8
MONTERA ADAPTRAR
M8
TV-fäste
Mutter M8
Adapter
MONTERA PÅ BETONGVÄGG
Magnetiskt vattenpass
11
13
12
MONTERA TV-FÄSTE
M8
M5, M6
M4
9
TV-fäste
5-8
10
