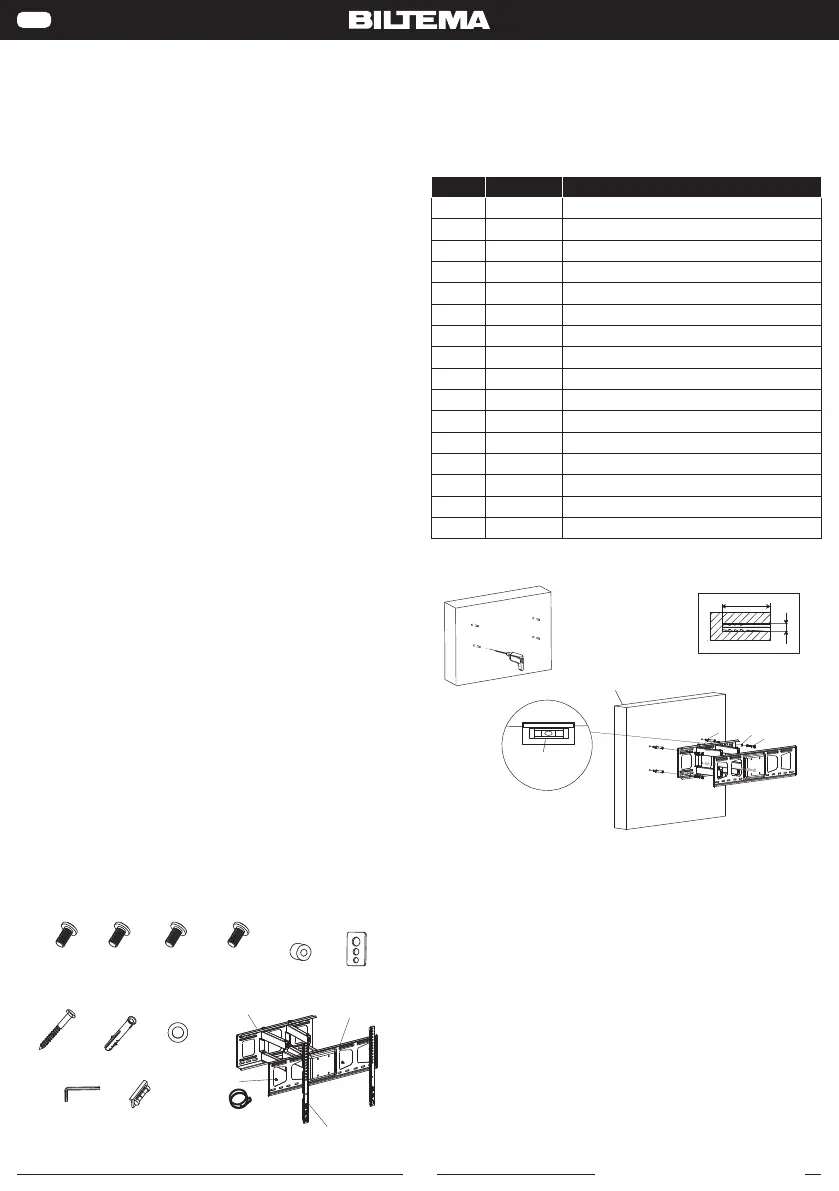

Side 1/8
Art. 24-7680
1
© 2023-07-25 Biltema Nordic Services AB
SE
VÄGGFÄSTE 32-84”
POSITION ANTAL BESKRIVNING
1 1 Väggfäste
2 1 TV-fäste
3 2 Konsoler
4 2 M6x12 mm skruv
5 1 Fast nyckel
6 1 Magnetiskt vattenpass
7 4 Kardborrband
A1 4 M4x25 mm skruv
A2 4 M5x25 mm skruv
A3 4 M6x25 mm skruv
A4 4 M8x25 mm skruv
A5 4 Distans
A6 4 Bricka
B1 4 Lång skruv (medföljer ej)
B2 4 Plugg för betong (medföljer ej)
B3 4 Bricka till lång skruv (medföljer
ej)
MONTERA PÅ BETONGVÄGG
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5mm)
M4X25MM M5X 2 5MM M6X 2 5MM M8X2 5 MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3 °
TV
B3
B1
TEKNISKA DATA
Passar platt-TV: . . . . . . . . . . . .3284”
VESA: . . . . . . . . . . . . . . . . . . . .600 x 400
Max belastning: . . . . . . . . . . . .60 kg
Distans till vägg: . . . . . . . . . . . .58419 mm
Steglös tiltfunktion: . . . . . . . . . .-5–12 grader
Utdragbar svängarm och svängningsvinkel på ±60
grader ger vid betraktningsvinkel.
Verktyg medföljer ej.
SÄKERHETSFÖRESKRIFTER
1. Denna produkt innehåller smådelar som kan
orsaka stor skada om de sväljs, håll dessa utom
räckhåll för barn.
2. Dessa instruktioner måste läsas och förstås innan
produkten installeras och används. Anlita en auk-
toriserad installatör om du är tveksam.
3. Vägg eller monteringsyta måste hålla vikten av
TV:n som ska monteras. Annars måste väggen
eller monteringsytan förstärkas.
4. Använd alltid rätt säkerhetsutrustning och verktyg.
Minst två personer krävs vid installation. Att inte
följa dessa rekommendationer kan orsaka person-
skada eller skada på egendom.
Varning!
Denna produkt är framtagen för att monteras på
väggar med treglar eller på massiva betongväggar.
Väggen måste kunna belastas med vikten av både
fästet och skärmen. Överskrid aldrig gränsen för max
belastning.
OBS: produkten är avsedd för inomhusbruk. An-
vändning utomhus kan orsaka felaktig funktion eller
personskada.
INGÅENDE DELAR
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5mm)
M4X25MM M5X25MM M6X25MM M8X25MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3°
TV
B3
B1
A1 A2 A3 A4 A5 A6
B1 B2 B3
5 6
7
3
4
1
2
Betongvägg
Magnetiskt
vattenpass
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 24-7680
2
© 2023-07-25 Biltema Nordic Services AB
SE
MONTERA TV I VÄGGFÄSTET
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5mm)
M4X25MM M5X25MM M6X25MM M8X25MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3°
TV
B3
B1
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5mm)
M4X25MM M5X25MM M6X25MM M8X25MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3°
TV
B3
B1
MONTERA PÅ TRÄREGEL
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5m m)
M4X25MM M5X25MM M6X25MM M8X25MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3°
TV
B3
B1
MONTERA KONSOLER PÅ TV
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5mm )
M4X2 5MM M5X2 5MM M6X 25MM M8X25MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3°
TV
B3
B1
VARNING! Om VESA-hålet på din TV är platt, använd
korta skruvar (medföljer ej).
MONTERA KONSOLER PÅ TV MED VÄLVD
BAKSIDA
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5mm)
M4X2 5M M M5X25MM M6X25MM M8X25MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3°
TV
B3
B1
VARNING! Om VESA-hålet på din TV är platt, använd
korta skruvar (medföljer ej).
Väggregel
Magnetiskt
vattenpass
Bricka
Stort hål för M8 skruvar
Litet hål för M4
skruvar
Mellanstort hål för
M5 och M6 skruvar
Bricka
Stort hål för M8 skruvar
Litet hål för M4
skruvar
Mellanstort hål för
M5 och M6 skruvar
M6x12 mm skruv
Kardborrband
Kabel
5x5 fast nyckel
Konsoler
Vägg
TV-fäste
Art. 24-7680
3
© 2023-07-25 Biltema Nordic Services AB
NO
VEGGFESTE 3284”
POS. ANTALL BESKRIVELSE
1 1 Veggfeste
2 1 TV-feste
3 2 Konsoller
4 2 M6x12 mm skrue
5 1 Fastnøkkel
6 1 Magnetisk vater
7 4 Borrelåsbånd
A1 4 M4x25 mm skrue
A2 4 M5x25 mm skrue
A3 4 M6x25 mm skrue
A4 4 M8x25 mm skrue
A5 4 Avstandsstykke
A6 4 Skive
B1 4 Lang skrue (medfølger ikke)
B2 4 Betongplugg (medfølger ikke)
B3 4 Skive til lang skrue (medfølger ikke)
MONTERE I BETONGVEGG
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5mm)
M4X2 5MM M5X2 5MM M6X2 5MM M8X25 MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3°
TV
B3
B1
TEKNISKE DATA
P a s s e r  a t - T V : . . . . . . . . . . . . . .3284”
VESA: . . . . . . . . . . . . . . . . . . . .600 x 400
Maks. belastning: . . . . . . . . . . .60 kg
Avstand til vegg: . . . . . . . . . . . .58-419 mm
Trinnløs vinkel: . . . . . . . . . . . . .-5 til 12 grader
Uttrekkbar svingarm og svingvinkel på ±60 grader
gir bred vinkel. Kabelorganisering på festet gr det
enkelt å samle kablene.
Verktøy medfølger ikke.
SIKKERHETSFORSKRIFTER
1. Dette produktet inneholder små deler som kan ut-
gjøre en kvelningsrisiko dersom de svelges. Sørg
for at små barn ikke får tak i delene!
2. Sørg for at disse instruksjonene er nøye gjennom-
lest før montering igangsettes. Om du er usikker
på hvordan monteringen skal utføres, få hjelp av
en fagperson.
3. Veggen må kunne belastes med vekten på både
feste og skjerm. I motsatt fall må veggen forster-
kes.
4. Sikkerhetsutstyr og egnet verktøy skal brukes.
Montering krever minst 2 personer. Om sikker-
hetsutstyr ikke brukes, kan resultatet bli skade på
eiendom, alvorlig personskade eller dødsfall.
Advarsel!
Dette produktet er framstilt for montering på vegger
med trestendere eller på massive betongvegger.
Veggen må kunne belastes med vekten på både feste
og skjerm. Grensen for maks. belastning må aldri
overstiges.
OBS: Produktet er beregnet for bruk innenrs.
Hvis det brukes utendørs, kan det forsake feil eller
personskade.
DELER SOM MEDFØLGER
1
2
60mm
Φ3/8(10mm)
B2
B3
B1
60mm
3/16
(5mm)
M4X25MM M5X25MM M6X25MM M8X25MM
A5
A6
A1-A4
A5
A6
A1-A4
-5~12°
±3°
TV
B3
B1
A1 A2 A3 A4 A5 A6
B1 B2 B3
5 6
7
3
4
1
2
Betongvegg
Magnetisk
vater

Produkspesifikasjoner
