VÄGGSTELVD/RAK
VEGGFESTE BUET/RETT
SEINÄKIINNIKE KAAREVA/SUORA
VÆGHOLDER BUET/LIGE
32–70"
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. 24-769
2
© 2023-09-13 Biltema Nordic Services AB
SE
OBS! Plugg och lång skruv måste köpas separat.
Verktyg medföljer ej.
MONTERA PLASTKÅPORNA
MONTERA PÅ TRÄREGLAR
MONTERA PÅ BETONGVÄGG
TEKNISKA DATA
Passar välvda och raka LED/UHD skärmar med
storleken: 32–70"
VESA: 200 x 200, 300 x 200, 400 x 200, 500 x 200,
600 x 200, 300 x 300, 400 x 300, 500 x 300, 600 x
300, 400 x 400, 500 x 400, 600 x 400
Max belastning: 48 kg
Distans till vägg: 50 mm
Varning! Produkten är avsedd för att installeras på
träreglar eller betong. Innan installation, se till att ytan
där installationen ska ske håller för lasten. Överskrid
aldrig gränsen för max belastning.
OBS: produkten är avsedd för inomhusbruk. An-
vändning utomhus kan orsaka felaktig funktion eller
personskada.

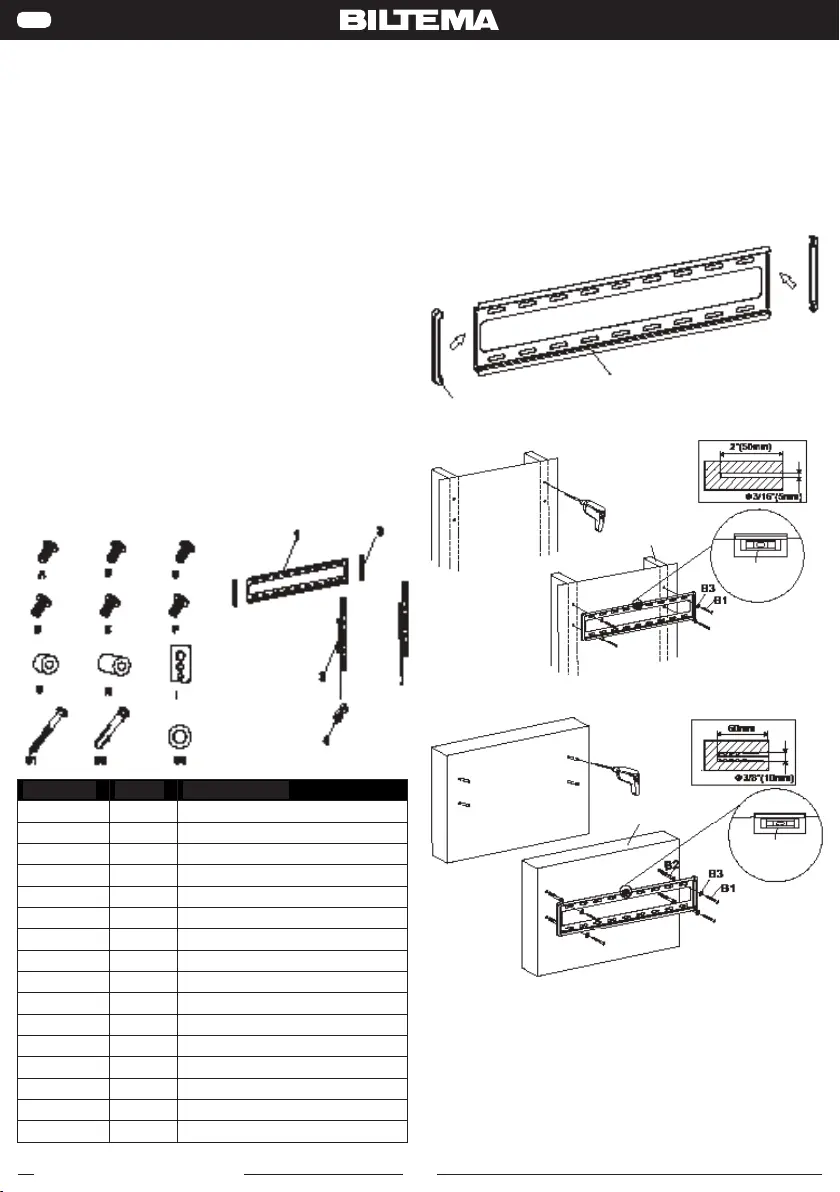

DELAR
POSITION ANTAL BESKRIVNING
1 1 Väggplatta
2 2 Konsol
3 2 Plastkåpa
4 1 Magnetiskt vattenpass
A 4 Skruv M4 x 25 mm
B 4 Skruv M5 x 25 mm
C 4 Skruv M6 x 25 mm
D 4 Skruv M8 x 25 mm
E 4 Skruv M6 x 35 mm
F 4 Skruv M8 x 36 mm
G 4 Distans
H 4 Distans
I 4 Fyrkantsbricka
B1 4 Lång skruv (medföljer ej)
B2 4 Plugg (medföljer ej)
B3 4 Bricka till lång skruv (medföljer ej)
VÄGGSTELVD/RAK 32–70"
Art. 24-769
3
© 2023-09-13 Biltema Nordic Services AB
SE
VARNING!
Denna produkt innehåller små delar som kan utgöra
en kvävningsrisk om de sväljs. Se till att små barn
inte får tag i delarna!
1. Se till att dessa instruktioner har lästs igenom
noggrant innan montering påbörjas. Om du är
osäker på hur monteringen ska göras, ta hjälp av
en fackman.
2. Väggen måste kunna belastas med vikten på
både fästet och skärmen. I annat fall måste väg-
gen förstärkas.
3. Säkerhetsutrustning och lämpliga verktyg
ste användas. Monteringen kräver att minst 2
personer hjälps åt. Om säkerhetsutrustning inte
används kan resultatet bli skada på egendom,
allvarlig personskada eller dödsfall.
Denna produkt är framtagen för att monteras på
väggar med träreglar eller på massiva betongväggar.
Väggen måste kunna belastas med vikten av både
fästet och skärmen. Överskrid aldrig den maximala
belastningen.
OBS! Denna produkt ska enbart användas inom-
hus. Användning utomhus kan leda till produkt- eller
personskada.
MONTERA KONSOLERNA PÅ TV
Flat baksida Välvd baksida
MONTERA TV PÅ VÄGGPLATTAN
1. Tryck till på konsolerna så att de fäster mot vägg-
plattan.
2. Dra i srena samtidigt för att lossa konsolerna
från väggplattan.
Vägg
Konsol
Väggplatta
Tryck i fästet i
skenan
Sätt det magnetiska vattenpasset
på konsolen
Vägg
