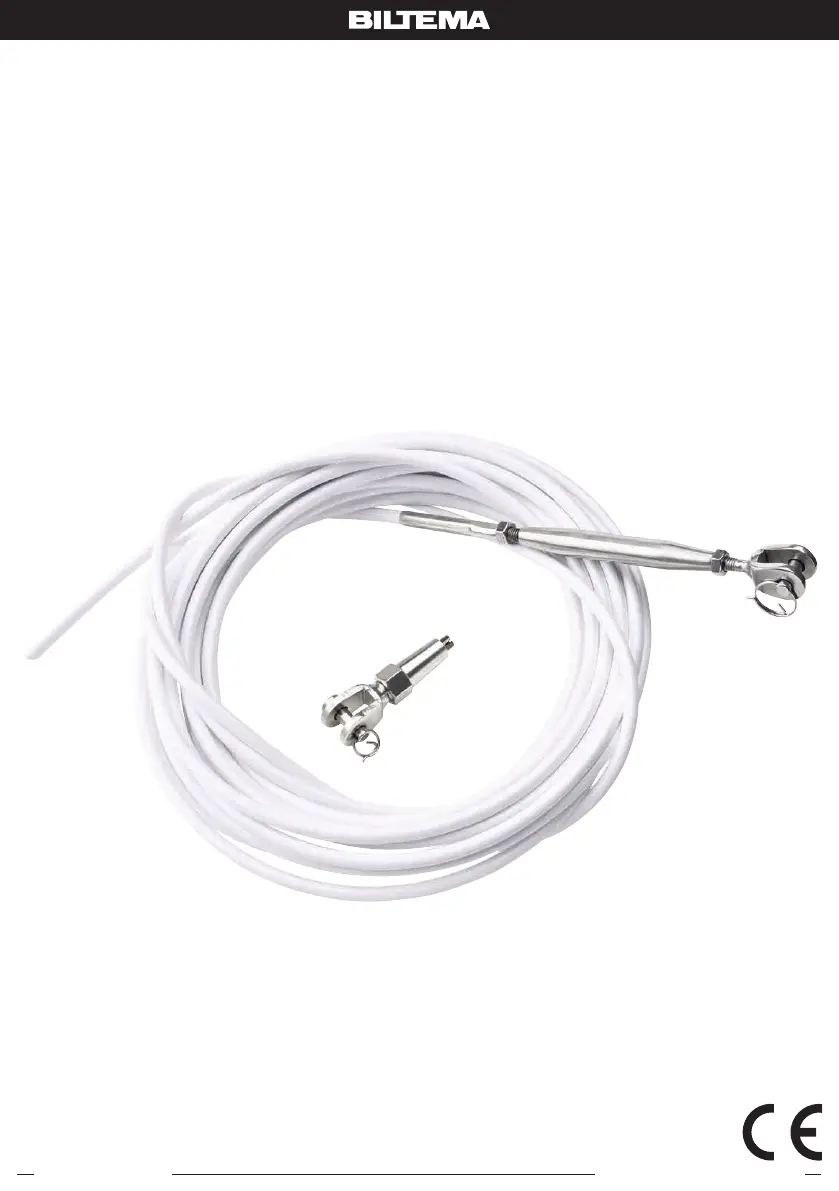

SE MONTERING

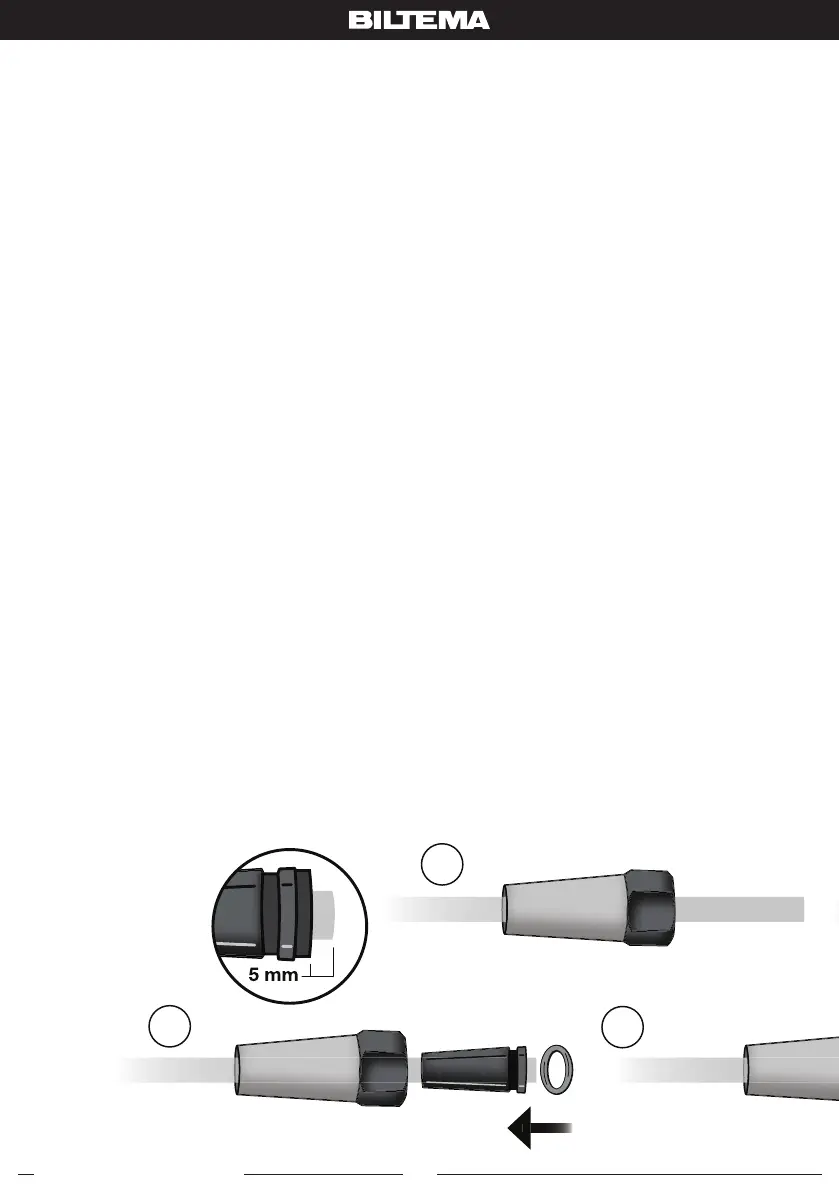

1. Trä först på ändstycket på kabeln.
2. Trä sedan på klämhylsorna, se till att det är lite
avstånd mellan dessa.
3. Placera sedan mässingsringen i änden på vajern.
Avståndet mellan mässingsringen och kabelns slut
ska vara 5 mm.
4. Dra ändstycket över klämhylsorna.
5 + 6. Gaffelterminalen kan nu monteras/dras åt.
Skruva åt ändstycket hårt med en skiftnyckel. Skruva
sedan åt vantskruvens stoppmutter hårt med en
skiftnyckel.
Vi rekommenderar att du tätar vantskruvar, klämhyl-
sor och gaffelterminal med en syrafri tätningsmassa,
t.ex. Biltema Marintätning (25-4710/25-4711). Appli-
cera massan redan när du monterar ihop gaffeltermi-
nalen. Det ska vara så mycket tätningsmassa att det
trycks ut genom klämhylsorna när du drar igenom
linan.
Underhåll
Kontrollera gaffelterminalen regelbundet för skador i
samband med längre exponering för koncentrerade
saltlösningar eller förorenade omgivningar. Kontrol-
lera tätningen. Om det är trasigt, ta bort all tätnings-
massa. Skölj sedan terminalen med färskt vatten och
behandla den med rostlösare. Återrslut terminalen
med syrafritt tätningsmedel (Biltema Marintätning).
Observera
Efter en tids belastning måste gaffelterminalen dras
åt igen eftersom vajern töjer sig. Vid montering av
statiska gaffelterminaler kommer brottstyrkan för den
använda kabeln att minska över tid med 0–15 %.
Arbetslast: 300 kg
Brottgräns: 1100 kg
NO MONTERING
1. Tre endestykket på kabelen først.
2. Tre deretter på plass klemhylsene. Det skal være
litt avstand mellom dem.
3. Plasser deretter messingringen i enden av vaieren.
Avstanden mellom messingringen og enden av kabe-
len skal være 5 mm.
4. Trekk endestykket over klemhylsene.
5 + 6. Nå kan gaffelterminalen monteres/strammes.
Stram endestykket godt med en skiftenøkkel. Stram
deretter vantskruens stoppmutter godt med en
skiftenøkkel.
Vi anbefaler at du tetter vantskruer, klemhylser og
gaffelterminal med en syrefri tetningsmasse, for
eksempel Biltema Marintetning (25-4710/25-4711).
Påfør massen allerede når du monterer sammen gaf-
felterminalen. Det skal være så mye tetningsmasse at
den trykkes ut gjennom klemhylsene når du trekker
gjennom linen.
Vedlikehold
Kontroller gaffelterminalen regelmessig for skader
ved lang eksponering for konsentrerte saltløsninger
eller forurensende omgivelser. Kontroller tetningen.
Hvis den er ødelagt, må all tetningsmasse fjer-
nes. Skyll deretter terminalen med friskt vann, og
behandle den med rustfjerner. Lukk terminalen igjen
med syrefri tetningsmasse (Biltema Marintetning).
Legg merke til
Etter en stund med belastning må gaffelterminalen
etterstrammes, siden vaieren strekker seg. Ved mon-
tering av statiske gaffelterminaler vil bruddstyrken for
kabelen reduseres over tid med 0–15 %.
Arbeidsbelastning: 300 kg
Bruddgrense: 1100 kg
1
3
4
2
5
6
WIRE
3
© 2020-07-07 Biltema Nordic Services AB
Art. 25-4090
FI ASENTAMINEN
1. Pujota ensin päätykappale vaijeriin.
2. Pujota seuraavaksi kiristysholkit ja varmista, et
ne ovat pienen matkan päässä toisistaan.
3. Aseta messinkirengas vaijerin päähän. Messinki-
renkaan ja kaapelin pään välisen etäisyyden tulee olla
5 mm.
4. Vedä päätykappale kiristysholkkien päälle.
5 + 6. Haarukkaliitin voidaan nyt asentaa/kirisä.
Kiristä päätykappale tiukasti jakoavaimella. Kiristä
seuraavaksi vanttiruuvin vastamutteri tiukasti jakoav-
aimella.
Suosittelemme tiivistämään vanttiruuvit, kiristysholkit
ja haarukkaliittimen hapottomalla tiivistemassalla,
esimerkiksi Biltema Venetiivisteaineella (25-4710/25-
4711). Levitä massaa jo haarukkaliittimen asentami-
sen yhteydes. Tiivistemassaa tulisi olla niin paljon,
että sitä puristuu ulos kiristysholkeista, kun vaijeri
viedään niiden läpi.
Kunnossapito
Tarkista haarukkaliitin säännöllisesti vaurioiden
varalta, kun se on altistunut pitkään suolaliuoksille tai
ympäristön epäpuhtauksille. Tarkista tiivistys. Jos se
on huonossa kunnossa, poista kaikki tiivistemassa.
Huuhtele liitin sen jälkeen puhtaalla vedellä ja käsit-
tele se ruosteenliuottimella. Tiivistä liitin uudelleen
hapottomalla tiivisteaineella (Biltema Venetiivisteaine).
Huomaa
Hetken käytön jälkeen haarukkaliitin tulee kirisä
uudelleen, koska kaapeli venyy. Staattisia haarukka-
liittimiä asennettaessa käytetyn kaapelin murtolujuus
pienenee ajan mittaan 0–15 %.
Työkuorma: 300 kg
Murtoraja: 1100 kg
DK MONTERING
1. Træk først endestykket ind på wiren.
2. Træk derefter klemsningerne på, og sørg for, at
der er lidt afstand mellem dem.
3. Placer derefter messingringen i enden af wiren.
Afstanden mellem messingringen og enden af wiren
skal være 5 mm.
4. Træk endestykket over klemsningerne.
5 + 6. Nu kan gaffelterminalen monteres/spændes
til. Spænd endestykket hårdt til med en skiftenøgle.
Spænd derefter vantskruens stoptrik hårdt til med
en skiftenøgle.
Vi anbefaler, at du forsegler vantskruer, klembøsning-
er og gaffelterminal med en syrefri tætningsmasse,
f.eks. Biltema Marintätning (25-4710/25-4711). Påfør
massen allerede, når du samler gaffelterminalen. Der
skal være så meget tætningsmasse, at den trykkes
ud gennem klembøsningerne, når du tkker wiren
igennem.
Vedligeholdelse
Kontroller regelssigt gaffelterminalen for skader i
forbindelse med længere udsættelse for koncentreret
saltvand eller forurenede omgivelser. Kontroller for-
seglingen. Hvis den er i stykker, skal al tætningsmas-
sen fjernes. Skyl derefter terminalen med ferskvand,
og behandle den med rustløsner. Forsegl terminalen
igen med syrefri tætningsmasse (Biltema Marintät-
ning).
Bemærk
Efter nogen tids belastning skal gaffelterminalen
spændes til igen, efternden som wiren stræk-
kes. Ved montering af statiske gaffelterminaler vil
brudstyrken for den benyttede wire falde med 0-15%
med tiden.
Driftsbelastning: 300 kg
Brudgrænse: 1100 kg
