Side 1/4
Art. 25-691
© 2018-02-22 Biltema Nordic Services AB
SE
MONTERINGSANVISNING
Denna däckställning är anpassad för båtar med upp till nio meters längd. Tillsammans med en presenning ger den skydd och
ventilation under uppställning och förhindrar snö- och vattensamlingar på presenningen. Överliggaren består av fyra delar,
som anpassas till båtens längd, max nio meter. Åtta teleskopiska ben, fyra längre ben (max 230 cm) och fyra kortare (max 173
cm). Överliggarna låses ihop genom att vrida överliggaren över låsröret. T-kopplingarna spänns fast med insexnyckel (8 mm)
på önskad plats. Säkra ställningen ordentligt med hjälp av spännband eller rep så att den står säkert när det blåser.
DÄCKSTÄLLNING
r så här
1. Para ihop teleskopbenen och montera teleskoplåsen på
benen. Tryck fast plastfötterna i benens ändar.
2. Sätt plastpluggar på två av överliggarrören (i vardera
ände på överliggaren).
3. Montera ihop överliggarrören till önskad längd. Rören
sammanfogas med hjälp av låsrör och låses genom att
vrida överliggaren översröret. Placera överliggarret
vid markeringen på låsröret.
4. Montera T-koppling på benet. Se till att tappen i T-kopp-
lingen hamnar i hålet på benröret. Dra åt försiktigt med
insexnyckeln (8 mm).
5. Gör likadant med övriga ben och luta dem mot relings-
listen eller annat lämpligt ställe, så nära relingslisten som
möjligt.
Om ruff eller doghouse är så pass höga att benen inte
når ner till däck, placera benen uppe på ruffen. Luta dem
mot grabbräcket eller liknande stöd. Detsamma gäller om
sargen kring sittbrunnen är för hög, ställ då däcksbenen i
sittbrunnen.
6. Justera överliggarens höjd över båten med hjälp av tele-
skoplåsen på benen.
7. När du har justerat höjden drar du åt alla rattar och bultar
ordentligt.
8. Säkra ställningen mot båten med hjälp av spännband el-
ler rep så att den inte lyfts av när det blåser hårt.

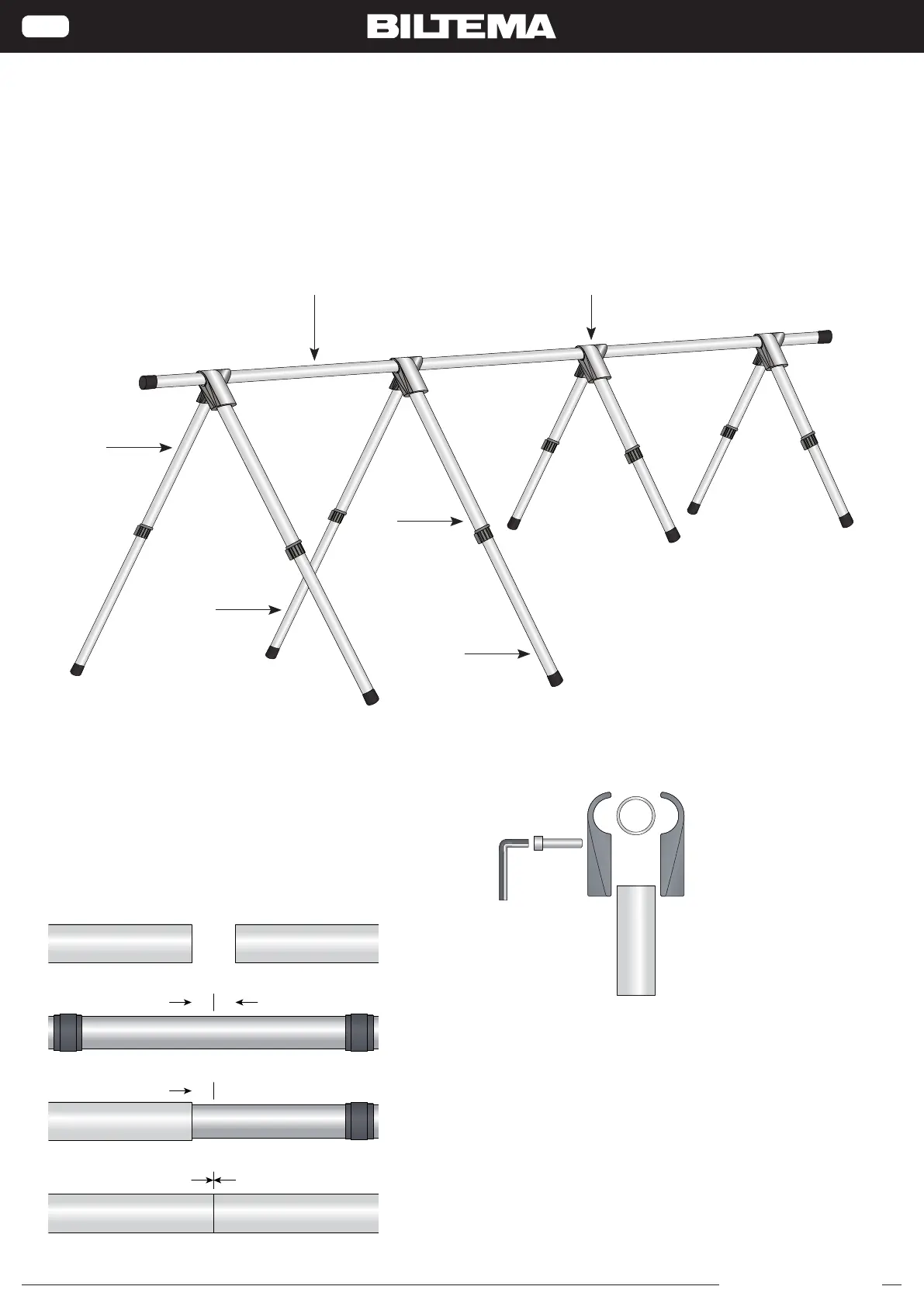

Överligarrör Överligarrör
Överligarrör Överligarrör
Skarvlås
Överligarrör Skarvlås
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Överligarrör
Benr 35 mm
Benr 30 mm
Ändskydd
Teleskoplås
T-koppling
Art. 25-691
2
© 2018-02-22 Biltema Nordic Services AB
NO
MONTERINGSANVISNING
Dette dekkstativet er tilpasset båter som er inntil ni meter lange. Sammen med en presenning gir det beskyttelse og ventila-
sjon under lagring og forhindrer at snø og vann samler seg på presenningen. Overliggeren består av  re deler som tilpasses
etter båtens lengde, maksimalt ni meter. Åtte teleskopbein,  re lengre bein (maks. 230 cm) og  re kortere (maks. 173 cm).
Overliggerne låses sammen ved at de vris over låserøret. T-koblingene skrus fast med unbrakonøkkel (8 mm) på ønsket sted.
Sikre stativet godt med stropper eller tau slik at det står stabilt når det blåser.
4. Monter T-kobling på beinet. Påse at tappen i T-koblingen
havner i hullet på beinrøret. Stram forsiktig med unbrako-
kkelen (8 mm).
5. Gjør det samme med resten av beina, og legg de mot re-
lingslisten eller annet egnet sted så nær relingslisten som
mulig.
Hvis ruff eller doghouse er så høye at beina ikke når
ned til dekk, må beina plasseres oppe på ruffen. Legg
dem mot relingen eller lignende. Det samme gjelder hvis
sargen rundt sittebrønnen er for høy. Da må dekkbeina
plasseres i sittebrønnen.
6. Juster overliggerens høyde over båten ved hjelp av tele-
skoplåsen på beina.
7. Når du har justert høyden, strammer du alle ratt og bolter
godt.
8. Sikre stativet mot båten med stropper eller tau slik at det
står stabilt når det blåser.
DEKKSTATIV
Slik gjør du
1. Koble sammen teleskopbeina, og monter teleskoplåsen
på beina. Trykk fast plastføttene i endene av beina.
2. Sett plastplugger på to av overliggerrørene (i hver ende
av overliggeren).
3. Monter sammen overliggerrørene til ønsket lengde. Rø-
rene monteres sammen ved hjelp av låserør og låses ved
å vri overliggeren over låserøret. Plasser overliggerrøret
ved markeringen på låserøret.

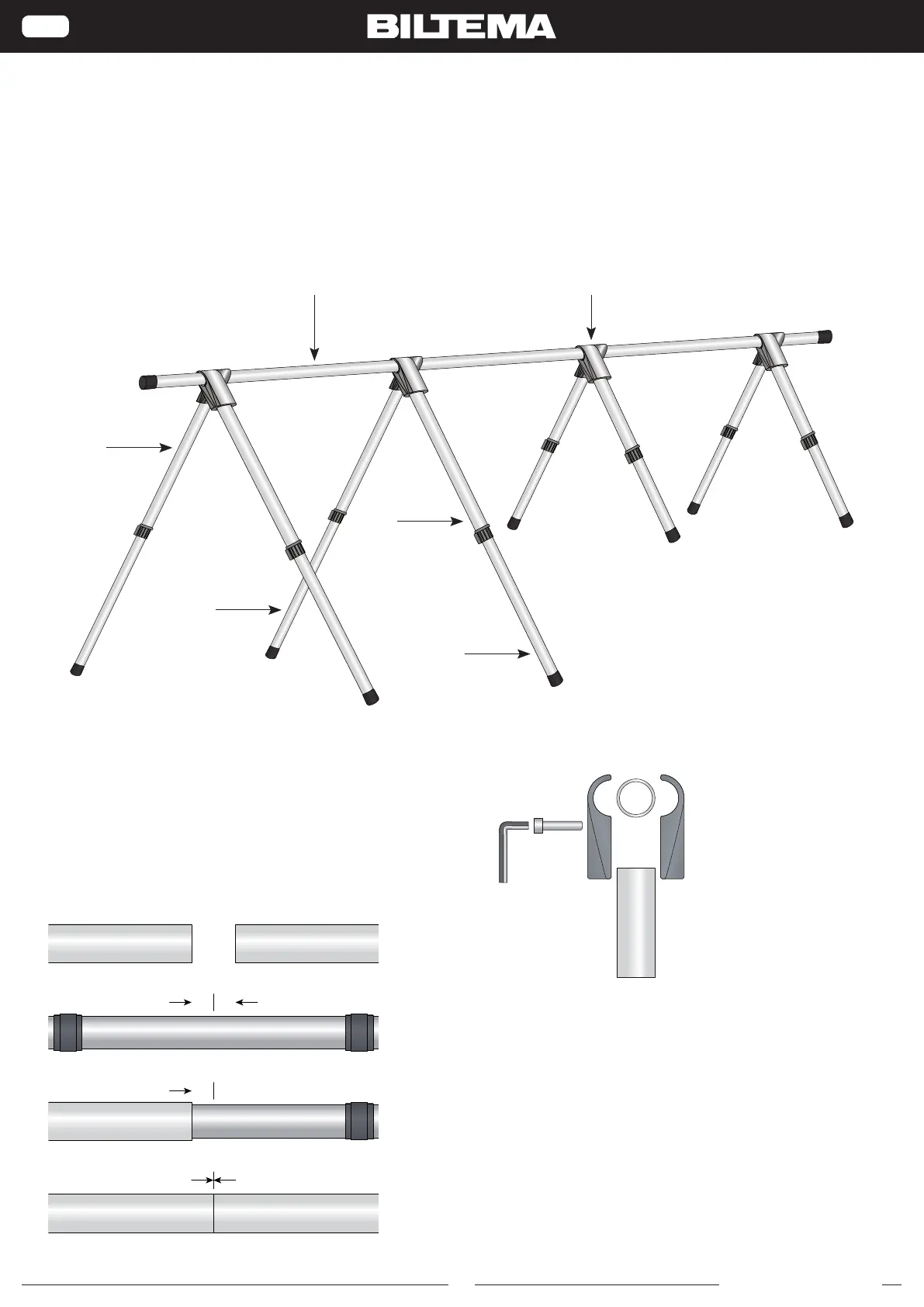

Overliggerrør Overliggerrør
Overliggerrør Overliggerrør
Skjøtelås
Overliggerrør Skjøtelås
Overliggerrør
Beinrør 35 mm
Beinrør 30 mm
Endebeskytter
Teleskoplås
T-kobling
Art. 25-691
3
© 2018-02-22 Biltema Nordic Services AB
FI
ASENNUSOHJE
Kansiteline sopii veneille, joiden pituus on enintään 9 metriä. Se muodostaa pressun kanssa ilmavan suojuksen veneelle ja
estää lumen ja veden kertymisen pressun päälle. Yläosa koostuu neljästä osasta, jotka säädetään veneen pituuden mukaan,
enint. 9 metriä. Kahdeksan teleskooppijalkaa, neljä pitkää (enint. 230 cm) ja neljä lyhyttä (enint. 173 cm). Yläosa asennetaan
kiermällä se kiinnitysputken ympärille. T-liittimet kiristetään kuusioavaimella (8 mm) haluttuun kohtaan. Kiinnitä teline paikal-
leen hyvin esim. sidontaliinan tai köyden avulla niin, että se kestää tuulen.
4. Liitä T-liitin jalkaan. Varmista, että T-liittimen tappi on jalka-
putken reiässä. Kiristä varovasti kuusioavaimella (8 mm).
5. Asenna muut jalat samalla tavalla ja aseta ne nojaamaan
reelinkiin tai muuhun sopivaan paikkaan, mahdollisimman
lähelle reelinkiä.
Jos kajuutta tai ohjaushytti on niin korkea, että jalat
eivät ylety kannelle, aseta jalat kajuutan päälle. Laita
ne nojaamaan kaidetta tai muuta sopivaa tukea vasten.
Jos istuinkaukalon laita on liian korkea, aseta silloin jalat
istuinkaukaloon.
6. Säädä yläosan korkeutta jalkojen teleskooppilukon avulla.
7. Kun korkeus on säädetty, kiristä kaikki nupit ja pultit hyvin.
8. Kiinnitä teline paikalleen hyvin esim. sidontaliinan tai köy-
den avulla niin, että se kestää tuulen.
KANSITELINE
Ohjeet
1. Liitä teleskooppijalat ja kiinnitä teleskooppilukko jalkoihin.
Paina muovitulpat jalkojen päihin.
2. Laita muovitulpat kahteen yläosan putkeen (yläosan mo-
lempiin päihin).
3. Säädä yläosan putket halutun pituisiksi. Putket liitetään
yhteen lukitusputken avulla ja kiinnitetään kiertämällä
yläosa kiinnitysputken ympärille. Aseta yläosan putki
lukitusputken merkinnän kohdalle.
Harjaputki Harjaputki
Harjaputki Harjaputki
Jatkoslukko
Harjaputki Jatkoslukko
Harjaputki
Jalkaputki 35 mm
Jalkaputki 30 mm
Päätytulppa
Teleskooppilukko
T-liitos
