Side 1/10
Art. xx-xxxx
© 2019-09-30 Biltema Nordic Services AB

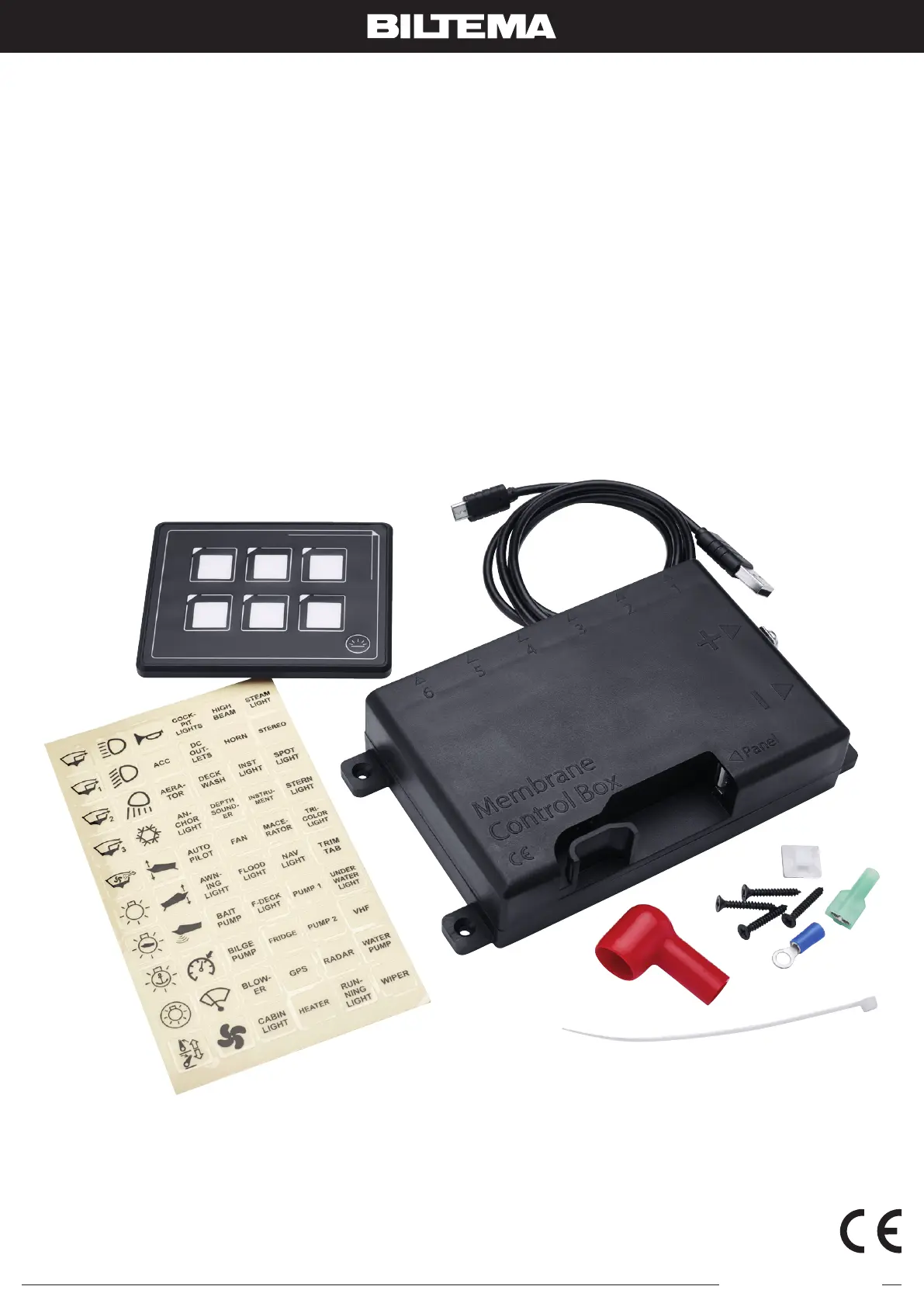

TOUCHPANEL
BERØRINGSPANEL
KOSKETUSPANEELI
TOUCHPANEL
25-8838 manual A4 190930.indd • 2019-09-30, 09.48.43
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
Art. xx-xxxx
2
© 2019-09-30 Biltema Nordic Services AB
SE
TOUCHPANEL MED RELÄBOX

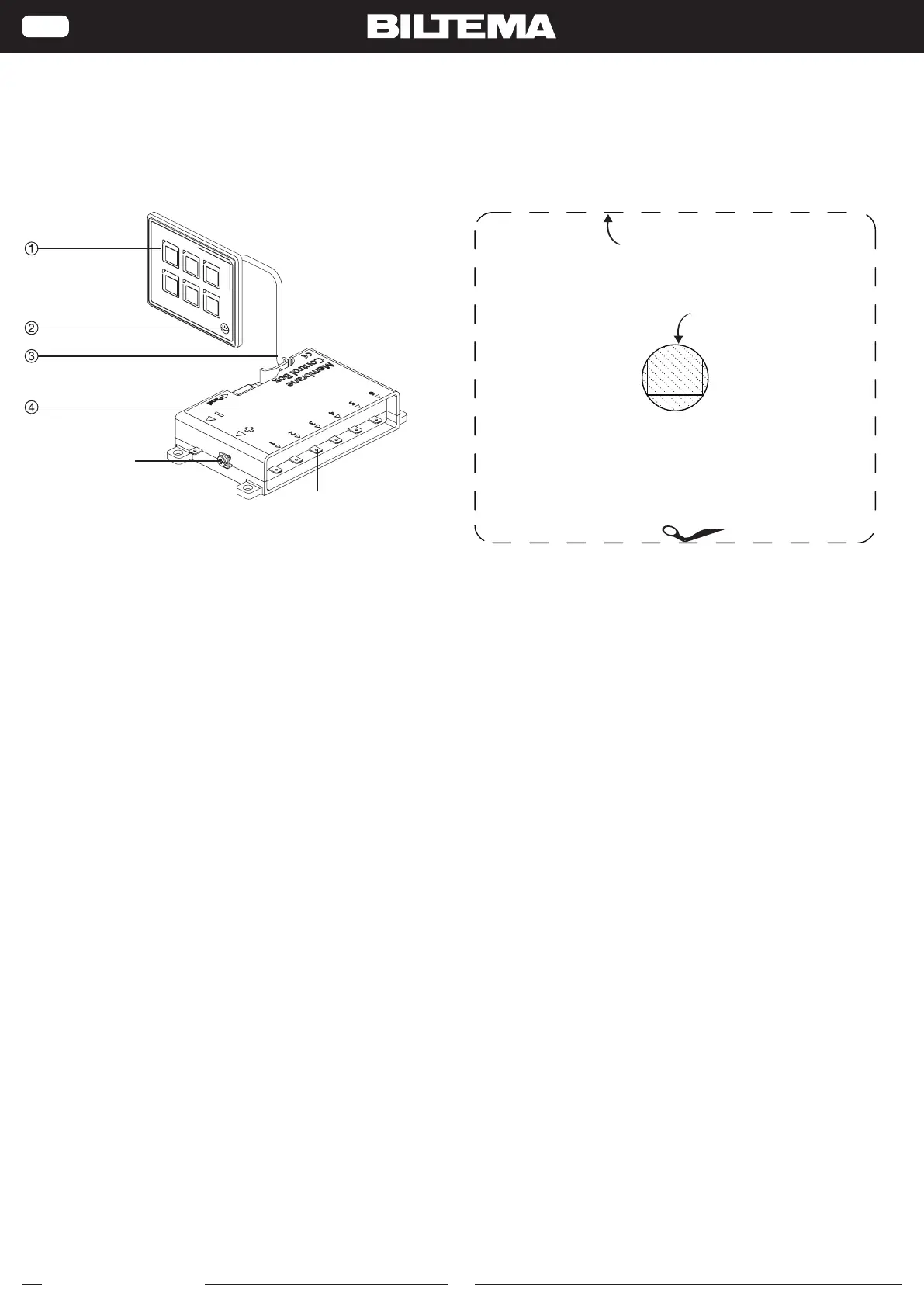

ÖVERSIKT
Touchpanel, 6 knappar
Bakgrundsbelysning ON/OFF
USB-kabel (Mikro + USB 2.0)
Reläbox
Till strömkälla
Utgångar
TEKNISK SPECIFIKATION
Mått touchpanel: . . . . . . 91 x 75 x 4 mm
Mått reläbox: . . . . . . . . . 135 x 90 x 31 mm
Spänning: . . . . . . . . . . . 9–15 V DC
kring: . . . . . . . . . . . . . Inbyggd automatsäkring (PPTC),
10 A per bank
Max total strömstyrka: . 35 A
Kabel: . . . . . . . . . . . . . . . .USB 1 m (längre kabel kan användas)
Belysning: . . . . . . . . . . . Inbyggd bakgrundsbelysning på
panelen
Kapslingsklass: . . . . . . . IP66 (endast touchpanel)
LED-indikator: . . . . . . . . För påslagen ström
Övrigt: . . . . . . . . . . . . . . . Alla knappar på panelen kan pro-
grammeras för momentan använd-
ning, lämpligt för t.ex. tuta och
vindrutetorkare. 60 självhäftande
logotyper och textetiketter medföljer
MONTERINGSMALL
Denna mall är till som en hjälp när du ska montera touchpanelen. Klipp ut mallen och
st den med tejp på instrumentbrädan där du vill placera panelen. Borra ett hål genom
den skuggade ytan.
Panelens verkliga storlek
Borra hål här
Art. xx-xxxx
3
© 2019-09-30 Biltema Nordic Services AB
SE
MONTERING
1. Placera mallen på önskad plats på instrumentbrädan och
borra sedan hålet.
91
75
ø15
37.50
Borra hål här
Panelens placering
Instrumentbräda
2. Dra Mikro USB-kontakten igenom hålet från instrument-
brädans baksida. Koppla in Mikro USB-kontakten i ut-
taget på touchpanelens baksida.
Panelens baksida
Instrumentbräda
3. Panelen har självhäftande tejp på baksidan, dra av
skydds lmen och tryck fast panelen på instrumentbrädan.
4. Montera reläboxen där du vill p3-ha den med hjälp av de
medföljande skruvarna.
Koppla in USB-kabelns andra ände i reläboxen. Lås ka-
beln i spåret som bilden visar.
5. Koppla in strömkablar till plus och minus. Montera med-
följande kabelsko på pluskabeln och trä sedan kabeln
genom den medföljande röda isolerhylsan. Skruva fast
pluskabeln (kabelskon) i reläboxen. Täck över kontakten
med isolerhylsan.
Montera medföljande stickkontakt (hona) på minuska-
beln. Anslut minuskabeln till reläboxen.
På baksidan av reläboxen  nns sex utgångar som är
numrerade 1–6. Dessa siffror motsvaras av siffrorna
på touchpanelen. Anslut önskad utrustning/apparat till
utgångarna, som är anpassade för stickkontakter (0.250",
samma storlek som minuskontakten).
1 2 3
4 5 6
Utgångar 1–6
6. Momentan funktion. Du kan ändra knapparna från att
vara ON/OFF till att vara ON så länge du trycker på knap-
pen och OFF när du släpper knappen. Denna funktion är
lämplig för exempelvis en tuta. För att ställa om en knapp
till momentan funktion håller du vald knapp och knappen
för bakgrundsbelysning intryckta samtidigt i fem sek-
under tills knappen börjar blinka. Vill du ställa om knap-
pen till normalläge, upprepar du beskrivningen ovan på
samma knapp.
1 2
4 5 6
3
