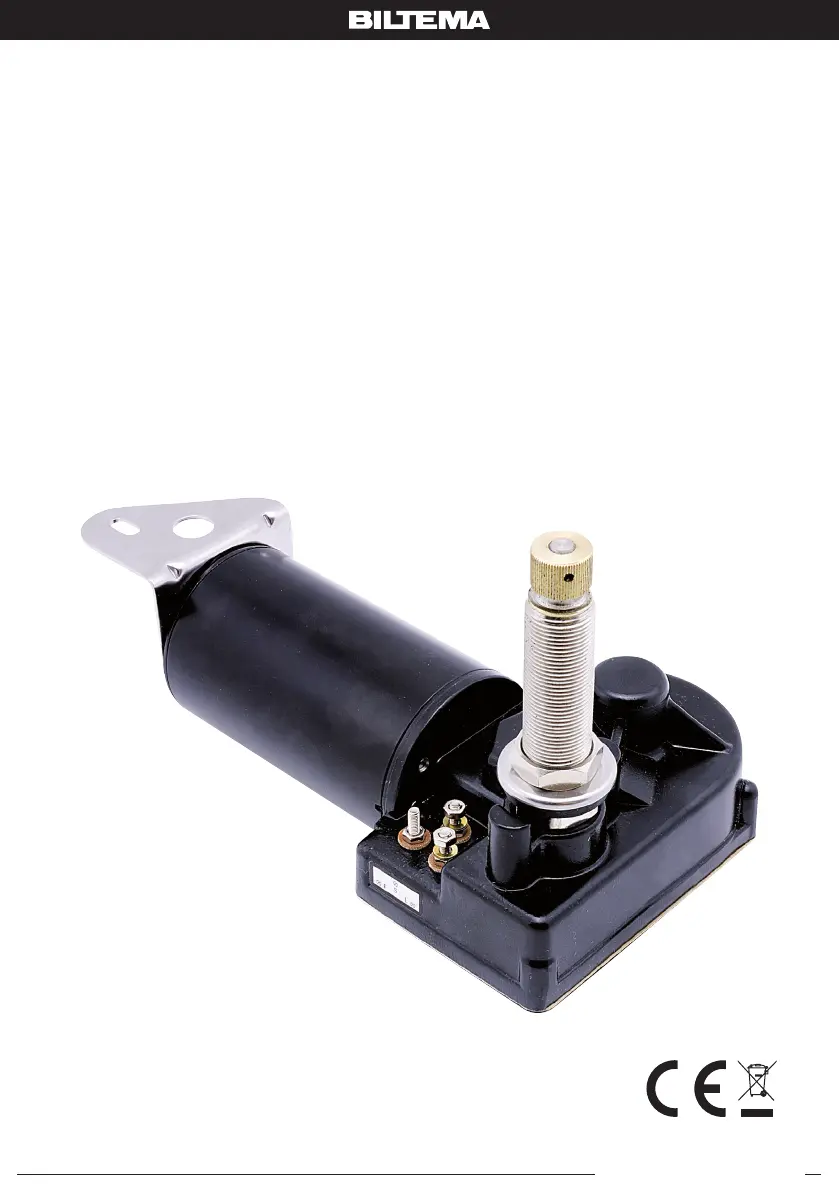

TORKARMOTOR
VISKERMOTOR
PYYHKIJÄN MOOTTORI
VISKERMOTOR
2
© 2022-10-12 Biltema Nordic Services AB
Art. 25-8910
SE
MÅTT
EXTRA STARK 2-HASTIGHETS MARIN
TORKARMOTOR.
DC-12 V 1,0/1,5 A
Självparkerande, svepvinkel 11
Två hastigheter: låg 35 svep/minut;
hög 55 svep/minut.
Axellängd: 2”, med möjlighet för parallel-
larmsmontage.
Axeldiameter: Ø 16 mm.
Inbyggnadsdjup: 51 mm.

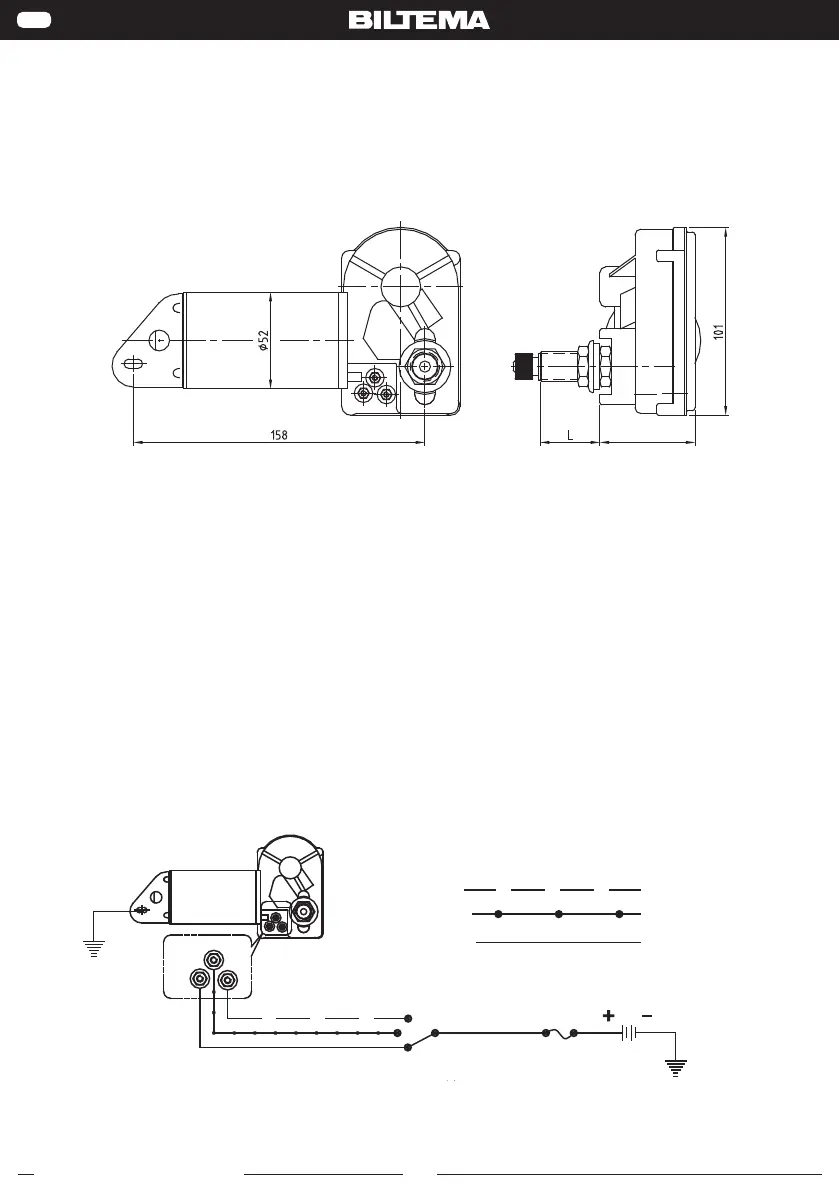

KOPPLINGSSCHEMA
TORKARMOTOR
50,8 (2")
[mm]
S
L F+
Vindrutetorkare
Låg hastighet
Självparkering
Hög hastighet
Manuell strömbrytare
Säkring
Batteri
OBS! Torkarmotorn är fabriksinställd i läge 2
och motorn står i vänsterläge.
3
© 2022-10-12 Biltema Nordic Services AB
Art. 25-8910
SE
MONTERING
Bestäm monteringsplats för torkarmotorn.
Du kan välja monteringsposition 1, 2 eller 3
enligt skiss nedan.
Kontrollera svepvinkeln och att det nns
tillräckligt monteringsutrymme.
Kontrollera om torkarbladet kommer att
svepa över önskad yta på vindrutan.
Kör motorn till parkeringsläget.
STÄLLA IN TORKARVINKELN
A. Ta bort torkararmen.
B. Skruva av locket (7) på växelboxen.
C. Ta bort låsbrickan (1) på länkarmen (4).
D. Ta bort länkarmen och växelhjulet, t
skruvar (3).
E. Vänd på växelhjulet (6) och ytta lednings-
plattan (2) till önskat läge R/L (5). Sätt
tillbaks växelhjulet.
F. Vrid växelhjulet (svart platta) och ställ in
önskat gradhål så att det är i linje med valt
läge R/L (5).
G. Montera tillbaks skruvarna (3) i växelhjulet
(6).
H. Placera länkarmen i (8), och stiftet (9) i öns-
kat hål på växelhjulet: 100, 110 eller 120.
I. Sätt tillbaks låsbrickan (1) på länkarmen (4).
J. Srj växelhjulet med lite fett innan du sät-
ter tillbaks locket (7) på växelboxen.
K. Kör motorn till parkeringsläget och montera
torkararmen.
3
2
1
100
110
120
EL-AVFALL
Förbrukade elektriska och elektroniska pro-
dukter, däribland alla typer av batterier, ska
lämnas till avsett insamlingsställe för återvin-
ning. (Enligt direktiv 2012/19/EU och 2006/66/
EC).
R
L
120
110
83
100

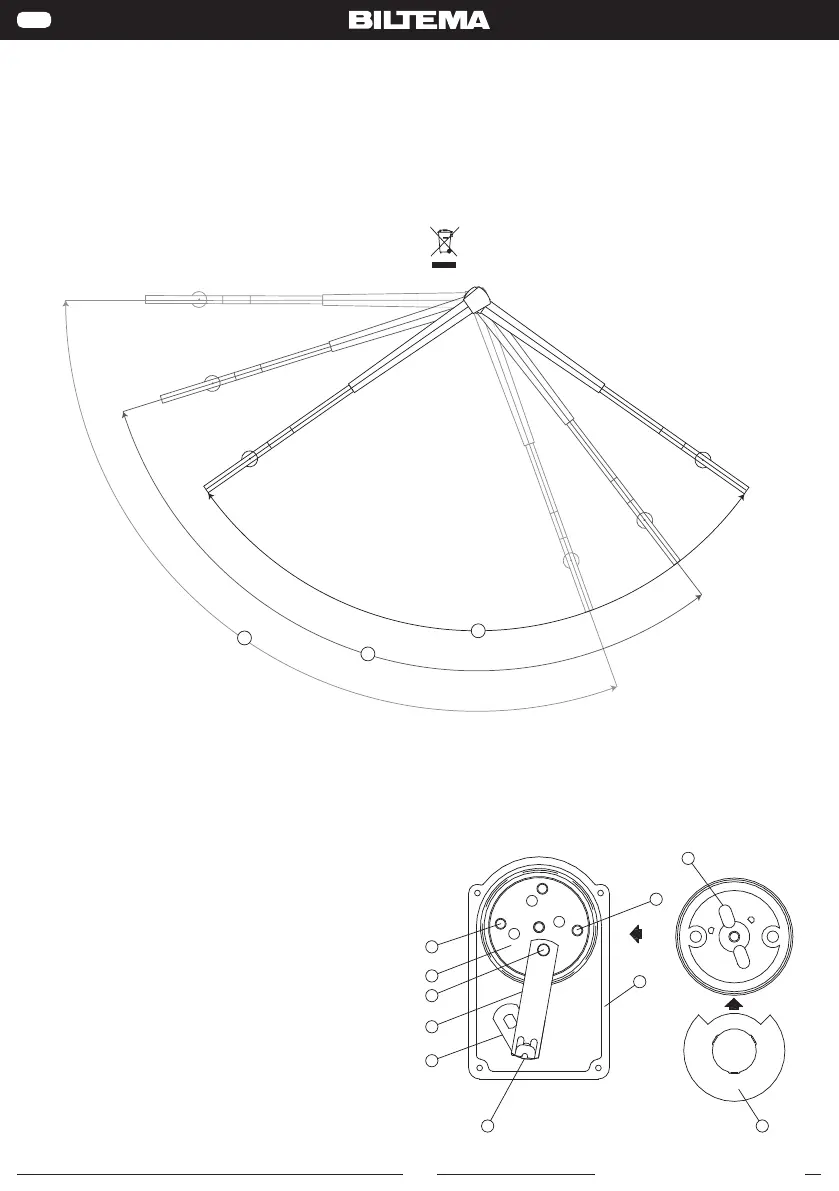

INSTALLATION DIAGRAM
1
2
3
4
5
6
7
8
9
